仪器校验知识点总结大全一、仪器校验的概念仪器校验是指对仪器仪表的精确度和准确度进行检验、校准和调整的过程，以确保仪器仪表的性能和准确度符合规定的要求，以保证其可靠性和准确性。
二、仪器校验的目的1. 确保仪器仪表的准确性和稳定性，提高测量结果的准确度和可靠性；2. 保证仪器仪表在使用过程中的准确度和可靠性；3. 符合法规和标准的要求，确保产品质量合格。
三、仪器校验的分类1. 校准：通过对仪器仪表的标准器进行比较，对仪器仪表的误差进行修正，使其符合要求的过程；2. 检验：对仪器仪表的各项性能参数进行检查和评定；3. 验收：对新购置的仪器仪表进行检查和测试，以确认其满足购买合同的要求。
四、仪器校验的方法1. 标准比较法：通过将待测仪器与标准器进行比较，修正待测仪器的误差；2. 物理检验法：利用物理学原理来检验仪器仪表的性能和准确度；3. 统计方法：通过统计方法对仪器仪表进行检验和评定；4. 校正法：通过对仪器仪表的调整和校正来修复其误差。
五、仪器校验的基本要求1. 标准器的准确度和稳定性；2. 严格按照校验标准和要求进行操作；3. 校验结果应符合仪器校验的规定要求。
六、仪器校验的重要性1. 保证产品质量，提高生产效率；2. 降低检验成本，提高检验效率；3. 提高产品的市场竞争力，增强企业的品牌价值。
七、常见的仪器校验项目1. 电子仪器类：包括示波器、信号发生器、数字万用表等；2. 机械仪器类：包括卡尺、量具、厚度计等；3. 化学仪器类：包括PH计、电导仪、分光光度计等；4. 生物仪器类：包括显微镜、离心机、电泳仪等。
八、仪器校验的实施流程1. 确定校验周期；2. 编制校验计划；3. 选择合适的校验方法和工具；4. 进行仪器校验；5. 统计和分析校验结果；6. 校验报告编制。
九、仪器校验的常见问题及解决方法1. 仪器误差过大：进行仪器校准调整，修复误差；2. 仪器损坏：及时维修或更换损坏部件；3. 仪器校验结果不符合要求：重新进行校验，规范操作。
浅谈电气测量仪表校验周期规程要求电气测量仪表是水利工程运行中的设备，它可以将工程运行中各电气量的值实时反映出来，从而为运行人员的判断提供准确的依据，使工程的安全运行得到有力的保证。
经过大量实践证明，仪表的准确度随着使用时间的延长会变得越来越低，在准确性上也会出现一定的偏差。
[1]所以电气测量在经过一段时间的使用之后就应该对其进行校验与调整，调整之后对其准确度进行确认，将误差保持在规定的范围之中。
校验周期就是相邻两次校验之间的间隔时间。
各种仪表的规定检验周期都不相同，一般在半年到4年之间不等，基本上都是由仪表的种类来决定的。
实际上，因为仪表使用的频率不同，自身质量不同，使用的环境不同，所以会存在比较大的误差值变化，所以规定相同的校验周期是不合理的。
一、电气测量仪表校验周期的规程要求与电测量指示仪器检验规程的规定为依据，在使用过程的电测量指示仪表在检验的时候应该参照以下规定：配电盘仪表和控制盘的定期检验应该和连接在仪表上的设备的大修之间一致，就主要设备上主要线路的仪表来说应该对其进行每年一次的检验，其它盘上的仪表可以每4年检验一次。
如果对运行中设备上的仪表盘有任何疑问，都可以同各国标准仪表在工作点上采用比较法对其进行核对。
可携式仪表每年都要检验一次，经常使用的仪表可以每半年检验一次。
由此可见，质量好的仪表，检验期可以延长一倍。
钳形表和万用电表每4年要检验一次，接地电阻测定器和兆欧表每2年要进行一次检验，但是如果是用于高壓电路的钳形表每年都要检验一次。
二、电气测量仪表检验周期的影响因素仪表不同可靠性也会存在不同，校验周期也就不同。
而测量仪表相同，如果使用的情况不同，校验周期也会存在不同。
仪表校验周期的影响因素主要有仪表自身的质量、维护保养情况等等。
质量好的仪表，使用的环境条件好，维护保养好的文献校验周期可以适当延长。
三、电气测量仪表的发展近年来随着电气自动化的不断发展，为水利行业带来了很多好处。
水利单位每年都会进行设备的改造，逐渐淘汰了那些准确性不稳定的指示仪表，取而代之的是灵敏度高、准确度高的数字仪表。
安全仪器仪表计量校验制度1、安全仪器仪表必须送国家授权的矿山安全计量站，经检定(测试)合格方可投入使用。
2、安全仪器仪表按规定时间周期进行强制计量检定(测试)，无检验(测试)合格证不准使用，不准超期使用，风表、粉尘采样器半年强制检定一次，光瓦、数瓦、CO检测报警仪、氧气报警仪一年强制检定一次，甲烷传感器、甲烷断电仪一年强制检测一次。
经大修或示值误差超过规定的，必须经计量合格后方可投入使用。
3、安全仪器仪表每月至少要进行一次完好检查，发现故障，及时修理、更换。
在使用过程中，使用单位发现损坏等问题，应及时送通防监区更换、维修，日常妥善管理，严禁随意拆卸，人为损坏照价赔偿。
其中光瓦要根据需要,随时更换药品，最长不超过____天。
4、安全监控设备必须定期进行调试、校正，每月至少一次，甲烷传感器、便携式甲烷检测报警仪等载体催化元件的甲烷检测设备，每____天必须使用校准气样和空气样调校____次，每____天必须对甲烷超限断电功能进行测试____次。
校准气样要妥善保管，应在有效范围之内，相对误差须小于____%。
定期到矿山安全计量站配气，无标签和超期气样禁止使用。
5、报警仪器的报警点、反应时间，准确度等指标均要严格测量，当灵敏度下降至____%时，停止使用，其中便携仪是否报废必须由矿山安全计量站检定确定。
6、便携仪的收发、充电和自救器的日常管理由五监区安排专人负责。
对自救器，实行专人专用，个人保管。
五监区要建立出厂日期、编号、使用人员、使用日期台帐，其到矿日期与制造出厂日期相差最长不应超过____个月，库存有效期为____年，佩带使用有效期为____年，凡使用期超过____年，一律报废。
报废的要及时注销。
过滤式自救器每季度至少进行一次气密性和增重检查，建立相应台帐。
气密检查要求在5000Pa以上保持15秒，压力下降值不大于80Pa为合格；称重检查应采用专用的自救器称重仪，增重不大于____克为合格，皮套要保持完好。

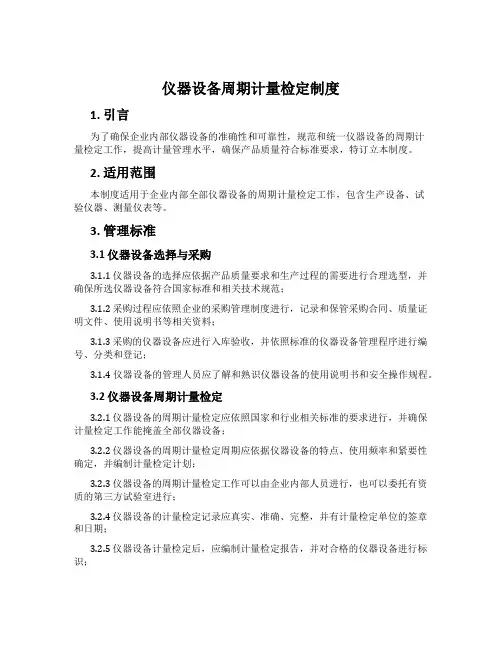

仪器设备周期计量检定制度1. 引言为了确保企业内部仪器设备的准确性和可靠性，规范和统一仪器设备的周期计量检定工作，提高计量管理水平，确保产品质量符合标准要求，特订立本制度。
2. 适用范围本制度适用于企业内部全部仪器设备的周期计量检定工作，包含生产设备、试验仪器、测量仪表等。
3. 管理标准3.1 仪器设备选择与采购3.1.1 仪器设备的选择应依据产品质量要求和生产过程的需要进行合理选型，并确保所选仪器设备符合国家标准和相关技术规范；3.1.2 采购过程应依照企业的采购管理制度进行，记录和保管采购合同、质量证明文件、使用说明书等相关资料；3.1.3 采购的仪器设备应进行入库验收，并依照标准的仪器设备管理程序进行编号、分类和登记；3.1.4 仪器设备的管理人员应了解和熟识仪器设备的使用说明书和安全操作规程。
3.2 仪器设备周期计量检定3.2.1 仪器设备的周期计量检定应依照国家和行业相关标准的要求进行，并确保计量检定工作能掩盖全部仪器设备；3.2.2 仪器设备的周期计量检定周期应依据仪器设备的特点、使用频率和紧要性确定，并编制计量检定计划；3.2.3 仪器设备的周期计量检定工作可以由企业内部人员进行，也可以委托有资质的第三方试验室进行；3.2.4 仪器设备的计量检定记录应真实、准确、完整，并有计量检定单位的签章和日期；3.2.5 仪器设备计量检定后，应编制计量检定报告，并对合格的仪器设备进行标识；3.2.6 计量检定后的仪器设备应及时更新标识、编号，更新记录保管到仪器设备管理系统中。
3.3 仪器设备维护与保养3.3.1 仪器设备的维护与保养应依照仪器设备的使用说明书和维护手册进行，保持仪器设备的正常运行和准确性；3.3.2 仪器设备的维护和保养工作应有专人负责，并记录维护和保养的日期、内容和结果；3.3.3 防备性维护应依照计划进行，确保仪器设备的长期稳定运行；3.3.4 仪器设备显现故障时，应及时报修，并记录维护和修理过程和维护和修理结果。

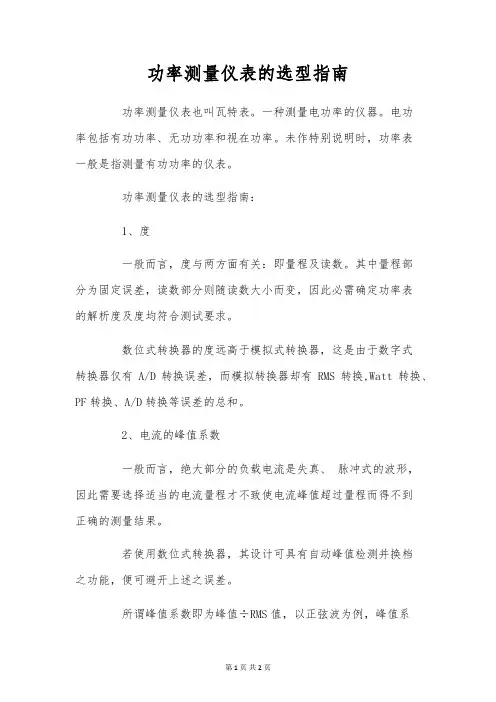

功率测量仪表的选型指南功率测量仪表也叫瓦特表。
一种测量电功率的仪器。
电功率包括有功功率、无功功率和视在功率。
未作特别说明时，功率表一般是指测量有功功率的仪表。
功率测量仪表的选型指南：1、度一般而言，度与两方面有关：即量程及读数。
其中量程部分为固定误差，读数部分则随读数大小而变，因此必需确定功率表的解析度及度均符合测试要求。
数位式转换器的度远高于模拟式转换器，这是由于数字式转换器仅有A/D转换误差，而模拟转换器却有RMS转换,Watt转换、PF转换、A/D转换等误差的总和。
2、电流的峰值系数一般而言，绝大部分的负载电流是失真、脉冲式的波形，因此需要选择适当的电流量程才不致使电流峰值超过量程而得不到正确的测量结果。
若使用数位式转换器，其设计可具有自动峰值检测并换档之功能，便可避开上述之误差。
所谓峰值系数即为峰值÷RMS值，以正弦波为例，峰值系数为1.414÷1=14.414，一般电子设备负载电流峰值系数的范围约为2.0？3.0 之间。
3、有效测量范围有效测量范围是指在功率表标示度的规格内对输入电压电流的有效测量范围。
一般而言，模拟式转换器的有效测量范围为10%到 100%,而数位式转换器可达1%到100%,这对动态范围广且对低耗能源之环保产品显得特别紧要，由于一旦不在有效范围内，其误差便急剧加添，影响测童的品质及正确度。
4、校正周期任何测量仪表均须定期检验才可确保品质，而功率表的校验周期依不同的工作原理而有所差异。
模拟式转换器由于有零件老化、漂移及温度等因素影响仅3？6个月即需校验，而数位式转换器的校验周期则可达一年。
计量器具与仪器仪表校验制度范文一、引言计量器具与仪器仪表是现代工业生产中不可或缺的重要工具。
为确保计量器具与仪器仪表的准确性和可靠性，保证产品质量和生产安全，制定和实施计量器具与仪器仪表校验制度是必不可少的。
本文旨在探讨一个完善的计量器具与仪器仪表校验制度范文，以供参考。
二、校验对象和周期1.校验对象：计量器具与仪器仪表的校验对象应包括生产过程中所有涉及测量和检测的器具与仪表，如长度测量工具、电子测量仪器、温度计等。
2.校验周期：校验周期的确定应根据计量器具和仪器仪表的使用频率、重要程度以及生产要求等因素进行综合考虑。
一般来说，常用计量器具和仪器仪表的校验周期可以设定为半年一次，而对于重要且经常使用的计量器具和仪器仪表，校验周期可以缩短至季度或更短。
三、校验方法和标准1.校验方法：计量器具与仪器仪表的校验方法应根据其具体的测量原理和特点选择合适的方法进行。
一般来说，可以采用标准比对法、现场检验法、交叉校验法等进行校验。
在选择校验方法时应充分考虑准确性、可靠性和经济性等因素。
2.校验标准：计量器具与仪器仪表的校验标准应按照国家和行业标准进行制定。
对于没有国家和行业标准的计量器具和仪器仪表，可以参照相关国际标准或技术规范进行校验。
在确定校验标准时，还需要考虑用户要求和产品质量控制的需要。
四、校验记录和结果评定1.校验记录：对于每一次校验，都应制作详细的校验记录，包括校验日期、校验仪器和设备、校验方法和标准、校验结果等。
校验记录应存档，并由专人负责管理和维护。
2.校验结果评定：根据校验结果，对计量器具和仪器仪表的准确性和可靠性进行评定。
一般来说，校验结果可以分为合格、不合格和待处理三种情况。
合格表示计量器具和仪器仪表在校验时符合准确性和可靠性要求；不合格表示计量器具和仪器仪表在校验时未能满足准确性和可靠性要求，需要校准或更换；待处理表示校验结果不确定或需要进一步评价。
五、校验管理和责任制1.校验管理：计量器具与仪器仪表的校验管理应建立完善的制度和流程，包括校验计划的制定、校验仪器和设备的选择和管理、校验记录的管理和归档等。
计量检测设备周期检定计划计量检测设备是科学研究、工业生产和质量控制的重要工具，它们承担着对仪器仪表的精密度、准确度和可靠性进行验证和确保的任务。
为了保证这些设备的正常运行和准确测量，周期性的检定和校准工作非常必要。
本文将就计量检测设备周期检定计划进行详细讨论。
首先，周期检定是指对计量检测设备按照一定时间间隔进行的检定工作。
周期是根据仪器的特性、使用环境、重要性和使用频率等因素来确定的。
一般情况下，周期检定可以按照以下几个层次进行划分：一级计量检定，二级计量检定和三级计量检定。
一级计量检定是指对关键仪器和仪表的精密度和准确性进行验证，通常时间间隔为一年。
二级计量检定是对比一级计量检定更次要的仪器和仪表的精密度和准确性进行验证，时间间隔一般在两年左右。
三级计量检定是对一些次要的仪器和仪表进行验证，时间间隔可以根据具体情况进行灵活安排。
其次，计量检测设备周期检定计划的制定需要考虑以下几个因素。
首先是仪器的类型和特性。
仪器的类型有很多，在制定计划时需要对不同种类的仪器进行分类，并根据其特性来确定周期检定的间隔时间。
例如，对于光学仪器和天平等精密度要求较高的仪器，需要每年进行一次一级计量检定。
其次是使用环境和频率。
使用环境的恶劣程度和使用频率的高低也是制定计划的参考因素。
例如，对于在潮湿环境中长时间使用的仪器，需要缩短检定周期。
再次是仪器的重要性。
对于一些关键仪器，如核心设备、负责测量产生的数据用于决策的仪器，需要保证其精确度和可靠性，因此需要更频繁地进行检定。
最后是法规和标准的要求。
有些行业有相关的法规和标准对计量检测设备进行了明确的规定，制定计划时需要参考并遵守相关的要求。
在制定计量检测设备周期检定计划时，还需要考虑以下几个方面。
首先是确定检定的方法和标准。
不同的仪器需要采用不同的检定方法和标准，计划中需要明确这些内容。
其次是选择合适的检定机构。
周期检定需要由专业的检定机构进行，计划中需要明确选择的机构，并确保其具有合适的资质和能力。

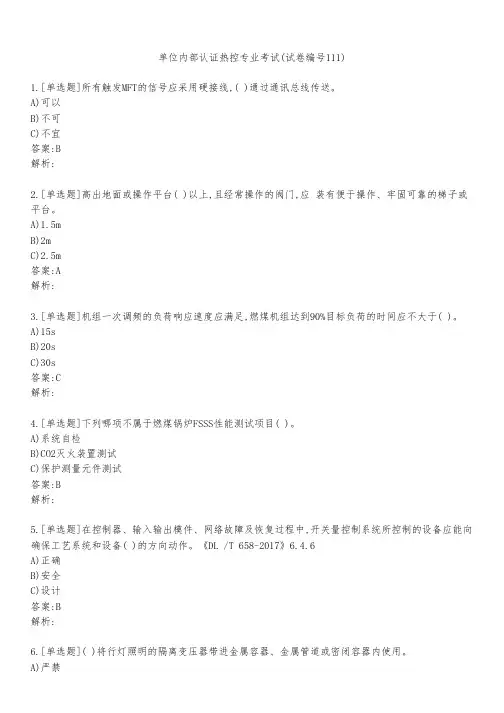

单位内部认证热控专业考试(试卷编号111)1.[单选题]所有触发MFT的信号应采用硬接线,( )通过通讯总线传送。
A)可以B)不可C)不宜答案:B解析:2.[单选题]高出地面或操作平台( )以上,且经常操作的阀门,应 装有便于操作、牢固可靠的梯子或平台。
A)1.5mB)2mC)2.5m答案:A解析:3.[单选题]机组一次调频的负荷响应速度应满足,燃煤机组达到90%目标负荷的时间应不大于( )。
A)15sB)20sC)30s答案:C解析:4.[单选题]下列哪项不属于燃煤锅炉FSSS性能测试项目( )。
A)系统自检B)CO2灭火装置测试C)保护测量元件测试答案:B解析:5.[单选题]在控制器、输入输出模件、网络故障及恢复过程中,开关量控制系统所控制的设备应能向确保工艺系统和设备( )的方向动作。
《DL /T 658-2017》6.4.6A)正确B)安全C)设计答案:B解析:C)允许答案:A解析:7.[单选题]下列关于受限空间描述错误的是( )。
A)封闭或者部分封闭,与外界相对隔离B)出入口较为狭窄,自然通风不良C)易造成有毒有害、易燃易爆物质积聚或者氧含量充足的设施、设备及场所答案:C解析:8.[单选题]汽包及分离器水箱水位应分别取自3个全程独立的测量信号,进行必要的参数修正后,()值获得。
A)三取三B)三取二C)三取中答案:C解析:9.[单选题]当一套汽包水位测量装置因故障退出运行时，一般应在（ ）内恢复，最多不能超过24小时。
A)4小时；B)6小时；C)8小时； 12小时答案:C解析:10.[单选题]炉膛压力MFT保护应至少有三个独立取样,压力开关应配置“压力高”开关和“压力低”开关,压力保护动作信号按( )逻辑产生。
A)三取三B)三取二C)三取中答案:B解析:11.[单选题]炉膛压力控制系统品质指标(AGC调节范围内),稳态品质指标是( )Pa。
A)±100B)±150C)±20012.[单选题]高处作业是指在距坠落高度基准面( )及以上有可能坠落的高处进行的作业。

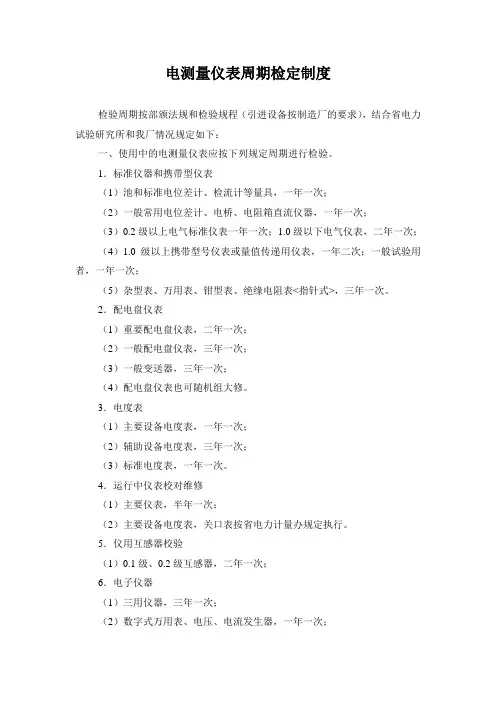

电测量仪表周期检定制度检验周期按部颁法规和检验规程（引进设备按制造厂的要求），结合省电力试验研究所和我厂情况规定如下：一、使用中的电测量仪表应按下列规定周期进行检验。
1．标准仪器和携带型仪表（1）池和标准电位差计、检流计等量具，一年一次；（2）一般常用电位差计、电桥、电阻箱直流仪器，一年一次；（3）0.2级以上电气标准仪表一年一次；1.0级以下电气仪表，二年一次；（4）1.0级以上携带型号仪表或量值传递用仪表，一年二次；一般试验用者，一年一次；（5）杂型表、万用表、钳型表、绝缘电阻表<指针式>，三年一次。
2．配电盘仪表（1）重要配电盘仪表，二年一次；（2）一般配电盘仪表，三年一次；（3）一般变送器，三年一次；（4）配电盘仪表也可随机组大修。
3．电度表（1）主要设备电度表，一年一次；（2）辅助设备电度表，三年一次；（3）标准电度表，一年一次。
4．运行中仪表校对维修（1）主要仪表，半年一次；（2）主要设备电度表，关口表按省电力计量办规定执行。
5．仪用互感器校验（1）0.1级、0.2级互感器，二年一次；6．电子仪器（1）三用仪器，三年一次；（2）数字式万用表、电压、电流发生器，一年一次；（3）定性类电子仪器，2—3年一次；（4）各种仪表校验台，3—5年一次。
二、仪表班每年一月底之前，需报携带型仪表的周期校计划，经部门主任审批后执行。
0.02级标准直流仪器、0.2级以上标准仪器及0.5级以上仪表、特殊仪表等，应定期送省电力试验研究所检验。
三、对长期不使用的仪表，由使用部门提出，经电气仪表监督员鉴定进行封存，可不列入周检计划。
但当需要重新使用时，必须进行一次检验，对新投用的仪表，应经验收、检验合格，方可使用。
四、电子仪表和各部或各专业所属仪器的检验修理，需要上一级量值传递或修理试验的业务，均由电气仪表监督员统一负责办理。
测量仪表校验周期的选择和确定
高天云
高天云先生，华东电力试验研究院高级工程师。
关键词：测量仪表校验周期选择
因过程控制需要，火力发电厂大量使用测量仪表，实践证明，这些测量仪表的准确度(精确度)会随着使用时间的延长而逐渐降低，经过一段时间，其准确度就会出现超差现象。
如果仅仅是超差而不是损坏的话，往往不容易被注意到，从而造成不必要的损失或事故。
因此，测量仪表经过一段时间的使用，就需要重新校验调整，再次确认其准确度。
相邻两次校验之间的时间间隔称为校验周期，对表计的管理是要求进行周期校验，以保证使用中的表计合格。
各种测量仪表的检定规程推荐的检定周期大多为1年，而不是根据实际使用情况确定。
其实，由于仪表使用条件不同，频次不一，准确度变化也不一样，规定同样的周期显然不合理。
近年来，已开始在做调整校验周期的工作，但由于牵涉面广，进展缓慢。
在国外，合理的确认间隔一直是企业追求的目标，很早就开始了调整校验周期的研究，特别是工业用测量仪表一直采取企业自主管理原则，按市场经济规律运作，取得了很好效果。
国家质量技术监督局《关于企业使用的非强检计量器具由企业依法自主管理的公告》和ISO10012：2003《测量管理体系》的颁布，为科学确定测量仪表的校验周期提供了法律依据。
一调整校验周期的意义
校验周期过长，会使表计准确度超出允许范围，从而给企业带来经济损失；但校验周期也不能太短，太短表计经常处于校准状态，或影响生产或需配备更多仪器设备，同时还要支付更多校准费用开支。
因此，正确选择校验周期就是要使两者达到最佳匹配或为零，实现测量目标；同时将每次校验的平均支出减到最小，以求得最大经济效益。
二测量可靠性目标
仪表的测量不确定度是随着使用时间的延长而逐渐变化的。
如果仪表的测量不确定度超出允许范围，仍然用此仪表测量，其结果就可能会引起产品质量下降或造成生产事故。
因此，经过一段时间，必须对仪表进行重新校验，以提高表计的置信水平，该水平可用测量可靠性来度量。
通常表计的可靠性如图1所示随着时间的推移不断降低，刚开始时可靠性为1.0，随着表计使用时间的增加，其可靠性必然由于设计、制造及使用等原因不断降低，直至为0(即表计失效)。
这里的测量可靠性不是代表测量仪表测量不确定度随时间的变化，而是表示一种仪表在某种条件下整体性能的变化。
它是根据每次校验时仪表的合格比例数制作的。
表1为若干次校验后所得的合格数，根据它制作的测量仪表的可靠性变化曲线见图2。
由于仪表可靠性随时间的延长而降低，因此，仪表使用时需规定一个仪表的可靠性目标(图1)，根据仪表的可靠性目标和可靠性目标模型确定一个合理的校验周期间隔。
这就是校验周期调整的目的和方法。
三影响校验周期的因素
不同仪表的可靠性不同，其校验周期也不同。
相同的测量仪表，使用情况不同，其校验周期也会不同，影响仪表校验周期间隔的因素主要有：仪表的耐用性和测量结果的可靠性要求；测量仪表的准确度要求；使用环境条件(温度、湿度、振动、清洁情况等)和频度；维护保养情况；制造厂生产质量；校验记录所反映的变化趋势；校验费用。
四初次校验周期的选择
对于一种新仪表，必须首先人为选定一个校验周期间隔。
通常是由有经验的人员，特别是对测量设备性能有丰富经验的人员确定最初的校验周期间隔。
其方法是根据有关资料，特别是制造厂有关资料、国家检定规程以及其他类似企业的使用情况，再考虑本单位具体条件来确定。
重点是上述影响因素中包含的所追求的测量可靠性、使用的环境条件和频度。
将这几方面的具体情况与类似单位的情况相比较，确定一个初始的校验周期间隔。
五校验周期的调整和确认方法
正确确定测量仪表的校验周期是一项复杂工作，从确认对象看有：(1)单台仪表校验周期的确定；(2)同一类仪表校验周期的确定；(3)同一类仪表中统一准确度登记的仪表校验周期的确定；(4)按仪表某一参数测量不确定度变化确定校验周期。
第一种主要只有一台或两三台仪表的情况，第二、
三种用于有多台仪表的情况，第四种主要用于多参数仪表的情况。
但必须指出，对单台仪表而言，取得一个稳定合理的校验周期间隔需大量数据积累，且由于仪表测量不确定度是在变化的，因此在仪表使用寿命期内可能很难获得一个稳定合理的校验周期间隔。
从技术上说，较简单而常用的校验周期间隔确认方法有：固定阶梯调整法和控制图法。
1. 固定阶梯调整法
本方法使用的计算方法较简单。
其方法是在周期校验后，如果在被校仪表中，其合格比例低于某一要求水平，则将校验周期适当缩短。
如果高于某一要求水平，则将校验周期适当延长。
以压力变送器校验情况为例，其可靠性目标要求≥90%，即要求每次校验后的调前合格率大于90%。
具体调整方式见表2。
至于延长或缩短周期可相同，也可不同。
本方法优点是无专门知识要求，容易执行，成本低。
其缺点是由于只对随机现象进行调整，有可能将正确间隔调整成不合适的校验间隔。
这种方法需较长时间才能达到测量结果稳定在要求的可靠性水平上。
2. 控制图法
本方法从每次校验结果中选择有显著意义的同一校准点，按时间顺序画成曲线图，从中可计算出漂移量和分散性。
从漂移量和分散性大小可判定仪表稳定性，综合考虑就可合理确定仪表的校验周期间隔。
举例说明：选1台量程范围为0～4MPa 精度等级为0.1级的压力变送器，在常用点3MPa 处每2个月校验一次，最少连续校验5次，其校验结果见表3。
(1)用统计方法算出复现性限
(a)计算全部测量数据总平均值T X
T X =n X K 1i K 1i y
∑∑==&&=k X K 1i
∑=i =00218.36
3.002633.002353.002193.002063.001943.00192=+++++ (b)计算各测量组间的偏差平方和SS b =n ∑=−k
i 1
2T i )X X (n
=5×(37.11×10-8)
=185.55×10-8
(c)计算组内测量偏差平方SS w =∑∑==−K 1i n
1j 2i y )X (X &&=326×10-8
(d)计算各测量组间的估计方差161055.8511-k SS ˆ-8b 2b −×==σ
=37.11×10-8 (e)计算一组测量内部估计方差)
15(6103261)-k(n SS ˆ-8
w 2w −×==σ13.58×10-8 (f)计算各测量组间的差异方差51058.131037.11n ˆˆˆ8-82w 2b 2
w −×−×=−=σσ
σ=4.71×10-8 (g)计算复现性限R 的自由度f=(k-1)[1+(n-1)2b 2w ˆˆσ
σ]2 =(6-1)[1+(5-1)8--810
37.111013.58××]2≈30 计算所得的f 值往往不是整数，一般取与它接近的整数。
(h)计算复现性限R
由f=30及取置信概率p=95%，查t 分布表得t 95(f)=2.04，代入得： R =tp(f))ˆˆ2(2
u 2w σσ
+ =2.04)1071.4102(13.6-8-8×+×
=12.3×10-4
(2)建立复现性限R 控制图
取6组测量平均值的T X 值作为y 轴的0坐标，令y 轴为复现性方向，t 轴为时间方向，画出y-t 直角坐标控制图。
在图上，经y=R=0.00123点画一条控制线L ，L 平行于t 轴，则L 与t 轴所包容的区间为复现性控制范围，见图3。
分别将压力变送器的6组测量结果平均值与T X 值相减取绝对值得： |T X -1X |=2.6×10-4 |T X -2X |=2.4×10-4 |T X -3X |=1.2×10-4 |T X -4X |=0.1×10-4 |T X -5X |=1.7×10-4 |T X -6X |=4.5×10-4
将6个结果标于R 控制图上，可见6组测量结果平均值与T X 值之差均小于R ；所以该压力变送器处于正常运行状态。
(3)结论
计算结果表明，建立R控制图，在校验周期内任何时间去校验该压力变送器，只要其测量结X值之差落在该复现性限R范围内，则该压力变送器运行状态稳定，可以将同类变送器的校果与
T
验周期从每年一次适当延长到2年一次。
对于偶然出现的计量性能异常和正在超出预定控制限时，须缩短校验周期，直到查出原因得到纠正和控制为止。
这个方法并不复杂。
如果采用自动数据处理，可较方便地实现。
在进行计算前，需了解该仪表或类似仪表设备的变化规律等大量常识。
然而，确认间隔偏离规定值而出现很大变动是允许的，它不会使计算失效。
可靠性也能计算出来，至少在理论上它能给出一个有效确认间隔。
此外，分散性计算可指明制造规范的限制是否合理，而漂移性分析则可帮助找出漂移原因。
建立在大量数据统计分析基础上的确认校验周期调整方法，是一种先进确认周期间隔的确定技术，它综合考虑测量仪表的老化、整机功能退化、可靠性变化等因素，有利于促进校验周期间隔的优化，提高经济效益。
（全文完）
来源：《世界仪表与自动化》
出版日期：2004年5月。
