酒度计的使用方法

PowerDesigner使用教程|使用方法

我们现在的需求是:希望当接到一个新的工程项目时,程序员只需要根据项目需求,设计出数据库的结构(表,表的字段,表间关系),之后只要按一个按键,就能立刻得到基于该数据库的所有分层架构代码文件.也就是说,我们希望能在不敲一行代码的情况下获取所有我们想要的代码!而这就是这2个软件能做到的事情,也是我们安装它们的目的.

好了,角色已经介绍完了,接着看看它们是如何演绎这场精彩的演出的吧:

首先我们需要创建一个测试数据库,为了简单,我们在这个数据库中只创建一个Student表和一个Major表.其表结构和关系如下所示.

看看怎样用PowerDesigner快速的创建出这个数据库吧.

1.现在开始使用PowerDesigner创建数据库,首先运行程序,进入主界面:

2.File—New Model—Physical Data Model—Physical Diagram—Model name设置为test,DBMS属性设置为Microsoft SQL Server 2005:

3.首先用表格工具创建一个表格模板:

4.双击表格模板,设置属性,我们首先设置Major表:

5.设置好表名,点击Columns标签,设置字段属性,设置如图所示:

6.因为MajorID字段我们要设置为自动增长,所以要设置它的高级属性,选择MajorID字段,点击属性按钮,在General面板中勾选上Identity复选框:

7.确定后我们再创建一个Student表,字段设置如图所示:

8.接着是为Student创建一个MajorID外键,使用PowerDesigner可以很轻松的完成这个工作,选择关系设置工具,在Student表上按住左键不放,拖拽至Major表,便可为Student表添加一个MajorID的外键:

9.哈哈,现在测试表已经设置好了,接着设置一下我们要生成的数据库吧,这些表都将被创建到该数据库中,我们在设计面板空白处右键—Properties,在弹出的属性设置对话框设置如下:

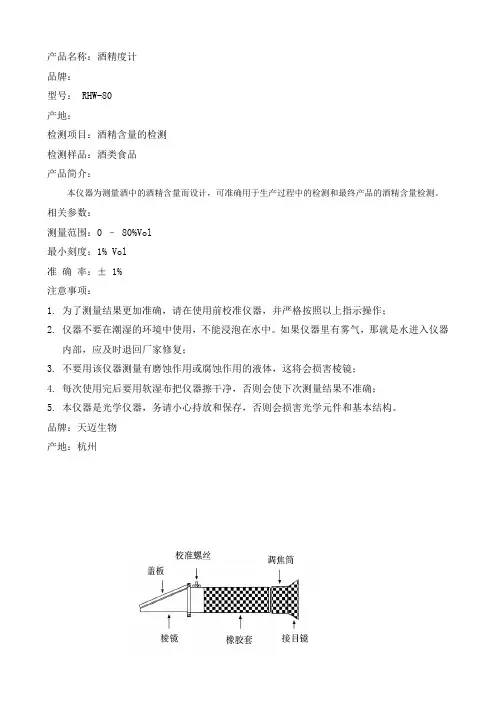

产品名称：酒精度计

品牌：

型号： RHW-80

产地：

检测项目：酒精含量的检测

检测样品：酒类食品

产品简介：

本仪器为测量酒中的酒精含量而设计，可准确用于生产过程中的检测和最终产品的酒精含量检测。

相关参数：

测量范围：0 – 80%Vol

最小刻度：1% Vol

准 确 率：± 1%

注意事项：

1. 为了测量结果更加准确，请在使用前校准仪器，并严格按照以上指示操作；

2. 仪器不要在潮湿的环境中使用，不能浸泡在水中。如果仪器里有雾气，那就是水进入仪器内部，应及时退回厂家修复；

3. 不要用该仪器测量有磨蚀作用或腐蚀作用的液体，这将会损害棱镜；

4. 每次使用完后要用软湿布把仪器擦干净，否则会使下次测量结果不准确；

5. 本仪器是光学仪器，务请小心持放和保存，否则会损害光学元件和基本结构。

品牌：天迈生物

产地：杭州

酒精计的正确使用方法

公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

关于酒精浓度计使用说明通知

各车间、部门：

为加强计量管理工作，规范酒精浓度计使用标准，特将酒精浓度计使用说明下发给你们，请遵照执行。

1. 酒精计的外观检查

一． 使用酒精计前应仔细检查玻璃上是否有节点、气泡和裂纹等，如有：酒精计放入酒精水溶液中，液体会慢慢渗入酒精计，增加了酒精计的重量，使酒精计读数增大。

二． 检查分度线是否牢固地粘贴在干管内壁，不得有脱落、松动、扭曲等现象；分度线上应标注完整清晰的计量数字；压载室内的铅粒不应松动。否则测得的数据是不准确的。

三． 仔细检查酒精计外型是否均匀，特别是干管和躯体的焊接处以及酒精计下端；还要检查分度表是否与酒精计的轴线相垂直。这二点不加以注意，酒精计放入溶液中稳定后会倾斜与液面有一小角度，分度线左右端的读数不一致而带来读数误差。

2. 按时清洗

在实际工作中，使用人员在用酒精计进行测量时，没有清洗就直接将酒精计放入液体中进行测量，这样长时间使用后，玻璃干管透明度降低，干管处形成一层杂质附着物，使测量时弯月面呈现锯齿形，读数不清，影响酒精计的正确读数。所以酒精计使用前的清洗是十分重要的。酒精计使用前需用蒸馏水或被测酒冲洗干净，直到酒精计在测量时，稍改变其平衡位置而围绕干管的弯月面形状不呈锯齿形状为

止。用于盛液体的玻璃圆筒和搅拌器也必须清洗干净，以防污染产生液体表面张力的变化。

3. 正确使用酒精计

将酒精计缓缓放入液体中，慢慢松手，使酒精计在自身重量作用下在读数点上下三个分度内浮动，但不能与筒壁、搅拌器接触，插入温度计，稳定1min～3min后才能读数。如果酒精计放入溶液中动作过大，酒精计在溶液中上下漂移范围就大，干管过多的被溶液浸湿而增加了酒精计的重量，使读数增加，造成测量误差。

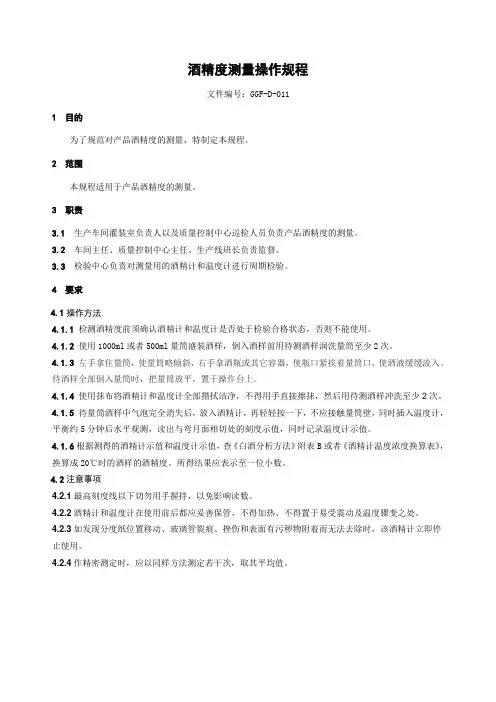

酒精度测量操作规程

文件编号：GGF-D-011

1 目的

为了规范对产品酒精度的测量，特制定本规程。

2 范围

本规程适用于产品酒精度的测量。

3 职责

3.1 生产车间灌装室负责人以及质量控制中心巡检人员负责产品酒精度的测量。

3.2 车间主任、质量控制中心主任、生产线班长负责监督。

3.3 检验中心负责对测量用的酒精计和温度计进行周期检验。

4 要求

4.1操作方法

4.1.1 检测酒精度前须确认酒精计和温度计是否处于检验合格状态，否则不能使用。

4.1.2 使用1000ml或者500ml量筒盛装酒样，倒入酒样前用待测酒样润洗量筒至少2次。

4.1.3 左手拿住量筒，使量筒略倾斜，右手拿酒瓶或其它容器，使瓶口紧挨着量筒口，使酒液缓缓流入。待酒样全部倒入量筒时，把量筒放平，置于操作台上。

4.1.4 使用抹布将酒精计和温度计全部揩拭洁净，不得用手直接擦抹，然后用待测酒样冲洗至少2次。

4.1.5 待量筒酒样中气泡完全消失后，放入酒精计，再轻轻按一下，不应接触量筒壁，同时插入温度计，平衡约5分钟后水平观测，读出与弯月面相切处的刻度示值，同时记录温度计示值。

4.1.6根据测得的酒精计示值和温度计示值，查《白酒分析方法》附表B或者《酒精计温度浓度换算表》，换算成20℃时的酒样的酒精度。所得结果应表示至一位小数。

4.2注意事项

4.2.1最高刻度线以下切勿用手握持，以免影响读数。

4.2.2酒精计和温度计在使用前后都应妥善保管，不得加热、不得置于易受震动及温度骤变之处。

4.2.3如发现分度纸位置移动、玻璃管裂痕、挫伤和表面有污秽物附着而无法去除时，该酒精计立即停止使用。

4.2.4作精密测定时，应以同样方法测定若干次，取其平均值。
