控制器的安装调试注意事项说明书

安装、使用产品前，请阅读安装使用说明书。 请妥善保管好本手册，以便日后能随时查阅。

HW-C-60W-N100/N110

应急照明控制器

安装使用说明书

(Ver.2.04,2020.11)

注意：产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有爆炸性气体或有腐蚀性气体的场所（包括使用磷化铝杀虫剂的烟草仓库）。产品不可被安装在对设备有特殊认证要求的环境或场所（包括但不限于爆炸性环境、船舶、飞机、火车、机动车等交通工具）。如有特殊需求，请联系本公司相应销售人员。

一、 概述

HW-C-60W-N100/N110应急照明控制器（以下简称应急照明控制器）是集软硬件于一体的海湾应急照明和疏散指示系统，其硬件部分采用了嵌入式主机，具有显示直观、功耗低、响应及时以及系统稳定、操作方便等优点。软件具有很好的伸缩性、可扩展性，界面美观大方，突出监控内容的图像信息。操作方便简洁，适合于不同用户人群的使用。

二、 技术特性

1、 工作电压：AC220V 50Hz 0.27A 2、 使用环境： 温 度：0℃～+55℃ 相对湿度≤95％，不凝露 3、 执行标准：GB 17945-2010 4、 主机配置： CPU：am3354单核 主频：720 Mhz 内存：512 M 硬盘：8GB（emmc5.0） 操作系统：linux3.2.0

三、 系统安装与调试

1、 系统安装及接线

应急照明控制器由硬件部分以及软件组成。应急照明控制器通过液晶显示器显示疏散系统图像、并可以实时显示各类应急信息及进入应急状态的区域。HW-C-60W-N100应急照明控制器为标准立柜结构，HW-C-60W-N110应急照明控制器为单节琴台柜结构。嵌入式一体机安装在机柜上部，由专用的面板和托板固定；电源以及通讯接口板安装在机柜内部后方。HW-C-60W-N100应急照明控制器以及HW-C-60W-N110应急照明控制器的外观结构分别如图1、图2所示，具体的内部连接线如图3所示。

电机控制器的说明书

电机控制器是一种电气设备，它主要用于控制电动机的起停、转向、调速和保护等功能。本说明书将详细介绍电机控制器的使用、安装和维护保养等方面的内容。

一、使用前须知

1. 本产品应由专业人员使用，如需安装、调试、维修和保养等操作，请确保操作人员具有相关资质、技能和经验。

2. 在运输和使用过程中，应严格按照使用说明书操作，避免因误操作而造成设备损坏和人员伤害等事故发生。

3. 如需使用电机控制器进行控制，应先了解电机的工作原理和技术要求，保证电机能正常运转。

二、产品特点

1. 本产品具有精准的控制性能，可满足不同电机的控制需求，如转速、扭矩、电流等。

2. 本产品集成度高，功耗低，体积小巧，安装操作方便。

3. 本产品设计人性化，界面友好、操作简单。

三、操作说明

1. 接线：将电机控制器与电机之间的电缆连接好，确保接线牢固可靠，线路接线正确。 2. 调试：在接线完成后，应根据需要设置控制参数，如转速、扭矩、电流等，通过控制器的操作面板进行设置，或通过电脑等外接设备进行调试。

3. 启停：在完成接线和参数调试后，可使用电机控制器进行启停操作，启动电机时应注意安全，如发现异常情况应立即停机检查。

4. 调速：电机控制器可实现电机的调速功能，可以根据需要进行转速调节，以满足生产、加工等的要求。

四、安装注意事项

1. 安装电机控制器应在通风良好、温度适宜的环境下进行。

2. 电机控制器应安装在防止扰动和电磁干扰的环境中，确保其正常工作。

3. 安装位置应考虑到电缆长度、通风、维护保养等方面的因素，应选择安装方便、操作、维护方便的地方。

4. 安装时应注意保护好电机控制器的触点和接线端子，防止其受到损坏或松动。

五、维护保养

1. 每隔一定时间应定期对电机控制器进行检查和维护，如清洁、紧固和调整等。

2. 如出现异常情况应及时排除，可根据使用说明进行故障排除，或联系售后维修部门进行处理。 3. 保养时应注意断电，防止电机控制器被误操作而导致故障。

GST200火灾报警控制器(联动型)安装使用说明书

GST200火灾报警控制器(联动型)安装使用说明书

一、产品概述

1.1 产品简介

1.2 产品特点

1.3 技术指标

二、安全注意事项

2.1 电气安全注意事项

2.2 防火安全注意事项

2.3 报警控制器安装位置注意事项

2.4 使用环境要求

三、安全报警系统组成与连接

3.1 报警控制器组成

3.2 报警控制器连接

3.3 报警设备连接

四、报警控制器安装与调试 4.1 安装前准备

4.2 安装步骤

4.3 接线与连线

4.4 调试方法与注意事项

五、报警控制器参数设置

5.1 系统参数设置

5.2 报警参数设置

5.3 系统联动设置

六、操作说明

6.1 启动与停止

6.2 报警信号处理

6.3 远程操作

6.4 报警事件记录与查询

七、维护与保养

7.1 定期检查与清洁

7.2 故障排除与维修

7.3 产品保养要点 八、附件

8.1 电气图纸

8.2 安装示意图

8.3 控制器连接图

8.4 设备连接图

8.5 其他相关附件

附录一：法律名词及注释

附录二：其他相关注释

本文档涉及附件：

1.电气图纸：详细描述了报警控制器的电路连接和安装位置。

2.安装示意图：以示意图形式展示了报警控制器的正确安装方式。

3.控制器连接图：显示了报警控制器与其他设备的正确连接方式。

4.设备连接图：展示了报警控制器与具体报警设备的连接示意图。

5.其他相关附件：可能包括产品说明书、技术规格书等。 本文所涉及的法律名词及注释：

1.报警控制器：指的是GST200火灾报警控制器(联动型)。

2.报警设备：指与报警控制器连接并配合使用的各类火灾报警设备，如烟感探测器、手动报警按钮等。

3.远程操作：指通过远程控制设备对报警控制器进行操作和监控。

4.报警事件记录与查询：指报警控制器记录和存储的报警事件信息以及用户通过系统查询得到的相关信息。

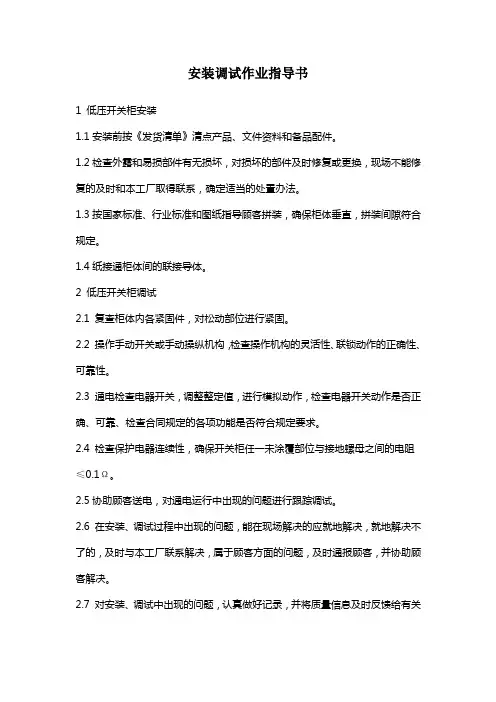

安装调试作业指导书

1 低压开关柜安装

1.1安装前按《发货清单》清点产品、文件资料和备品配件。

1.2检查外露和易损部件有无损坏，对损坏的部件及时修复或更换，现场不能修复的及时和本工厂取得联系，确定适当的处置办法。

1.3按国家标准、行业标准和图纸指导顾客拼装，确保柜体垂直，拼装间隙符合规定。

1.4纸接通柜体间的联接导体。

2 低压开关柜调试

2.1 复查柜体内各紧固件，对松动部位进行紧固。

2.2 操作手动开关或手动操纵机构，检查操作机构的灵活性、联锁动作的正确性、可靠性。

2.3 通电检查电器开关，调整整定值，进行模拟动作，检查电器开关动作是否正确、可靠、检查合同规定的各项功能是否符合规定要求。

2.4 检查保护电器连续性，确保开关柜任一未涂覆部位与接地螺母之间的电阻≤0.1Ω。

2.5协助顾客送电，对通电运行中出现的问题进行跟踪调试。

2.6 在安装、调试过程中出现的问题，能在现场解决的应就地解决，就地解决不了的，及时与本工厂联系解决，属于顾客方面的问题，及时通报顾客，并协助顾客解决。

2.7 对安装、调试中出现的问题，认真做好记录，并将质量信息及时反馈给有关职能部门。

3 母线安装

3.1安装前按《发货清单》清点产品、文件资料和备品配件。

3.2检查产品外露部位有无损坏，对损坏的部件及时修复，现场不能修复的及时和本公司取得联系，确定适当的处置办法。

3.3清除单元连接母排表面的灰尘及异物。

3.4仔细阅读走向图，按走向图进行安装。

3.5敷设母线并初步固定，松开连接螺栓，上好连接端子，拧紧连接螺栓，紧固连接接头，并用塞尺检查其接触情况。

3.6安装过程中，严禁铁屑等杂物进入母线内部。

3.7插接箱必须断电后再插接，防止事故发生。

4 母线调试

4.1对安装的每一节母线都要进行绝缘电阻测试，保证母线相与线、相与中性线、相与外壳之间的绝缘电阻≥20MΩ。

4.2检查保护电路连续性，保证母线外壳任一末涂覆部位与接地螺母之间的连接电阻≤0.1Ω。
