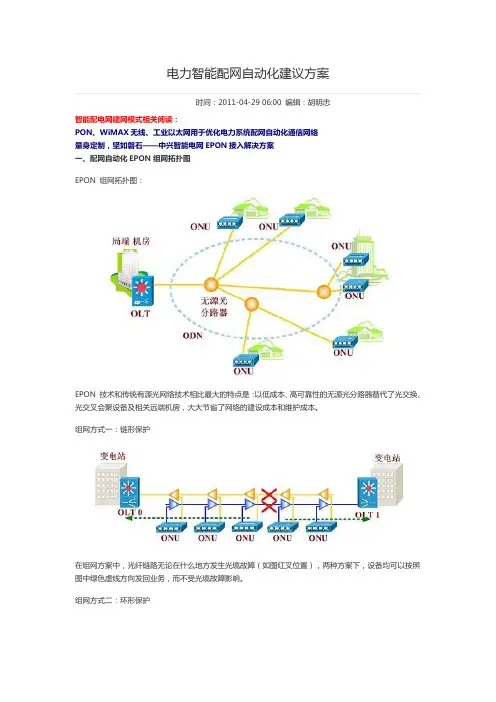

电力智能配网自动化建议方案

时间：2011-04-29 06:00 编辑：胡明忠

智能配电网建网模式相关阅读：

PON、WiMAX无线、工业以太网用于优化电力系统配网自动化通信网络

量身定制，坚如磐石——中兴智能电网EPON接入解决方案

一、配网自动化EPON组网拓扑图

EPON 组网拓扑图：

EPON 技术和传统有源光网络技术相比最大的特点是：以低成本、高可靠性的无源光分路器替代了光交换、光交叉会聚设备及相关远端机房，大大节省了网络的建设成本和维护成本。

组网方式一：链形保护

在组网方案中，光纤链路无论在什么地方发生光缆故障（如图红叉位置），两种方案下，设备均可以按照图中绿色虚线方向发回业务，而不受光缆故障影响。

组网方式二：环形保护

在组网方案中，光纤链路无论在什么地方发生光缆故障（如图红叉位置），两种方案下，设备均可以按照图中绿色虚线方向发回业务，而不受光缆故障影响。

二、配网自动化必由之路综述评论

“配网自动化”——电力科技发展的必由之路

文/天津市海川电力技术有限公司电力节能技术研发中心

国民经济的迅猛发展和人民生活水平的日益提高，对电力的需求量愈来愈大，催动了电力工业迅速发展。随着发电和用电规模的不断扩大，用电要求越来越高，当前，我国的电力系统已进入了一个大机组、大电网和超高压时代，电网结构日趋复杂化。这对电网调度、配网管理等提出了新的要求。配电网的智能化已经是供电企业必要的选择。

近年来，在世界范围内兴起的智能电网是指用先进的通信、信息、网络、传感器、分布式电源、分布式计算技术等一切可以应用的先进技术和传统的电网技术相结合，使电网具有一种思维、分析、判断、决策、控制的功能，无论在什么情形下，电网都能自动快速准确地进行自控，因而电网就能更安全、稳定、高质、高效，更人性化地运行，这就是智能电网，也称为绿色电网。智能电网涵盖电网的发、输、变、配、用电各个环节。智能配网是智能电网的重要组成部分，其范围包括以10KV（20KV）馈线自动化为主，覆盖了400V低压配电台区自动化，能够监控、协调、管理配网各环节设备优化控制。目标是提高供电可靠性、改善电能质量和提高配网的运行管理效率，实现配网的优化和经济运行。

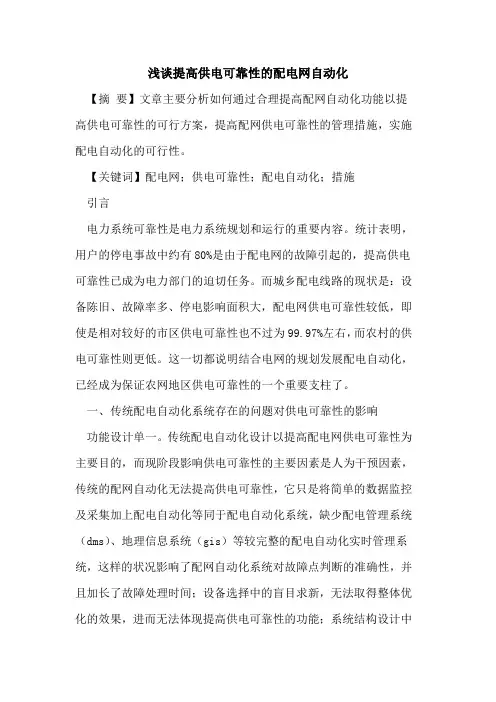

浅谈提高供电可靠性的配电网自动化

【摘 要】文章主要分析如何通过合理提高配网自动化功能以提高供电可靠性的可行方案，提高配网供电可靠性的管理措施，实施配电自动化的可行性。

【关键词】配电网；供电可靠性；配电自动化；措施

引言

电力系统可靠性是电力系统规划和运行的重要内容。统计表明，

用户的停电事故中约有80%是由于配电网的故障引起的，提高供电可靠性已成为电力部门的迫切任务。而城乡配电线路的现状是：设备陈旧、故障率多、停电影响面积大，配电网供电可靠性较低，即使是相对较好的市区供电可靠性也不过为99.97%左右，而农村的供电可靠性则更低。这一切都说明结合电网的规划发展配电自动化，已经成为保证农网地区供电可靠性的一个重要支柱了。

一、传统配电自动化系统存在的问题对供电可靠性的影响

功能设计单一。传统配电自动化设计以提高配电网供电可靠性为主要目的，而现阶段影响供电可靠性的主要因素是人为干预因素，传统的配网自动化无法提高供电可靠性，它只是将简单的数据监控及采集加上配电自动化等同于配电自动化系统，缺少配电管理系统（dms）、地理信息系统（gis）等较完整的配电自动化实时管理系统，这样的状况影响了配网自动化系统对故障点判断的准确性，并且加长了故障处理时间；设备选择中的盲目求新，无法取得整体优化的效果，进而无法体现提高供电可靠性的功能；系统结构设计中存在顾此失彼的现象，基础设备老化，如果只是把先进的配电自动化系统装在陈旧的配电网架上，其效果难以实现；配电自动化系统设计中存在重系统、轻客户，重技术、轻管理，重形式、轻实效的思维定式；不同地区配电自动化系统判断各类故障的软件设计没有从实际出发，生搬硬套导致判断准确率差，若利用此系统进行故障处理，反而加长了故障影响时间。

二、配网自动化的几种方式

目前实现配电自动化大体有以下几种方式：

第一种方式：在10kv辐射型或树枝型线路装设重合器、分段器的方式。由于不需要配置通信通道和主站系统，依靠重合器和分段器自身功能进行线路故障时的故障隔离和恢复供电，因而其实施较容易。但这种方式在线路故障时会出现多次的重合冲击，这对很多用户来说是无法承受的。而如果在重合器和分段器上配至馈线远方终端（ftu），并架设通讯通道、设置主站，依靠ftu信息来缩短故障定位时间，就能克服多次重合的缺点，但因架空线路路径都很长，投资也要相应增加许多，所以架空的通讯的方式增加了故障的几率。

10kV配电网就地型馈线自动化方案的应用

摘要：10kV配电网，是给城市或农村的公用配电站和用户专用负荷提供电源的网络。配电网的主要结构通常是由架空线路、杆塔、电缆、柱上分段断路器、联络断路器、环网柜、馈线终端等组成的。就地型馈线自动化是指通过终端相互通信、逻辑配合或时间配合，自动完成故障分析、故障隔离和恢复非故障区供电的馈线自动化处理模式。就地型馈线自动化主要分为智能分布式、电流电压型及电压时间型。

关键词：配电网；就地型馈线自动化；

随着我国经济的快速发展，用电负荷在不断提高，重要负荷也越来越多，因此，对于配电网的可靠性、安全性也提出了更高的要求。

1、配电网现状

目前，我国大部分地区县级配电网中的10kV线路自动化水平较低，缺乏有效的配电网自动化顶层规划。配电网运行中的网架结构存在单辐射，或者超过4条以上线路的多联络。线路干线上没有设置分段型断路器和联络型断路器，且未配置电源侧和负荷侧PT，部分线路断路器未配置储能及电动操作机构。线路上的断路器为普通断路器，不能有选择性的切除故障线路，线路上的保护主要依靠变电站的出线断路器进行保护。

2、配电网存在问题

（1）网架设置不合理。经济较发达的县城区域存在单辐射线路、线路过多联络，不满足N-1的校验，造成对10kV线路管理无序，存在系统安全隐患。如果上级电源停电，将造成大面积停电。 （2）线路分段不合理。有些分段内无负荷，有些分段负荷超过2000kW，一旦分段断路器跳闸，将引起大量用户停电。线路无联络断路器，也不能进行转供电。

（3）线路主要依靠上级电站的馈线断路器进行保护。往往因为一点故障导致全线停电或者大面积停电。

（4）恢复供电需要靠大量人力现场巡查和手动操作，运维工作量巨大，排查故障时也存在安全隐患，同时导致停电时间长、用户投诉的问题。

3、配电自动化的解决措施

为解决上述问题，迫切需要对县城区域的配电网进行网架梳理和调整，形成馈线组，然后通过增加自动化开关和保护设备对线路进行自动化升级改造。线路网架结构可以梳理为架空线路单联络、两联络；电缆线路可以梳理为单环网、两供一备、三供一备的型式。在网架结构清晰的前提下，利用先进的就地型馈线自动化终端设备，组成配电网就地型馈线自动化系统。下面分析实现自动化的应用方案。

配网自动化及其三遥功能实施方案分析

摘要：随着智能电网技术的快速发展， 建立一个具有可靠性、经济性、实用性和自愈性的智能配电系统是电网发展的必然趋势，配网自动化是利用自动化装置或系统，监视配电网的运行状况，及时发现配电网故障，进行故障定位、隔离和恢复对非故障区域的供电。本文主要探讨了配网自动化以及三遥功能的实现，以供同行人员参考。

关键词： 配网自动化；应用；理念；三遥；探索

0 引言

配电网是电力网络中直接面向电力用户的一个环节，是检测供电可靠性的重要部分。配电自动化的广泛应用，为调度运行控制能力、故障处理能力和配网检修能力的提高奠定了基础，也对社会保电活动等提供可信的技术手段和技术措施，极大减少停电次数和停电时间。

1 配网自动化系统的应用以及发展趋势

1.1 配网自动化系统的设计

配网自动化系统的设计是为电力企业电网的正常运行提供支持，通过配网系统的监视、决策和管理等功能来实现配网的智能化系统。配网调度智能化系统包括配电网的运行和运行管理两个方面。为了达到支撑运行的需求，在配电网的设计方案中要考虑这几个设计原则：可靠性原则、安全性原则、实用性原则、维护性原则、可管理性原则。智能化配电网的服务器应根据不同出的应用特点来选用与之相应的系统配置和体系结构，提供方便操作、易于管理、方便维护的界面，实现系统功能的合理化、美观化、可操作化。

1.2 配网自动化系统的组成

配网自动化系统采用分布式的结构，它的构成部分分别是：服务器、工作站、防护设备、同步装置、配套软件，配套软件服务主要是为了保障配网整个系统的安全运行。

1.3 配网自动化系统的整体结构

实施配电和规划自动化系统的工作中，应当充分考虑其可靠性、安全性。如图 1 是标准型配电自动化系统的结构图。
