HoneywellDCS系统PID参数整定方法

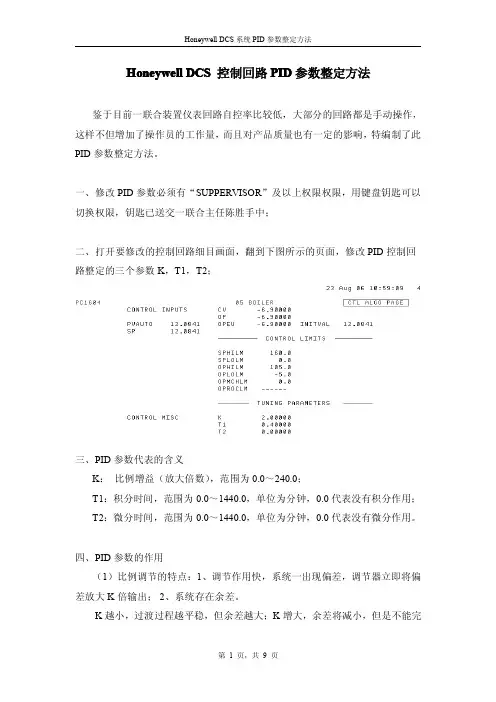

第1页，共9页HoneywellDCS控制回路PID参数整定方法鉴于目前一联合装置仪表回路自控率比较低，大部分的回路都是手动操作，这样不但增加了操作员的工作量，而且对产品质量也有一定的影响，特编制了此PID参数整定方法。一、修改PID参数必须有“SUPPERVISOR”及以上权限权限，用键盘钥匙可以切换权限，钥匙已送交一联合主任陈胜手中；二、打开要修改的控制回路细目画面，翻到下图所示的页面，修改PID控制回路整定的三个参数K，T1，T2；三、PID参数代表的含义K：比例增益（放大倍数），范围为0.0～240.0；T1：积分时间，范围为0.0～1440.0，单位为分钟，0.0代表没有积分作用；T2：微分时间，范围为0.0～1440.0，单位为分钟，0.0代表没有微分作用。四、PID参数的作用（1）比例调节的特点：1、调节作用快，系统一出现偏差，调节器立即将偏差放大K倍输出；2、系统存在余差。K越小，过渡过程越平稳，但余差越大；K增大，余差将减小，但是不能完HoneywellDCS系统PID参数整定方法

第2页，共9页全消除余差，只能起到粗调作用，但是K过大，过渡过程易振荡，K太大时，就可能出现发散振荡。（2）积分调节的特点：积分调节作用的输出变化与输入偏差的积分成正比，积分作用能消除余差，但降低了系统的稳定性，T1由大变小时，积分作用由弱到强，消除余差的能力由弱到强，只有消除偏差，输出才停止变化。（3）微分调节的特点：微分调节的输出是与被调量的变化率成正比，在引入微分作用后能全面提高控制质量，但是微分作用太强，会引起控制阀时而全开时而全关，因此不能把T2取的太大，当T2由小到大变化时，微分作用由弱到强，对容量滞后有明显的作用，但是对纯滞后没有效果。五、如果要知道控制回路的作用方式，可以进入控制回路的细目画面，进入下图所示页面：其中“CTLACTN”代表控制器作用方式，“REVERSE”表示反作用，“DIRECT”代表正作用。六、控制器的选择方法（1）P控制器的选择：它适用于控制通道滞后较小，负荷变化不大，允许被控量在一定范围内变化的系统；（2）PI控制器的选择：它适用于滞后较小，负荷变化不大，被控量不允许有余差的控制系统；HoneywellDCS系统PID参数整定方法

PID控制原理与参数整定方法

PID控制是一种常用的反馈控制方法，它通过测量控制系统的输出与期望输入之间的差异，计算出一个控制信号来调节控制系统的行为。PID控制器的主要参数有比例增益（Proportional），积分时间（Integral）和微分时间（Derivative）。通过调节这些参数，可以实现对控制系统的动态响应和稳定性的优化。

首先，我们来了解一下PID控制器的工作原理。PID控制器是基于控制误差和误差的变化率来计算输出控制信号的，它包含三个部分：比例控制项、积分控制项和微分控制项。

比例控制项（P项）以控制误差的比例关系来计算输出信号。它的计算公式为：P=Kp*e(t)，其中Kp为比例增益，e(t)为控制误差。比例增益越大，控制器对误差的纠正力度越大，但过大的比例增益会引起震荡。

积分控制项（I项）以控制误差的累积值来计算输出信号。它的计算公式为：I = Ki * ∫e(t)dt，其中Ki为积分时间，∫e(t)dt为控制误差的累积值。积分控制项主要用于消除稳态误差，但过大的积分时间会引起超调和不稳定。

微分控制项（D项）以控制误差的变化率来计算输出信号。它的计算公式为：D = Kd * de(t)/dt，其中Kd为微分时间，de(t)/dt为控制误差的变化率。微分控制项主要用于抑制系统的震荡和快速响应，但过大的微分时间会引起噪声放大。

接下来，我们来介绍一下PID参数整定的方法。在实际应用中，PID参数的选择通常需要经验和试验。以下是常用的PID参数整定方法。 1.经验设置法：根据经验设置PID参数的初始值，然后根据实际系统的响应进行调整。这种方法需要经验和实践的积累，适用于经验丰富的控制工程师。

2. Ziegler-Nichols方法：这是一种基于实验步骤响应曲线的整定方法。该方法通过观察控制系统的临界点，确定比例增益、积分时间和微分时间的初始值，然后通过试探法逐步调整，直到系统达到所需的动态响应。

PID控制原理与参数的整定方法

PID控制器是一种常用的自动控制器，在工业控制中广泛应用。它的原理很简单，即通过不断调节控制信号来使被控制物体的输出接近给定值。PID控制器由比例（P）、积分（I）和微分（D）三个控制参数组成。下面将详细介绍PID控制的原理和参数整定方法。

一、PID控制原理

1.比例（P）控制

比例控制根据被控制量的偏差的大小，按照一定比例调节控制量的大小。当偏差较大时，调节量增大；当偏差较小时，调节量减小。此项控制可以使系统快速响应，并减小系统稳态误差。

2.积分（I）控制

积分控制根据被控制物体的偏差的积分值来调节控制量。积分控制的作用主要是消除系统的稳态误差。当偏差较小但持续较长时间时，积分量会逐渐增大，以减小偏差。

3.微分（D）控制

微分控制根据被控制物体的偏差的变化率来调节控制量。当偏差的变化率较大时，微分量会增大，以提前调整控制量。微分控制可以减小系统的超调和振荡。

综合比例、积分和微分控制，PID控制器可以通过不同的控制参数整定来适应不同的被控制物体的特性。

二、PID控制参数整定方法 1.经验整定法

经验整定法是根据对被控制系统的调试经验和运行情况来选择控制参数的方法。它是通过实际试验来调整控制参数，通过观察系统的响应和稳定性来判断参数的合理性。

2. Ziegler-Nichols整定法

Ziegler-Nichols整定法是根据系统的临界响应来选择PID控制参数的方法。在该方法中，首先将I和D参数设置为零，然后不断提高P控制参数直到系统发生临界振荡。根据振荡周期和振荡增益的比值来确定P、I和D的参数值。

3.设计模型整定法

设计模型整定法是根据对被控系统的数学建模来确定PID控制参数的方法。通过建立被控系统的数学模型，分析其频率响应和稳态特性，从而设计出合理的控制参数。

4.自整定法

自整定法是通过主动调节PID控制器的参数，使被控系统的输出能够接近给定值。该方法可以通过在线自整定或离线自整定来实现。在线自整定是在运行过程中动态调整参数，离线自整定是通过离线试验来确定参数。

PID算法的通俗讲解及调节口诀

PID算法是一种常用的控制算法，它可以帮助我们将实际测量值与期望值进行比较，并根据比较结果进行相应的控制。PID算法由三个部分组成，分别是比例控制（P）、积分控制（I）和微分控制（D）。在实际应用中，我们可以根据实际情况来调节PID算法的参数，以实现更准确的控制效果。

比例控制（P）是PID算法的核心部分之一，它根据误差的大小来调整输出量。具体来说，比例控制会将误差与一个常数进行相乘，然后输出到系统中。当误差较大时，输出量也会较大，从而加快系统的响应速度；当误差较小时，输出量也会较小，从而减小系统的超调量。

积分控制（I）是为了解决系统存在的稳态误差而引入的，它通过对误差的累加来调整输出量。具体来说，积分控制会将误差乘以一个常数，并加到一个累加器中，然后输出到系统中。通过积分控制，系统可以在长时间内逐渐减小误差，从而达到期望值。

微分控制（D）是为了解决系统存在的超调问题而引入的，它通过对误差的变化率进行调整。具体来说，微分控制会将误差的变化率与一个常数进行相乘，并输出到系统中。通过微分控制，系统可以在误差大幅度变化时降低输出量的变化速度，从而减小超调量。

除了PID算法的三个部分，还需要根据实际情况来调节PID算法的参数，以实现更准确的控制效果。调节PID算法的口诀有三个重要的方面：

1.比例项（P项）的调节：

-当P项过大时，系统容易产生超调，并且响应速度较快，但稳定性较差； -当P项过小时，系统的响应速度较慢，并且稳态误差较大；

-因此，需要通过改变P项的大小来调节系统的超调量和响应速度。

2.积分项（I项）的调节：

-当I项过大时，系统容易产生超调，并且响应速度较慢；

-当I项过小时，系统的稳态误差较大；

-因此，需要通过改变I项的大小来调节系统的超调量和稳态误差。

3.微分项（D项）的调节：

-当D项过大时，系统容易产生振荡，并且响应速度较快；

-当D项过小时，系统的超调量较大；
