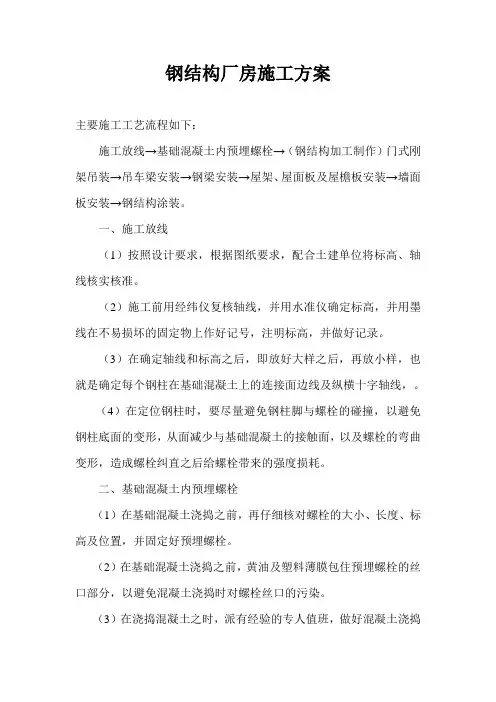

钢结构厂房施工方案

主要施工工艺流程如下：

施工放线→基础混凝土内预埋螺栓→（钢结构加工制作）门式刚架吊装→吊车梁安装→钢梁安装→屋架、屋面板及屋檐板安装→墙面板安装→钢结构涂装。

一、施工放线

（1）按照设计要求，根据图纸要求，配合土建单位将标高、轴线核实核准。

（2）施工前用经纬仪复核轴线，并用水准仪确定标高，并用墨线在不易损坏的固定物上作好记号，注明标高，并做好记录。

（3）在确定轴线和标高之后，即放好大样之后，再放小样，也就是确定每个钢柱在基础混凝土上的连接面边线及纵横十字轴线，。

（4）在定位钢柱时，要尽量避免钢柱脚与螺栓的碰撞，以避免钢柱底面的变形，从面减少与基础混凝土的接触面，以及螺栓的弯曲变形，造成螺栓纠直之后给螺栓带来的强度损耗。

二、基础混凝土内预埋螺栓

（1）在基础混凝土浇捣之前，再仔细核对螺栓的大小、长度、标高及位置，并固定好预埋螺栓。

（2）在基础混凝土浇捣之前，黄油及塑料薄膜包住预埋螺栓的丝口部分，以避免混凝土浇捣时对螺栓丝口的污染。

（3）在浇捣混凝土之时，派有经验的专人值班，做好混凝土浇捣时对预埋螺栓定位的影响。以避免预埋累栓的位移及标高的改变。

（4）基础混凝土浇捣之后，及时清理预埋螺栓杆及丝口上的残留混凝土。

三、钢结构加工制作

工艺过程：

1.下料图单

①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。

②质量检测标准：

应符合设计要求及国家现行标准的规定。

③检验方法：

检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。

2.放样、号料

①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。

②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。

第 1 页 共 21 页 钢结构施工组织方案（优秀4篇）

为有力保证事情或工作开展的水平质量，时常需要预先制定一份周密的方案，方案一般包括指导思想、主要目标、工作重点、实施步骤、政策措施、具体要求等项目。方案应该怎么制定才好呢？读书破万卷下笔如有神，以下内容是本文范文为您带来的4篇《钢结构施工组织方案》，希望朋友们参阅后能够文思泉涌。

钢结构施工组织方案 篇一

一、工程概况

1、本工程平面投影面积为1080㎡.

2、钢结构总重约80T，钢构件展开表面积约为2400㎡。

3、施工标高62.9m。

二、施工内容

1、铲除钢构件表面防火涂层。

2、用砂轮机把钢构件表面的锈迹打磨、清理干净。

3、所有钢构件重新涂装阿斯顿环氧铁红防锈漆。

4、所有钢构件涂装北京新亚白色防火漆。

三、施工难点、重点分析

1、因是区政府办公楼，只能在周六、周日施工，需绝对保护好办公环境，如何有效保护现有设施、保证施工效率和保证施工进度，是施工控制的难点。

2、因在62.9m的标高处施工，保证施工安全也是施工难点。 第 2 页 共 21 页 3、90%以上的钢构件表面涂层完好，将其铲除后再打磨是施工重点也是施工难点。

4、重新涂装防锈漆和防火面漆，保证施工质量，是施工重点。

四、屋面水平钢构件施工构想

1、在62.9m标高周围(圈)钢梁上水平拉设15mm钢丝绳，拉设间距1m，拉紧程度用花篮螺栓调节到一致，每道钢丝绳加设一个花篮螺栓调节。

2、在钢丝绳上布设两层安全网。

3、再在安全网上满铺20mm厚木板，用□50×50×3钢方通沿钢丝绳拉设方向压木板，并用14号铁丝把钢方通穿过木板和钢丝绳扎拧紧。

4、在木板上满铺彩条布，防止铲下的涂层垃圾或灰尘掉落到地板上。

五、侧面钢构件施工构想

1、用安全网和彩条布双层全封闭围护。

4.9钢结构工程

一、钢结构构件制作

1、工艺流程：

放样→号样→切割、钻孔→焊接→抛丸或喷沙→螺栓连接→成品防腐→成品堆放→构件运输→吊装准备→技术准备、检查和弹线、接头准备、构件检查、机具准备、场地准备→柱吊装→起吊、临时固定、初校、初拧、复校、终拧和焊接。

2、 放样

（1）放样工作包括：核对构件各部分尺寸及安装尺寸和孔距；以1：1大样放出节点；制作样板和样杆作为切割、弯制、铣刨、制孔等加工的依据。放样应设置专门的钢平台或砼平台，平台应平整、量线准确，清晰。

（2）放样应根据构件的具体情况按实际划线，并根据工艺要求预留切割余量、加工余量或焊接接收入缩余量。

（3）样板或样杆上的标记赢得制应细、小、清晰，其几何尺寸允许偏差：长度和宽度+10，-1.0mm;矩形对角线之差不大于1 相邻孔眼中心距偏差及孔心位移不大于0.5mm。

3、号样

（1） 号样工作包括：检查核对材料；在材料上划出切割、铣、刨、弯曲、钻孔等加位置；打冲孔；标出零件编号等。

（2）号料应统筹安排，长短搭朽，先大后小，或套材号烊；对焊缝较多，加工量大的构件应先号料，同一构件需要拼料时，必须同时号料。当工艺有规定时，应按规定的方向取料。

（3）在焊接结构上号孔，应在焊接完毕整形后进行，孔眼应距焊缝边缘50mm以上。

（4）号料公差：长、宽±1.0mm;丙端眼心距？1.0mm;对角线差±1.0mm；相邻眼心距±0.5mm；两排眼心距±0.5mm；冲点与眼心距位移±0.5mm.

4、切割

（1）对于同型号大宗钢材采用数近代火焰切割机切割；对于零星用烊采用机械切割（包括冲剪、剪切、车、铣、刨、锯等）砂轮切割，气割或等离子切割等。

（2）切割前，应清除钢材表面切区域内的铁锈、油污等，切割后，断口上不得有裂缝和大于1.0mm的缺棱，并清除边缘上的熔瘤和飞溅物等。

（3）切割的质量要求；切割截面与钢材不垂直度不大于钢材厚度的10%，且不得大于2.0mm；剪切线与料红的允许偏差2.0mm；机械剪切的型钢，其端部剪切，斜度不大于2.0mm，并清除毛刺。
