RC积分电路是一种常见的电路，由电阻R和电容C组成。它在电子电路中有着广泛的应用，可以用于信号处理、滤波、积分等功能。

在RC积分电路中，电阻R和电容C的作用是不同的。电阻R的作用是限制电流流过电路的大小，起到稳定电路的作用。而电容C则起到存储电荷的作用，当电容器充电时，电荷会被储存在电容器的极板上，当电容器放电时，储存在电容器中的电荷会被释放出来。

RC积分电路的工作原理是基于电容器的充放电过程。当电路中施加一个输入信号时，电容器会根据输入信号的变化情况来充放电。当输入信号的斜率较大时，电容器会迅速充电或放电，而当输入信号的斜率较小时，电容器的充放电速度就会减慢。通过对电容器充放电过程的观察，我们可以得到输入信号的积分结果。

在RC积分电路中，输入信号经过电容器后，输出信号是输入信号的积分结果。当输入信号的频率很低时，电容器有足够的时间来充放电，从而输出信号能够准确地积分输入信号。但当输入信号的频率很高时，电容器没有足够的时间来充放电，从而输出信号就不能准确地积分输入信号。

RC积分电路还可以用于滤波功能。由于电容器对频率较低的信号有较好的通透性，而对频率较高的信号有较好的阻挡性，因此可以通过调整电阻R和电容C的数值来实现对不同频率信号的滤波效果。

在实际应用中，RC积分电路可以用于信号处理。例如，在音频放大器中，可以使用RC积分电路来对输入信号进行滤波和积分处理，从而提高音频信号的质量和清晰度。此外，RC积分电路还可以用于模拟计算器、模拟积分器等电路的设计。

RC积分电路是一种常见的电路，通过电阻R和电容C的结合，可以实现对输入信号的积分和滤波处理。它在电子电路中有着广泛的应用，可以用于信号处理、滤波、积分等功能。通过合理设计电阻和电容的数值，可以实现对不同频率信号的处理效果。在实际应用中，RC积分电路可以提高音频信号的质量和清晰度，同时也可以用于模拟计算器、模拟积分器等电路的设计。

合集下载

Rc积分电路的原理及性质

Rc积分电路的原理及性质

龙源期刊网

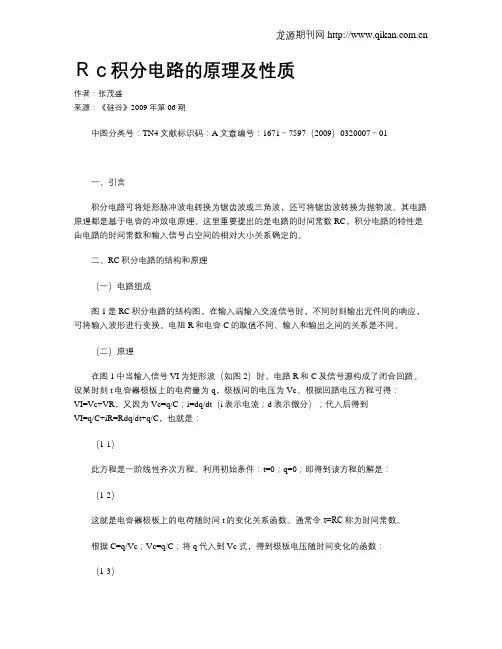

Ｒｃ积分电路的原理及性质

作者：张茂盛

来源：《硅谷》2009年第06期

中图分类号：TN4文献标识码：A文章编号：1671－7597（2009）0320007－01

一、引言

积分电路可将矩形脉冲波电转换为锯齿波或三角波，还可将锯齿波转换为抛物波。其电路原理都是基于电容的冲放电原理。这里重要提出的是电路的时间常数RC，积分电路的特性是由电路的时间常数和输入信号占空间的相对大小关系确定的。

二、RC积分电路的结构和原理

（一）电路组成

图1是RC积分电路的结构图，在输入端输入交流信号时，不同时刻输出元件同的响应，可将输入波形进行变换。电阻R和电容C的取值不同、输入和输出之间的关系是不同。

（二）原理

在图1中当输入信号VI为矩形波（如图2）时，电路R和C及信号源构成了闭合回路。设某时刻t电容器极板上的电荷量为q，极板间的电压为Vc。根据回路电压方程可得：VI=Vc+VR，又因为Vc=q/C；i=dq/dt（i表示电流；d表示微分）；代入后得到VI=q/C+iR=Rdq/dt+q/C，也就是：

（1-1）

此方程是一阶线性齐次方程。利用初始条件：t=0；q=0；即得到该方程的解是：

（1-2）

这就是电容器极板上的电荷随时间t的变化关系函数。通常令τ=RC称为时间常数。

根据C=q/Vc；Vc=q/C；将q代入到Vc式，得到极板电压随时间变化的函数：

（1-3） 龙源期刊网

从得到的公式可以看出，只有当时间t趋向无穷大时，极板上的电荷和电压才达到稳定，充电电流为零，充电才算结束。

但在实际问题中，由于很快趋向1，经过很短的一段时间后，电容器极板间电荷和电压的变化已经微乎其微，一般电表也不能觉察，所以这时可以认为已达到平衡，充电结束。

RC积分电路获取三角波信号的研究

RC积分电路获取三角波信号的研究

RC积分电路获取三角波信号的研究

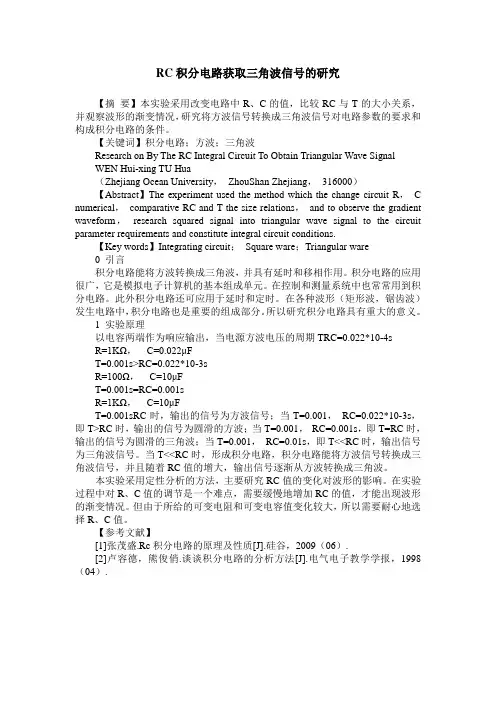

【摘 要】本实验采用改变电路中R、C的值，比较RC与T的大小关系，并观察波形的渐变情况，研究将方波信号转换成三角波信号对电路参数的要求和构成积分电路的条件。

【关键词】积分电路；方波；三角波

Research on By The RC Integral Circuit To Obtain Triangular Wave Signal

WEN Hui-xing TU Hua

（Zhejiang Ocean University， ZhouShan Zhejiang， 316000）

【Abstract】The experiment used the method which the change circuit R， C

numerical， comparative RC and T the size relations， and to observe the gradient

waveform， research squared signal into triangular wave signal to the circuit

parameter requirements and constitute integral circuit conditions.

【Key words】Integrating circuit； Square ware；Triangular ware

0 引言

积分电路能将方波转换成三角波，并具有延时和移相作用。积分电路的应用很广，它是模拟电子计算机的基本组成单元。在控制和测量系统中也常常用到积分电路。此外积分电路还可应用于延时和定时。在各种波形（矩形波，锯齿波）发生电路中，积分电路也是重要的组成部分。所以研究积分电路具有重大的意义。

1 实验原理

以电容两端作为响应输出，当电源方波电压的周期TRC=0.022*10-4s

R=1KΩ， C=0.022μF

RC微分电路和积分电路

RC微分电路和积分电路

1．RC电路的矩形脉冲响应

若将矩形脉冲序列信号加在电压初值为零的RC串联电路上，电路的瞬变过程就周期性地发生了。显然，RC电路的脉冲响应就是连续的电容充放电过程。如图所示。

若矩形脉冲的幅度为U，脉宽为tp。电容上的电压可表示为：

电阻上的电压可表示为：

即当 0到t1时，电容被充电；当t1到t2 时，电容器经电阻R放电。

（也可以这样解释：电容两端电压不能突变，电流可以，所以反映在图中就是电阻两端的电压发生了突变。）

2．RC微分电路

取RC串联电路中的电阻两端为输出端，并选择适当的电路参数使时间常数τ<

上式说明，输出电压uo(t)近似地与输入电压ui(t)成微分关系，所以这种电路称微分电路。

3．RC积分电路

如果将RC电路的电容两端作为输出端，电路参数满足τ>>tp的条件，则成为积分电路。由于这种电路电容器充放电进行得很慢，因此电阻R上的电压ur(t)近似等于输入电压ui(t)，其输出电压uo(t)为：

上式表明，输出电压uo(t)与输入电压ui(t)近似地成积分关系。

4．时间常数

RC电路中，时间常数=R*C ；

RL电路中，时间常数=L/R。

===================================

RC电路中：

积分电路，电路输出为电容两端，时间常数大；

微分电路，电路输出为电压两端，时间常数小。

仿真实验一-RC微分积分电路

仿真实验一-RC微分积分电路

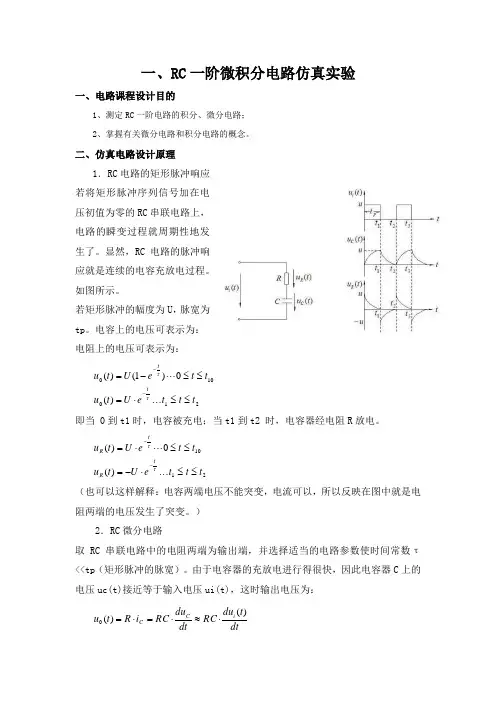

一、RC一阶微积分电路仿真实验

一、电路课程设计目的

1、测定RC一阶电路的积分、微分电路；

2、掌握有关微分电路和积分电路的概念。

二、仿真电路设计原理

1．RC电路的矩形脉冲响应

若将矩形脉冲序列信号加在电压初值为零的RC串联电路上，电路的瞬变过程就周期性地发生了。显然，RC电路的脉冲响应就是连续的电容充放电过程。如图所示。

若矩形脉冲的幅度为U，脉宽为tp。电容上的电压可表示为：

电阻上的电压可表示为：

210100)(0)1()(ttteUtutteUtutt

即当 0到t1时，电容被充电；当t1到t2 时，电容器经电阻R放电。

2110)(0)(ttteUtutteUtutRtR

（也可以这样解释：电容两端电压不能突变，电流可以，所以反映在图中就是电阻两端的电压发生了突变。）

2．RC微分电路

取RC串联电路中的电阻两端为输出端，并选择适当的电路参数使时间常数τ<

dttduRCdtduRCiRtuiCC)()(0 上式说明，输出电压uo(t)近似地与输入电压ui(t)成微分关系，所以这种电路称微分电路。

3．RC积分电路

如果将RC电路的电容两端作为输出端，电路参数满足τ>>tp的条件，则成为积分电路。由于这种电路电容器充放电进行得很慢，因此电阻R上的电压ur(t)近似等于输入电压ui(t)，其输出电压uo(t)为：

dttuRCdtRtuCdttiCtutuRRCC)(1)(1)(1)()(0

上式表明，输出电压uo(t)与输入电压ui(t)近似地成积分关系。

4．时间常数

RC电路中，时间常数=R*C ；

RL电路中，时间常数=L/R。

三、仿真实验电路搭建与测试

1、一阶RC微分电路： 1u

cu 2、一阶RC积分电路

四、结论分析

1、一阶RC微分电路

当足够小，即/2T ，就构成微分电路，从电阻端输出的电压与输入电源电压之间呈微分关系
