铁艺栏杆施工方案

施

工

方

案

编制：

审核：

批准：

编制单位：珠海美誉鑫装饰工程有限公司

编制日期：二○一○年十二月十七日

阳台栏杆制作及施工方案

一、 编制依据： 1、《中山海伦堡六期铁艺栏杆工程》建施图

2、招标文件及投标施工组织设计

3、《建筑工程验收规范》GB50207-2002

二、工程概况

1、工程名称：中山海伦堡六期铁艺栏杆工程

2、工程位置： 中山坦洲镇

3、建设单位：广东海伦堡地产集团有限公司

4、项目概况：

5、项目定位：大规模高档住宅小区

三、 型材及辅材明细表

序号 材料名称 产地及品牌 备注

1 60*10扁铁 佛山 235#国标钢

2 ?45*1.5圆管 佛山 235#国标钢

3 38.25*3玻璃槽 佛山 235#国标钢 4 5+0.76+5夹胶钢化玻璃 江门 优质

5 60*40*1.2方管 佛山 235#国标钢

6 50*50*1.5方管 佛山 235#国标钢

7 20*30*1.5方管 佛山 235#国标钢

8 30*30*1.5方管 佛山 235#国标钢

9 16*16*1.2方管 佛山 235#国标钢

10 10*10*1.0方管 佛山 235#国标钢

11 60*100门铰 佛山 优质

12 100*100*5钢板 佛山 优质

13 200*100插梢 佛山 优质

14 60*40*2方管 佛山 235#国标钢

15 25*38*1.8方管 佛山 235#国标钢 16 30*20*1.2方管 佛山 235#国标钢

17 50*50*1.4方管 佛山 235#国标钢

18 30*30*1.4方管 佛山 235#国标钢

19 6+0.76+6白玻+F绿夹胶钢化玻璃 江门 优质

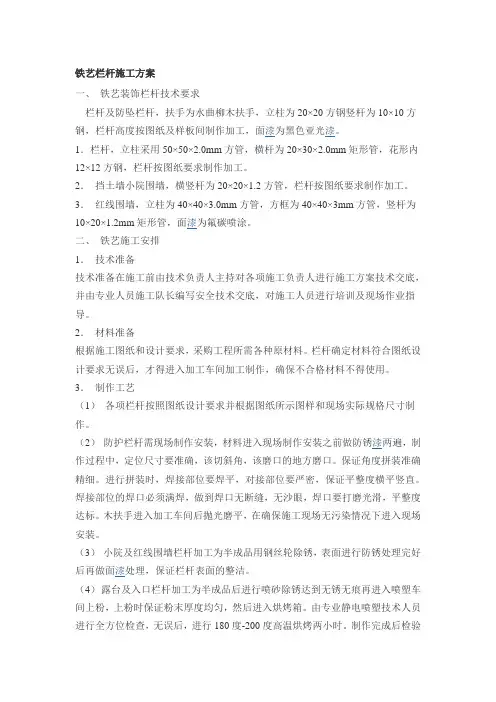

铁艺栏杆施工方案

一、 铁艺装饰栏杆技术要求

栏杆及防坠栏杆，扶手为水曲柳木扶手，立柱为20×20方钢竖杆为10×10方钢，栏杆高度按图纸及样板间制作加工，面漆为黑色亚光漆。

1．栏杆，立柱采用50×50×2.0mm方管，横杆为20×30×2.0mm矩形管，花形内12×12方钢，栏杆按图纸要求制作加工。

2． 挡土墙小院围墙，横竖杆为20×20×1.2方管，栏杆按图纸要求制作加工。

3． 红线围墙，立柱为40×40×3.0mm方管，方框为40×40×3mm方管，竖杆为10×20×1.2mm矩形管，面漆为氟碳喷涂。

二、 铁艺施工安排

1． 技术准备

技术准备在施工前由技术负责人主持对各项施工负责人进行施工方案技术交底，并由专业人员施工队长编写安全技术交底，对施工人员进行培训及现场作业指导。

2． 材料准备

根据施工图纸和设计要求，采购工程所需各种原材料。栏杆确定材料符合图纸设计要求无误后，才得进入加工车间加工制作，确保不合格材料不得使用。

3． 制作工艺

（1） 各项栏杆按照图纸设计要求并根据图纸所示图样和现场实际规格尺寸制作。

（2） 防护栏杆需现场制作安装，材料进入现场制作安装之前做防锈漆两遍，制作过程中，定位尺寸要准确，该切斜角，该磨口的地方磨口。保证角度拼装准确精细。进行拼装时，焊接部位要焊平，对接部位要严密，保证平整度横平竖直。焊接部位的焊口必须满焊，做到焊口无断缝，无沙眼，焊口要打磨光滑，平整度达标。木扶手进入加工车间后抛光磨平，在确保施工现场无污染情况下进入现场安装。

（3） 小院及红线围墙栏杆加工为半成品用钢丝轮除锈，表面进行防锈处理完好后再做面漆处理，保证栏杆表面的整洁。

（4） 露台及入口栏杆加工为半成品后进行喷砂除锈达到无锈无痕再进入喷塑车间上粉，上粉时保证粉末厚度均匀，然后进入烘烤箱。由专业静电喷塑技术人员进行全方位检查，无误后，进行180度-200度高温烘烤两小时。制作完成后检验员根据图纸要求进行检验，成品要求表面光滑清洁度强，整体效果美观大方。用塑料包装纸进行整体包装，以免运输及安装过程中的擦伤损坏。

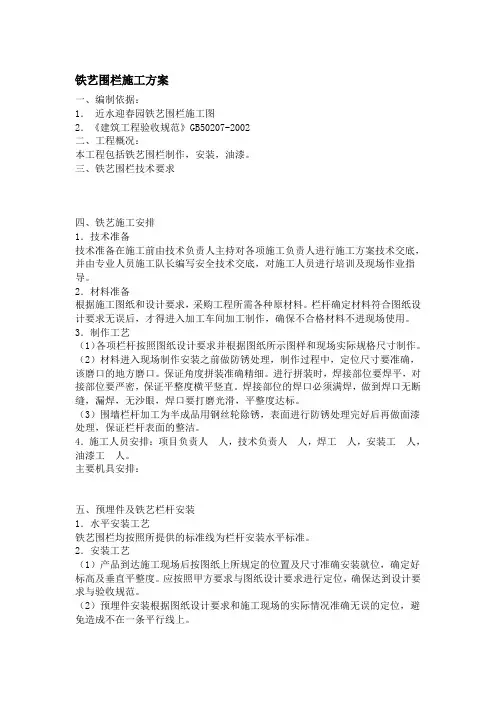

铁艺围栏施工方案一、编制依据：

1． 近水迎春园铁艺围栏施工图

2．《建筑工程验收规范》GB50207-2002

二、工程概况：

本工程包括铁艺围栏制作，安装，油漆。

三、铁艺围栏技术要求

四、铁艺施工安排

1．技术准备

技术准备在施工前由技术负责人主持对各项施工负责人进行施工方案技术交底，并由专业人员施工队长编写安全技术交底，对施工人员进行培训及现场作业指导。

2．材料准备

根据施工图纸和设计要求，采购工程所需各种原材料。栏杆确定材料符合图纸设计要求无误后，才得进入加工车间加工制作，确保不合格材料不进现场使用。

3．制作工艺

（1）各项栏杆按照图纸设计要求并根据图纸所示图样和现场实际规格尺寸制作。

（2）材料进入现场制作安装之前做防锈处理，制作过程中，定位尺寸要准确，该磨口的地方磨口。保证角度拼装准确精细。进行拼装时，焊接部位要焊平，对接部位要严密，保证平整度横平竖直。焊接部位的焊口必须满焊，做到焊口无断缝，漏焊，无沙眼，焊口要打磨光滑，平整度达标。

（3）围墙栏杆加工为半成品用钢丝轮除锈，表面进行防锈处理完好后再做面漆处理，保证栏杆表面的整洁。

4．施工人员安排：项目负责人 人，技术负责人 人，焊工 人，安装工 人，油漆工 人。

主要机具安排：

五、预埋件及铁艺栏杆安装

1．水平安装工艺

铁艺围栏均按照所提供的标准线为栏杆安装水平标准。

2．安装工艺

（1）产品到达施工现场后按图纸上所规定的位置及尺寸准确安装就位，确定好标高及垂直平整度。应按照甲方要求与图纸设计要求进行定位，确保达到设计要求与验收规范。

（2）预埋件安装根据图纸设计要求和施工现场的实际情况准确无误的定位，避免造成不在一条平行线上。 （3）铁艺围栏安装按所提供的标准线抄水平定位安装，预埋间距根据现场尺寸及图纸设计要求，安装定位。

（4）安装偏差必须符合国家规定和设计要求，达到验收标准。

（5）预埋件、铁艺围栏安装必须牢固，安装偏差根据国家规定和设计要求：直线度<3mm，垂直度<3mm，栏杆间距误差<3mm，对角线误差<3mm，预埋件垂直误差<3mm，水平误差<3mm。

1 ****************工程

栏

杆

工

程

施

工

方

案

编 制：

审 核：

编制日期： 年 月 日

2 目 录

目 录……………………………………………………………………2

编制说明…………………………………………………………………3

一、编制依据……………………………………………………………3

二、工程概况……………………………………………………………3

三、施工准备……………………………………………………………3

四、预埋件及铁艺栏杆安装 ……………………………………………4

五、技术质量保证措施…………………………………………………6

六、安全、环保、文明施工……………………………………………6

七、成品保护措施………………………………………………………7

3 栏杆施工方案

编制说明：

本工程栏杆加工、制作均由业主指定厂家生产加工，故本方案编制内容只针对现场安装，容内：阳台、围墙铁艺栏杆及电梯厅防护拦杆。

一、 编制依据：

1． 各户型栏杆施工大样图

2． 招标文件及投标施工组织设计

3． 《建筑工程验收规范》GB50207-2002

二、 工程概况：

本工程**********************工程，由位于南昌县银三角，由****************公司开发。

本工程1、2#楼建筑面积为: 67143.18平方米(其中住宅建筑面积：61419.08平方米,商业建筑面积：5682.82平方米,地下室出风井:41.28平方米；3#楼建筑面积为: 27878.19平方米(其中入口门廊面积：18.72平方米,商业建筑面积：2181.26平方米)；4#楼建筑面积为: 40436.99平方米（其中入口门廊27.36平方米）；5~6#楼建筑面积均为:26379.3平方米，（其中入口门廊18.72平方米），1号（1#~3#）地下室连体建筑面积：15080.61平方米；2号（4#~6#）地下室连体建筑面积：14498.3平方米。本工程地上32 层,地下1层。建筑高度 96.80/97.80/99.25米。结构型式为钢筋混凝土框架-剪力墙现浇结构。
