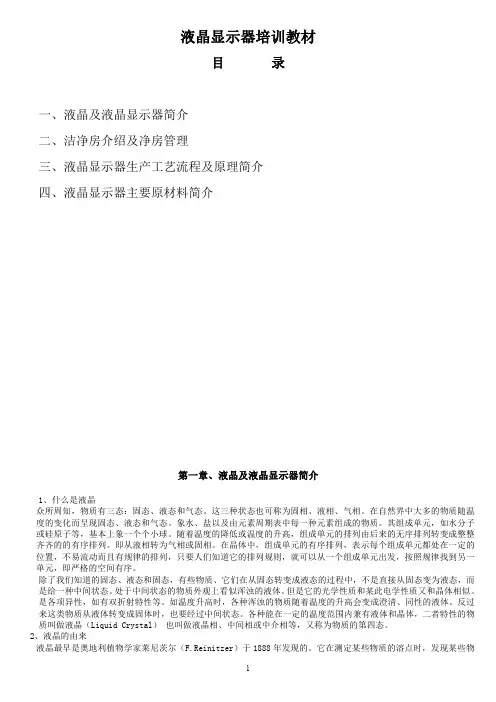

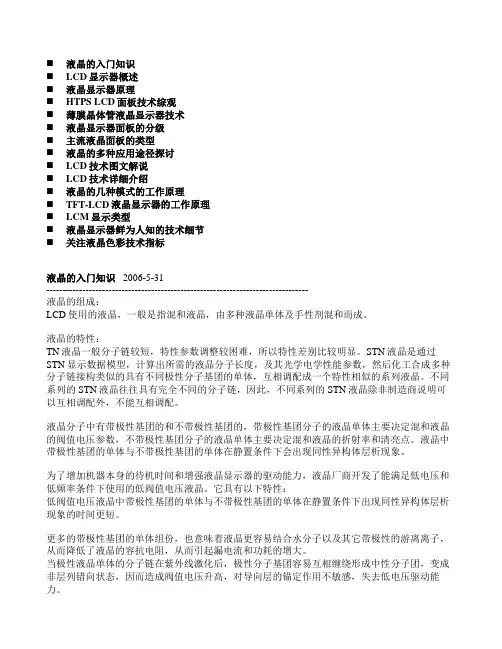

液晶的入门知识 2006-5-31
--------------------------------------------------------------------------------
液晶的组成：
LCD使用的液晶，一般是指混和液晶，由多种液晶单体及手性剂混和而成。
液晶的特性：
TN液晶一般分子链较短，特性参数调整较困难，所以特性差别比较明显。STN液晶是通过STN显示数据模型，计算出所需的液晶分子长度，及其光学电学性能参数，然后化工合成多种分子链接构类似的具有不同极性分子基团的单体，互相调配成一个特性相似的系列液晶。不同系列的STN液晶往往具有完全不同的分子链，因此，不同系列的STN液晶除非制造商说明可以互相调配外，不能互相调配。
液晶分子中有带极性基团的和不带极性基团的，带极性基团分子的液晶单体主要决定混和液晶的阀值电压参数，不带极性基团分子的液晶单体主要决定混和液晶的折射率和清亮点。液晶中带极性基团的单体与不带极性基团的单体在静置条件下会出现同性异构体层析现象。
为了增加机器本身的待机时间和增强液晶显示器的驱动能力，液晶厂商开发了能满足低电压和低频率条件下使用的低阀值电压液晶。它具有以下特性：
低阀值电压液晶中带极性基团的单体与不带极性基团的单体在静置条件下出现同性异构体层析现象的时间更短。
更多的带极性基团的单体组份，也意味着液晶更容易结合水分子以及其它带极性的游离离子，从而降低了液晶的容抗电阻，从而引起漏电流和功耗的增大。

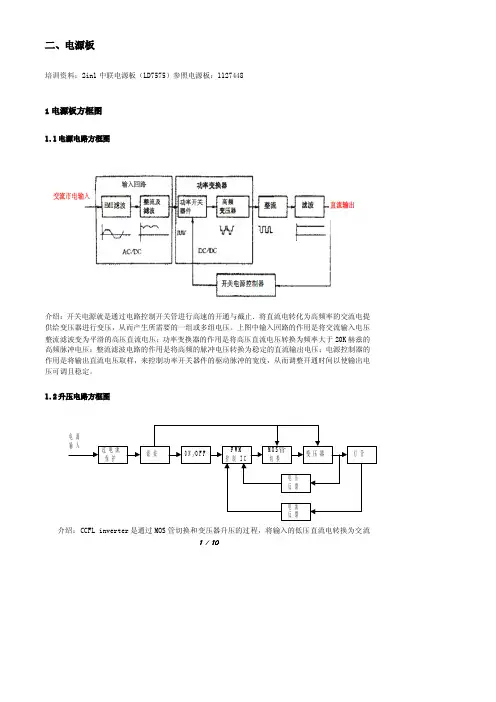

1/10二、电源板培训资料：2in1中联电源板（LD7575）参照电源板：11274481电源板方框图1.1电源电路方框图
介绍：开关电源就是通过电路控制开关管进行高速的开通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压。上图中输入回路的作用是将交流输入电压整流滤波变为平滑的高压直流电压；功率变换器的作用是将高压直流电压转换为频率大于20K赫兹的高频脉冲电压；整流滤波电路的作用是将高频的脉冲电压转换为稳定的直流输出电压；电源控制器的作用是将输出直流电压取样，来控制功率开关器件的驱动脉冲的宽度，从而调整开通时间以使输出电压可调且稳定。1.2升压电路方框图过电流保护电源输入滤波ON/OFFPWM控制ICMOS管切换变压器灯管电压反馈电流反馈介绍：CCFLinverter是通过MOS管切换和变压器升压的过程，将输入的低压直流电转换为交流2/10的高压输出的一种逆变器。图中输入的直流电源经过保险丝和滤波电容，其中一路到MOS管和变压器，另外一路通过ON/OFF开关向IC供电。PWM控制IC输出两路脉宽可调的方波信号（频率50K左右），分别驱动两个MOS管，切换流经变压器初级两个相反方向的电流，再通过较大匝比的变压器升压即输出一个正弦的高压点亮灯管。电压反馈部分的作用是当输出电压异常（如灯管开路或打火)时,IC能及时保护中止输出；电流反馈的作用是通过电流取样信号到IC，实时检测及控制输出电流，保持灯管亮度的稳定。2电源板技术规格输入电压：AC90~260V50Hz/60Hz输出电压：DC+12V、DC+5V空载（输入AC230V）：<1W使用环境：0至50摄氏度工作湿度：10%~90%电源输出输出电压纹波和噪声DC+5V50mVDC12V120mV输入参数符号最小值典型值最大值单位备注输入电压Vin11.012.013.0V输入电流Iin22.3AVin=12V,Von/Voff=5V,Vadj=0V,RL=PANEL输入功率Pin25.030.0WVin=12V,Von/Voff=5V,Vadj=0V,RL=PANEL开关电压Von/Voff0.01.0VOffstate2.04.05.0Onstate亮度调整电压Vadj5.00.0V效率Eff82.0%Vin=12V,Von/Voff=5V,Vadj=0V,RL=PANEL输出参数符号最小值典型值最大值单位备注灯管电流（亮）IL7.07.58.0mAVin=12V,Von/Voff=5V,Vadj=0V,RL=PANEL灯管电流（暗）IL2.73.13.5AVin=12V,Von/Voff=5V,Vadj=5V,RL=PANEL灯管工作电压VL673.0VrmsVin=12V,Von/Voff=5V,Vadj=0V,RL=PANEL灯管工作频率FL45.050.055.0KHzVin=12V,Von/Voff=5V,Vadj=0V,RL=PANEL,T=25度3/10开路电压VS1600.0VrmsVin=12V,Von/Voff=5V,Vadj=0V,RL=无穷大开路保护VLLATCHVin=12V,Von/Voff=5V,Vadj=0V,RL=无穷大短路保护VLLATCHVin=12V,Von/Voff=5V,Vadj=0V,RL=25K（HihgtvoltagetoGND)3电源板接口序号接口名称描述序号接口名称描述1CN101AC90~260V50/60Hz市电输入3CN1、CN2CCFL接口1、22CN202M.Bpower,Inverter控制4CN3、CN4CCFL接口3、4CN2026PIN/2.0mm脚序号定义描述脚序号定义描述112V电源输出（M.BNC）5GND地25V电源输出6ON/OFF背光开关控制35V电源输出7ADJ背光亮度调整4GND地4/104主要芯片PIN定义4.1PWMICU101LD7575LD7575PWMIC101脚序号定义描述脚序号定义描述1RT开关频率设置5OUT栅极驱动输出（MOSFET）2COMP电压反馈6VCC电源电压输入3CS电流检测（MOSFET）7NC空脚4GND地8HV启动电流4.2PWMICU1BIT3713BIT3713PWMU1脚序号定义描述脚序号定义描述1INN误差放大器的反相输入9OUT2输出22CMP误差放大器输出10VDD电源输入3LOAD连接高频三角波发生器开关，低于1.3V为OFF，等于1.3V为ON11PWMOUT第2个低频PWM发生器输出4CTOSC连接外部电容，决定PWM控制频率12CTPWM设置第二个低频PWM发生器工作频率。1.0V时〜2.5V三角波输出5TIMER内部参考电流和连接外部电容，决定了启动和初始化的时间。13PWMDC第二个低频率的PWM控制输入6ONOFF打开或关闭IC转向控制脚。14OUTADJ输出调整7GND接地。15ISEN负载检测8OUT1输出116MODSEL设置第二个低频PWM发生器输出极5/10性

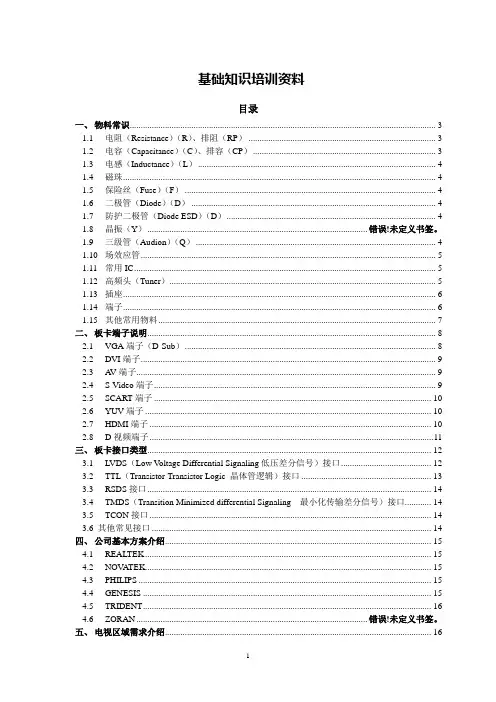

1 基础知识培训资料
