LED大屏幕的特点及显示技术简介
随着经济和时代的发展，人们的生活方式有了巨大的变化。传统的CRT显示器已经不能满足人们的要求，大屏幕投影设备已经成为了网络时代重要的显示设备。大屏幕(big screen)指直观式彩电或背投式投影电视中的大屏幕。通常，屏幕的对角线尺寸大都在40英寸以上。下面我们一起来了解一下LED大屏幕的特点及显示技术简介。
LED大屏幕
LED大屏幕(LED panel)：LED就是light emitting diode ，发光二极管的英文缩写，简称LED。它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红、绿、蓝三色小灯组成，靠灯的亮灭来显示字符。用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示大屏幕。LED大屏幕是21世纪广告业发展的趋势，是具有音视频功能的户内外广告展示设备，属国际领先的高科技产品。该设备外观新颖独特，其面积可随意调整，不仅能播放音视频广告节目，而且四面还可装固定灯箱广告位，现各地政府都鼓励推行使用户外LED大屏幕，陆续取消帆布广告、灯箱广告审批。户外LED大屏幕是帆布广告、灯箱广告的理想替代产品，能为您带来巨大的社会效益和丰富的经济效益。
LED大屏幕特点
1. 户外全彩LED大屏幕广泛应用在公共场所、广告宣传、城市道路网、城市停车场、铁路、地铁等交通引导系统、高速公路等。
2. 采用VGA同步技术，大屏内容与CRT同步，更换广告内容简洁方便;超大画面、超强视觉、亮度高、寿命长。
3. 色彩丰富，显示方式变化多样(图形、文字、三维、二维动画、电视画面等)。
4.外观新颖独特，可提升城市科技水平，丰富城市居民文化生活，居民更易接收。
大屏幕显示技术分类
随着科技发展以及显示的要求，大屏幕系统在各行各业的应用也越来越多，对于大屏幕系统来说，显示技术主要有以下几种：
LED显示屏培训教材
一．LED显示屏技术参数解释
1。 基本发光点
①。LED发光管
发光二极管,是一种固态的半导体器件，它可以直接把电转化为光。LED的心脏是一个半导体的晶片,晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体,在这边主要是电子。但这两种半导体连接起来的时候,它们之间就形成一个“P-N结”.当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。
②。LED模块
由若干晶片构成发光矩阵，用环氧树脂封装于塑料壳内，常用的为8X8、16X16等点阵模块。
③.LED集束管
为提高亮度,增加视距,将两只以上至数十只LED集成封装成一只集束管，作为一个像素。这种LED集束管主要用于制作间距较大的户外屏,又称为像素筒.
④.贴片式LED发光灯（或称SMD LED）
就是LED发光灯的贴焊形式的封装,可用于户内全彩色显示屏,可实现单点维护，有效克服马赛克现象.
2。LED显示屏
①.LED屏体
将LED模块或集束管按照实际需要大小拼装排列成矩阵，配以专用显示电路,直流稳压电源，软件，框架及外装饰等，即构成LED显示屏。
②.屏体分辨率
LED显示屏横向像素点数乘以纵向像素点数，即为屏体分辨率.
③。单元板
显示屏的主体组成单元，由发光材料及驱动电路构成.室内屏通常由单元板构成.
④。模组
户外显示屏的最小显示单元。由若干个发光二极管按照一定的排列顺序,通过焊接、灌胶等工艺封装在固定的模壳里,便成为一个模组。
⑤。单元箱体
显示屏的主体组成单元，由单元板按一定次序组成.户外屏通常由单元箱体构成。

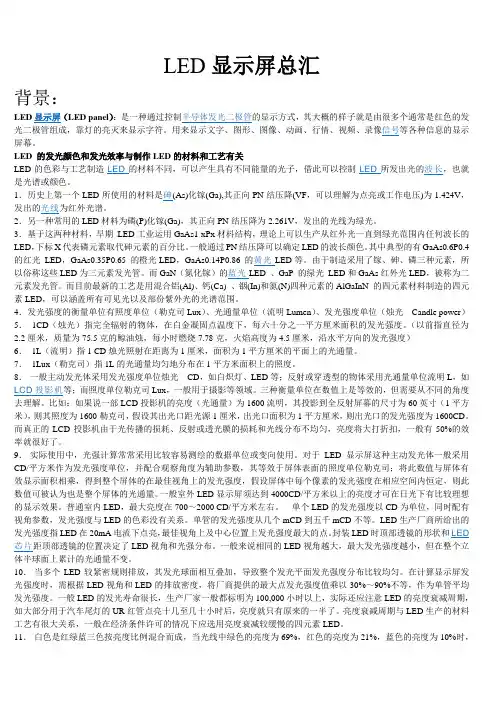

LED显示屏总汇
背景：
LED显示屏（LED panel）：是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
LED 的发光颜色和发光效率与制作LED的材料和工艺有关
LED的色彩与工艺制造LED的材料不同，可以产生具有不同能量的光子，借此可以控制LED所发出光的波长，也就是光谱或颜色。
1．历史上第一个LED所使用的材料是砷(As)化镓(Ga),其正向PN结压降(VF，可以理解为点亮或工作电压)为1.424V，发出的光线为红外光谱。
2．另一种常用的LED材料为磷(P)化镓(Ga)，其正向PN结压降为2.261V，发出的光线为绿光。
3．基于这两种材料，早期 LED工业运用GaAs1-xPx材枓结构，理论上可以生产从红外光一直到绿光范围内任何波长的LED，下标X代表磷元素取代砷元素的百分比。一般通过PN结压降可以确定LED的波长颜色。其中典型的有GaAs0.6P0.4
的红光 LED，GaAs0.35P0.65 的橙光LED，GaAs0.14P0.86 的黄光LED等。由于制造采用了镓、砷、磷三种元素，所以俗称这些LED为三元素发光管。而GaN（氮化镓）的蓝光LED 、GaP 的绿光 LED和GaAs红外光LED，被称为二元素发光管。而目前最新的工艺是用混合铝(Al)、钙(Ca) 、铟(In)和氮(N)四种元素的AlGaInN 的四元素材料制造的四元素LED，可以涵盖所有可见光以及部份紫外光的光谱范围。
4．发光强度的衡量单位有照度单位（勒克司Lux）、光通量单位（流明Lumen）、发光强度单位（烛光 Candle power）
5． 1CD（烛光）指完全辐射的物体，在白金凝固点温度下，每六十分之一平方厘米面积的发光强度。（以前指直径为2.2厘米，质量为75.5克的鲸油烛，每小时燃烧7.78克，火焰高度为4.5厘米，沿水平方向的发光强度）
如果文档合适请下载打赏支持

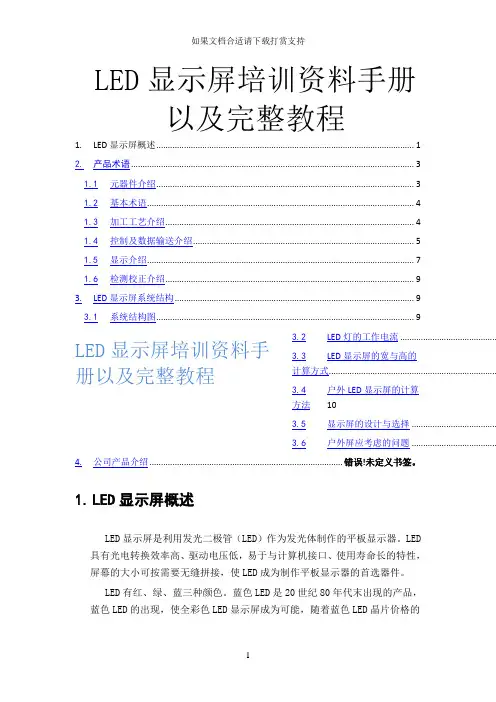

1 LED显示屏培训资料手册
以及完整教程
1. LED显示屏概述 ................................................................................................................ 1
2. 产品术语 ........................................................................................................................... 3
1.1 元器件介绍 ................................................................................................................ 3
1.2 基本术语 .................................................................................................................... 4
1.3 加工工艺介绍 ............................................................................................................ 4
1.4 控制及数据输送介绍 ................................................................................................ 5
1.5 显示介绍 .................................................................................................................... 7
