民用智能燃气表通用技术要求

  • 格式：docx
  • 大小：12.92 KB
  • 文档页数：2

民用智能燃气表通用技术要求

民用智能燃气表通用技术要求:

一、总则

1.1 适用范围

本标准适用于量程不大于6300 m3，压力不大于0.6MPa的民用智能燃气表。

1.2 内容范围

燃气表的性能要求、技术参数、试验方法等。

1.3 安全要求

智能燃气表在使用过程中应符合国家有关安全要求，并应能够防止燃气泄漏，保障使用安全。

二、技术要求

2.1 电气参数

燃气表采用电池供电，电池电压应大于DC 3V，耐压应大于 DC 4V，电池寿命应不少于5年。

2.2 测量精度

燃气表的表体精度应不小于级差，流量精度应符合GB/T 6968-2008《燃气表》的要求。

2.3 读数稳定

经过60min 内的供电恒定试验，电子表的气量读数应保持稳定，读数变化不大于百分之零点二，表体读数变化不大于百分之零点一。

2.4 功能检查

经过智能燃气表手动操作、开盖检查、电源连接试验、模拟压力试验等多种测试，保证燃气表的各个功能正常工作。

2.5 抗干扰能力

智能燃气表应具有良好的抗湿热和电磁干扰能力，在环境温度为-35℃～+55℃(+25℃±10℃)条件下，正常工作，智能燃气表的准确度未受外界因素影响。

2.6 防护性能

智能燃气表应具有良好的防护性能，能防止外部气体、尘埃、汽油等有害物质侵入表内。

三、检验方法

3.1 技术性能试验

智能燃气表检验时应进行读数检查、电源压力测试、查看模块运行状态、检测表体部件、气密性试验等检查项目，以确保燃气表完全符合技术要求。

3.2 性能参数试验

性能参数试验包括气量准确性试验、工作压力试验、流量稳定试验、表体准确性试验等。

3.3 误差试验

燃气表的误差测试根据用户需求可分为表体误差测试和燃气量误差测试两部分，通过改变环境参数、表体转速等加以检验，确保燃气表能够正常工作。

合集下载

民用智能燃气表通用技术要求

民用智能燃气表通用技术要求

CGAS

中国城市燃气协会标准

CGASXXXXX-2016

民用智能燃气表通用技术要求

（征求意见稿）

2016年12月

XXXX-XX-XX实施 XXXX-XX-XX发布

中国城市燃气协会 发布 CGASXXXXX—2016

I 目 次

前言 ..................................................................................II

1 范围 ...................................................................................................................................................................3 2 规范性引用文件 ...............................................................................................................................................3 3 术语和定义 .......................................................................................................................................................3 4 结构和原理 .......................................................................................................................................................7 5 一般要求 ...........................................................................................................................................................8 6 功能要求 .........................................................................................................................................................12 7 试验方法 .........................................................................................................................................................17 8 标志、包装、运输与贮存 .............................................................................................................................22

智能燃气表电机阀检测技术要求及标准解析

智能燃气表电机阀检测技术要求及标准解析

31环境技术/

Environmental TechnologynvironmentalTechnologyE环境技术增刊

Ａｂｓｔｒａｃｔ：As the core component in the smart gas meters for the safety of using gas, motor valve

products lack the supervision of industry standards and national standards. In this paper, focusing

on the smart gas meter motor valve, the relevant technical requirements and indexes of the current

inspection standards are analyzed, and as the emphasis, the ‘Zhejiang Manufacturing’ group standard

T/ZZB 0728-2018 ‘Smart Gas Meter Motor Valve’ is compared with the domestic and foreign standards,

industry standards and the technical norms of the main domestic instrument manufacturers. The test

requirements for motor valve products of smart gas meter are analyzed in detail from three aspects of

product reliability, safety and applicability.

Ｋｅｙ　ｗｏｒｄｓ：smart gas meter; motor valve; screw valve; reliability; quick shutdown valve; explosion

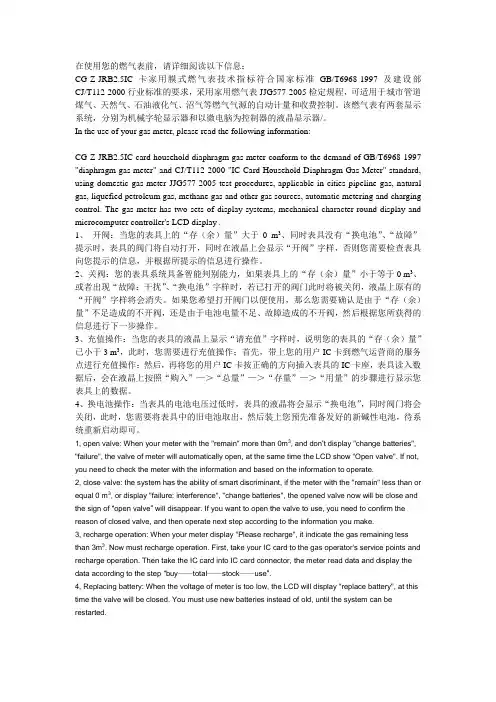

IC 燃气表说明书

IC 燃气表说明书

在使用您的燃气表前，请详细阅读以下信息：

CG-Z-JRB2.5IC卡家用膜式燃气表技术指标符合国家标准GB/T6968-1997及建设部CJ/T112-2000行业标准的要求，采用家用燃气表JJG577-2005检定规程，可适用于城市管道煤气、天然气、石油液化气、沼气等燃气气源的自动计量和收费控制。该燃气表有两套显示系统，分别为机械字轮显示器和以微电脑为控制器的液晶显示器/。

In the use of your gas meter, please read the following information:

CG-Z-JRB2.5IC card household diaphragm gas meter conform to the demand of GB/T6968-1997

"diaphragm gas meter" and CJ/T112-2000 "IC Card Household Diaphragm Gas Meter" standard,

using domestic gas meter JJG577-2005 test procedures, applicable in cities pipeline gas, natural

gas, liquefied petroleum gas, methane gas and other gas sources, automatic metering and charging

control. The gas meter has two sets of display systems, mechanical character-round display and

microcomputer controller's LCD display .

1、 开阀：当您的表具上的“存（余）量”大于0 m3、同时表具没有“换电池”、“故障”提示时，表具的阀门将自动打开，同时在液晶上会显示“开阀”字样，否则您需要检查表具向您提示的信息，并根据所提示的信息进行操作。

民用IC卡智能燃气表基本原理及计量传感器简【VIP专享】

民用IC卡智能燃气表基本原理及计量传感器简【VIP专享】

民用IC卡智能燃气表基本原理及计量传感器简介

2010-8-25郭延宏分享到： QQ空间 新浪微博 开心网 人人网

民用智能燃气表是一种利用现代微电子技术、现代传感器技术、及控制技术

对用气量进行计量并进行用气控制、数据传递及结算交易的新型燃气表。具有计

量准确，性能可靠，使用安全方便等特点，作为民用燃气终端计量设备，可降低

燃气企业经营管理成本，有效提高供气企业的信息化和科学化管理水平。

民用智能燃气表按气量输入方式有接触式和非接触式，按显示方式有单显表

、双显表，按控制阀门安装位置分一体式和分体式，按数据传输方式有无线远传

式和有线集抄式，按数据卡分有逻辑加密卡和CPU卡等，其计量工作原理大致相

同，均由基表、采样部件（传感器）、信息载体（如IC卡、CPU卡、无线等）、

计量电路、主电路控制系统以及气路通断控制电机阀、显示提示装置及电源（电

池）等组成。下面以IC卡智能燃气表为例介绍其基本工作原理：

一、IC卡燃气表的硬件部分及作用：

1、基表：燃气流量的原始计量器，智能燃气表的计量精度主要由基表来保证，

民用智能燃气表一般选用符合GB/T6968-1997《膜式煤气表》规定的B级皮膜表

作为基准计量器。

2、控制器：控制器一般由计量传感器电路、微功耗单片机、微功耗阀门、电压

测试电路、防窃气电路等部分组成(如图所示)。具有精确记数功能、功能卡传输

媒介功能、阀门自动处理功能、非法操作处理功能、欠压处理功能、掉电处理功

能、数据下载功能、数据显示与声音提示功能等。采用单片机对传感器的脉冲进

行计量、分析处理，并驱动相应的部件进行控制。主要包括CPU、读写卡接口、

显示、计数等辅助部件，是IC卡燃气表的核心设备。

3、控制阀：在控制电路的驱动下控制燃气的通断。主要分电磁阀和电机阀：电

磁阀主要在早期分体式产品上采用，由电磁线圈产生的磁力来控制阀门的开启或

闭合，存在抗干扰能力差，阀门动作瞬间电流大，阀门动作不到位，体积较大，

易人为破坏等问题。电机阀由直流电机来控制阀门的开启或闭合，具有抗干扰能力强，阀门动作到位好，体积小，易内置。现在民用智能燃气表主要采用电机阀
