CKE2500/250t履带吊内蒙布连工程负荷试验方案
一、概述
起重机型号：CKE2500履带式。牌号商标：日本神钢。技术参数：主臂工况，臂长51.8m。安装于布连电厂。
主钩：最大工作幅度为46.5m，额定吊重12.1t；
最小工作幅度为9.9m，最大起重量88.6t。
在本工程中，由于起重机的规格比较大，现场无法找到相应的吊重，而在该工况下将来现场实际最大吊重不超过58.39t左右，试吊采用20.75m的工作幅度，额定起重量为43.2t。
二、试吊前的准备
1).试吊前吊机的检查
吊机安装完毕，应进行认真检查，检查项目有：
1． 检查臂架是否有扭曲变形。
2． 检查各处滑轮是否转动灵活，有无卡滞现象。
3． 检查臂架拉索是否安装正确，两根拉索是否有扭结现象。
4． 检查各处销轴是否安装到位，锁销和开口销是否安装齐全完好。
5． 检查各处限位是否安装齐全完好，能否正常运行。
6． 检查卷扬机上钢丝绳排列是否整齐，有无乱绳现象。
7． 检查各处润滑及液压油是否按要求加到位。
8． 检查主、副卷扬的制动器运行是否正常可靠。
2).试吊重物
试吊重物采用路基板，试吊重量含吊具重量。路基板总共9块，总重量为43.2t，平均每块重4.8t。
三、试吊步骤
1.空载试验：
在极限位置内，做吊钩升降动作，检查限位器是否灵敏可靠，起升机构各运动部件是否灵活，钢丝绳在卷筒上的排列情况；机体向左、右回转360°；前进、后退行驶各15m。确认合格后方可进行下一步试验。
2.静载试吊：
吊重43.2t×1.25 =54t，工作幅度20.5m。 采用Φ32的钢丝绳2对，10t卡环4个，安全系数5倍，挂4个吊点起吊9块路基板。
带载后离地200－300mm，静止约10分钟，重物与地面距离应保持不变。
3.动负荷试验
吊重43.2t×1.1=47.52t，工作幅度20.75m。
采用Φ32的钢丝绳2对，15t卡环4个，安全系数7倍，挂4个吊点起吊7块路基板。
带载后离地300－500mm，做以下动作：吊钩起落各3次，来回行走15m 各2次，全程回转各2次。制动时检查吊钩是否有溜钩现象，验证制动时整机的稳定性。
四、试吊注意事项
1． 在天气晴朗、风力小于5级(8.3m/s)的情况下进行试吊。工作位置应夯实，并铺上路基板。
1. 试吊前技术负责人应向所有参加试吊人员交底，并明确分工，各负其责。
2. 试吊重量必须准确，误差不大于2%。
3. 试吊过程中，若出现异常现象，应立即停止试吊，待查明原因，并进行修复后，方可继续试吊。
4. 统一指挥，严格按照上述试吊步骤进行，并作好试吊记录。

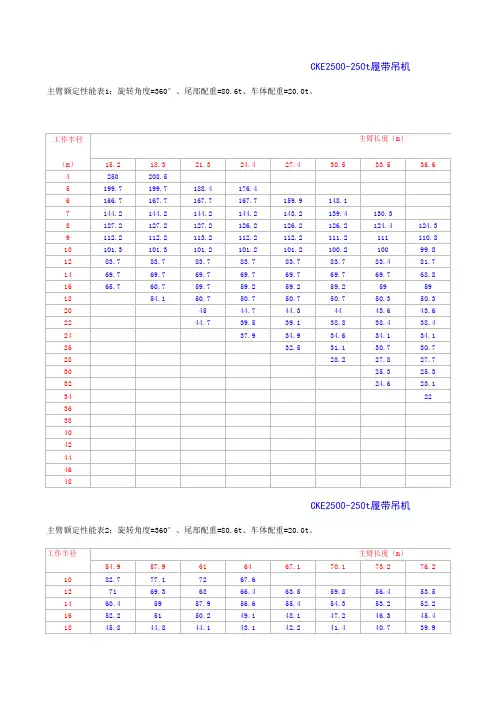

五、51.8m主臂工况下的起重性能表
臂长
幅度 48.8m 51.8m 54.9m
9.0m 9.5m/94.7 9.9m/88.2
10.0m 89.6 87.2 10.4m/82.7
12.0m 74.0 72.1 71.0
14.0m 62.2 61.2 60.4
16.0m 54.1 52.8 52.2
18.0m 47.4 46.3 45.8
20.0m 42.0 41.0 40.6
22.0m 36.9 36.6 36.4
24.0m 32.7 32.3 32.5
26.0m 29.2 28.8 29.0
28.0m 26.2 25.9 26.1
30.0m 23.7 23.4 23.6
32.0m 21.6 21.2 21.4
34.0m 19.7 19.3 19.5
36.0m 18.4 17.7 17.9
38.0m 16.7 16.3 16.4 40.0m 15.4 15.0 15.2
42.0m 14.3 13.9 14.0
44.0m 43.8m/13.3 12.8 13.0
46.0m 11.9 12.1
48.0m 46.5m/11.7 11.2
49.1m/10.8
reeves 8 8 6
