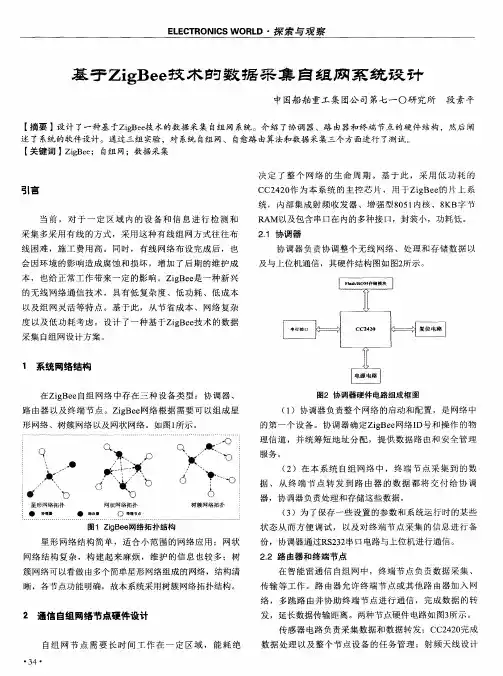

基予ＺｉｇＢｅｅ技术的数据呆集自组网系统设计　

中国船舶重工集团公司第七一。研究所段素平　

【摘要】设计了一种基于ｚｉｇＢｅｅ技术的数据采集自组网系统。介绍了协调器、路由器和终端节点的硬件结构，然后阐　述了系统的软件设计。通过三组实验，对系统自组网、自愈路由算法和数据采集三个方面进行了测试。　【关键词】ＺｉｇＢｅｅ；自组网；数据采集　

引言　

当前，对于一定区域内的设备和信息进行检测和　采集多采用有线的方式，采用这种有线组网方式往往布　线困难，施工费用高。同时，有线网络布设完成后，也　

会因环境的影响造成腐蚀和损坏，增加了后期的维护成　本，也给正常工作带来一定的影响。ＺｉｇＢｅｅ是一种新兴　

的无线网络通信技术，具有低复杂度、低功耗、低成本　

以及组网灵活等特点。基于此，从节省成本、网络复杂　度以及低功耗考虑，设计了一种基于ＺｉｇＢｅｅ技术的数据　

采集自组网设计方案。　

１系统网络结构　

ｒｏ

．　／ｉ－－　／　，　：　、ｋ　ｒ（　、、、　、　／　、、、、　（＝『　１．（　ｏ　ｕ　ｉ　

２通信自组网络节点硬件设计　

・３４・　自组网节点需要长时间工作在一定区域，能耗绝　决定了整个网络的生命周期。基于此，采用低功耗的　

ＣＣ２４２０作为本系统的主控芯片，用于ＺｉｇＢｅｅ的片上系　

统，内部集成射频收发器、增强型８０５１内核、８ＫＢ字节　ＲＡＭ以及包含串口在内的多种接口，封装小，功耗低。　

２．１协调器　协调器负责协调整个无线网络、处理和存储数据以　

及与上位机通信，其硬件结构图如图２所示。　

图２协调器硬件电路组成框图　（１）协调器负责整个网络的启动和配置，是网络中　

的第一个设备。协调器确定ＺｉｇＢｅｅ网络ＩＤ号和操作的物　理信道，并统筹短地址分配，提供数据路由和安全管理　

服务。　（２）在本系统自组网络中，终端节点采集到的数　

据、从终端节点转发到路由器的数据都将交付给协调　器，协调器负责处理和存储这些数据。　

基于Ｚｉｇｂｅｅ的井下人员定位　

监测系统的设计与研究　

王同泉崔建明　

（太原理工大学电气与动力工程学院，太原０３００２４）　研究与开发　

摘要　针对目前井下人员定位系统功能单一，组网能力较弱并且容易出现漏检的情况，设　

计了一种基于Ｚｉｇｂｅｅ技术的人员定位监测系统，并对适合Ｚｉｇｂｅｅ技术定位系统的ＲＳＳＩ测距算　法进行了差分修正，提高了定位系统的准确度，同时设计了系统的网关和定位流程，使整个系　

统能更好地满足井下人员定位的需求。通过上位机ｚ—Ｌｏｃ￣ｉｏｎ的实验测试，得到了较为理想的　

测试效果。　关键词：人员定位；组网；Ｚｉｇｂｅｅ；ＲＳＳＩ；Ｚ．Ｌｏｃａｔｉｏｎ　

Ｄｅｓｉｇｎｉｎｇ　ａｎｄ　Ｒｅｓｅａｒｃｈ　ｏｆ　Ｕｎｄｅｒ　Ｍｉｎｅ　Ｐｅｒｓｏｎｎｅｌ　Ｐｏｓｉｔｉｏｎｉｎｇ　ａｎｄ　

Ｍｏｎｉｔｏｒｉｎｇ　Ｓｙｓｔｅｍ　Ｂａｓｅｄ　ｏｎ　Ｚｉｇｂｅｅ　

Ｗａｎｇ　Ｔｏｎｇｑｕａｎ　Ｃｕｉ　Ｊｉａｎｍｉｎｇ　

（Ｓｃｈｏｏｌ　ｏｆ　Ｅｌｅｃｔｒｉｃａｌ　ａｎｄ　Ｄｙｎａｍｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ　ｏｆ　Ｔａｉｙｕａｎ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｔａｉｙｕａｎ　０３００２４）　

Ａｂｓｔｒａｃｔ　Ｆｏｒ　ｔｈｅ　ｃｕｒｒｅｎｔ　ｃｏａｌ　ｍｉｎｅ　ｕｎｄｅｒｇｒｏｕｎｄ　ｆｕｎｃｔｉｏｎｓ　ｏｆ　ａ　ｓｉｎｇｌｅ　ｎｅｔｗｏｒｋ　ｌｏｃａｔｉｏｎ．ｔｈｅ　ｂａｄ　

ｎｅｔｗｏｒｋ　ａｎｄ　ｐｒｏｎｅ　ｔｏ　ｔｈｅ　ｃａｓｅ　ｏｆ　ｍｉｓｓｅｄ．Ｗｉｒｅｌｅｓｓ　ｌｏｃａｔｉｏｎ　ｓｙｓｔｅｍ　ｏｆ　ｍｉｎｅ　ｉｓ　ｄｅｓｉｇｎｅｄ　ｉｎ　ｔｈｉｓ　ｐａｐｅｒ　

ｂａｓｅｄ　ｏｎ　Ｚｉｇｂｅｅ　ｔｅｃｈｎｏｌｏｇｙ　ａｎｄ　ｉｍｐｒｏｖｅｓ　ｔｈｅ　ｌｏｃａｔｉｏｎ　ａｌｇｏｒｉｔｈｍ　ｆｏｒ　ｔｈｅ　ｌｏｃａｔｉｏｎ　ｓｙｓｔｅｍ，ａｎｄ　

ｉｍｐｒｏｖｅｓ　ｔｈｅ　ａｃｃｕｒａｃｙ．Ｍｅａｎｗｈｉｌｅ　ｔｈｉｓ　ｐａｐｅｒ　ｄｅｓｉｇｎｓ　ｔｈｅ　Ｇａｔｅｗａｙ　ａｎｄ　Ｌｏｃａｔｉｏｎ　ｆｌｏｗ　ｃｈａｒｔ　ｔｏ　ｍｅｅｔ　ｔｈｅ　ｌｏｃａｔｉｏｎ　ｕｎｄｅｒｇｒｏｕｎｄ　ｐｅｒｓｏｎａｌ　ｓｙｓｔｅｍ　ｗｅｌ１．Ｔｈｅ　ｔｅｓｔ　ｇｅｔｓ　ｍｏｒｅ　ｓａｔｉｓｆａｃｔｏｒｙ　ｒｅｓｕｌｔｓ　ｔｈｒｏｕｇｈ　ｔｈｅ　ＰＣ　
