墙面抹灰养护措施

龙源期刊网

墙面抹灰开裂的原因及防治措施探讨

作者：宋杰

来源：《世界家苑》2017年第05期

摘要：墙面抹灰开裂是影响施工质量和外观美观的问题之一，抹灰开裂还可能造成人员安全威胁，如何治理和防治墙面抹灰开裂是管理人员共同关心的问题。本文通过分析墙面抹灰开裂的几种形式，阐述了引起开裂的原因，最后探讨了防治抹灰开裂的防治措施，希望通过本文的研究，可以给日后的施工提供一定的借鉴价值。

关键词：墙面；抹灰开裂；裂缝原因；防治措施

近年来，人们对居住环境条件越来越重视，同时，对建筑物的质量要求也越来越注重，而墙体抹灰开裂一直困扰着人们，抹灰是施工质量控制中的重要内容之一，它的质量高低影响着工程整体质量的评定。因此，需要根据实际工程情况，采取合适的作业方式，及时处理抹灰施工中遇见的问题，注重细节施工质量才能提高整个项目的施工质量，为我国建筑行业的发展奠定坚实基础。

1墙面抹灰开裂的主要形式

（1）龟裂。外墙面的抹灰材料大多使用的是水泥砂浆，一旦开裂，墙面上会出现数量很多且细小的裂纹，呈无规律分布。发生龟裂现象不严重时，一般不会影响建筑物的结构性能，但是，当龟裂现象严重时，将会使墙面出现空鼓现象，如果墙面是暴露在外界空气中，再遇上雨雪天气，雨水、雪水等进去裂缝中，将会致使抹灰层出现脱落，对居民正常生活造成影响。（2）空鼓裂缝。该种裂缝在最开始的时候不容易被人发现，一旦发现的时候，裂缝的宽度和深度就会比较深了，如果此时没有采取措施治理，将会造成人身安全威胁。（3）材料差异裂缝。建筑物中的材料是多种多样的，不同的地方采用的材料也不尽相同。比如，墙体中使用的材料和梁柱中的材料可能因为材质、强度等方面的原因，导致墙面上出现水平或者垂直的裂缝。（4）“八”字型裂缝。这种裂缝多数发生在门、窗洞口，发生在墙体上开裂深度都比较深，主要是由于温度所引起的裂缝，一旦开裂影响的不单单是墙体表面，墙内的砌体结构也可能会受到影响。

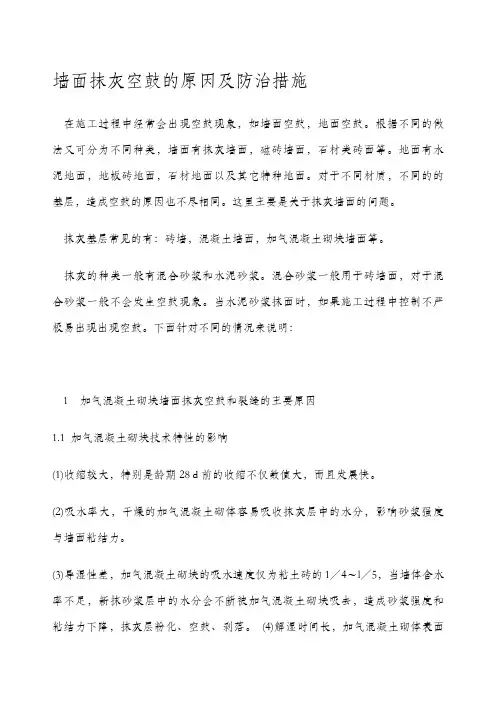

墙面抹灰空鼓的原因及防治措施

在施工过程中经常会出现空鼓现象，如墙面空鼓，地面空鼓。根据不同的做法又可分为不同种类，墙面有抹灰墙面，磁砖墙面，石材类砖面等。地面有水泥地面，地板砖地面，石材地面以及其它特种地面。对于不同材质，不同的的基层，造成空鼓的原因也不尽相同。这里主要是关于抹灰墙面的问题。

抹灰基层常见的有：砖墙，混凝土墙面，加气混凝土砌块墙面等。

抹灰的种类一般有混合砂浆和水泥砂浆。混合砂浆一般用于砖墙面，对于混合砂浆一般不会发生空鼓现象。当水泥砂浆抹面时，如果施工过程中控制不严极易出现出现空鼓。下面针对不同的情况来说明：

1 加气混凝土砌块墙面抹灰空鼓和裂缝的主要原因

1.1 加气混凝土砌块技术特性的影响

(1)收缩较大，特别是龄期28 d前的收缩不仅数值大，而且发展快。

(2)吸水率大，干燥的加气混凝土砌体容易吸收抹灰层中的水分，影响砂浆强度与墙面粘结力。

(3)导湿性差，加气混凝土砌块的吸水速度仅为粘土砖的1／4～l／5，当墙体含水率不足，新抹砂浆层中的水分会不断被加气混凝土砌块吸去，造成砂浆强度和粘结力下降，抹灰层粉化、空鼓、剥落。 (4)解湿时间长，加气混凝土砌体表面水分蒸发较快，内部水分蒸发较慢，造成砌体和抹灰面水分蒸发不同步，干燥收缩变形差大，使抹灰层收缩开裂、空鼓。

(5)加气混凝土砌块切割表面呈鱼鳞状，并有疏松颗粒，若抹灰前未清理干净，会在砌体和抹灰层间形成隔离层，因粘结力下降而出现空鼓。

(6)加气混凝土砌块的干燥收缩比抹灰砂浆大，在温度和湿度变化的条件下，两者之间的干燥收缩应力差导致空鼓。

(7)加气混凝土砌块强度较低，在抹灰砂浆强度较高时，砌体承受砂浆收缩应力的能力往往不足而导致空鼓。

(8)加气混凝土砌块的不均匀性影响。这方面的问题较多，诸如砌块外形尺寸偏差过大，造成灰缝宽窄不一，抹灰厚薄不匀，导致收缩变形差异；又如加气混凝土砌块密度不一致，造成变形也不一致；再如砌块出厂时间、存放条件、环境影响、施工操作等诸多原因都可能造成其含水率不一致，而产生变形差。此外，砌块缺损(表面孔洞、裂缝、酥松等)也会影响墙体与抹灰层之间的粘结。以上这些因素都可能导致抹灰层空鼓或裂缝。

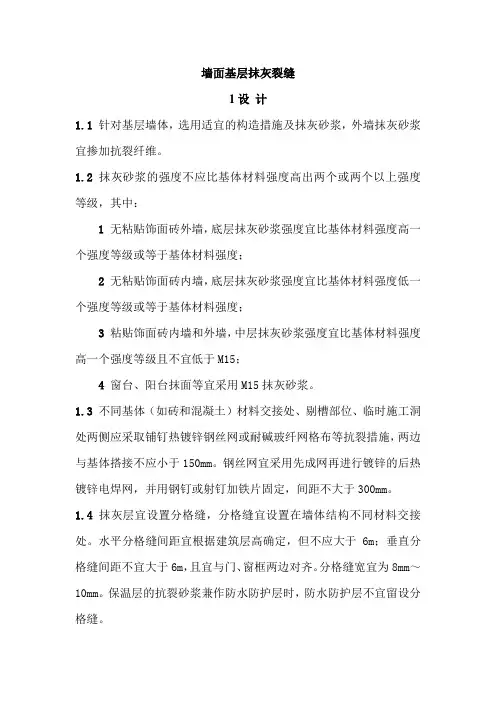

墙面基层抹灰裂缝

1设 计

1.1 针对基层墙体，选用适宜的构造措施及抹灰砂浆，外墙抹灰砂浆宜掺加抗裂纤维。

1.2 抹灰砂浆的强度不应比基体材料强度高出两个或两个以上强度等级，其中：

1 无粘贴饰面砖外墙，底层抹灰砂浆强度宜比基体材料强度高一个强度等级或等于基体材料强度；

2 无粘贴饰面砖内墙，底层抹灰砂浆强度宜比基体材料强度低一个强度等级或等于基体材料强度；

3 粘贴饰面砖内墙和外墙，中层抹灰砂浆强度宜比基体材料强度高一个强度等级且不宜低于M15；

4 窗台、阳台抹面等宜采用M15抹灰砂浆。

1.3 不同基体（如砖和混凝土）材料交接处、剔槽部位、临时施工洞处两侧应采取铺钉热镀锌钢丝网或耐碱玻纤网格布等抗裂措施，两边与基体搭接不应小于150mm。钢丝网宜采用先成网再进行镀锌的后热镀锌电焊网，并用钢钉或射钉加铁片固定，间距不大于300mm。

1.4 抹灰层宜设置分格缝，分格缝宜设置在墙体结构不同材料交接处。水平分格缝间距宜根据建筑层高确定，但不应大于6m；垂直分格缝间距不宜大于6m，且宜与门、窗框两边对齐。分格缝宽宜为8mm～10mm。保温层的抗裂砂浆兼作防水防护层时，防水防护层不宜留设分格缝。 4.2 材 料

2.1 水泥宜采用普通硅酸盐水泥，水泥强度等级宜采用32.5级。

2.2 砂宜采用平均粒径0.35～0.5mm的中砂，含泥量宜小于3%，不应采用细砂、特细砂。

2.3 外墙抹灰砂浆宜掺加抗裂纤维或抗裂剂等外加剂。

2.4 钢丝网片的网孔尺寸不应大于20mm×20mm，钢丝直径不应小于0.7mm。

2.5 耐碱玻璃纤维网布单位面积质量不应小于130g/㎡

3 施 工

3.1 墙体抹灰前，应先清理基层，除去附着在基层墙体表面上的灰浆、灰尘和污垢，并对基层墙体缺陷进行处理。

3.2 在混凝土表面抹灰时，其表面应进行甩浆拉毛或凿毛处理。

3.3 抹灰前，墙面应适量浇水湿润，浇水量应根据墙体材料和气温不同分别控制。

*******

免抹灰施工措施

************

地下室及裙房独立柱、砼墙

免抹灰施工措施

编 制： .

审 核： .

审 批： .

**********

2019年06月 25 日 施工措施

第 2 页 共 6页 地下室及裙房独立柱、砼墙免抹灰施工措施

说明：本施工措施编制依据：********建筑施工总说明及建筑施工总说明中所依据的相关标准图集及施工规范等，并结合现场施工的实际情况进行施工。

目标：******地库独立柱及不与墙体共面的砼墙抹灰、裙房柱及砼墙免抹灰。

一、 免抹灰的优点和施工难点：

1、优点：采用免抹灰工艺彻底解决了由于施工质量抹灰引起的通病，杜绝现浇钢筋混凝土墙、板抹灰容易造成裂缝、空鼓、脱落现象的发生，大大提高了工程装饰质量。且我方现场采用耐水腻子不脱落、不开裂起皮、手感好，而且可以刷洗。为交工后保修创造了良好条件，降低后期的维修成本。采用免抹灰工艺为后续的装饰工程节约了时间，缩短施工工期；同时有利于文明施工。

2、施工难度：增加模板安装及混凝土浇筑过程中人工消耗以及增加模板费用投入，免抹灰的前提就是混凝土结构在施工过程中要达到清水混凝土标准。要求严格按照清水混凝土施工工艺施工。

1）模板材料方面采用18厚覆膜胶合板（过塑）：幅面大、不翘曲、不变形、不开裂、耐水性能好，脱模容易；

2）施工过程采用清水混凝土模板，其设计支模要求和技术标准远高于普通混凝土。对于清水混凝土模板的设计、加工、安装和节点细部处理。对模板应有平整度、垂直度、光洁度、拼缝、孔眼、线条与装饰图案等饰面要求和质量要求，以及混凝土浇筑过程的控制等技术措施。
