空气源热泵施工合同书

1

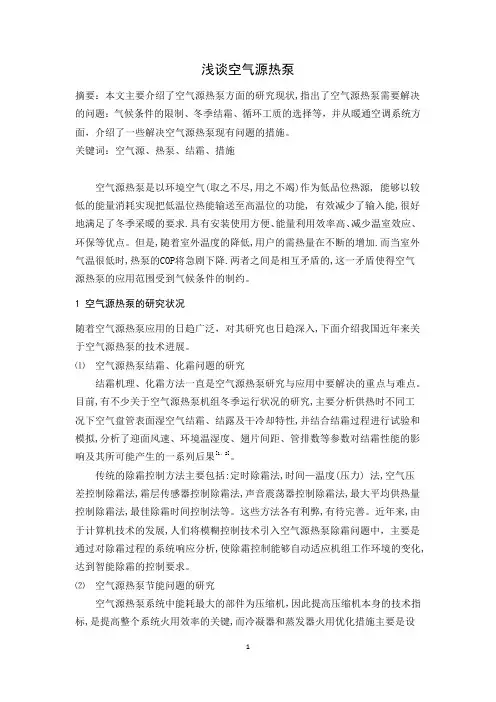

浅谈空气源热泵

摘要：本文主要介绍了空气源热泵方面的研究现状,指出了空气源热泵需要解决的问题：气候条件的限制、冬季结霜、循环工质的选择等，并从暖通空调系统方面，介绍了一些解决空气源热泵现有问题的措施。

关键词：空气源、热泵、结霜、措施

空气源热泵是以环境空气(取之不尽,用之不竭)作为低品位热源, 能够以较低的能量消耗实现把低温位热能输送至高温位的功能, 有效减少了输入能,很好地满足了冬季采暖的要求.具有安装使用方便、能量利用效率高、减少温室效应、环保等优点。但是,随着室外温度的降低,用户的需热量在不断的增加.而当室外气温很低时,热泵的COP将急剧下降.两者之间是相互矛盾的,这一矛盾使得空气源热泵的应用范围受到气候条件的制约。

1空气源热泵的研究状况

随着空气源热泵应用的日趋广泛，对其研究也日趋深入,下面介绍我国近年来关于空气源热泵的技术进展。

⑴ 空气源热泵结霜、化霜问题的研究

结霜机理、化霜方法一直是空气源热泵研究与应用中要解决的重点与难点。目前,有不少关于空气源热泵机组冬季运行状况的研究,主要分析供热时不同工况下空气盘管表面湿空气结霜、结露及干冷却特性,并结合结霜过程进行试验和模拟,分析了迎面风速、环境温湿度、翅片间距、管排数等参数对结霜性能的影响及其所可能产生的一系列后果[1、2]。

传统的除霜控制方法主要包括:定时除霜法,时间—温度(压力) 法,空气压差控制除霜法,霜层传感器控制除霜法,声音震荡器控制除霜法,最大平均供热量控制除霜法,最佳除霜时间控制法等。这些方法各有利弊,有待完善。近年来,由于计算机技术的发展,人们将模糊控制技术引入空气源热泵除霜问题中，主要是通过对除霜过程的系统响应分析,使除霜控制能够自动适应机组工作环境的变化,达到智能除霜的控制要求。

⑵ 空气源热泵节能问题的研究

空气源热泵系统中能耗最大的部件为压缩机，因此提高压缩机本身的技术指标,是提高整个系统火用效率的关键,而冷凝器和蒸发器火用优化措施主要是设2

浅谈空气源热泵

[摘 要]采暖环保节能问题日益提上日程，空气源热泵的特点都有什么，可否用空气源热泵与地暖结合来代替北方目前的采暖方式。

[关键词]空气源热泵

中图分类号：tb752+.27文献标识码：a文章编号：1009-914x（2013）21-0234-01

随着《新能源法》的出台、国家政策的倾斜以及整个社会节能降耗的外部大环境的影响，中国北方地区冬季采暖环保节能问题不应是句空话。

目前北方的供暖市场，以烟台来说，一个采暖季一般为4个月。各种传统的采暖方式都存在不同的缺陷：燃煤锅炉污染严重；集中供热收费制度目前正趋于分户计量方式，但热力站设备不足，供热不稳定；热力站建设费用大；燃料价格上涨；开发商入网费用较高；用户支出费用较高等等。这些问题的出现，直接挑战了我国北方的环境保护与节约能源问题。

北京市建设物资协会地板采暖委员会秘书长、《空气源热泵、太阳能与低温热水地暖组合建筑采暖系统节能能效研究》项目的推动者之一金继宗曾分析指出，空气源热泵具有环保、节能的特点。与地源热泵相比，空气源热泵没有地域的限制，也不会污染地下水源；与传统的燃气采暖热水炉相比，空气源热泵几乎可以做到零排放，非常环保；其次，空气源热泵系统能够自动控制温度。随着空气源热泵关联技术水平的提高，随着地暖末端技术的成熟，目前地暖末端系统对水温的要求降低，35℃的低温水就可以满足房间的供热需求，这使得空气源热泵与地暖这种组合供暖系统的能效比大大提升，如果将此系统再与太阳能结合起来，该供暖系统的能效比将会得到更大的提升，系统结合起来也更加舒适节能。

大家都知道，热量总是从高温向低温传递，像水一样从高处流向低处。能把水从低处提升到高处的设备叫水泵，同理使热量从低温提升成高温的设备叫热泵。而热泵则是消耗一定的机械能，将空气中低温热能“泵送”到高温位来供应热量需求的设备叫空气源热泵。空气源热泵技术是基于逆卡诺循环原理建立起来的一种节能、环保制热技术。空气源热泵系统通过自然能（空气蓄热）获取低温热源，经系统高效集热整合后成为高温热源，用来取（供）暖或供应热水，整个系统集热效率甚高。

1

空气源热泵热水系统施工方案

一、 设备安装

1、 组合式热泵的安装

1) 制冷设备、制冷附属设备、管道、管件及阀门的型号、规格、性能及技术参数等必须符合设计要求。设备机组的外表应无损伤、密封应良好，随机文件和配件应齐全。

2) 设备安装的位置、标高和管口方向必须符合设计要求。

3) 制冷设备或制冷附属设备安装必须稳固，用地脚螺丝固定时，螺栓必须拧紧，并有防松动措施。

4) 直接膨胀表面式冷却器的外表应保持清洁、完整，空气与制冷剂应呈逆向流动；表面式冷却器与外壳四周的缝隙堵严，冷凝水排放应畅通。

5) 制冷设备的各项严密性实验和试运行的技术数据，均应符合设备技术文件的规定。对组装式的制冷机组和现场充注制冷剂的机组，必须进行吹污、气密性实验、真空实验和充注制冷剂捡漏实验，其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。

2、 制冷系统管道、管件和阀门的安装应符合下列规定：

1) 制冷系统的管道、管件和阀门的型号、材质及工作压力等必须符合设计要求，并应具有出厂合格证、质量证明书；

2) 制冷剂液体管不得向上装成“Ω”形。气体管道不得向下装成“U”形（特殊回油管除外）；液体支管引出时，必须从干管底部或侧面接出；气体支管引出时，必须从干管顶部或侧面接出；有两根以上得支管从干管引出时，连接部位应错开，间距不应小于2倍支管直径，且不小于200mm； 2

3) 制冷剂阀门安装前应进行强度和严密性试验。

4) 水平管道上的阀门的手柄不应朝下；垂直管道上的阀门手柄应朝向便于操作的地方；

5) 自控阀门安装的位置应符合设计要求。电磁阀、调节阀、热力膨胀阀、升降式止回阀等的阀头均应向上；热力膨胀阀的安装位置应高于感温包，感温包应装在蒸发器末端的回气管上，与管道接触良好，绑扎紧密；

6) 安全阀应垂直安装在便于检修的位置，其排气管的出口应朝向安全地带，排液管应装在泻水管上。

7) 制冷系统得吹扫排污应采用压力为0.6Mpa的干燥压缩空气或氮气，以浅色布检查5min，无污物为合格。系统吹扫干净后，应将系统中阀门的阀芯拆下清洗干净。

空气源热泵

1.1 空气源热泵的原理及特点

空气源热泵又称热泵热水器，就是一种能全天24小时大水量、高水压、恒温提供不同热水需求，同时又能消耗最少的能源完成上述要求的热水器。并在高效制取生活热水的同时，能够像空调一样释放冷气，满足制冷需求，同时可以在阳台、储物间、车库等局部空间达到除湿的作用防止物品发霉变质或者快速晾干衣物。

1.1.1发展历史

第一代 大功率燃气热水器：

1、出水温度和水压受气候条件影响大，不稳定不易调节水温。

2、燃烧能耗高并伴随排放大量有毒废气，使用年限低。

第二代 大功率电热水器：

1、主要是能耗较高，容易漏电伤人，储水量不足。

2、水温过高导致内胆结垢严重使用寿命短。

第三代 太阳能热水器：

1、理论上最为节能，但是考虑到实际情况现实环境中会经常下雨阴天及北方冬季等需要外加电辅助，就相当一个电热水器安全隐患大。

2、由于一般太阳能为开式系统热水的水压，完全由高差决定，舒适性差。

3、一般太阳能所使用的真空管极易破碎，维修麻烦，使用年限较低。

第四代：空气源热泵

是将空气中的能量吸收，变成热量转移到水箱中，把水加热起来，同时把失去大量能量的低温空气释放出来，用于制冷。空气在失去能量降低温度的同时，大量的水蒸气被冷凝，因而释放的冷气湿度大大降低，相当于具有除湿的效果。因此该系统集节能中央热水、制冷、局部除湿功能于一体，大大挺高的产品的性价比和使用性能。为更多家庭享受高品质生活提供了条件

1.1.2工作原理

热泵是通过做功使热量从温度低的介质流向温度高的介质的装置。建筑的空调系统一般应满足冬季的供热和夏季制冷两种相反的要求，传统的空调系统通常需分别设置冷源（制冷机）和热源（锅炉）。建筑空调系统由于必须有冷源（制冷机），如果让它在冬季以热泵的模式运行，则可以省去锅炉和锅炉房，不但节省了初投资，而且全年仅采用电力这种清洁能源，大大减轻了供暖造成的大气污染问题。热泵利用的低温热源通常是环境（大气、地表水和大地）或各种废热由热泵从这些热源吸收的热量属于可再生能源。
