薄膜测厚仪操作规程

测厚仪安全操作规程

一. 目的： 规定XTC-50 X射线测厚仪操作步骤及注意事项，确保测厚仪正常开启和运行，保障车间生产顺利进行。

二．适用范围：测厚仪操作及维护人员。

三、作业内容：

1、开机前检查： 煤油冷却系统：打开油冷管路，检查是否有泄漏。电气系统：合上断路器，给控制柜和测厚仪主机送电，手动开启工控机，显示屏将自动进入操作画面。

2、运行：

①进入主操作画面，设定点击“规格”、“卷号”、“带材宽度”进行设定，点击“目标厚度”，输入要测量的目标厚度，同时根据需要选择对应的合金牌号；

③当生产现场辅助工作准备完成后，根据需要选择测量方式：“单点测量/扫描测量”，同时 根据需要点击“开始记录”进行数据记录，该按钮显示为红色；

④测量结束，点击“保存记录”完成数据存储，再点击“返回原点”，完成本次测量。

3、关机： 若要关机，首先退出测量操作，点击操作画面上“关机”；待工控机彻底停机后，到控制

柜关闭相应断路器即可。（若无特殊情况，测厚仪应当一直处于待机状态）

4、校准：①在线校准：校准时先停车手动测量带材的实际厚度，点击“在线测量”按钮，输入手动 测量的实际值，并确认，系统自行测量，2秒内校准完成；

②系统效验：首先确认测厚仪测量处无带材或杂物；第二按下“系统效验”按钮，系统将自行进行效验；第三当画面提示“系统效验完成”后，点“结束”，效验完成（校准只在测量出现较大偏差时进行，当上述两种方式无法修正偏差时，可请维护人员进行全标准化操作）

四．注意事项：

1，测厚仪要尽量避免频繁开关，否则容易对射线管造成损伤；

2，测厚仪再次开机时最少需要预热一个小时才能稳定工作；

3，操作人员在测量前，应擦拭干净上下窗口，并检查是否破裂，同时清理轨道面上的铁渣与粉尘；

4，工作时应避免在射线源附近，凡是有人员在射线源1m内工作必须关闭“测量”按钮;

设备名称： 超声波测厚仪

设备编号： OCBC/EM-FSFH-SY/N-025

负 责 人：

DM4-DL超声波测厚仪操作规程

1. 目的

定期现场管道及设备进行壁厚的测量，并将数据存档，可以得出在某段时间内

监测对象的壁厚减薄率，并推断管道或设备的使用寿命。

2. 范围

目前该仪器为标准配置，操作温度-10~540℃，测厚范围：0.6~300mm

3. 设备

DM4-DL超声波测厚仪

4. 操作步骤

4.1 准备工作：

4.1.1 操作人员持证上岗。

4.1.2 考察现场，了解和掌握现场设施表面状况、管径、原始壁厚等基础资料。

4.1.3 穿戴专用的工作服、绝缘鞋、防护手套等符合专业防护要求的劳动保护用品。

4.1.4 测量部位表面如有严重锈蚀层、粘附物、脱层油漆、尖锐颗粒等情况，进行清理、打磨至干净平整。

4.1.5 对测厚部位统一编号，在现场设施表面喷涂测量点标志。

4.1.6 对管道设施的温度进行考查，高温检测点须要使用高温测量探头。

4.1.7 在具有危害气体场地范围要佩戴防护面罩，现场作业高度超过安全规定范围时，要搭设脚手架，系绑安全带。

4.2 测量：

4.2.1校正

校正可采用两种方式：一是用标准试块校准，二是通过设定声速来校准。

a) 用标准试块校准：

 单点校准：该模式下的校准只能在2-PT(双点)方式为“关”时进行，即按MODE键直至显示THK为止。按CAL/ON键，CAL开始闪烁，期间使探头与校准基准块耦合，待耦合指示灯（）亮，即读数稳定。此时显示值可能与校准试块的已知厚度不匹配。此时可让探头保持耦合，也可取下探头。用▲和▼调节显示值，使之与校准试块的厚度一致，然后在按CAL/ON键，完成校准。

 双点校准：按MODE键，直至显示2-PT（双点校准方式），按CAL/ON显示当前状态（开或关）。用▲或▼启动2-PT,再按CAL/ON，则2-PT指示灯开始闪烁，出现“LO”（薄）校准的提示，将探头与校准基准块耦合，

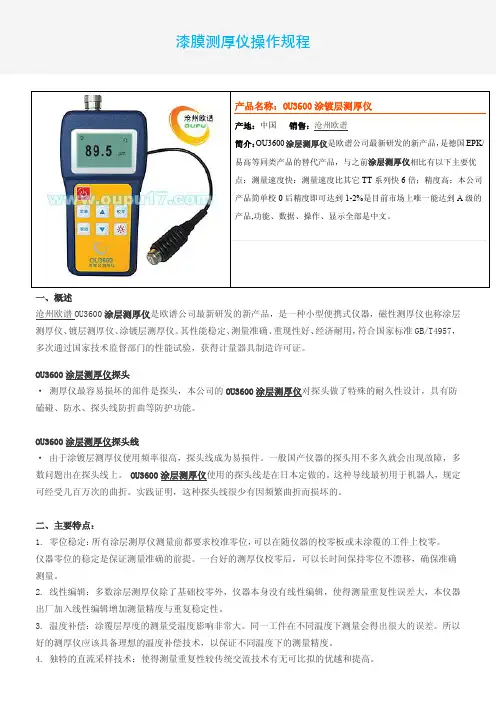

产品名称：OU3600涂镀层测厚仪

 产地：中国 销售：沧州欧谱

 简介：OU3600涂层测厚仪是欧谱公司最新研发的新产品，是德国EPK/

易高等同类产品的替代产品，与之前涂层测厚仪相比有以下主要优

点：测量速度快：测量速度比其它TT系列快6倍；精度高：本公司

产品简单校0后精度即可达到1-2%是目前市场上唯一能达到A级的

产品,功能、数据、操作、显示全部是中文。



一、概述

沧州欧谱OU3600涂层测厚仪是欧谱公司最新研发的新产品，是一种小型便携式仪器，磁性测厚仪也称涂层

测厚仪、镀层测厚仪、涂镀层测厚仪。其性能稳定、测量准确、重现性好、经济耐用，符合国家标准GB/T4957，

多次通过国家技术监督部门的性能试验，获得计量器具制造许可证。

OU3600涂层测厚仪探头

· 测厚仪最容易损坏的部件是探头，本公司的OU3600涂层测厚仪对探头做了特殊的耐久性设计，具有防

磕碰、防水、探头线防折曲等防护功能。

OU3600涂层测厚仪探头线

· 由于涂镀层测厚仪使用频率很高，探头线成为易损件。一般国产仪器的探头用不多久就会出现故障，多

数问题出在探头线上。 OU3600涂层测厚仪使用的探头线是在日本定做的。这种导线最初用于机器人，规定

可经受几百万次的曲折。实践证明，这种探头线很少有因频繁曲折而损坏的。

二、主要特点：

1. 零位稳定：所有涂层测厚仪测量前都要求校准零位，可以在随仪器的校零板或未涂覆的工件上校零。

仪器零位的稳定是保证测量准确的前提。一台好的测厚仪校零后，可以长时间保持零位不漂移，确保准确

测量。

2. 线性编辑：多数涂层测厚仪除了基础校零外，仪器本身没有线性编辑，使得测量重复性误差大，本仪器

出厂加入线性编辑增加测量精度与重复稳定性。

3. 温度补偿：涂覆层厚度的测量受温度影响非常大。同一工件在不同温度下测量会得出很大的误差。所以

好的测厚仪应该具备理想的温度补偿技术，以保证不同温度下的测量精度。

4. 独特的直流采样技术：使得测量重复性较传统交流技术有无可比拟的优越和提高。 漆膜测厚仪操作规程

涂层测厚仪操作规程

一、技术参数

 采用了磁性和涡流两种测厚方法。通过选择相应的测头，即可测量磁性金属基体上非磁性覆盖层的厚度，又可测量非磁性金属基体上非导电覆盖层的厚度；

 测量范围：（0~1250）μm（F1、N1测头），F10测头可达10mm；

 分辨率：0.1μm（F1、N1测头）

 示值精度：±（3％H+1）μm；H为被测涂层厚度

 显示方法：高对比度的段码液晶显示，高亮度EL背光；

 存储容量：可存储20组（每组最多50个测量数值）测量数据

 单位制：公制μm、英制（mil）、可自由转换

 工作电压：3V（2节5号碱性电池）

 持续工作时间：大于200小时（不开背光灯）

 通讯接口：USB1.1，可与PC机连接、通讯

二、 操作流程图

开启仪器 —— 校准仪器 —— 进行测量 —— 关闭仪器

三、操作步骤

基本测量步骤

1. 准备好待测工件；

2. 将测头插头插入主机的测头插座中；

3. 仪器开机； 4. 判断是否需要校准仪器。如果需要，选择适当的校准方法进行校准；

5. 测量。将测头垂直接触工件的测量面，并轻压测头的加载套，当测头与被测工件表面接触稳定后，随着一声蜂鸣声，屏幕将显示标识和测量值。如果测量标识闪烁或无测量标识则表示测头不稳定.移开测头后，测量标识消失，厚度值保持。

6. 仪器关机

四、操作注意事项

1. 如果在测量中测头放置不稳，会引起测量值与实际值偏差较大；

2. 如果已经进行了适当的校准，所有的测量值将保持在一定的误差范围内；

3. 仪器的任何一个测量值都是五次看不见的测量平均值；

4. 为使测量更加精确，可在一个点多次测量，并计算其平均值作为最终的测量结果；

5. 显示测量结果后，一定要提起测头至距离工件10mm以上，才可以进行下次测量。

五、维护及注意事项

1. 应避免仪器及测头受到强烈震动；

2. 避免仪器置于过于潮湿的环境中；
