干式变压器安装方案

一、干式变压器安装要求

1.安装现场要求：空气清洁、通风良好、湿度低，地面平整、抗震性好，空气温度25℃以下，安装现场必须有电源。

2.安装时，将变压器安装在泰安绝缘支架上，注意要用凭证锚固，使它不会移位。

3.干式变压器在安装前要用优质石油和变压器煤油混合进行浸湿油。

4.干式变压器安装过程中要注意维护安装现场，并且应当限制机械的振动和噪声。

5.干式变压器安装时，要保持变压器框体和变压器外壳之间有良好的接触，以保证变压器的热量传输质量。

6.干式变压器安装后，要做变压器的整定和试验，以确保安装结束后，变压器工作正常。

二、安装步骤

1.干式变压器在装运前的准备工作：变压器在装运前，要清洗外表，检查它的电气部件，检查绝缘支架的安装，检查锚定螺栓是否足够牢固。

2.干式变压器安装：将变压器放入安装位置，用锚定螺栓固定，安装完毕后，检查4个角壳体的接触是否牢固可靠。

3.干式变压器连接电缆：根据电气原理图，连接好绝缘电缆，然后注意要用新鲜的熔断器，所有的电缆要紧固，并且要用螺纹丝带固定住。

4.干式变压器安装后的试验：安装后。

干式变压器的安装

1、设备材料要求

（1）变压器规格型号应符合设计要求，其附件、备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。设备应装有铭牌，铭牌上应说明制造厂名，额定容量，一、二次电压，电流，阻抗及接线组别等技术数据。

（2）辅助材料：电焊条、防锈漆、调和漆等均应符合设计要求，并有产品合格证。

2、施工作业条件

（1）变压器室内、墙面、屋顶、地面工程等应完工，屋顶防水无渗漏，门窗及玻璃安装完毕，地坪工作结束。设备基础按工艺配置图施工结束。

（2）预埋件、预留孔洞等均已清理并调整至符合设计要求。

（3）保护性网门、栏杆等安全设施齐全，通风消防设置安装完毕。

（4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量，应符合相关施工及验收规范的规定。当设备有特殊要求时，应符合其他要求。

3、开箱检查

（1）变压器开箱检查人员应有建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查并作好记录。

（2）开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号、数量是否符合设计要求，部件是否齐全，有无损坏丢失。（3）按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证、箱内设备及附件的数量等，与设备相关的技术资料文件均需齐全。

（4）被检验的变压器及设备附件均应符合国家有关规范的规定。变压器应无机械损伤、裂纹、变形等缺陷，油漆应完好无损。变压器高、低压绝缘瓷件应完整无损伤、无裂纹等。

4、变压器安装、调试

（1）变压器型钢基础的安装

型钢金属构架的几何尺寸，应符合设计基础配制图的要求与规定。如设计时型钢构架高出地面无要求，施工时可将其顶部高出基础地面100mm。型钢基础构架与接地扁钢链接不宜少于二端点，在基础钢构架的两端，用不小于40 X 4mm的角钢相焊接，焊缝长度应为扁钢宽度的二倍，焊接处做防腐处理后再刷两遍灰面漆。

XX干式变压器安装方案(施工工艺

干式变压器安装方案（施工工艺

一、施工准备

序号名称规格型号单位数量

一工器具

1 圆头木柄手锤把 2

2 磁力线坠 3m 个 1

3 钢卷尺 5m 把 1

4 千斤顶 5t 台 1

5 活扳手 250×30mm 把 1

6 平口螺丝刀 3×150mm 把 1

7 钢丝钳 8寸把 1

8 兆欧表 2500V 块 1

9 兆欧表 500V 块 1

10 手拉葫芦 3t 只 2

11 钢丝绳 Φ13×5m 根 2

12 撬棍 Φ30 根 2

13 滚杠 Φ50×钢管根 8

二施工机械

1 载重汽车 10t 辆 1

2 汽车起重机 25t 辆 1

3 逆变电焊机 ZX7-400C 台 1

三劳动力组织

1 电焊工持证上岗名 1

2 安装工持证上岗名 4

3 起架工持证上岗名 2

4 辅助工持证上岗名 2

二、主要施工方案

1、施工人员安装前应熟悉安装图纸，并进行安全技术交底。

2、干式变压器安装前应进行安装前检查。

3、干式变压器吊运过程中应按设备说明书要求吊运，无明确要求时应四点起吊，并保持变压器水平，防止吊运过程中造成铁芯和夹件变形。 4、带罩箱的干式变压器安装前应核对出线位置是否与盘柜母线位置相对应。

5、变压器罩箱的安装标准按照《电气装置安装工程盘、柜及二次回路接线施工及验收规范》中关于盘柜安装要求执行。

三、工艺流程

工艺流程要求与标准

一、施工准备

1、开箱检查

开箱检查应有业主专工、生产厂家、设备保管单位、监理和施工单位电气专业人员参加。

1、变压器型号、规格、数量符合图纸要求，带罩箱的干式变压器出线位置与盘柜母线位置对应。

2、检查变压器安装附件齐全，绝缘子光滑无裂纹，铭牌及接线标示齐全清晰。

3、检查变压器铁芯无变形，坚固件坚固良好，铁芯对地绝缘良好且只有一点接地。

4、检查绕组绝缘良好，用2500V兆欧表检查线圈绝缘应大于10MΩ。

5、检查变压器引出线绝缘良好，裸露部分间距符合安全距离要求且无毛刺尖角。

干式变压器的安装调试方案

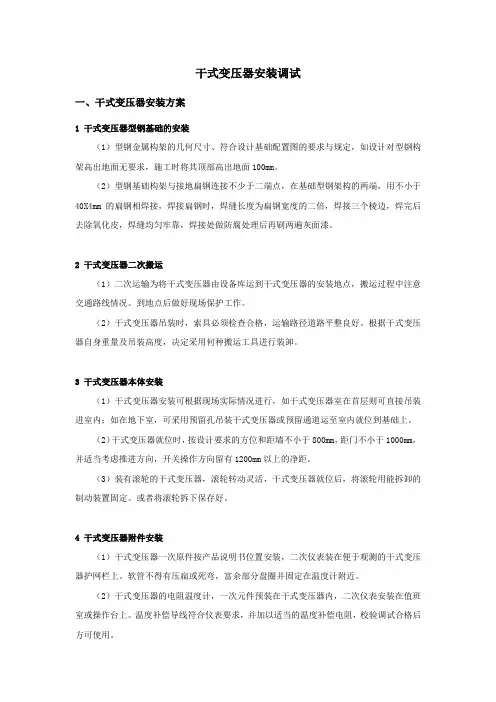

干式变压器安装调试

一、干式变压器安装方案

1 干式变压器型钢基础的安装

（1）型钢金属构架的几何尺寸、符合设计基础配置图的要求与规定，如设计对型钢构架高出地面无要求，施工时将其顶部高出地面100mm。

（2）型钢基础构架与接地扁钢连接不少于二端点，在基础型钢架构的两端，用不小于40X4mm的扁钢相焊接，焊接扁钢时，焊缝长度为扁钢宽度的二倍，焊接三个棱边，焊完后去除氧化皮，焊缝均匀牢靠，焊接处做防腐处理后再刷两遍灰面漆。

2 干式变压器二次搬运

（1）二次运输为将干式变压器由设备库运到干式变压器的安装地点，搬运过程中注意交通路线情况。到地点后做好现场保护工作。

（2）干式变压器吊装时，索具必须检查合格，运输路径道路平整良好。根据干式变压器自身重量及吊装高度，决定采用何种搬运工具进行装卸。

3 干式变压器本体安装

（1）干式变压器安装可根据现场实际情况进行，如干式变压器室在首层则可直接吊装进室内；如在地下室，可采用预留孔吊装干式变压器或预留通道运至室内就位到基础上。

（2）干式变压器就位时，按设计要求的方位和距墙不小于800mm，距门不小于1000mm，并适当考虑推进方向，开关操作方向留有1200mm以上的净距。

（3）装有滚轮的干式变压器，滚轮转动灵活，干式变压器就位后，将滚轮用能拆卸的制动装置固定。或者将滚轮拆下保存好。

4 干式变压器附件安装

（1）干式变压器一次原件按产品说明书位置安装，二次仪表装在便于观测的干式变压器护网栏上。软管不得有压扁或死弯，富余部分盘圈并固定在温度计附近。

（2）干式变压器的电阻温度计，一次元件预装在干式变压器内，二次仪表安装在值班室或操作台上。温度补偿导线符合仪表要求，并加以适当的温度补偿电阻，校验调试合格后方可使用。 5 电压切换装置的安装

（1）干式变压器电压切换装置各分接点与线圈的连接线压接正确，牢固可靠，其接触面接触紧密良好。切换电压时，转动触点停留位置正确，并与指示位置一致。

干式变压器安装方案说明

WORD整理版

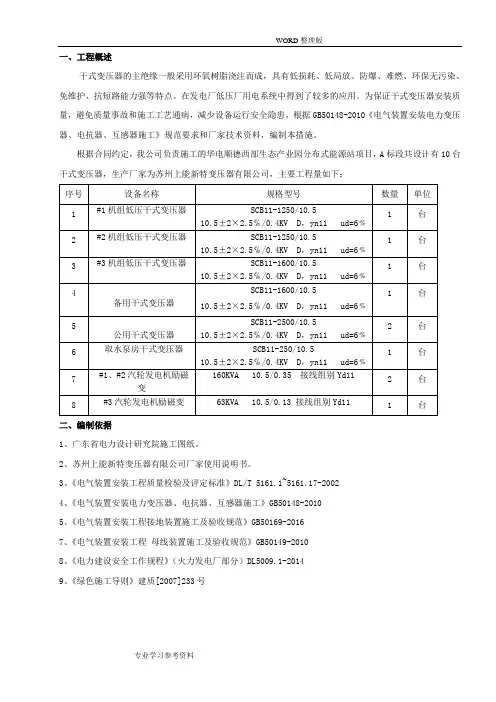

专业学习参考资料一、工程概述

干式变压器的主绝缘一般采用环氧树脂浇注而成，具有低损耗、低局放、防爆、难燃、环保无污染、免维护、抗短路能力强等特点。在发电厂低压厂用电系统中得到了较多的应用。为保证干式变压器安装质量，避免质量事故和施工工艺通病，减少设备运行安全隐患，根据GB50148-2010《电气装置安装电力变压器、电抗器、互感器施工》规范要求和厂家技术资料，编制本措施。

根据合同约定，我公司负责施工的华电顺德西部生态产业园分布式能源站项目，A标段共设计有10台干式变压器，生产厂家为苏州上能新特变压器有限公司，主要工程量如下：

序号设备名称规格型号数量单位

1 #1机组低压干式变压器 SCB11-1250/10.5
