喷涂设备操作规程

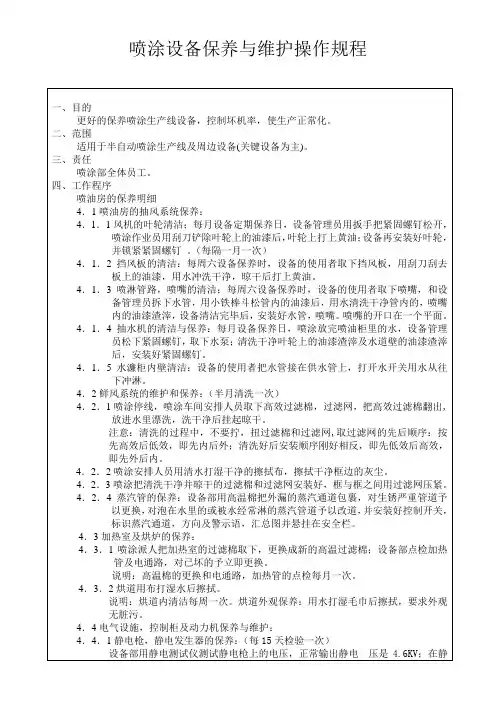

喷涂设备保养与维护操作规程

一、目的

更好的保养喷涂生产线设备，控制坏机率，使生产正常化。

二、范围

适用于半自动喷涂生产线及周边设备(关键设备为主)。

三、责任

喷涂部全体员工。

四、工作程序

喷油房的保养明细

4．1喷油房的抽风系统保养：

4．1．1风机的叶轮清洁；每月设备定期保养日，设备管理员用扳手把紧固螺钉松开，喷涂作业员用刮刀铲除叶轮上的油漆后，叶轮上打上黄油；设备再安装好叶轮，并锁紧紧固螺钉 。（每隔一月一次）

4．1．2挡风板的清洁：每周六设备保养时，设备的使用者取下挡风板，用刮刀刮去板上的油漆，用水冲洗干净，晾干后打上黄油。

4．1．3喷淋管路，喷嘴的清洁；每周六设备保养时，设备的使用者取下喷嘴，和设备管理员拆下水管，用小铁棒斗松管内的油漆后，用水清洗干净管内的，喷嘴内的油漆渣滓，设备清洁完毕后，安装好水管，喷嘴。喷嘴的开口在一个平面。

4．1．4抽水机的清洁与保养：每月设备保养日，喷涂放完喷油柜里的水，设备管理员松下紧固螺钉，取下水泵；清洗干净叶轮上的油漆渣滓及水道壁的油漆渣滓后，安装好紧固螺钉。

4．1．5水濂柜内壁清洁：设备的使用者把水管接在供水管上，打开水开关用水从往下冲淋。

4．2鲜风系统的维护和保养：（半月清洗一次）

4．2．1喷涂停线，喷涂车间安排人员取下高效过滤棉，过滤网，把高效过滤棉翻出,放进水里漂洗，洗干净后挂起晾干。

注意：清洗的过程中，不要拧，扭过滤棉和过滤网,取过滤网的先后顺序：按先高效后低效，即先内后外；清洗好后安装顺序刚好相反，即先低效后高效，即先外后内。

4．2．2喷涂安排人员用清水打湿干净的擦拭布，擦拭干净框边的灰尘。

4．2．3喷涂把清洗干净并晾干的过滤棉和过滤网安装好，框与框之间用过滤网压紧。

4．2．4蒸汽管的保养：设备部用高温棉把外漏的蒸汽通道包裹，对生锈严重管道予以更换，对泡在水里的或被水经常淋的蒸汽管道予以改道，并安装好控制开关，标识蒸汽通道，方向及警示语，汇总图并悬挂在安全栏。

第 1 页 共 6 页 行业资料：________

静电喷涂操作规程

单位：______________________

部门：______________________

日期：______年_____月_____日

第 2 页 共 6 页 静电喷涂操作规程

1、升降机液压泵启动前，先把手动卸荷阀转向卸荷位置，后开液压泵，待空气排完后，把手动卸荷阀转向关闭位置，再将工作压力调到20kg/cm2。

2、动升降杆，根据工件喷漆需要调整行程档铁。

3、动喷盘气压和输漆泵，油的浓度不要太厚。

4、动高压静电发生器必须按要求使用。

4.1高压静电发生器电压为200V10V，频率为50HZ。

4.2仪器外壳必须单独接地，不得把电源中性线代作仪器的接地线。

4.3在高压输入端内应注放107液态硅橡胶。注入量以高压电缆线插入后不外溢不宜，并应经常保存规定的注入量，否则不能开启高压。

4.4高压电缆必须使用SYV型，并保持清洁，径向不能有微小的破裂。

4.5高压电缆与高压输出柱内的限流电阻的接触必须绝对可靠良好，否则会引起打火和损坏另部件。

4.6在仪器的1.5m半经周围内应保持干燥通风清洁，不准有任何异电物质的存在。

4.7严禁直接在高档位时，开启此仪器。

4.8如发现机内打火，应立即关闭检查与维修。

4.9若遇仪器自动跳闸，应关机检查喷涂设备的技术工作状况，待故障排除后方可开启高压。

4.10开启高压后，严禁将高压电缆输出与大地及任何物体碰撞。

4.11调换熔丝，必须按照仪器上的标值安放，不得任何改变熔值。

第 3 页 共 6 页 5、工作结束或中途调漆或修理，必须先关漆源把高压静电发生器指针调至零位，切断电源，关闭气源、升降机。

6、进喷房工作时，一定要等喷头残留高压静电放掉后（高压静电源关闭5分钟后）可进入喷房。

7、保养喷头，喷盘时，不准用带静电的化纤布揩除外表和导线的溶剂。

8、做好结束后设备保养和喷房清洁整理工作。

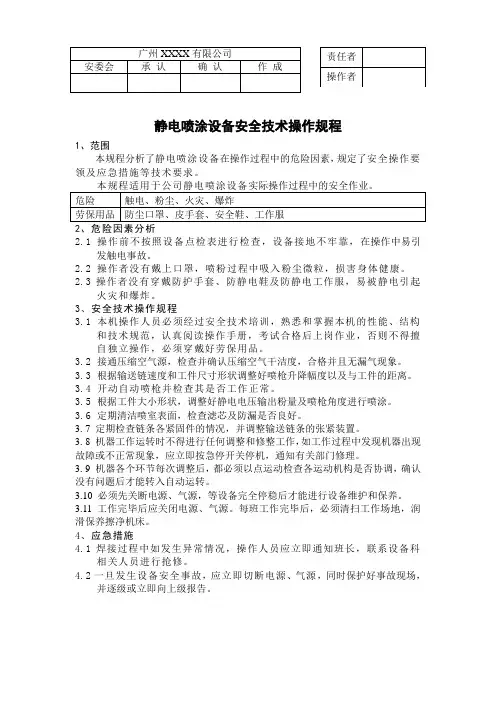

静电喷涂设备安全技术操作规程

1、范围

本规程分析了静电喷涂设备在操作过程中的危险因素，规定了安全操作要领及应急措施等技术要求。

本规程适用于公司静电喷涂设备实际操作过程中的安全作业。

危险 触电、粉尘、火灾、爆炸

劳保用品 防尘口罩、皮手套、安全鞋、工作服

2、危险因素分析

2.1 操作前不按照设备点检表进行检查，设备接地不牢靠，在操作中易引发触电事故。

2.2 操作者没有戴上口罩，喷粉过程中吸入粉尘微粒，损害身体健康。

2.3操作者没有穿戴防护手套、防静电鞋及防静电工作服，易被静电引起火灾和爆炸。

3、安全技术操作规程

3.1 本机操作人员必须经过安全技术培训，熟悉和掌握本机的性能、结构和技术规范，认真阅读操作手册，考试合格后上岗作业，否则不得擅自独立操作，必须穿戴好劳保用品。

3.2 接通压缩空气源，检查并确认压缩空气干洁度，合格并且无漏气现象。

3.3 根据输送链速度和工件尺寸形状调整好喷枪升降幅度以及与工件的距离。

3.4 开动自动喷枪并检查其是否工作正常。

3.5 根据工件大小形状，调整好静电电压输出粉量及喷枪角度进行喷涂。

3.6 定期清洁喷室表面，检查滤芯及防漏是否良好。

3.7 定期检查链条各紧固件的情况，并调整输送链条的张紧装置。

3.8 机器工作运转时不得进行任何调整和修整工作，如工作过程中发现机器出现故障或不正常现象，应立即按急停开关停机，通知有关部门修理。

3.9 机器各个环节每次调整后，都必须以点运动检查各运动机构是否协调，确认没有问题后才能转入自动运转。

3.10 必须先关断电源、气源，等设备完全停稳后才能进行设备维护和保养。

3.11 工作完毕后应关闭电源、气源。每班工作完毕后，必须清扫工作场地，润滑保养擦净机床。

4、应急措施

4.1焊接过程中如发生异常情况，操作人员应立即通知班长，联系设备科相关人员进行抢修。

4.2一旦发生设备安全事故，应立即切断电源、气源，同时保护好事故现场，并逐级或立即向上级报告。 广州XXXX有限公司

喷涂烤炉操作规程 版本：V1.0 编号：WI-1-046

页次：1/1

1.0 目的：

为了能的控制炉温温度，确保炉温能满足产品烘烤要求，达到三防要求。

2.0 适用范围

本规程适用于本公司喷涂烤炉。

3.0 使用前的检查

3.1.检查燃烧机启动是否正常，燃气供给是否顺畅。

3.2. 控制设备电源、显示屏是否能正常运作及显示。

4.0操作指南

4.1.启动烤炉电源，运行15-20分钟升温。

4.2.根据产品结构及大小设定烘烤温度及时间，具体参考下表。

产品类型 工艺参数 设定温度 保温时间

户外 190℃ 190-200℃ 15min

户内 180℃ 180-185℃ 15min

5.0注意事项

5.1随时检查燃烧机风门的清洁

版本 修改内容 制作/修改 审批 生效时间 版本 修改内容 制作/修改 审批 生效时间

抄送：□总经理□市场部□工艺技术部□计划部□采购部□生产部□品质部□人力资源部□财务部□文控中心
