2020春物理人教九年级全一册 第十九章--生活用电同步练包含答案

第十九章生活用电单元综合测试题（含答案）一．选择题（4*10=40分）1.关于家庭电路中电器安装的说法错误的是( )A. 开关应接在火线上B. 螺丝口灯泡的螺旋套一定要接在零线上C. 开关应和灯泡并联D. 保险盒应接在火线上2.某家庭电路的部分情况如图所示，下列说法正确的是 ( )A．进户线分为火线和地线B．电能表的标定电流为20 AC．空气开关有保险丝的功能D．电能表与空气开关是并联的3.下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路4.某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关。

对此电路,下列说法正确的是( )A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器,乙处应装开关C. 当用电器功率增大时,通过保险丝的电流就增大D. 当保险丝熔断后,可以用铜丝代替5.某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成故障的是 ( )A．电路中某处发生断路 B．电路中某处发生短路C．电路中的用电器总功率过大 D．保险丝的额定电流过小6.家庭电路中有时出现这样的现象,原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家中所有的用电器都停止了工作,其原因可能是()A.这个插座的火线和零线原来就相接触形成了短路B.插头插入这个插座时,导致火线和零线相接触形成了短路C.插头与这个插座接触不良形成了断路D.同时工作的用电器过多,导致干路电流过大,保险开关跳闸7.下列关于安全用电的说法中正确的是()A. 有金属外壳的家用电器一般都使用两脚插头B. 使用试电笔时,手必须接触笔尾的金属体C. 照明电路中开关接在火线或零线上都可以D. 增加大功率的用电器时,只需换上足够粗的保险丝即可8.如图所示，以下操作不会发生触电事故的是 ( )A．甲站在绝缘凳上同时接触火线和零线B．乙站在绝缘凳上仅接触火线C．丙站在地上仅接触火线D．丁站在地上同时接触火线和零线9.下列做法不符合安全用电原则的是()A.遇到有人触电,先切断电源B.将洗衣机的金属外壳接地C.及时更换破损的导线D.用湿手插拔用电器插头10.下列防止发生事故或处理事故的措施正确的是()A.发现高压线断头落地时,应立即将它捡起B.当电器设备失火时,应选用泡沫灭火器C.家庭电路中的熔丝熔断时,可换用不易熔断的铜丝或铁丝D.若家中使用燃料天然气,燃气报警器应安装在燃气灶的上方二．填空题（4*5=20分）11. 家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是联;用测电笔来辨别家庭电路的火线和零线时,手必须接触,当笔尖接触导线时,若氖管发光,则该导线是线。

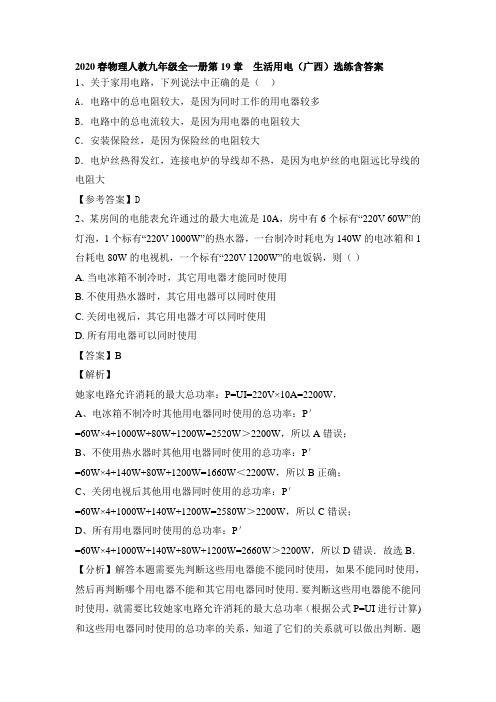

2020春物理人教九年级全一册第19章生活用电（广西）选练含答案1、关于家用电路，下列说法中正确的是（）A．电路中的总电阻较大，是因为同时工作的用电器较多B．电路中的总电流较大，是因为用电器的电阻较大C．安装保险丝，是因为保险丝的电阻较大D．电炉丝热得发红，连接电炉的导线却不热，是因为电炉丝的电阻远比导线的电阻大【参考答案】D2、某房间的电能表允许通过的最大电流是10A，房中有6个标有“220V 60W”的灯泡，1个标有“220V 1000W”的热水器，一台制冷时耗电为140W的电冰箱和1台耗电80W的电视机，一个标有“220V 1200W”的电饭锅，则（）A. 当电冰箱不制冷时，其它用电器才能同时使用B. 不使用热水器时，其它用电器可以同时使用C. 关闭电视后，其它用电器才可以同时使用D. 所有用电器可以同时使用【答案】B【解析】她家电路允许消耗的最大总功率：P=UI=220V×10A=2200W，A、电冰箱不制冷时其他用电器同时使用的总功率：P′=60W×4+1000W+80W+1200W=2520W＞2200W，所以A错误；B、不使用热水器时其他用电器同时使用的总功率：P′=60W×4+140W+80W+1200W=1660W＜2200W，所以B正确；C、关闭电视后其他用电器同时使用的总功率：P′=60W×4+1000W+140W+1200W=2580W＞2200W，所以C错误；D、所有用电器同时使用的总功率：P′=60W×4+1000W+140W+80W+1200W=2660W＞2200W，所以D错误．故选B．【分析】解答本题需要先判断这些用电器能不能同时使用，如果不能同时使用，然后再判断哪个用电器不能和其它用电器同时使用．要判断这些用电器能不能同时使用，就需要比较她家电路允许消耗的最大总功率（根据公式P=UI进行计算)和这些用电器同时使用的总功率的关系，知道了它们的关系就可以做出判断．题还有另一种解法：可以先算出这些用电器同时使用的总功率，然后根据公式I=PU 算出电路中的总电流，最后和电能表允许通过的最大电流进行比较.3、下列说法符合安全用电要求的是（）A．开关接在零线上 B．家用电器的金属外壳接地C．用手将接触电人拉开D．用湿抹布擦工作中的用电器【参考答案】B4、（双选）关于家庭电路，下列说法中正确的是（）A．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的B．在家庭电路中，同时工作的用电器越多，总电阻越小C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小【参考答案】BD5、家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（）A. 当电压过高时自动切断电路B. 当发生触电时自动切断电路C. 当用电器发生漏电时自动切断电路D. 当电路中电流过大时自动切断电路【答案】D【解析】保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．【解答】保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．故选D．6、下列说法符合安全用电常识的是A.可以把用电器的三脚插头改为两脚插头接在两孔插座上使用B.家庭电路中控制灯泡的开关接在火线或零线上都可以C.使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体D.发现有人触电时应迅速用手把他拉离带电体【参考答案】C7、某家庭电路中安装有“220V10A”的空气开关（未画出），如图所示是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（）A. B.C. D.【答案】D【解析】【解答】A、如图的电路中有大功率用电器，且用电器较多，开关闭合容易造成总功率过大，引起空气开关“跳闸”，A不符合题意；B、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，B不符合题意；C、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，C不符合题意；D、图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”，D符合题意。

人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。

其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。

下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。

人教版九年级全一册第十九章生活用电单元练习一、单选题1．某家庭电路的部分电路如图所示,其中甲、乙两处装用电器或开关。

对此电路,下列说法正确的是（）A．当电路总功率增大时,通过保险丝的电流就增大B．甲处应装用电器,乙处应装开关C．保险丝烧断一定是由用电器短路造成的D．当保险丝熔断后,可以用铜丝代替2．如图所示为某家庭的厨房电路,闭合开关S,电灯正常发光,在三孔插座上刚插上电饭煲的插头时,所有用电器都停止工作,拔出电饭煲的插头后,检查发现零线上的熔丝断了,下列说法正确的是（）A．电灯和电饭煲之间是串联的B．电路中的故障一定是电灯发生了短路C．可以用铜丝代替熔丝使电路恢复供电D．闭合开关S,用测电笔检测三孔插座左右两孔,氖管均发光3．电给我们的生活带来了极大的便利,但不正确用电也会带来很大的危害,甚至会危及生命。

安全用电是每一位公民的必备素养。

下列做法中不符合．．．安全用电原则的是（）A．在家庭电路中安装保险丝或空气开关B．在未断开电源开关的情况下更换灯泡C．不接触低压带电体,不靠近高压带电体D．及时更换达到使用寿命的插座、导线和家用电器4．某配电系统如图所示,下列各个设备的特征叙述正确的是（）A．空气开关只有一般开关的通与断的作用B．电能表是用来显示用户用电所应交的电费的C．干路上的空气开关跳闸可能是同时使用的用电器总功率太大D．漏电保护器跳闸是因为下面插座里的线路发生了短路5．下列说法正确的是（）A．绝缘体不容易导电的原因是因为绝缘体内部几乎没有电荷B．实际电功率大的用电器在相同的工作时间内消耗的电能多C．家庭电路中电流过大的原因一定是因为火线与零线碰到了一起D．通电时电炉丝热的发红,而跟电炉丝连接的导线却不太热,通过电炉丝的电流更大6．小明在爸爸帮助下,尝试连接如图所示的部分家庭照明电路,为判断电路中是否有故障,他在保险丝处接入一只“220V 40W”的灯泡L0,闭合总开关后,小明将开关S1、S2均闭合,下列关于电路故障判断说法正确的是（）A．灯L1不亮,灯L0、L2发出暗红色光,则灯L1一定短路B．灯L1、L2均不亮,灯L0正常发光,则灯L1一定短路C．灯L1不亮,灯L0、L2发出暗红色光,则灯L1一定断路D．灯L0、L1、L2均发出暗红色光,则说明电路中一定存在接触不良7．掌握安全用电常识,具有安全用电意识是我们必备的素质。

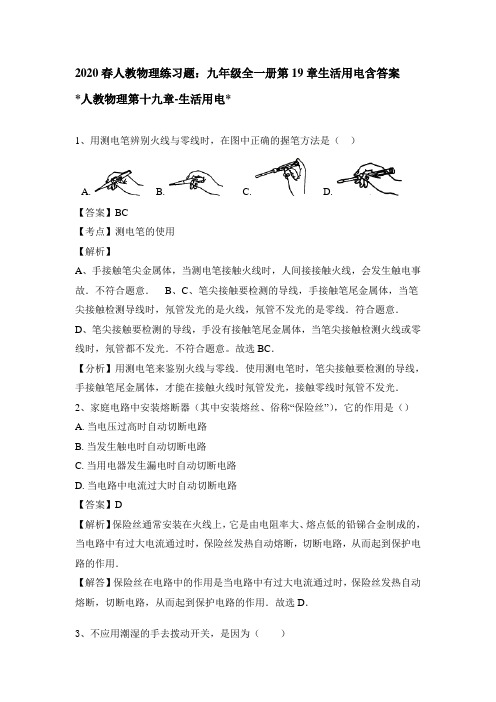

2020春人教物理练习题：九年级全一册第19章生活用电含答案*人教物理第十九章-生活用电*1、用测电笔辨别火线与零线时，在图中正确的握笔方法是（）A. B. C. D.【答案】BC【考点】测电笔的使用【解析】A、手接触笔尖金属体，当测电笔接触火线时，人间接接触火线，会发生触电事故．不符合题意．B、C、笔尖接触要检测的导线，手接触笔尾金属体，当笔尖接触检测导线时，氖管发光的是火线，氖管不发光的是零线．符合题意．D、笔尖接触要检测的导线，手没有接触笔尾金属体，当笔尖接触检测火线或零线时，氖管都不发光．不符合题意。

故选BC．【分析】用测电笔来鉴别火线与零线．使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光．2、家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（）A. 当电压过高时自动切断电路B. 当发生触电时自动切断电路C. 当用电器发生漏电时自动切断电路D. 当电路中电流过大时自动切断电路【答案】D【解析】保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．【解答】保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．故选D．3、不应用潮湿的手去拨动开关，是因为（）A．开关外壳带电 B．开关与潮湿的手都是导体C．开关漏电 D．会引起触电危险【参考答案】D4、刚有一个带有开关、指示灯和多个插座的接线板，如图所示．每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下列说法正确是（）A. “跳闸”的原因是接线板中的电路发生了断路B. “跳闸”的原因是接线板中的电路发生了短路C. 接线板上的多个插座与指示灯并联D. 接线板上的开关与指示灯串联【答案】B,C,D【解析】AB、“跳闸”的原因是接线板中的电路发生了短路，造成电路电流过大，而不是电路断路；故A错误、B正确；C、接线板上的多个插座与指示灯互不影响，所以它们是并联的；故C正确；D、接线板上的开关与指示灯应该是串联的；故D正确。

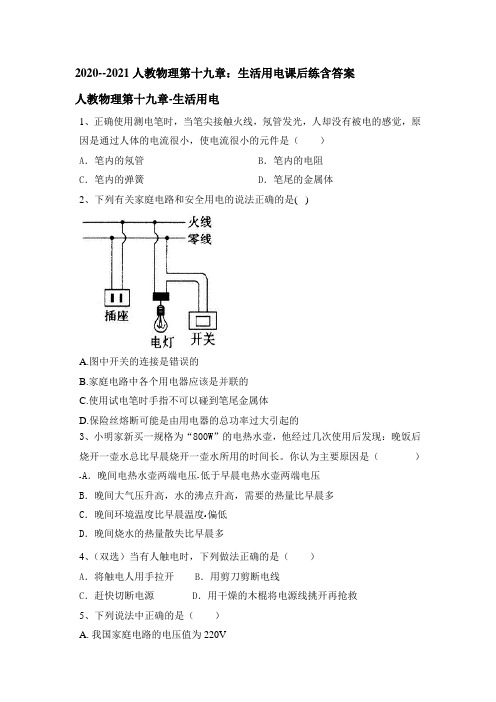

2020--2021人教物理第十九章：生活用电课后练含答案人教物理第十九章-生活用电1、正确使用测电笔时，当笔尖接触火线，氖管发光，人却没有被电的感觉，原因是通过人体的电流很小，使电流很小的元件是（）A．笔内的氖管B．笔内的电阻C．笔内的弹簧D．笔尾的金属体2、下列有关家庭电路和安全用电的说法正确的是( )A.图中开关的连接是错误的B.家庭电路中各个用电器应该是并联的C.使用试电笔时手指不可以碰到笔尾金属体D.保险丝熔断可能是由用电器的总功率过大引起的3、小明家新买一规格为“800W”的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长。

你认为主要原因是（）A．晚间电热水壶两端电压低于早晨电热水壶两端电压B．晚间大气压升高，水的沸点升高，需要的热量比早晨多C．晚间环境温度比早晨温度偏低D．晚间烧水的热量散失比早晨多4、（双选）当有人触电时，下列做法正确的是（）A．将触电人用手拉开 B．用剪刀剪断电线C．赶快切断电源 D．用干燥的木棍将电源线挑开再抢救5、下列说法中正确的是（）A. 我国家庭电路的电压值为220VB. 家庭电路中开关与其所控制的用电器是并联的C. 家庭电路中，同时工作的用电器越多，总电阻越大D. 家庭电路中，电流过大的原因可能是同时工作的用电器总功率过大6、关于家庭电路，下列说法中正确的是（）A．在家庭电路中，同时工作的用电器越多，总电流越大，总电阻越大B．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起C．家庭电路中不安装保险丝，发生短路时，会因为电流过大而烧毁导线D．电炉工作时，电炉丝热的发红，而连接电炉的导线并不太热，是因为导线的电流比电炉丝的电流小7、（双选）人体就像一部复杂的机器，包含许多物理知识，下列描述正确的是（）A．如图甲，当站在地面上的人接触裸露的火线时，人会触电，说明人体是导体B．如图乙，当我们正确使用测电笔时，虽然有电流通过人体，但却不会触电，此时加在人体的电压为220VC．如图丙，人的前臂实质是一个省力杠杆，手臂工作时虽然费距离但是省力D．如图丁，远视眼是看不清近的物体，所以要戴凸透镜矫正8、如图所示的家庭电路图中，白炽灯甲和乙分别灯标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（）A. 电路中两灯是并联的B. 甲灯的安装和插座的连接都是正确的C. 电路中两灯同时发光时，甲灯更亮一些D. 用试电笔分别正确接触M和N点时，试电笔的氖管均发光9、下列关于家庭电路和安全用电常识的说法，错误的是（）A．开关应该接在火线与灯泡之间B．若空气开关“跳闸”，一定是使用了大功率用电器C．使用试电笔判断火线、零线时，手要按住笔尾金属体D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连10、（双选）如图所示的几种情况，会发生触电事故的有（）A．B．C．D．11、家庭照明电路电压为V，电灯与电视机、洗衣机等家用电器之间是联方式；白炽灯发光时温度高，此时钨丝的电阻比不发光时的电阻。

2020年人教版九年级物理全一册第19单元《19.1家庭电路》同步练习卷带答案一．家庭电路的组成（共3小题）1．关于家庭电路和安全用电，下列说法中正确的是（）A．家庭电路中各用电器都是并联的B．对人体安全的电压不高于220VC．空气开关自动断开，都是由于用电器总功率过大引起的D．可以将金属外壳用电器的三线插头改为两线插头接在两孔插座上使用2．关于家庭电路和安全用电，下列说法正确的是（）A．发现有人触电时，可以用干燥的竹竿或木棍将电线与人分开B．家庭电路中空气开关跳闸，是由于短路造成的C．使用三角插头的用电器时，可以不接地线D．家用电器都有开关，因此家庭电路中可以不安装空气开关或保险丝3．家庭电路中，电能表、总开关、保险盒按进户的连接顺序正确的是（）A．电能表﹣﹣保险盒﹣﹣总开关B．总开关﹣﹣电能表﹣﹣保险盒C．电能表﹣﹣总开关﹣﹣保险盒D．保险盒﹣﹣总开关﹣﹣电能表二．家庭电路的连接（共5小题）4．如图所示的家庭电路，连接方式正确的是（）A．B．C．D．5．关于家庭电路和安全用电，下列说法正确的是（）A．家庭电路中控制用电器的开关应该与用电器并联B．家庭电路中空气开关跳闸，可能是电路中用电器的总功率过大引起的C．更换电灯的时候可以不用断开开关D．家庭电路中保险丝断了可以用同样粗细的铜丝代替6．将图所示完好的接线板连入家庭电路中，闭合某插座控制开关S，其对应指示灯D发光。

再将台灯插头插入该插座，台灯与指示灯能同时发光。

则（）A．该接线板的内部连接线只有火线和零线两根导线B．图中B、C两孔间电压为220 VC．将试电笔插入图中A孔，试电笔氖管发光D．若图中指示灯D损坏，则台灯不亮7．图中，各元件在家庭电路中连接符合安全用电原则的是（）A．甲、乙B．甲、丁C．乙、丙D．丙、丁8．小明家的电路简化后如图所示，由该电路可知：（1）线是火线（选填“a”或“b”）；（2）三孔插座中上边的那个孔接。

（选填“地线”、“火线”或“零线”）三．家庭电路的故障分析（共6小题）9．关于家庭电路及安全用电，下列说法中正确的是（）A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B．电视机待机时不消耗电能C．空气开关跳闸一定是发生了短路现象D．插头中标着“E”的导线和用电器的金属外壳相连10．在正常使用的家庭电路中，空气开关突然“跳闸”。

2020年人教版九年级物理全一册第19单元《生活用电》精选压轴题同步卷带答案一．选择题（共10小题、每题3分、共30分）1．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。

漏电保护器中还有实验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（）A．B．C．D．2．小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。

图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（）A．B．C．D．3．“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。

根据你所学的知识判断下列说法不正确的是（）A．图中的三脚插座对应用电器的三线插头，插头最上面的那条导线与用电器的外壳相连B．只要拿着试电笔接触火线，其内部的氖管就会发光C．图中带开关的灯泡和三脚插座的接法是错误的D．图中的灯泡、两脚插座、三脚插座是并联关系4．某家庭电路的组成如图所示，下列说法正确的是（）A．控制灯泡的开关可以接在零线上B．图中的四个插座中有三个是并联的C．有金属外壳的家用电器必须使用三孔插座，以确保安全D．彩灯接入电路后都不亮，可能是其中的一个小彩灯短路5．如图所示电路，电工检查电路故障时，发现开关闭合后，灯L不亮，用测电笔测试C、D两处时，发现两处都能使测电笔氖管发光，而测试A、B处时，只有在A点时氖管发光，则故障可能是（）A．火线、零线短路B．零线没有接地C．BC之间某处断路D．灯L短路6．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。

2020 春人教版物理九全第 19 章 生活用电练习作业及答案 * 人教物理第十九章 -生活用电 *1、如下图是一条刚装好的家庭电路 ,在未安装保险丝以前 ,先把灯泡 L 0 接在装保险盒的两个接线柱上。

当只闭合 S 1 时 ,L 0 和 L 1 发光都偏暗 当只闭合 2 时,L 0;S 正常发光 ;当只闭合 S 3 时,L 0 不发光。

则以下判断正确的选项是四只灯泡的额定电压(均为 220 V) ()A. 灯泡 L 1 所在支路正常B.灯泡 L 2 所在支路正常C.灯泡 L 3 所在支路正常D.装好保险丝 ,闭合全部开关后 ,灯泡都能正常发光【参照答案】 A2、小明同学依据家庭电路画了如下图的电路图，此中包含插座1、插座2、电灯 L 和开关 S ，图中元件的接法画错了的是A ．电灯 LB ．插座 1C ．插座 2D ．开关 S【参照答案】 C3、对于家庭电路和安全用电，以下说法正确的选项是（）A. 在家庭电路中，同时工作的家用电器越多，家庭电路的总电阻越大B. 家庭电路中自动空气开关跳闸，是因为电路中的总功率过大造成的C. 改换照明灯泡和清理、擦抹家用电器的尘埃时，必定要先切断电源D. 只需注意不去直接接触高压电的线路或设施，就不会发生触电事故【答案】 C【分析】A、在家庭电路中，同时工作的家用电器越多，相当于多个电阻并联，故家庭电路的总电阻越小，故 A 说法错误；B、家庭电路中自动空气开关跳闸，能够是因为电路中的总功率过大造成的，也可能是短路造成的，故 B 说法错误；C、改换照明灯泡和清理、擦抹家用电器的尘埃时，必定要先切断电源，这样才能保证操作安全，故 C 说法正确；D、高压电会产生高压电弧，不直接接触也可能会发生触电事故，故不可以凑近高压带电体，故 D 说法错误．应选C．【剖析】依据家庭电路中电阻的特色、电路中电流过大的原由、安全用电的原则等，逐个比较选项中的描绘可做出判断．4、以下对生活顶用电知识的认知中，切合要求的是（）A．使用试电笔时，手指不可以遇到笔尾的金属帽，免得触电B．输电线进户后应先接电能表C．家庭电路中开关接在火线或零线上都能够D．三脚插头的用电器也可插入两孔插座【参照答案】 B5、家庭电路及家用电器在设计安装上都考虑到用电安全问题．以下举措中，与安全用电没关的是A．控制家用电器的开关应安装在火线上B．连结各户的总开关上安装漏电保护器C．洗衣机、电冰箱等用电器应使用三线插头D．为使用方便安装插座【参照答案】 D6、某房间的电能表同意经过的最大电流是10A，房中有 6 个标有“ 220V 60W”的灯泡， 1 个标有“220V 1000W”的热水器，一台制冷时耗电为140W 的电冰箱和 1 台耗电 80W 的电视机，一个标有“220V 1200W”的电饭锅，则（）A.当电冰箱不制冷时，其余用电器才能同时使用B.不使用热水器时，其余用电器能够同时使用C.封闭电视后，其余用电器才能够同时使用D.所实用电器能够同时使用【答案】 B【分析】她家电路同意耗费的最大总功率：P=UI=220V× 10A=2200W，A、电冰箱不制冷时其余用电器同时使用的总功率：P′=60W×4+1000W+80W+1200W=2520W ＞2200W，所以 A 错误；B、不使用热水器时其余用电器同时使用的总功率：P′=60W×4+140W+80W+1200W=1660W ＜ 2200W，所以 B 正确；C、封闭电视后其余用电器同时使用的总功率：P′=60W×4+1000W+140W+1200W=2580W ＞2200W，所以 C 错误；D、所实用电器同时使用的总功率：P′=60W×4+1000W+140W+80W+1200W=2660W ＞2200W，所以 D 错误．应选 B．【剖析】解答此题需要先判断这些用电器能不可以同时使用，假如不可以同时使用，而后再判断哪个用电器不可以和其余用电器同时使用．要判断这些用电器能不可以同时使用，就需要比较她家电路同意耗费的最大总功率（依据公式 P=UI 进行计算 ) 和这些用电器同时使用的总功率的关系，知道了它们的关系就能够做出判断．题还有另一种解法：能够先算出这些用电器同时使用的总功率，而后依据公式I=PU 算出电路中的总电流，最后和电能表同意经过的最大电流进行比较.7、洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，如下图，插座中有一个孔是用来接地的．假如在你家中这个孔没有接地，将会发生的现象是（）A．家用电器耗费的电能会增添B．家用电器不可以正常工作C．家用电器的使用寿命会缩短D．人接触家用电器外壳时有可能发生触电事故【参照答案】 D8、图中是一些人在生活用电中的几种做法，此中正确的选项是( )【参照答案】 B9、家庭电路中安装熔断器（此中安装熔丝、俗称“保险丝”），它的作用是（）A.当电压过高时自动切断电路B.当发生触电时自动切断电路C.当用电器发生漏电时自动切断电路D.当电路中电流过大时自动切断电路【答案】 D【分析】保险丝往常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流经过时，保险丝发热自动熔断，切断电路，进而起到保护电路的作用．【解答】保险丝在电路中的作用是当电路中有过大电流经过时，保险丝发热自动熔断，切断电路，进而起到保护电路的作用．应选D．【评论】此题考察对保险丝特色、作用的认识和掌握，是一道基础题．10、以下图中切合安全用电与保护原则的是()A ．在落地高压线邻近行走B ．多个大功率用器C ．开关接零线D．电水壶接三孔插座同时使用一个插座【参照答案】 D11、在家庭电路中，我们常使用________来判断火线或零线；当电路中电流过大时，造成电路“跳闸”或保险丝熔断的原由是电路短路或用电器________过大【答案】测电笔；总功率【考点】家庭电路的故障剖析【分析】（ 1）我们用测电笔来鉴别零线和火线，测电笔接触火线时，氖管发光．接触零线时，氖管不发光；（2）在家庭电路中，因电流过大致使保险丝熔断或致使空气开关“跳闸”的原由有：①电路中发生短路故障；②电路顶用电器的总功率过大，造成干路电流过大．故答案为：测电笔；总功率【剖析】（1）测电笔内部有一个阻值很大的电阻．使用试电笔时，手接触笔尾金属体，笔尖金属体接触火线或零线，氖管发光的是火线，氖管不发光的是零线；（ 2）家庭电路电流过大的原由有两个；发生短路和用电器的总功率过大12、在家庭电路中，各用电器之间是________选填“串连”或“并联”连结的。

2020春（人教）物理九年级全一册第19章生活用电练题及答案*人教物理第十九章-生活用电*1、图给出了小明设计的楼梯照明灯泡的四种控制电路,其中s1S2分别为楼上和楼下的开关(都是单刀双掷开关)。

要求拨动其中任一开关,都能改变电灯原来的发光或熄灭状态。

在实际应用中最好的方案是( )2、如图所示是一条刚装好的家庭电路,在未安装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上。

当只闭合S1时,L0和L1发光都偏暗;当只闭合S2时,L0正常发光;当只闭合S3时,L0不发光。

则下列判断正确的是(四只灯泡的额定电压均为220 V) ()A.灯泡L1所在支路正常B.灯泡L2所在支路正常C.灯泡L3所在支路正常D.装好保险丝,闭合所有开关后,灯泡都能正常发光3、如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障。

电工师傅为查明故障,在保险丝处接入一只“220V 40 W”的灯泡L。

当只闭合开关S、S1时,灯泡L和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S 2时,灯泡L正常发光,L2不发光。

由此可以确定( )A. L1灯头接线处断路 B. L1灯头接线处短路C. L2灯头接线处断路 D. L2灯头接线处短路4、如图所示,甲站在干燥的木凳上,一只手接触到裸露的零线,丙站在干燥的木凳上,一只手接触到裸露的火线,此时另有乙和丁站在地面上用手分别去拉甲和丙。

则甲、乙、丙、丁四人中可能触电的是()A.丙和丁B.甲和丙C.都不会D.全都会5、某家庭电路中安装有“220V10A”的空气开关（未画出），如图所示是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（）A. B.C. D.【答案】D6、某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成故障的是 ( )A．电路中某处发生断路 B．电路中某处发生短路C．电路中的用电器总功率过大 D．保险丝的额定电流过小7、如果高压线断了,落在地上,那么不要靠近,更不能用手去捡,应该派人看守,并赶快找电工处理,这是因为()A.靠近会造成跨步电压触电B.高压线会把人吸过去C.靠近会造成高压电弧触电D.高压线会把人弹出去8、对照明电路，下列哪一个说法是正确的（）A. 火线与零线间的电压通常是36VB. 电灯的开关一定要安装在零线上C. 站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故D. 有金属外壳的家用电器应接在三孔插座上使用9、小刚家有一个带有开关、指示灯和多个插座的接线板,如图所示,每当接线板的插头插入家庭电路中的插座,闭合接线板上的开关时,总出现“跳闸”现象,关于“跳闸”原因和接线板中的电路连接,下列说法中正确的是( )A. “跳闸”的原因是接线板中的电路发生了断路B. “跳闸”的原因是接线板中的电路发生了短路C. 接线板上的多个插座与指示灯串联D. 接线板上的开关与指示灯并联10、关于如图所示甲、乙两种做法的判断,正确的是()A.甲正确B.乙正确C.甲和乙都正确D.甲和乙都不正确11、白炽灯泡是常用的普通灯泡，它是利用电流的热效应制成的，下列有关白炽灯的几个问题，请你作出简要回答：（1）灯泡什么时候最容易烧坏？（2）灯泡的灯丝要绕成螺旋状，这样做的目的是什么？12、如图所示的甲、乙两个电路中,开关闭合后,电线燃烧起来。
