常见的过压保护措施

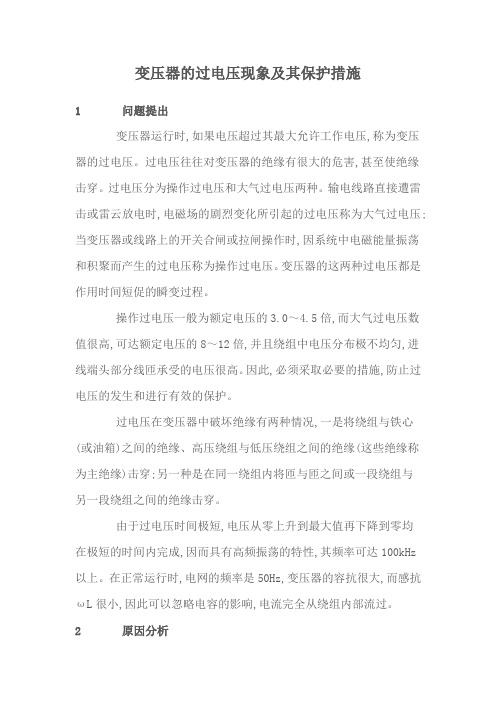

变压器的过电压现象及其保护措施1 问题提出变压器运行时,如果电压超过其最大允许工作电压,称为变压器的过电压。

过电压往往对变压器的绝缘有很大的危害,甚至使绝缘击穿。

过电压分为操作过电压和大气过电压两种。

输电线路直接遭雷击或雷云放电时,电磁场的剧烈变化所引起的过电压称为大气过电压;当变压器或线路上的开关合闸或拉闸操作时,因系统中电磁能量振荡和积聚而产生的过电压称为操作过电压。

变压器的这两种过电压都是作用时间短促的瞬变过程。

操作过电压一般为额定电压的3.0～4.5倍,而大气过电压数值很高,可达额定电压的8～12倍,并且绕组中电压分布极不均匀,进线端头部分线匝承受的电压很高。

因此,必须采取必要的措施,防止过电压的发生和进行有效的保护。

过电压在变压器中破坏绝缘有两种情况,一是将绕组与铁心(或油箱)之间的绝缘、高压绕组与低压绕组之间的绝缘(这些绝缘称为主绝缘)击穿;另一种是在同一绕组内将匝与匝之间或一段绕组与另一段绕组之间的绝缘击穿。

由于过电压时间极短,电压从零上升到最大值再下降到零均在极短的时间内完成,因而具有高频振荡的特性,其频率可达100kHz以上。

在正常运行时,电网的频率是50Hz,变压器的容抗很大,而感抗ωL很小,因此可以忽略电容的影响,电流完全从绕组内部流过。

2 原因分析以下简单说明两种不同类型过电压产生的原因:(1)操作过电压在一般的电网中,使用的绝大多数是降压变压器,下面以降压变压器空载拉闸操作为例说明操作过电压产生的原因。

根据变压器参数的折算法可知,把二次侧(低压侧)电容折算到一次侧(高压侧)时,电容折算值很小,因此二次侧电容的影响可以略去不计。

这就是说,空载时可以忽略二次侧的影响。

就一次绕组来说,由于每单位长度上的对地电容CFe''是并联的,故对地总电容值为: CFe=ΣCFe''由于一次侧单位长度上的匝间电容Ct''是串联的,故其匝间总电容值为:Ct=1/(Σ1/Ct'')在电力变压器中,通常CFe>>Ct,所以定性分析时,匝间电容的影响也可略去不计。

雷电过电压的防护措施
雷电过电压的防护措施
“雷电过电压”是一种由于雷电放电或其他被称为“雷电冲击”的大电压，而发生的电压异常情况。

它会对电气设备造成严重损坏，甚至可能引发火灾。

因此，对其进行有效的防护是非常必要的。

一般来说，雷电过电压的防护分为两个方面：一是采用低电压保护措施，二是采用高电压保护措施。

1、采用低电压保护措施：
(1) 采用隔离变压器：隔离变压器可以有效的降低供电系统的电压，从而减少雷电过电压对电气设备的影响；
(2) 采用恒压电源：恒压电源可以有效的将供电系统内的电压恒定在一个较低的水平，从而有效的防止雷电过电压危害；
(3) 采用抗雷电过电压器件：抗雷电过电压器件可以有效的保护电气设备免受雷电过电压的影响，如避雷针、避雷器等。

2、采用高电压保护措施：
(1) 采用高压低漏技术：这是一种特殊的低电压保护技术，通过把高压的电压降至低电压，从而减少电气设备的损坏；
(2) 采用隔离型抗雷电过电压器件：这种抗雷电过电压器件可以有效的保护电气设备免受雷电过电压的影响，如隔离式避雷器等；
(3) 采用绝缘技术：绝缘技术可以有效的阻断大电压的传播，从而有效的保护电气设备。

总之，雷电过电压的防护措施包括采用低电压保护措施、采用高电压保护措施、采用高压低漏技术、采用隔离型抗雷电过电压器件以及采用绝缘技术。

这些措施不仅可以有效的防止雷电过电压，而且还可以减少雷电过电压对电气设备的损坏，从而节省费用、提高安全性，具有重要的意义。

电气设备的防雷与过电压保护随着科技的不断发展，电气设备在我们的生活中扮演着越来越重要的角色。

然而，雷击和过电压问题成为我们在使用电气设备时需要面对的挑战之一。

本文将讨论如何有效地进行电气设备的防雷与过电压保护。

一、防雷保护雷击是指由于大气激发电荷不平衡而产生的电流放电现象。

电气设备一旦遭受雷击，会造成严重的损坏甚至失效。

因此，防雷保护是至关重要的。

1. 接地系统接地系统是防雷保护中的关键措施之一。

通过将设备的金属外壳或导体与地下的导体相连接，可以将雷击引流至大地，并减少对设备的损坏。

接地系统应该保持良好的导电性能，确保电流能够有效地通过地下导体流入地面。

2. 避雷针避雷针是传统的防雷保护工具之一。

它通常安装在高架建筑物的顶部，可以吸引雷电，并通过导线将电流引入地下。

避雷针的安装应符合相关的安全规范，并经常进行检查和维护，确保其正常工作。

3. 避雷器避雷器是一种可以吸收和分散过电压的设备。

它通常安装在电气设备的输入端，当遭遇过电压时，避雷器会迅速反应，将电压分散到接地系统中，从而保护设备免受损坏。

二、过电压保护过电压是指系统中超过额定电压的电压波动。

过电压可能是由于雷击、电力系统故障或其他原因引起的。

过电压会对电气设备造成严重的损坏，因此过电压保护也是非常重要的。

1. 过电压保护器过电压保护器是专门用于保护电气设备免受过电压的损害。

它可以迅速检测到过电压，并通过自动切断或分散电压的方式来保护设备。

过电压保护器应根据系统的需求进行适当选择，并定期检查和更换以确保其正常工作。

2. 断路器断路器是一种用于保护电气设备免受过电压的开关装置。

当系统中出现过电压时，断路器会自动切断电流，防止电流超过设备的承受能力。

选择合适的断路器对于过电压保护至关重要，并应根据设备的负载和额定电压进行合理设置。

3. 绝缘保护绝缘保护是通过绝缘材料和绝缘设备来预防过电压。

合适的绝缘材料可以减少电压波动对设备的影响，并保护设备免受过电压的损害。

雷击过电压的防护措施
雷击过电压防护措施：
① 安装避雷针或避雷带，引导雷电安全入地；
② 在重要设备附近设置电涌保护器（SPD），吸收过电压；
③ 采用等电位连接，将金属物体连接在一起，减少电位差；
④ 确保接地系统良好，接地电阻符合安全标准；
⑤ 电缆进出建筑物处加装屏蔽层，防止感应雷侵入；
⑥ 重要电路使用隔离变压器，增加电气隔离；
⑦ 定期检查防雷设施，确保其功能正常；
⑧ 敏感设备加装稳压电源，避免电压波动损害；
⑨ 在雷电多发地区，增加防护措施的密度和强度；
⑩ 提高建筑物本身的屏蔽性能，减少直击雷的危害；
⑪ 对于户外设备，尽可能采用地下布线方式；
⑫ 加强员工安全教育，了解雷电防护的基本知识。

过电压问题及其解决方案
过电压问题是指电力系统中发生的电压超过设定值的情况。

过电压可能会对设备和系统造成损坏，甚至引发火灾。

造成过电压的原因有多种，包括：
1. 突然断电后的电力恢复：当电力突然中断后，电力系统重新供电时可能会发生过电压。

2. 电力系统故障：如电源线路短路、电路设备故障等，可能导致过电压。

3. 外部原因：如雷击等外部因素可能导致过电压。

解决过电压问题的一些常见方法和措施包括：
1. 安装过电压保护装置：通过安装过电压保护装置，可以有效地减轻或消除过电压对设备和系统的损坏。

2. 设备选择：在设计和选择电气设备时，可以考虑选择具有过电压保护功能的设备。

3. 接地保护：保持系统的良好接地状态，可以有效地减少过电压的发生。

4. 使用稳压设备：通过使用稳压装置可以调整电压，确保电压处于安全范围内。

5. 定期检测和维护：定期对电力系统进行检测和维护，及早发现和解决潜在的过电压问题。

总之，要解决过电压问题需要从多个方面入手，包括装置安装、设备选择、接地保护和定期检测维护等方面，以确保电力系统的安全运行。

直流电气装置的过电压保护和绝缘配合简介本文档将探讨直流电气装置的过电压保护和绝缘配合。

我们将讨论直流电气装置中的过电压问题，并提供一些解决方案，以保护设备免受过电压的损害。

同时，我们还将讨论绝缘的作用以及绝缘配合在直流电气装置中的重要性。

过电压的问题直流电气装置在运行过程中时常会遇到过电压问题。

过电压可能由许多因素引起，如雷击、电力系统的故障、设备内部故障等。

过电压可能对设备和系统造成破坏，甚至引发火灾和人身伤害。

为了保护直流电气装置免受过电压的影响，我们需要采取一些过电压保护措施。

常见的过电压保护措施包括使用过电压保护器、避雷针和绝缘配合。

过电压保护措施过电压保护器是一种用于保护电气设备的装置，它能够检测并限制过电压的出现。

过电压保护器可以快速反应，并通过将过电压引流到地或通过其他方式将其限制在可接受范围内来保护设备。

避雷针是另一种过电压保护设备，它能够吸收和放散雷击引起的过电压。

在直流电气装置中安装避雷针可以有效保护设备免受雷击引起的过电压损害。

此外，绝缘也是过电压保护的重要手段之一。

良好的绝缘能够阻止过电压通过设备和系统，保护设备免受过电压的侵害。

绝缘可以通过使用绝缘材料、绝缘包围等方式实现。

绝缘配合的重要性绝缘配合在直流电气装置中起着重要的作用。

绝缘配合是指使用多层绝缘材料或绝缘包围来增强设备的绝缘性能。

通过采用绝缘配合技术，我们可以进一步提高设备的绝缘能力，减少过电压对设备的影响。

绝缘配合还可以降低设备发生故障的概率，并提高设备的可靠性和安全性。

通过正确选择和应用绝缘材料，并采取正确的绝缘配合措施，我们可以确保直流电气装置在正常工作条件下保持良好的绝缘性能。

结论过电压保护和绝缘配合是直流电气装置中的重要问题。

通过采取适当的过电压保护措施，如使用过电压保护器和避雷针，并结合绝缘配合技术，我们可以保护直流电气装置免受过电压的影响，提高设备的可靠性和安全性。

风电维护类题库复习题风电考试复习题库维护类1.在液压调桨风力发电机组中，液压系统主要作用之一是控制变桨距机构，实现其转速控制，功率控制。

2.溢流阀在液压系统中的联接方式为并联。

3.关机全过程都是在控制系统下进行的关机是正常关机。

4.若机舱内某些工作确需短时开机时，工作人员应远离转动部分并放好工具包，同时应保证紧急停机按钮在维护人员的控制范围内。

5.检修维护风机液压系统液压回路前，必须开启泄压阀，保证回路内无压力。

6.风能的大小与风速的立方成正比。

7.风能是属于太阳能的转化形式。

8.在正常工作条件下，风力发电机组的设计要达到的最大连续输出功率叫额定功率。

9.风力发电机开始发电时，轮毂高度处的最低风速叫切入风速。

10.在风力发电机组中通常在低速轴端选用刚性联轴器。

11.按照年平均定义确定的平均风速叫年平均风速。

12.风力发电机达到额定功率输出时规定的风速叫额定风速。

13.当风力发电机飞车或火灾无法控制时，应首先撤离现场。

14.风力发电机组规定的工作风速范围一般是3～25米/秒。

15.在风力发电机组登塔工作前必须手动停机，并把维护开关置于维护状态，将远控制屏蔽。

16.运行人员登塔检查维护时应不少于2人。

17.风力发电机组最重要的参数是风轮直径和额定功率。

18.风力发电机工作过程中，能量的转化顺序是风能—动能—机械能—电能。

19.我国建设风电场时，一般要求在当地连续测风1年以上。

20.风力发电机组结构所能承受的最大设计风速叫安全风速。

21.在风力发电机组所使用的润滑油中，合成油的主要优点是在极低温度下具有较好的流动性。

22.风力发电机组在调试时首先应检查回路相序。

23.风速仪传感器属于转速传感器。

24.热继电器的连接导线太粗会使热继电器出现不动作。

25.当风力发电机组排列方式为矩阵分布时将在综合考虑后，一般各风电机组的间距不小于3－5倍风轮直径。

26.在一个风电场中，风力发电机组排列方式主要与主导风向及风力发电机组容量、数量、场地等实际情况有关。

电力系统的接地与保护措施在电力系统中，接地与保护措施是非常重要的环节，它们帮助确保系统的正常运行，保护人身安全和设备的完整性。

本文将介绍电力系统的接地原理与类型，以及常见的保护措施。

一、电力系统的接地原理与类型1. 接地原理电力系统的接地是通过将系统中的导体与地连接来实现的。

通过接地，可以使系统与地之间产生良好的导电通路，实现安全运行。

接地还可以排除电力系统中的感应电势，减少感应电流的产生。

2. 接地类型根据接地方式的不同，电力系统的接地可以分为以下几种类型：（1）单相接地：即将电力系统中的一个相线接地，通常用于低压系统。

（2）三相接地：即将电力系统中的三个相线同时接地，通常用于高压系统。

（3）零序接地：即将系统中的零序导线接地，用于保护电力系统中的设备。

二、电力系统的保护措施1. 过电流保护过电流保护是电力系统中最常见的保护措施之一，它可以及时检测到系统中的过载和短路情况，并采取相应的措施，以防止设备损坏和人身安全事故发生。

2. 过压保护过压保护主要用于防止电力系统中的电压突然升高，超过设定的安全范围。

过压保护装置能够迅速切断电路，保护设备免受过高电压的损坏。

3. 欠压保护欠压保护用于检测电力系统中的电压降低情况，当电压低于设定值时，欠压保护装置会切断电路，避免设备的故障运行。

4. 接地保护接地保护主要用于检测电力系统中的接地故障，如接地短路或接地电流过大等。

接地保护装置能够及时切断故障电路，保护系统的正常运行。

5. 过温保护过温保护用于监测电力系统中的设备温度，当设备温度超过设定的安全值时，过温保护装置会采取相应措施，如切断电路或发送报警信号。

6. 隔离保护隔离保护主要用于隔离电力系统的故障部分，以防止故障扩散和进一步损坏。

隔离保护装置能够迅速切断故障部分与正常部分之间的连接。

三、总结电力系统的接地与保护措施是确保系统正常运行的重要环节。

通过接地可以排除感应电势，减少感应电流的产生，保证系统的安全运行。

1、110KV总降压变电站、烧碱变电所、公用工程变电所装机容量、变压器台数及主接线方案，各配电系统过电压保护措施。

110KV总降压变电站①110KV总降压变电站装机容量：110KV总降压变电站装机容量为65500KW。

②110KV总降压变电站主接线方案：110KV变电站采用双回路供电，两条进线分别为乔银线和董银线，双回路电源一用一备。

110KV进站后采用GIS间隔配电，110KV 部分采用两条单母线联络运行。

110KV变压器共四台，分别是2台动力变（16000KVA）和2台整流变（20400KVA），目前2台动力变一用一备，2台整流变满负荷运行，动力变低压侧电压等级为10KV，10KV 系统两条单母线联络运行。

③110KV总降压变电站过电压保护措施：110KV总降压变电站过电压保护措施为进线线路有两条避雷线沿线敷设，进站后110KGIS进线线路有2台氧化锌避雷器，110KV两条母线分别配1组氧化锌避雷器。

10KV进线及各开关柜分别配有BOD 过压保护器。

另外变电站区域有3个35米避雷塔。

烧碱变电所①烧碱变电所装机容量: 烧碱变电所装机容量为4500kw。

②烧碱变电所主接线方案：烧碱变电所有4条进线，电源取自变电站10KV南北母线，进线电压为10KV，变电所内部有4台变压器（1250KVA），4台变压器对应4条低压400V母线,各母线分段运行。

③烧碱变电所过电压保护措施：烧碱变电所顶部设有金属避雷线沿顶部四周墙体敷设，并引致防雷接地网。

公用工程变电所①公用工程变电所装机容量：装机容量为3600kw.②公用工程变电所主接线供电方式：公用工程变电所有2条进线，电源取自变电站10KV南北母线，进线电压为10KV，变电所内部有2台变压器（2000KVA），2台变压器对应2条低压400V母线,两条母线分段运行。

③公用工程变电所防雷措施：烧碱变电所顶部设有金属避雷线沿顶部四周墙体敷设，并引致防雷接地网。

2、厂房、装置区域防直击雷的接闪器、引下线、接地装置分别采取的措施？电解厂房、盐棚，供水站液氯包装采用金属结构屋顶作为接闪器；一次盐水厂房、氯气缓充站、纯水站、污水站厂房顶部采用避雷线作为接闪器；氯氢厂房、合成厂房均设有避雷针作为接闪装置；盐水罐区、成品罐区利用厚度在6mm以上的金属壳体作为接闪器；接闪器通过建筑构筑物钢筋，明敷设5*50接地扁铁作为引下线与全厂接地网连接。
