高压柜安装及电缆布放工程受电方案示范文本

配电柜安装施工方案范文一、施工前准备1.明确施工范围：根据项目需求和设计要求，明确配电柜的安装位置和数量。

2.制定施工计划：根据项目进度和工期，制定配电柜的安装计划，并合理安排工人和设备的调配。

3.检查施工条件：确认施工场地是否满足施工要求，包括通风、照明、防火等安全条件。

4.采购所需材料和设备：根据设计要求和施工计划，及时采购配电柜所需的材料和设备，保证施工的顺利进行。

二、施工步骤1.设置施工区域：将施工区域划分出来，并张贴相关的施工警示标志，以提醒他人进入区域时的注意事项。

2.准备安装位置：根据设计要求和实际情况，清理安装位置，确保没有障碍物和杂物。

3.安装支架：根据设计要求，安装配电柜的支架，并确保其垂直、水平和牢固。

4.布线：根据设计要求进行布线，包括主干线和分支线的连接，确保线路的通畅和安全。

5.安装配电柜：根据设计要求，将配电柜放置在支架上，并使用合适的螺栓将其固定。

6.连接电缆：根据设计要求，对配电柜内的电缆进行连接，包括输入和输出线路的接线、接地线的连接等。

7.调试测试：安装完成后，对配电柜进行调试和测试，确保各项功能正常运行，并进行必要的调整和修正。

8.验收交付：确认配电柜安装工作完成后，与项目相关方进行验收，确保工作符合设计要求和安全标准，并交付使用。

三、施工注意事项1.施工人员必须具备相应的资质和技术素质，严格按照施工图纸和设计要求进行施工，确保施工质量。

2.施工现场必须按照相关安全规定进行操作，包括佩戴安全帽、穿戴工作服、采取防护措施等。

3.施工过程中应注意施工顺序，确保施工的连贯性和协调性，提高施工效率。

4.施工现场必须保持整洁，及时清理施工垃圾和杂物，确保施工安全和环境整洁。

5.施工中发现问题或存在疑义，应及时与设计师或项目负责人进行沟通，确保施工的准确和顺利进行。

6.配电柜安装完成后，必须进行功能测试和漏电测试，确保配电柜的安全和稳定运行。

7.施工完成后，必须做好施工记录和归档，包括施工图纸、工作日志、验收记录等，为今后的维护和检修提供依据。

高压柜安装施工方案一、工程概况我单位施工的1#配电室电气安装工程二期工程，新增6台高压开关柜安装在原老厂房一期工程高压配电室，并与一期工程原有高压柜一段进行对接安装，高压配电室在老厂房零平面，6台高压柜现已进入高压配电室，并具备安装条件。

二、施工准备2.1工器具配备2.2劳动力安排2.3施工前准备⑴、我方进入高压配电室施工人员进行安全施工教育，做好安全技术交底工作，并熟悉施工规范及要求。

⑵、现场施工所用工器具及安装所需材料到场，并做好临时电源，保证随时开工。

⑶、6台高压柜已进入高压配电室指定位置，随时准备盘体就位和母线连接条件。

三、施工程序和施工方案3.1 我方施工工器具及安装所需材料到达施工现场，并做好临时电源，保证电路畅通时开工。

3.2 征求业主及监理意见，议定具体施工步骤和停电方案。

3.3 在征求业主意见后我单位议定如下施工方案⑴、在业主倒换回路把高压柜一段高压柜负载转移到二段高压柜负载后，观察运行情况，如运行正常后将对一段高压柜进行停电。

⑵、一段母线停电后我单位现场施工人员立即拆卸下原有高压开关柜侧板及后盖板。

⑶、对6台高压开关柜就位并安装绝缘套管，安装好的新高压柜与老柜进行找平找正。

⑷、测量就位后母排连接尺寸、孔距，对现场母排及原有高压柜母排进行切割、开孔。

⑸、母排连接，并把紧螺栓，并盖上盖板，对一段高压配电柜二次回路送电运行，并观察运行情况。

⑹、交接给调试公司对高压柜进行调试，试验。

3.4 在所有高压柜安装完毕后进行一次通电试运行并做好安装验收工作。

3.5 安装步骤分两种情况进行：a、一次性安装调试完毕，预计8小时安装，8小时调试，停电时间16小时，从早上5点到晚上21点；b、分两次安装，第一次停电2小时，把6台高压柜安装就位，第二次停电14小时，安装高压一、二次母排6小时，调试实验8小时。

四、安全措施4.1 在高压开关柜进场安装施工方案审批后，对施工作业人员进行全面交底。

4.2 凡参加施工作业人员，必须熟悉安装方法和工作内容，按施工方案要求进行施工。

高压柜安装工程施工设计方案一、工程概述本次高压柜安装工程位于_____，旨在为_____提供稳定可靠的电力供应。

工程范围包括高压开关柜的安装、调试以及相关配套设施的建设。

二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，编制详细的施工方案。

2、进行技术交底，确保施工人员了解施工流程和技术要求。

（二）材料准备1、根据设计要求，采购符合标准的高压开关柜及配套设备。

2、准备好安装所需的各种材料，如电缆、母线、绝缘子等。

（三）现场准备1、清理施工现场，确保施工区域整洁、无障碍。

2、搭建临时施工设施，如仓库、休息室等。

（四）人员准备1、组织专业的施工队伍，包括电气安装工、调试工等。

2、施工人员需具备相应的资质和经验，并进行安全教育培训。

三、高压柜安装流程（一）基础槽钢安装1、根据设计要求，确定基础槽钢的位置和标高。

2、安装基础槽钢，确保其水平度和垂直度符合要求。

（二）高压柜搬运与就位1、使用吊车或叉车将高压柜搬运至安装位置附近。

2、采用人力或机械牵引的方式，将高压柜精确就位。

（三）柜体调整与固定1、调整高压柜的位置和水平度，使其符合安装标准。

2、使用螺栓将柜体固定在基础槽钢上。

（四）母线连接1、按照设计要求，选择合适规格的母线进行连接。

2、确保母线连接紧固，接触面良好。

（五）二次回路接线1、依据二次原理图，进行二次回路的接线工作。

2、接线应整齐、美观，标识清晰。

（六）接地装置安装1、将高压柜的外壳及基础槽钢与接地网可靠连接。

2、接地电阻应符合设计要求。

四、质量控制措施（一）材料检验1、对采购的高压开关柜及配套设备进行严格的质量检验。

2、检查设备的外观、型号、规格、技术参数等是否符合要求。

（二）施工过程检验1、在每个施工环节完成后，进行质量检验。

2、重点检查柜体安装的垂直度、水平度，母线连接的紧固性，二次回路接线的正确性等。

（三）试验与调试1、完成高压柜安装后，进行电气试验和调试。

2、包括绝缘电阻测试、耐压试验、继电保护校验等。

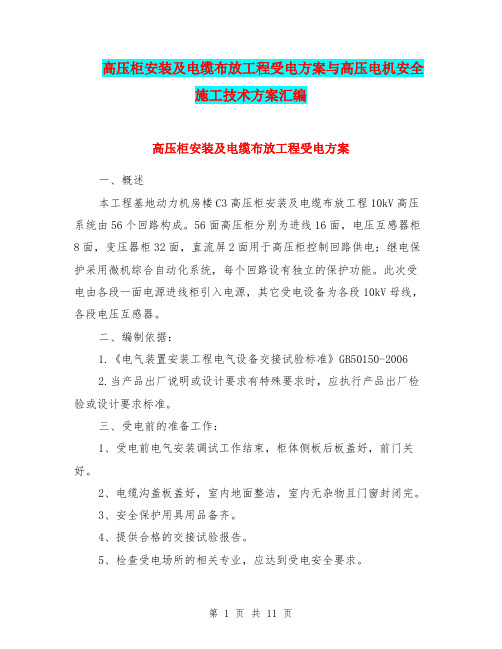

高压柜安装及电缆布放工程受电方案与高压电机安全施工技术方案汇编高压柜安装及电缆布放工程受电方案一、概述本工程基地动力机房楼C3高压柜安装及电缆布放工程10kV高压系统由56个回路构成。

56面高压柜分别为进线16面，电压互感器柜8面，变压器柜32面，直流屏2面用于高压柜控制回路供电；继电保护采用微机综合自动化系统，每个回路设有独立的保护功能。

此次受电由各段一面电源进线柜引入电源，其它受电设备为各段10kV母线，各段电压互感器。

二、编制依据：1.《电气装置安装工程电气设备交接试验标准》GB50150-20062.当产品出厂说明或设计要求有特殊要求时，应执行产品出厂检验或设计要求标准。

三、受电前的准备工作：1、受电前电气安装调试工作结束，柜体侧板后板盖好，前门关好。

2、电缆沟盖板盖好，室内地面整洁，室内无杂物且门窗封闭完。

3、安全保护用具用品备齐。

4、提供合格的交接试验报告。

5、检查受电场所的相关专业，应达到受电安全要求。

6、检查和确认被送电设备、线路符合设计要求，各开关开合正常灵活，且周围安全设施齐全。

7、检查和空操作断路器，应符合保护装置可靠，联锁装置符合逻辑关系，信号装置正常。

8、确认高压柜5防保护有效。

9、电气安装工程应达到盘柜安装符合设计要求，母线、线路连接符合设计图纸要求，接地体及引线连接合格。

10、此次受电全程听从甲方及监理的组织与协调。

11、准备好受电前的通讯工具，保持通话畅通。

四、受电操作：1、检查进线、电压互感器、变压器等柜各开关均为断开位且在试验位，所有受电柜前、后柜门关闭。

2、10kV变电所G1-2柜、G1-13柜、G2-2柜、G2-13柜、G3-2柜、G3-13柜、G4-2柜及G4-13柜准备受电。

3、首先各段电缆在额定电压下冲击3次，每次间隔15分钟，保持5分钟。

4、检查各段进线高压带电显示器电缆是否受电。

5、电缆成功受电后，将各段进线柜下口电压互感器小车摇至工作位，再将进线断路器小车摇至工作位。

高压柜安装及电缆布放工程受电方案范本一、概述本工程基地动力机房楼C3高压柜___及电缆布放工程___kV高压系统由___个回路构成。

56面高压柜分别为进线16面，电压互感器柜8面，变压器柜32面，直流屏2面用于高压柜控制回路供电；继电保护采用微机综合自动化系统，每个回路设有独立的保护功能。

此次受电由各段一面电源进线柜引入电源，其它受电设备为各段___kV母线，各段电压互感器。

二、编制依据：1.《电气装置___工程电气设备交接试验标准》GB50150-___2.当产品出厂说明或设计要求有特殊要求时，应执行产品出厂检验或设计要求标准。

三、受电前的准备工作：1、受电前电气___调试工作结束，柜体侧板后板盖好，前门关好。

2、电缆沟盖板盖好，室内地面整洁，室内无杂物且门窗封闭完。

3、安全保护用具用品备齐。

4、提供合格的交接试验报告。

5、检查受电场所的相关专业，应达到受电安全要求。

6、检查和确认被送电设备、线路符合设计要求，各开关开合正常灵活，且周围安全设施齐全。

7、检查和空操作断路器，应符合保护装置可靠，联锁装置符合逻辑关系，信号装置正常。

8、确认高压柜5防保护有效。

9、电气___工程应达到盘柜___符合设计要求，母线、线路连接符合设计图纸要求，接地体及引线连接合格。

10、此次受电全程听从甲方及监理的___与协调。

11、准备好受电前的通讯工具，保持通话畅通。

四、受电操作：1、检查进线、电压互感器、变压器等柜各开关均为断开位且在试验位，所有受电柜前、后柜门关闭。

2、___kV变电所G1-2柜、G1-13柜、G2-2柜、G2-13柜、G3-2柜、G3-13柜、G4-2柜及G4-13柜准备受电。

3、首先各段电缆在额定电压下冲击___次，每次间隔___分钟，保持___分钟。

4、检查各段进线高压带电显示器电缆是否受电。

5、电缆成功受电后，将各段进线柜下口电压互感器小车摇至工作位，再将进线断路器小车摇至工作位。

6、合闸，对各段母线进行额定电压冲击，冲击___次，每次间隔___分钟，保持___分钟。

10kv高压柜安装施工方案1. 引言高压柜是电力系统中重要的设备之一，承担着电力传输和保护的作用。

本文档旨在提供10kv高压柜的安装施工方案，确保安装过程顺利进行，并保证设备的安全可靠运行。

2. 安装前准备工作在开始安装之前，需要进行以下准备工作：2.1 设计方案确认确认高压柜的设计方案，包括布置、接线图、设备清单等。

确保设计方案符合相关标准和规范。

2.2 施工人员培训施工人员需要接受相关的培训，了解高压柜的安装要求、操作规程和安全注意事项。

2.3 施工设备和材料准备准备好所需的施工设备和材料，包括吊装设备、工具、电缆、接线端子等。

2.4 安全措施制定相关的安全措施，确保施工作业过程中的安全，包括电击防护、防火防爆等。

3. 安装施工步骤按照以下步骤进行高压柜的安装施工：3.1 环境准备检查安装环境，确保场地干燥、通风良好，并清理好安装区域。

3.2 吊装高压柜根据设计方案和吊装要求，使用吊装设备将高压柜安装到指定位置。

确保吊装过程平稳、安全。

3.3 固定高压柜将高压柜固定在安装位置，使用螺栓等固定装置将其牢固固定。

3.4 连接电缆将电缆连接到高压柜的接线端子上，确保接线端子连接牢固可靠，并符合设计方案和安全要求。

3.5 安装配套设备根据设计方案的要求，安装配套设备，如断路器、避雷器、接地装置等。

确保安装正确、接线可靠。

3.6 调试和测试完成安装后，进行高压柜的调试和测试工作，包括电气连接测试、保护功能测试等。

确保设备正常工作。

3.7 安全验收经过调试和测试后，进行安全验收，确保高压柜的安装和运行符合相关标准和规范。

4. 安装施工注意事项在进行高压柜安装施工时，需要注意以下事项：•遵守相关的安全操作规程，佩戴好个人防护装备。

•注意电源电压，确保安装的高压柜与电源电压匹配。

•严禁在高压柜带电状态下进行施工作业。

•高压柜的接线端子和连接螺栓要紧固可靠，确保电缆接触良好。

•注意防潮防尘，保持高压柜的干燥和清洁。

************项目施工方案编制：审核：批准：********公司**年**月**日一、 工程概况：该**项目主要施工内容有采购并安装**个单井节能控制箱、**台变压器低压侧控制柜，不含税合同金额 **元，工期**天。

二、 施工力量组织管理1、施工组织管理机构安装主管： 质量管理 安全管理 材料员 电工1组采购组 电工2组 采购主管： 总负责： 施工管理2、施工力量的安排根据该工程实际情况，电气安装按施工有效工期暂定为**天时间，我公司决定投入1个电工班共6人作为主要施工力量，一旦工程需要，则将本单位其他人员全部投入本次工程施工中去，以确保该工程项目建设任务的顺利完成。

3、施工计划统筹技术管理根据****项目进度的要求，总体采购安装时间只有**天，时间紧的特点并结合我公司现有的技术力量及设备等具体情况，为全面有效地控制施工进度，及时反映施工动态，更好地平衡各项工程项目进度，我们决定利用施工计划统筹对工程施工进度进行监督管理，以便能及时把握影响工程进度的关键因素，及时组织施工力量进行补救，从而保证采购及工程施工的顺利进行。

三、采购方案1、交货地点、交货时间、交货方式、运输条件及安装时间：1.1 交货地点：**1.2 交货时间：合同前签订后15日内交货。

1.3 交货方式：设备到达指定的场所后经用户检验合格方可交货。

1.4 运输条件：专车汽运，运费由我方承担。

2、投标货物的质量标准及验收方式说明：2.1 产品到达用户指定地点后，由用户组织对设备进行验收。

2.2 验收标准：2.2.1 质量验收方式：按照国家标准、行业规程或其他相关标准进行产品验收；按照企业产品说明书进行产品验收。

2.2.2 数量验收方式：按合同要求及装箱清单、产品配置清单与产品组件三者一致并且随附产品说明书、产品出厂合格证，使用手册等全套技术资料。

3、备品备件情况：3.1 设备中包含的易损、易坏的原件，备品备件由厂家在装箱清单中列出，交货时与设备一同交付；若设备中的原件是由于非正常操作仪器而损坏，公司根据实际情况保修，提供相应的备品备件，公司备有足够的易损件给用户，为用户仪器运行提供强有力的支持。

高压开关柜安装施工方案一、前期准备1.1 施工前检查在施工前应检查开关柜及配套设备的外观，箱内是否清洁干燥，设备垫片是否正确放置，连接件及电缆端头是否正确装配，底部及两侧的地脚螺栓是否牢固。

1.2 施工现场交底在开工前，应与现场负责人进行施工交底，确认施工方案和要求，明确分工和责任，落实安全管理措施。

1.3 现场布置在安装高压开关柜前，应将施工现场的地面、墙壁等进行清理和处理，以保证施工环境干燥、整洁和安全。

同时，根据实际情况和图纸要求，确定高压开关柜的安装位置和方向。

二、安装准备2.1 开箱检查打开测量仪器箱子，检查产品名称、型号、规格、数量、生产日期等是否与购买清单相符，是否有受损的情况。

2.2 安装前的准备工作做好施工记录和现场管理工作，对现场电力与测量的其他设施进行检查和清洁，防止误操作引发安全风险。

2.3 安装位置根据工程要求确定高压开关柜的安装位置和方向，如图纸所示，标出悬挂脚、地脚螺栓的位置。

确定安装位置后，先打好地脚螺栓，并仔细检查螺栓是否垂直，调中位置和调整高度。

三、安装具体步骤3.1 安装箱体按照标明的位置和方向悬挂箱体，调整箱体位置，使同级的箱体间高度一致，并仔细检查水平误差。

悬挂后，按其四周的相邻箱体进行调整，使其高度处于同一水平面。

3.2 安装配电装置进行配电装置的安装时，要根据其使用性质、功能要求和工程实际情况，按照有关规定和要求进行正确的安装。

3.3 安装低压插座安装低压插座应符合相关要求和标准。

一般来讲，安装箱体大小为1200mmx1200mm以上的开关柜，须设置2个低压插座。

安装低压插座时，应注意与装置支架、垫板等的干净、接触良好、紧固可靠。

3.4 密封所有作为测量点的线路与设备接口当需进行密封处理。

在仔细检查后，用绝缘胶带、密封胶等对其进行包扎和封闭。

3.5 接地电器设备接地必不可少，因此安装时对该环节的注意要点也有可能会对电器设备的安全使用产生影响。

在多数情况下，接地总线必须和其他设备的总线分开，且配电运行安全时机电地线复合电缆和接地线要分开敷设，不能同时敷设。

配电施工工作方案范本一、工程概况本项目为某城市综合体配电施工工程，主要包括商业区、办公区及住宅区的配电系统建设。

工程范围涉及高低压配电柜（盘）、配电箱及开关箱的安装，电缆线路敷设，照明系统安装，以及接地与防雷系统施工等。

工程预计施工周期为6个月，施工面积约为10万平方米。

二、用电管理1. 用电管理制度：建立健全用电管理制度，明确各级用电管理人员职责，实行用电安全责任制。

2. 用电计划：根据工程进度，合理安排用电计划，确保施工期间用电需求。

3. 用电负荷：合理分配用电负荷，避免超负荷运行，确保电力系统稳定运行。

4. 用电设备：选用符合国家标准的用电设备，定期检查、维护，确保设备安全运行。

5. 用电监控：设立用电监控系统，实时监测电力系统运行状况，发现异常情况及时处理。

三、电工1. 电工人员：配备具有电工操作证的电工，负责施工过程中的电力设备安装、调试、维修及保养工作。

2. 培训与考核：对电工进行专业技能培训，定期进行考核，确保电工具备较高的专业技能和安全意识。

3. 作业指导：制定详细的电工作业指导书，明确电工的操作规程和注意事项。

4. 作业记录：电工需认真记录每日作业内容，及时反馈施工过程中遇到的问题。

四、安全距离与外电防护1. 安全距离：根据国家相关规定，设置安全距离，确保施工过程中人员与设备的安全。

2. 外电防护：针对施工现场周边的外部电力线路，采取以下防护措施：a. 设置安全警示标志，提醒施工人员注意安全。

b. 采用绝缘材料对电力线路进行包裹，防止漏电。

c. 加强对外电线路的巡查，发现异常情况及时处理。

d. 与供电部门保持密切沟通，确保施工现场外部电力线路的安全稳定。

五、电缆线路1. 电缆选型：根据工程实际需求和电力系统设计，选用符合国家标准的电缆，确保电缆的安全、可靠和节能。

a. 电缆类型：根据电压等级和用途，选用交联聚乙烯绝缘电缆、聚氯乙烯绝缘电缆等。

b. 电缆截面：根据电缆的输送容量和长度，合理选择电缆截面，满足工程需求。

2023年高压柜安装及电缆布放工程受电方案一、背景介绍2023年高压柜安装及电缆布放工程是指在某个工程项目中对高压柜进行安装，并布放相应的电缆，以保障项目正常供电。

为了确保该工程的顺利进行，需要制定一套完善的受电方案，确保供电安全、稳定和可靠。

二、电力供应1. 联系供电单位在工程开始前，应与供电单位取得联系，了解供电条件、电力线路等相关信息，确保有充足的电力供应。

2. 供电线路选择根据工程需求和供电条件，选择合适的供电线路。

考虑到工程项目通常需要大电流供应，应优先选择高压线路供电。

3. 供电线路改造如果供电线路需要改造，需提前与供电单位沟通，并根据供电单位要求进行改造。

确保改造工作符合规范，并经过供电单位的验收。

三、高压柜安装1. 安装位置选择根据工程布局和供电线路位置，选择合适的高压柜安装位置。

高压柜应远离有爆炸、腐蚀性气体或易燃物的地方，并保证柜体通风通畅，方便操作和维护。

2. 安装方式按照高压柜的设计要求和相关规范，采用专业的安装方法将高压柜安装在指定位置上。

确保安装牢固，符合安全要求。

3. 安装验收高压柜安装完成后，应进行验收。

验收内容包括柜体外观、电气连接、接地等。

验收合格后方可投入使用。

四、电缆布放1. 电缆选择根据工程需求和供电条件，选择合适的电缆。

电缆应符合国家标准，能够承受所需的电流和电压。

2. 电缆敷设方式电缆敷设方式根据工程布局和安装位置确定。

应尽量避免电缆与其他设备、管道等发生干扰，同时要保证电缆布置整齐、通风良好。

3. 电缆固定和保护电缆敷设完成后，应进行固定和保护。

使用专业的电缆托架、电缆槽等设备进行固定，确保电缆不受外力破坏。

五、供电过程中的安全管理1.门禁系统在高压柜周围设置门禁系统，确保未经授权人员无法进入高压区域，有效防止事故发生。

2.灭火系统在高压柜区域设置合适的灭火设备，并定期对其进行检查和维护。

确保在发生火灾等突发情况时能及时采取有效的灭火措施。

3.定期检查定期对高压柜和电缆进行检查，确保其运行正常、安全可靠。
