液晶驱动板故障大全

关于LCD电视机屏驱动板的维修方法LCD电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的LVDS信号转换成TTL信号。

屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

屏驱动板图片：LCD电视机屏驱动板工作条件：正确的供电：电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关，靠近MOS 管处有选择LVDS 电压的磁珠或跳线。

根据具体使用的液晶屏的型号确定供电电压是多少伏 来选择对应的磁珠或跳线。

正确的LVDS信号：LCD电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单8位LVDS传输，包括8位数据，2位时钟共10条数据线；全高清屏（1920X1080）均为双路LVDS传输，包括8位奇数据，8位偶数据，2位奇时钟和2位偶时钟，共20条数据线，所以从数字板过来的LVDS线的根数是不一样的。

因为LVDS信号电平为1V左右，通过万用表可以测出来。

三、液晶屏信号格式选择电压：LVDS信号格式有两种：VESA格式和JEIDA格式。

在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值。

一般有0V，3.3V，5V 和12V 几种选择。

不同的屏应该选择不同的电压。

四：帧频选择端口：有些屏具有这个端口，如奇美屏。

在该端口接上选择电平，可以使屏的显示频率在50Hz和60Hz帧频进行选择，以适应输入信号的帧频。

如果该端口的选择电平错误，屏的显示频率和输入信号的帧频不相同，会出现无显示的故障。

五：对应的程序：不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。

常见故障维修实例：一、三星屏，黑屏，中心控制板上的保险开路,测5V供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。

\J i r a道] N C•飞H I L U N D A O(上接4期）康佳液晶电榥35017517型四含一趣动tS 幵关电濂、背光电路分析与故障检修(下)g常见故障检修1.开机三无，待机指示灯不亮检查此类故障，应首先测量保险丝F911是否 熔断。

(1) 保险丝F911已熔断若F911已熔断，说明开关电源存在短路或严 重漏电故障，常见原因有：市电整流桥(VD901~ VD904)中某些二极管短路、300V滤波电容C901漏电、电源开关管V W901击穿等，可通过测量在 路电阻的方法来判断。

若开关管V W901击穿，则 需检查开关管S极所接的电流检测电阻R W908 是否烧毁，并检查尖峰吸收电路中的各元件有无 虚焊或损坏的现象，避免换上的新管再次被击穿。

(2) 保险丝F911未断若F911未断，可通电测量开关电源有无电压 输出。

若无电压输出，主要原因是幵关电源未工 作。

接下来测量开关管V W901 D极的+300V电压是否正常。

若幵关管的D极无电压或电压较 低，则检查市电输入和市电整流滤波电路中是否 有元器件开路，重点检查整流桥的四只二极管和 限流电阻R T901是否损坏。

若+300V电压正常，则检查电源控制芯片 FAN6755及外围元件。

测量FAN6755⑦脚(H V)有无启动电压，若无启动电压，检查启动电阻 R W905、R W906是否开路。

测量①脚(VINS)电压 是否正常，若该脚电压过低,一是检查市电取样检 测电路分压电阻是否变质或开路，滤波电容 C W904是否漏电，稳压管V D W904是否损坏；二□贺学金是检查由V966、N W966、V W930等组成的过压保 护电路，常见为稳压管VD963漏电、击穿。

同时注 意检查⑥脚(V D D)外接电容C W922是否短路，②脚（FB)外接光耦合器N W950、稳压管V D W907是否损坏，开关管S极所接的电流检测 电阻R W908是否烧毁或阻值增大。

液晶显示器驱动板
作用：信号的接收，发送和处理
工作条件：供电，时钟，复位。

更改驱动板条件
供电(VCC)地线(GND ) 控制（BLON EN SW ON/OFF N/F）
控制信号：是为了使高压板正常工作，达到背光和图像同步的效果。

一：不开机（电源指示灯亮，按开关无反应。

排除按键板不能用。

）二：开机白屏（排除屏本身问题和屏线）（若为屏问题多为屏供电出问题）
三：开机显示异常（先排除屏本身和屏线）
四：开关机先白屏但能正常使用（先排除屏本身）（多为驱动板发送给高压板的控制信号出问题）
五：按键板某些按键不能用（先排除按键本身损坏）
六：使用时自动出现调整功能；菜单（先排除按键板热性能不良）七：屏上有干扰（多为电容和屏线问题）
八：自动关机（排除开关按键热性能不良）（注意指示灯多有颜色变化）
该按键板
OK R G GND K1 K2
开关红绿接地+ —
K3 K4 K5 K6
自动菜单后两根不用
屏线种类一：分针插和偏插
二：分三十针和二十针
三：分单六，双六
单八，双八。

液晶显示器驱动板维修代换实例【例1】LG 1780Q液晶显示器，无显示。

分析与检修：开机后观察背光灯已经点亮，但开机接人信号却无图像和OSD显示，由此判断应为主板未给显示屏信号引起。

测量驱动板供电正常，判断驱动板不良，试用一通用驱动板更换，并写人正常的面板驱动程序后，故障排除。

【例2】AOC LM-500液晶显示器，只要启动或重启计算机，就会出现近似“花屏”的现象，就好像有高频电磁干扰一样，屏幕上的字迹非常模糊且呈锯齿状。

当进人Windows 系统后，偶尔也会出现这种现象，但持续的时间很短且不太明显，绝大部分时间屏幕显示是正常的。

分析与检修：首先更换了一块显卡，发现故障依旧。

接着用一台工作正常的17in CRT 纯平显示器做替换排除试验，并没有出现类似故障。

分析原因，可能是因为液晶显示器本身的时钟频率很难与输人模拟信号的时钟频率保持同步所致，特别是在模拟同步信号频率不断变化时，如果液晶显示器的同步电路，或者是与显卡同步信号连接的传输线路出现了短路、接触不良等问题，而不能及时调整跟进以保持必要的同步关系，就会出现启动显示异常，而进人系统后又显示正常的奇怪故障现象。

据此，判断故障点很可能是在液晶显示器内部的同步电路，或者是连接接口插针以及传输电缆上。

考虑到液晶显示器内部同步控制电路一般都是设置在一块集成电路的内部，且集成电路损坏的可能性微乎其微。

于是，将检查重点放在接口插针、传输电缆以及同步电路的可调整元器件上。

首先将液晶显示器的外壳拆开，露出内部的连接电缆，用数字式万用表的通、断检查蜂鸣挡，逐个检查连接插针与对应线缆的导通情况，没发现任何断路、短路等物理连接性问题；接着沿电缆连接线的走向，找到印制电路板上的输人控制电路单元，发现在14脚封装的集成电路块边上安装有两个微型半可调电位器，一个在印制电路板上标注为WR*，另一个则为WR1201。

根据以往维修CRT显示器的经验初步判断，这两个微型半可调电位器，很可能就是用于同步微调的，不过到底哪一个有问题呢？为了稳妥以及减少拆卸液晶显示器外壳的次数，用无水酒精将两个半可调电位器全部清洗、擦拭一遍。

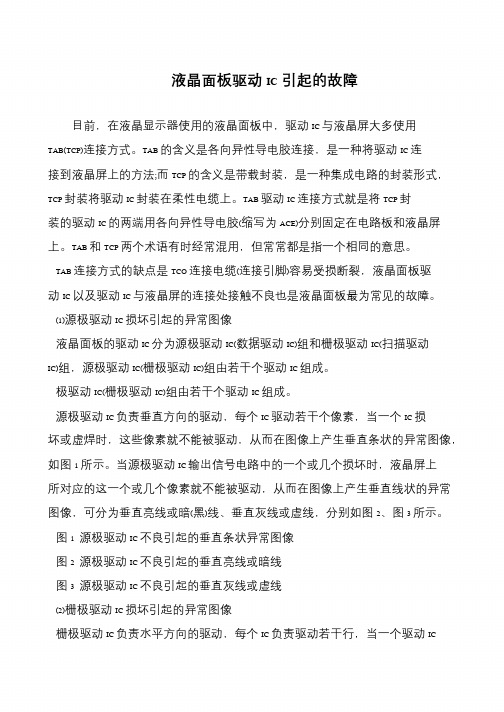

液晶面板驱动IC引起的故障目前，在液晶显示器使用的液晶面板中，驱动IC 与液晶屏大多使用TAB(TCP)连接方式。

TAB 的含义是各向异性导电胶连接，是一种将驱动IC 连接到液晶屏上的方法;而TCP 的含义是带载封装，是一种集成电路的封装形式，TCP 封装将驱动IC 封装在柔性电缆上。

TAB 驱动IC 连接方式就是将TCP 封装的驱动IC 的两端用各向异性导电胶(缩写为ACE)分别固定在电路板和液晶屏上。

TAB 和TCP 两个术语有时经常混用，但常常都是指一个相同的意思。

TAB 连接方式的缺点是TCO 连接电缆(连接引脚)容易受损断裂，液晶面板驱动IC 以及驱动IC 与液晶屏的连接处接触不良也是液晶面板最为常见的故障。

(1)源极驱动IC 损坏引起的异常图像液晶面板的驱动IC 分为源极驱动IC(数据驱动IC)组和栅极驱动IC(扫描驱动IC)组，源极驱动IC(栅极驱动IC)组由若干个驱动IC 组成。

极驱动IC(栅极驱动IC)组由若干个驱动IC 组成。

源极驱动IC 负责垂直方向的驱动，每个IC 驱动若干个像素，当一个IC 损坏或虚焊时，这些像素就不能被驱动，从而在图像上产生垂直条状的异常图像，如图1 所示。

当源极驱动IC 输出信号电路中的一个或几个损坏时，液晶屏上所对应的这一个或几个像素就不能被驱动，从而在图像上产生垂直线状的异常图像，可分为垂直亮线或暗(黑)线、垂直灰线或虚线，分别如图2、图3 所示。

图1 源极驱动IC 不良引起的垂直条状异常图像图2 源极驱动IC 不良引起的垂直亮线或暗线图3 源极驱动IC 不良引起的垂直灰线或虚线(2)栅极驱动IC 损坏引起的异常图像栅极驱动IC 负责水平方向的驱动，每个IC 负责驱动若干行，当一个驱动IC。

LED液晶电视主板（恒流驱动板）维修实例。

（最新一线维修
资料）
本帖最后由刘阳光于 2011-5-27 21:59 编辑资料来源阳光液晶电视培训教材“2011年阳光液晶电视维修数据库”
LED液晶电视恒流驱动板维修方法：创维LED液晶电视伴音正常无图像故障主板维修实例：
[机型：创维42E70RG LED液晶电视故障现象：伴音正常，无图像。

故障检查一：接通电源打开电视机，声音正常，并且液晶屏背光不亮。

用万用表测量电源板供给LED恒流驱动板的24V电压正常。

故障检查二：查主板背光控制信号输出电压，在路测得电压为4.6V正常。

估计故障在LED恒流驱动板上。

故障检查三：；因为LED恒流驱动板主要由CPU控制电路，低电压供电系统，LED恒流驱动器和DC/DC升压电路组成。

正常工作时，LED恒流驱动板上的D4会是亮的，（因为D4是LED恒流驱动板上CPU的工作指示灯）。

检查LED恒流驱动板24V输入端保险没有熔断，测出CPU供电3.3V正常。

根据维修经验，晶振在电路的基本作用在于产生时钟频率，晶振坏后整个数字电路就不会工作，换CPU上18M晶振后，故障排除。

收配件维修费紫灰黑（780数字）。

液晶显示器中容易损坏的部件是：高压板、数据线、驱动板、内置电源和屏幕本身，下面就介绍下这些情况进行分析：一、液晶显示器故障较多的还是高压板。

高压板出问题后，出现的故障现象一般分成2种。

1、灯管能亮一下，很快就不亮了；2、灯管根本就不亮。

针对这两种故障，都可以修复高压板或直接更换高压板。

维修时要注意的是部分显示器有灯管线开路、灯管坏了或老化也会出现能亮一下，很快就不工作了。

二、VGA线坏，造成颜色不对或机器不工作，直接更换VGA线。

更换线之前，把原线的引脚测量清楚，以便快速更换线时接错。

三、驱动板坏，一般是不开机，或开机不能正常工作。

驱动板坏，大致分为主芯片坏、M CU坏或数据丢失、供电电路坏等等。

一般驱动板坏了，修复比较麻烦，主要是零件和数据软件不好找，一般供电电路可以修修MCU坏或数据丢失某些机型是可以重写软件数据解决，但还是很多显示器没办法写（软件找不到），怎么办？在这种情况下，一般可用代用板或通用板。

四、内置电源坏，主要是不输出电压或输出电压带不起负载。

电源坏比较好修，一般先查输出部分有没有电压输出。

有的话，交流电路就基本上没问题了，要查的就是直流电路了。

保护电路出问题了、滤波电路开路或电容失效、整流二极管坏等等。

输出部分没有电压输出，先查后级负载有没有短路。

有短路先断开短路电路，看电压是不是正常了。

如果后级电路没短路，那就要查交流部分了，从交流220V到桥堆，经整流滤波后得到300V直流，300V到后级开关管到电源管理IC等电路，逐一排查。

五、屏坏，一般有以下几种情况：1、花屏竖彩条或COG、TAB不良；2、白屏或黑屏；3、亮线、亮带、暗线、黑线、黑斑；4、背光纸、背光板不良偏光膜刮伤。

这种故障的修复概率不是很高，1和3两种情况大部分需要更换LCD了。

液晶显示器常见故障与解决方法液晶显示器常见故障与解决方法白屏A .出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板工作正常1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏)2.检查主板各个工作点的电压是否正常,特别是屏的供电电压3.用示波器检查行场信号和时钟信号(由输入到输出)B.如指示灯无反应或不亮,表明主板工作不正常1.检查主板各工作点的电压,要注意EPROM的电压(4.8V左右),复位电压(高电平或低电平,根据机型不同),CPU电压.如出现电源短路,要细心查找短路位置,会有PCB板铜箔出现短路的可能.2.查找CPU各脚与主板的接触是否良好3.检查主板芯片和CPU是否工作,可用示波器测量晶振是否起振4.必要时替换CPU或对CPU进行重新烧录二.黑屏A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,如果连指示灯都不亮,则要查看主板电源部分1.用万用表测量各主要电源工作点,保险丝是否熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,出现短路就要仔细找线(是否线路板铜箔短路)和各个相关元器件(是否损坏,是否连锡)2.如无短路现象,则可参照白屏现象维修,保证各工作点电压和信号的输入与输出处于正常工作状态B.如果主板的工作状态都正常,就要检查背光板1.检查主板到背光板的连接有无接触主良2.用万用表测量背光的电压,要有12V的供电电压,要有3.3V-5V的开关电压和0-5V的背光调节电压,背光的开关电压最为重要,如果出现无电压或电压过低,要检查CPU的输出电平和三极管的工作状态是否正常,注意有无短路现象,必要时替换各元器件三.缺色1.检查主芯片到连接座之间有无短路虚焊(注意芯片脚,片状排阻和连接座,特别是扁平插座)2.检查屏到主板的连接线如扁平电缆之间有无接触不良3.必要时更换主板,连接线,甚至屏,找出问题所在四.按键失灵1.测量各个按键的对地电压,如出现电压过低或为0,则检查按键板到CPU部分线路有无短路,断路,上拉电阻有无错值和虚焊,座和连接线有无接触不良2.注意按键本身有无损坏五. 双色指示灯不亮或只亮一种颜色1.检查指示灯部分线路,由MCU输出到指示灯控制的三极管电平是否正常,通常为一个高电平3.3V和一个低电平0V,切换开关机时,两电平会变为相反,如不正常检查电路到MCU之间有无短路,虚焊2.检查三极管的供电电压(5V)是否正常,三极管输出是否正常,可测量指示灯两端电压,+-3V3.检查主板插座到按键板之间有无接触不良,电路板有无对地短路4.必要是替换指示灯六.偏色1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)2.进入工厂模式,进行白平衡调节,能否调出正常颜色3.必要时替换MCU或对MCU进行重新烧录七.花屏1.测量主板时钟输出是否正常2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路(IC脚排阻及座双列插针,特别注意扁平插座4.必要时替换屏八.无信号A.通电后出现无输入信号(NO VGA INPUI)1.检查VGA电缆连接2.检查主板由行场输入(注意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片部分线路(有无虚焊短路,电容电阻有无错值)3.检查主板各工作点电压(有可能是由于主芯片损坏)B.通电后出现超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OFRANGE)1.检查电脑输入信号是否走出范围2.检查主板各个工作点的电压(有可能是由于主芯片损坏)九.画面闪(字抖动)1.用自动调节或用手动调节"相位"能否调好2.检查主板各个工作点的电压(有可能是由于主芯片损坏)3.检查锁相回路电容电阻有无错值4.检查主板由行场输入到反相器输出再到芯片部分线路(有无虚焊短路电容电阻有无错值)十.重影1.检查输入信号,是否因为接分配而引起或VGA电缆不合规格引起2.检查主板VGA座有无虚焊,连焊3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值4.检查主板各工作点电压(有可能是由于主芯片损坏)[b][i][color=#11EE11]《〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈〈[/color][/i][/b]液晶显示器常见故障。

三星153V故障现象和故障特点：插上信号线开机正常显示，一段时间后黑屏，马上又亮起、又黑屏、如此反复；不插信号线屏幕菜单提示：“检查信号线”。

故障部位：MCU程序坏。

联想LXH-L15【冠捷T560K】故障现象和故障特点：通电黑屏，亮黄灯，开关失灵；驱动板各个部位供电都正常。

故障部位：MCU程序坏。

通病。

爱国者586T【主芯片gm2115,中华双50pin屏】故障现象和故障特点：通电3－5秒内开关和AUTO功能正常，其它按键失灵；3－5秒以后所有按键都失灵；图象很亮或者很暗。

故障部位：图像处理芯片旁边的U201【HT24LC04】EEPROM程序混乱。

通病。

杂牌15寸，用乐华3L的通用板故障现象和故障特点：黑屏，插或者不插信号线都一样。

故障部位：MCU程序坏。

联想17寸 LXH-P17L3【飞利浦代工，主芯片gm2126，广辉QD17ER01屏】故障现象和故障特点：无图象，菜单正常，所有按键都管用。

故障部位：EEPROM 24C16程序坏。

【用飞利浦170C4的程序】。

通病。

联想15寸 LXH-P15L4【飞利浦代工】故障现象和故障特点：图象上有满屏的绿色噪波点儿和横线干扰，菜单正常。

故障部位：EEPROM 24C16程序坏。

【用855或969的程序】。

通病。

联想15寸 LXH-GJ15L3【冠捷T560K，顶部按键】故障现象和故障特点：有时能开机，白屏无图象；有时不能开机。

故障部位：MCU程序坏。

通病。

DELL 15寸 E153Fpc【冠捷代工，小板子，主芯片gmZAN3XL】故障现象和故障特点：通电亮红灯，开关失灵，黑屏。

故障部位：MCU程序坏。

【SM9564 56L1125-522 SP2 V1.05此芯片不能重复刷写】。

通病。

联想15寸 LXH-P15L4【飞利浦代工，主芯片gm2116】故障现象和故障特点：开机亮绿灯，无图象有菜单但是菜单乱码。

故障部位：EEPROM 24C16程序坏【用855或969的程序】。

液晶显示屏偏色的故障原因及处理方法
1.故障原因
1.1色彩设置错误：液晶显示屏有不同的色彩模式和色温设置，如果选择错误的模式或设置不正确的色温，就会导致屏幕偏色。

1.2信号源问题：信号源传输的信号质量、分辨率或格式不匹配时，也会导致屏幕偏色。

1.3驱动板故障：液晶显示屏的驱动板负责控制色彩输出，如果驱动板出现故障，就会导致屏幕偏色。

1.4背光灯问题：液晶显示屏的背光灯提供背景光源，如果背光灯老化或故障，就会影响显示屏的颜色均匀性，导致屏幕偏色。

2.处理方法
2.1调整色彩设置：通过菜单或设置项，可以调整液晶显示屏的色彩模式和色温，选择合适的设定可以纠正屏幕偏色问题。

2.2检查信号源：检查信号源输出的信号质量、分辨率和格式是否正确。

通过更换信号线或调整信号源的设置来解决偏色问题。

2.4检查背光灯：检查液晶显示屏的背光灯是否正常，可以通过照明检查或更换背光灯来解决偏色问题。

3.预防措施
3.1正确使用液晶显示屏：避免长时间使用高亮度或高对比度的显示模式，这样可以减少背光灯老化的风险。

3.2定期清洁屏幕：使用柔软的干净布或专用清洁剂进行清洁，并避
免使用有害的清洁剂，以防对屏幕造成损害。

3.3避免外部压力：尽量避免液晶显示屏承受过大的外部压力，这样
可以减少驱动板和背光灯故障的可能性。

总结一下，液晶显示屏偏色问题可能由于色彩设置错误、信号源问题、驱动板故障或背光灯问题等多种原因引起。

我们可以通过调整色彩设置、
检查信号源、检查驱动板和背光灯等方法来解决偏色问题。

为了预防液晶
显示屏偏色故障，我们应正确使用屏幕、定期进行清洁和避免外部压力等。
