平面镜成像作图-2019年中考物理母题题源系列(解析版)

2019年中考真题物理试题分类汇编附解析专题02 光现象1．（2019·广东深圳）下列有关光的表述正确的是A．“凿壁偷光”——光的直线传播B．岸上的人看到水中的鱼——光的镜面反射C．“海市蜃楼”——光的漫反射D．驾驶员看到后视镜中的景物——光的折射【答案】A【解析】“凿壁偷光”指光从破损的墙壁穿出形成光斑，属于光的直线传播现象，故A正确；岸上的人看到水中的鱼属于光从一种介质进入另一种介质，是光的折射现象，不是镜面反射现象，故B错误；“海市蜃楼”属于光的折射现象，不是光的漫反射现象，故C错误；通过后视镜观察景物，属于光的反射现象，不是光的折射现象，故D错误。

2．（2019·湖南衡阳）如图所示的光现象中，由于光的反射形成的是A．小孔成像B．天空彩虹C．池水变浅D．水中倒影【答案】D【解析】小孔成像是由于光的直线传播形成的倒立的像，故A不符合题意；雨过天晴时，是太阳光通过悬浮在空气中细小的水珠，此时白光经水珠折射以后，分成各种彩色光，即雨后天空出现的彩虹是由光的色散形成的，故B不符合题意；池水变浅，是因为从池底反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是池底的虚像，比实际位置偏高，属于光的折射现象，故C不符合题意；水中倒影属于平面镜成像，是由于光的反射形成的，故D符合题意。

3．（2019·山东淄博）小明在湖边树荫下乘凉，想到了所学的物理知识。

其中合理的是A．树下的圆形光斑，是光沿直线传播形成的B．看到池水“变”浅，是光的反射引起的C．水中出现树的倒影，水中的“树”比岸上的树小D．阳光中的紫外线可以灭菌，也可以用来遥控【答案】A【解析】浓密的树荫下出现很多圆形的光斑，这是由于光的直线传播引起的。

故A合理；池水看起来比实际浅，这是由于光的折射引起的。

故B错误；水中出现树的倒影，是平面镜成像现象，水中的“树”是岸上的树的虚像，两者大小相等。

《平面镜成像作图》一、作图题1.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。

在图中找出挡板左侧这个发光点的位置。

2.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。

3.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。

4.如图所示，水平地面上有一障碍物ABDC，较大平面镜MN在某一高度水平放置，试用作图法求出眼睛位于O点从平面镜中所能看到障碍物后方地面的范围．5.如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。

（要求保留必要的辅助线）6.已知发光点S在平面镜中的像是S´，在图中作出镜面的位置及沿SA方向的入射光线被反射后的光路．7.如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。

8.春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。

如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。

9.请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图．10.试在图中画出钟表两指针像的位置．11.如图所示，眼睛A通过平面镜看到点光源的像S＇，请按要求完成作图：①作出点光源S；②作出眼睛A看到点光源S的光路图．12.如图所示，A为某物体的一点，P为不透光的挡光板，下面有一个平面镜。

请你画出人眼在B点处通过平面镜看到A物体的像的光路图。

13.根据光的传播方向，请在图中画出平面镜。

14.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）．15.小明的乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球．图中已标出了反射光线与入射光线，请在图中适当位置画出平面镜，并标出反射角的大小．16.如图所示是同一发光点S发出的经过平面镜反射后的两条反射光线，请用作图法画出发光点S的位置。

2019年中考物理试题分类汇编——光学作图一、光的反射1.（2019淮安，19）画出图中入射光线AO的反射光线.二、平面镜成像的特点1.（2019连云港，18）如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B 点的爸爸，请画出此现象的光路图。

2.（2019南充，20）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

3.（2019凉山州，26）如图所示，请作出物体AB在平面镜MN中所成的像A′B′。

三、光的折射1.（2019贵港，22）如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。

2.（2019鄂州，19）“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

3.（2019襄阳，18）请根据入射光线画出折射光线。

4.（2019盐城，23）在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路5.（2019苏州，23）（2019苏州，）图中，一条光线从空气射入水中，请标出它的入射角α并大致画出折射光线6.（2019广安，20）如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

7.（2019内江，10）光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（）四、凸透镜1.（2019新疆，17）从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。

2.(2019扬州，22）如图，请完成光线通过凸透镜的光路图。

3.（2019阜新，20）图中S′为烛焰S的像，请通过作图画出透镜、标出一个焦点F的位置并完成光路图。

4.（2019德阳，15）请画出图中两条入射光线对应的出射光线。

5.（2019常德，24）如下图所示，请完成折射光路图。

专题04光现象母题揭秘中考五大考点：1、光的直线传播；2、光的反射；3、平面镜成像；4、光的折射5、光的色散1．（2020·江苏南京·中考真题）图是2020年6月21日出现的日环食现象,图中的光现象成因与此相同的是（）A．雨后“彩虹”B．山的“倒影”C．水中“折筷”D．“手影”游戏【答案】D【解析】日环食是光的直线传播形成的。

A．雨后“彩虹”,是光的色散现象,是由光的折射形成的,故A不合题意；B．山的“倒影”属于平面镜成像,是由光的反射形成的,故B不合题意；C．水中“折筷”,是光从水中斜射入空气中发生折射的缘故,故C不合题意；D．“手影”游戏,是由光的直线传播形成的,故D符合题意。

故选D。

2．（2020·江苏宿迁·中考真题）下列光现象中,由于光沿直线传播形成的是（）A．露珠下的叶脉B．雨后的彩虹C．阳光下的影子D．拱桥的倒影【答案】C【解析】A．露珠下的叶脉,显现得特别大,这是由于光发生折射形成的,A项不合题意；B．雨后的彩虹,这是由于光在不均匀的空气中发生折射形成的,B项不合题意；C．阳光下的影子,这是由于光沿直线传播形成的,选项C符合题意；D．拱桥的倒影,这是由于拱桥反射的光在水面再次反射形成的,D项不合题意。

故选C。

3．（2020·江苏徐州·中考真题）自行车尾灯能将照射过来的光原方向反射回去,下列光路中正确的是（）A．B．C．D．【答案】A【解析】过反射点作垂直于反射面的法线,根据反射角等于入射角画出反射光线；然后过二次反射点作法线,仍然根据反射角等于入射角画出反射光线的方向,二次反射光线与原来的入射光线平行,即将射来的光逆向射回。

故A符合题意,BCD不符合题意。

故选A。

4．（2020·江苏常州·中考真题）夏夜,溧阳萤火虫生态园内,月光皎洁,草丛里飞舞着亮莹莹的萤火虫,颇有“含明终不息,夜月空徘徊”的意境此情景中（）A．月亮不是光源,萤火虫是光源B．月亮不是光源,萤火虫不是光源C．月亮是光源,萤火虫是光源D．月亮是光源,萤火虫不是光源【答案】A【解析】月亮是反射的太阳光而看起来很亮的,不是自身发光,月亮不是光源；萤火虫是自身发光,是光源。

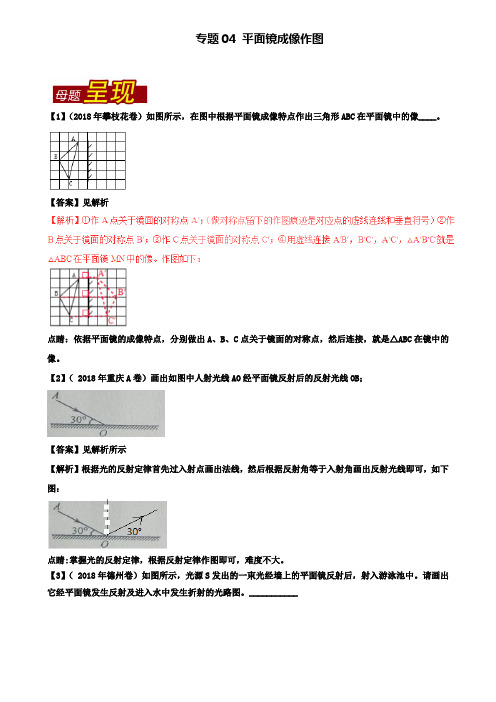

专题04 平面镜成像作图【1】（2018年攀枝花卷）如图所示，在图中根据平面镜成像特点作出三角形ABC在平面镜中的像____。

【答案】见解析点睛：依据平面镜的成像特点，分别做出A、B、C点关于镜面的对称点，然后连接，就是△ABC在镜中的像。

【2】（ 2018年重庆A卷）画出如图中人射光线AO经平面镜反射后的反射光线OB；【答案】见解析所示【解析】根据光的反射定律首先过入射点画出法线，然后根据反射角等于入射角画出反射光线即可，如下图：点睛:掌握光的反射定律，根据反射定律作图即可，难度不大。

【3】（ 2018年德州卷）如图所示，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中。

请画出它经平面镜发生反射及进入水中发生折射的光路图。

___________【答案】【难点中心】本题考查了光的反射、平面镜成像的特点和平面镜成像的原理的相关作图，灵活运用有关物理概念和规律，需要掌握光线、光线的反向延长线、虚像等画法，利用平面镜成像特点作图，考生作图过程错用为实线，根据反射光线反向延长过像点作图，考生也不容易找到像点，作图过程比较繁琐，考试时较容易失分。

【考点难点突破】【知识链节】（1）平面镜成像特点：像与物大小相等；像、物到镜面的距离相等；像、物的连线与镜面垂直；物体在平面镜里所成的像是正立、等大的虚像。

由于物体在平面镜里所成的像是正立、等大的虚像。

故像应用虚线画出。

（2）平面镜成像的特点知，物体和像与物关于镜面对称， S发出的光经平面镜反射，好像从镜子里的像发出的，根据这个规律完成光路．【技能方法】（1）任意画出从点光源发出的两条入射光线，然后再根据光的反射定律作出它的反射光线，最后再反向延长，其反向延长线相交于一点，那么这一点就是像的位置。

（2）由于反射光线的反向延长线一定经过像的位置，若一直像的位置和反射光线上的某一位置，则此两点的连线便是反射光所在的直线。

【1】如图所示，一束光从空气射向水面，已知入射光线AO，画出其折射光线和反射光线___【答案】见解析点睛：解答本题需要掌握光的反射定律和光的折射规律，然后根据这两条规律进行作图即可，难度不大。

2019中考物理真题分类汇编光现象作图题1 光的反射、平面镜成像（共26题，有答案）1．（2019•柳州）如图中大致画出光从玻璃进入空气中的折射光线。

2．（2019•恩施州）如图一束光射向半圆形玻璃砖，O为圆心，请作出光通过a、b两个界面的折射光线。

3．（2019•丹东）如图所示，水面下发光点A发出一条入射光线经平面镜反射后通过水面的一点B并射入空气，请画出入射光线、反射光线及折射光线的光路图。

4．（2019•葫芦岛）图甲是彬彬和妈妈在海洋馆海底隧道时的情景。

彬彬抬头看隧道上方的鱼时，刚好看到一条鱼跟妈妈戴的帽子正上方的像重合在一起。

图乙中A点表示彬彬眼睛的位置，B点表示妈妈戴的帽子的位置。

请在图乙中画出：（1）彬彬看到帽子像B'的光路。

（2）这条鱼在水中的大致位置C，并完成看到鱼的光路图。

5．（2019•锦州）如图所示，一束光线从空气射入玻璃中，请在图中画出该光线在界面处发生反射和折射的大致光路。

6．（2019•宁夏）阅读下面的短文，按要求解决问题2018﹣2019年的中国上演了一出“嫦娥”登月大戏。

和以往不同，嫦娥这次登陆地在月球背面。

月球背面电磁环境非常干净，无法直接接收来自地球的信号，所以在登月之前，先要发射一颗中继卫星保障通讯。

2018年5月21日，嫦娥四号的“开路先锋”鹊桥中继卫星发射升空进入距月球约6.5万公里的环月使命轨道。

2019年1月3日早上“嫦娥四号”探测器成功着陆在月球背面南极一艾特肯盆地冯•卡门撞击坑的预选着陆区。

地球、月球、中继卫星的位置如图甲所示，这样地球上的测控站就可以通过鹊桥中继卫星与嫦娥四号探测器进行通讯了。

把中继卫星假想成一个平面镜，搭载控制信号的微波传播特点接近光。

请你在图乙中画出地面测控站A点与嫦娥四号探测器B点的通讯路径。

7．（2019•东莞市）如题图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

8．（2019•山西）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。

2019年中考物理作图题专题训练（含答案）（1）2019年中考物理作图题专题训练1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO 经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．4. 5. 6.7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示，请在图中画出它的入射光线和反射光线的大致方向．7.8.9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线．11、如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．9. 10. 11.12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光线．12.13.14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F 的示意图．16、图甲所示是一吊灯悬挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。

14. 15. 1617、一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）．18、如图所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图．19、如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F 浮的示意图．17.18. 19.20、如图所示为钓鱼竿钓鱼的示意图，O为支点，画出F1、F2的力臂L1和L2．21、如图所示，在杠杆AB 上挂了一个重为G 的物体，为使杠杆在图中的位置静止。

2019年中考物理真题分类汇编——平面镜作图专题1.（2019连云港，18）如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B 点的爸爸，请画出此现象的光路图。

2.（2019南充，20）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

3.（2019凉山州，26）如图所示，请作出物体AB在平面镜MN中所成的像A′B′。

4.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。

请作出这条入射光线并完成光路图。

5.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。

”（如图）。

请在答题卡指定位置，通过作图确定“大镜”的位置。

6.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。

7.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

8.（2019哈尔滨，47）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）9.（2019宁夏,15)阅读下面的短文，按要求解决问题：2018—2019年的中国上演了一出“嫦娥”登月大戏。

和以往不同，嫦娥这次登陆地在月球背面。

月球背面电磁环境非常干净，无法直接接收来自地球的信号，所以在登月之前，先要发射一颗中继卫星保障通讯。

2018年5月21日，嫦娥四号的“开路先锋”鹊桥中继卫星发射升空进入距月球约6.5万公里的环月使命轨道。

2019年1月3日早上“嫦娥四号”探测器成功着陆在月球背面南极一艾特肯盆地冯•卡门撞击坑的预选着陆区。

地球、月球、中继卫星的位置如图甲所示，这样地球上的测控站就可以通过鹊桥中继卫星与嫦娥四号探测器进行通讯了。

把中继卫星假想成一个平面镜，搭载控制信号的微波传播特点接近光。

年中考物理真题集锦——专题二：光学作图2019ABAO在平如图所示，一束由2019广州，13）点，画出物体发出的光射到平面镜表面1.（AO面镜中的像，并画出入射光线的反射光线。

（保留作A'.MN所成的像47）如图所示，请你画出烛焰上A点经平面镜20192.（哈尔滨，图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束＝RODD点由空气射入玻璃砖（如图为平面图），已知，画出光从激光垂直于直径AC束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

S中所成的像，请在图中画出发光点为发光点S'S在平面镜MN6.(2019娄底，19)如图所示，点的光线。

的位置，并画出一条由S点发出，经平面镜反射后通过P′B′。

2019（聊城，）如图所示，画出物体AB在平面镜中的像A7.“取大镜高悬，置水盆于下，则见四邻）汉代的《淮南万毕术》中记载：218.（.2019烟台，。

请在答题卡指定位置，通过作图确定“大镜”的位置。

矣。

”（如图）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行22）山西，9.（2019保证驾驶成在司机前面斜上方避免干扰司机视线，车时，车内景物通过挡风玻璃所成的像，点）的像A看到车内装饰物（点）通过挡风玻璃安全。

请你在图乙中画出司机眼睛（BMN 的光路图。

S发出的一条光线射向平面镜，经平面镜反射后如图所示，从点光源）（2019泰安，2110.O点处。

请作出这条入射光线并完成光路图。

射向墙壁上的请通过潜望镜进入小明的眼睛。

,所示一束光水平射入潜望镜镜口后,11.(2019济宁，)如图10 画出光的传播路径丙、一位同学先后站在镜前甲、乙、）2019沈阳，2舞蹈教室内有一面非常大的平面镜，（12. 丁的四个位置，如图所示。

2019年中考物理真题集锦——专题二：光学作图(含解析)1.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

2.（2019哈尔滨，47）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

6.(2019娄底，19)如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。

7.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。

8.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。

”（如图）。

请在答题卡指定位置，通过作图确定“大镜”的位置。

9.（2019山西，22）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。

请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。

10.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。

请作出这条入射光线并完成光路图。

11.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。

请画出光的传播路径12.（2019沈阳，2）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示。
