盾构机姿态控制总结

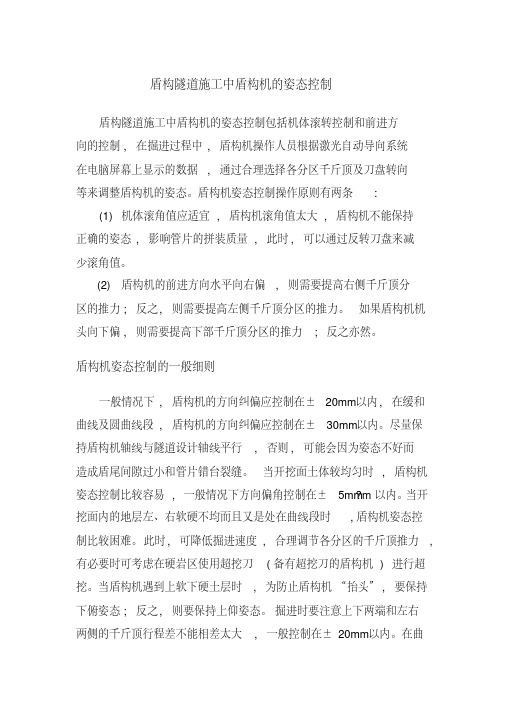

盾构隧道施工中盾构机的姿态控制盾构隧道施工中盾构机的姿态控制包括机体滚转控制和前进方向的控制, 在掘进过程中, 盾构机操作人员根据激光自动导向系统在电脑屏幕上显示的数据, 通过合理选择各分区千斤顶及刀盘转向等来调整盾构机的姿态。

盾构机姿态控制操作原则有两条:(1)机体滚角值应适宜, 盾构机滚角值太大, 盾构机不能保持正确的姿态, 影响管片的拼装质量, 此时, 可以通过反转刀盘来减少滚角值。

(2) 盾构机的前进方向水平向右偏, 则需要提高右侧千斤顶分区的推力; 反之, 则需要提高左侧千斤顶分区的推力。

如果盾构机机头向下偏, 则需要提高下部千斤顶分区的推力; 反之亦然。

盾构机姿态控制的一般细则一般情况下, 盾构机的方向纠偏应控制在±20mm 以内, 在缓和曲线及圆曲线段, 盾构机的方向纠偏应控制在±30mm 以内。

尽量保持盾构机轴线与隧道设计轴线平行, 否则, 可能会因为姿态不好而造成盾尾间隙过小和管片错台裂缝。

当开挖面土体较均匀时, 盾构机姿态控制比较容易, 一般情况下方向偏角控制在±5mm?m 以内。

当开挖面内的地层左、右软硬不均而且又是处在曲线段时,盾构机姿态控制比较困难。

此时, 可降低掘进速度, 合理调节各分区的千斤顶推力, 有必要时可考虑在硬岩区使用超挖刀(备有超挖刀的盾构机) 进行超挖。

当盾构机遇到上软下硬土层时, 为防止盾构机“抬头”, 要保持下俯姿态; 反之, 则要保持上仰姿态。

掘进时要注意上下两端和左右两侧的千斤顶行程差不能相差太大, 一般控制在±20mm 以内。

在曲线段掘进时, 一般情况下根据曲线半径的不同让盾构机向曲线内侧偏移一定量, 偏移量一般取10～ 30mm。

在盾构机姿态控制中, 推进油缸的行程控制是重点。

对于 1.5m 宽的管片, 原则上行程控制在1700～ 1800mm 之间, 行程差控制在0～ 40mm 内, 行程过大, 则盾尾刷容易露出, 管片脱离盾尾较多, 变形较大; 行程差过大, 易使盾体与管片之间的夹角增大, 易造成管片的破损、错台。

盾构机姿态控制总结始发前的盾构姿态主要是靠盾体始发托架和反力架的的安装精度来控制的，同时反力架的安装精度还直接影响到环片的拼装姿态，因此对于盾体始发托架及反力架的控制尤为重要。

在进行完始发定向联系测量后,根据底板平面及高程控制点对始发托架进行定位。

在盾体组装完成前，开始进行反力架的定位。

始发托架及反力架的安装过程全过程进行监控，保证始发托架和反力架的左右偏差控制在±10mm之内，高程偏差控制在±5mm之内，反力架的与隧道设计轴线法平面偏差＜2‰。

盾构机已经从始发井到天府广场，前一段盾构机的姿态控制的很好。

但是在68环后盾构机的姿态就不是很理想了。

在成都这种砂卵石地层，不同于粘土和岩石地层，在砂卵石地层，掘进过程中盾构机的盾体与砂卵石是紧密接触的，这使盾构机在偏移隧道中心线的时候很难快速的纠正过来，这就要求盾构机司机在掘进过成中，一定要掌握好掘进的路线，出现小的偏移要及时进行纠偏。

盾构导向系统是隧道质量保证的重要因素之一，在掘进过程中对导向系统的监控及维护尤为重要。

对VMT导向系统运行的可靠性进行定期检查，即盾构姿态的人工检测。

盾构姿态人工检测工作一周进行一次，同时利用环片检测的方法每天对导向系统运行的可靠性进行检测。

在前200m掘进过程中，VMT导向系统运行正常。

VMT工程师每次的移站都要快速准确完成，隧道中心线要经过多次测量并达到准确。

在68环的时候由于VMT出现事故盾构机出现忙掘的情况，使盾构机的方向与隧道中心先有了较大的偏差，在这种情况下，应当选择好纠偏曲线慢慢的使盾构机的姿态慢慢的纠正过来，我们却选择了强行快速纠偏，使得管片出现了大错台的情况，在一个就是由于管片的选型不是很完美，使得盾构机的姿态越来越差。

除了定期对盾构姿态进行人工检测，同时还对TCA激光站及定向棱镜的稳定性进行检查。

在始发前，导向系统的激光站及定向棱镜安装在始发井内，不会轻易发生碰动。

在盾构掘进了30环后，进行了第一次激光站的移站，激光站固定在环片顶部，定向棱镜仍旧安装在始发井内，由于环片不稳定使得TCA激光站不稳定。

浅谈盾构机姿态的控制方法
一、简介
盾构机为沉管全封闭式施工机械，具有自动化程度高、施工质量可控、施工速度快和管片拼装精度高等优势，深受广大施工企业的青睐，用于水
利工程、市政工程、油气工程等城市基础设施的管线施工，不仅可以大大
减少施工难度，节省施工时间，还可以提高施工质量和提升施工效率。

但是，控制盾构机姿态是盾构钻机施工中的关键，盾构机控制姿态不准确，
既会影响施工质量，又会严重延误施工进度，甚至出现施工安全事故，因此，控制盾构机姿态是施工质量的重要保障。

1、建立坐标系：首先，应建立一个轨道工程坐标系，可以通过在地
形上标准点测量来建立。

2、采用传感器测量方法：在盾头前设置激光传感器，可以利用它来
测量盾头的垂直位置，并定时发送信号，通过接收系统转换后可以获得盾
头的三维坐标信息，从而可以准确控制盾头的姿态。

3、采用水平仪测量法：在盾头前方设置水平仪，可以实时水平测量，通过控制盾头的角度，从而准确控制盾头的姿态。

4、采用视觉控制方法：同样，可以在盾头前方设置一台摄像头，通
过视觉控制，可以准确控制盾头的姿态。

土压平衡盾构机姿态控制与纠偏目录一、姿态控制 (3)1 、姿态控制基本原则 (3)2、盾构方向控制 (3)3、影响盾构机姿态及隧道轴线的主要因素 (6)二、姿态控制技术 (10)1 、滚动控制 (10)2 、盾构上下倾斜与水平倾斜 (11)三、具体情况下的姿态控制 (12)1 、直线段的姿态控制 (12)2 、圆曲线段的姿态控制 (13)3 、竖曲线上的姿态控制 (14)4 、均一地质情况下的姿态控制 (15)5 、上下软硬不均的地质且存在园曲线段的线路 (15)6 、左右软硬不均且存在园曲线段的线路 (15)7 、始发段掘进调向 (16)8 、掘进100m 至贯通前50m 的调向 (17)9 、贯通前50米的调向 (17)10 、盾构机的纠偏 (17)11 、纠偏的方法 (18)四、异常情况下的纠偏 (20)1 、绞接力增大，行程增大 (20)2、油缸行程差过大 (20)3、特殊质中推力增加仍无法调向 (21)4 、蛇形纠偏 (22)5 、管片上浮与旋转对方向的影响 (22)五、大方位偏移情况下的纠偏 (23)一、姿态控制1 、姿态控制基本原则盾构机的姿态控制简言之就是，通过调整推进油缸的几个分组区的推进油压的差值，并结合绞接油缸的调整，使盾构机形成向着轴线方向的趋势，使盾构机三个关键节，是（切口、绞接、盾尾）尽量保持在轴线附近。

以隧道轴线为目标，根据自动测量系统显示的轴线偏差和偏差趋势把偏差控制在设计范围内，同时在掘进过程中进行盾构姿态调整，确保管片不破损及错台量较小。

通常的说就是保头护尾。

测量系统主要的几个参数：盾首（刀盘切口）偏差：刀盘中心与设计轴线间的垂足距离。

盾尾偏差：盾尾中心与设计轴线间的垂足距离。

趋势：指按照当前盾构偏差掘进，每掘进1m产生的偏差，单位mm/m 。

滚动角：指盾构绕其轴线发生的转动角度。

仰俯角：盾构轴线与水平面间的夫角。

2、盾构方向控制通过调节分组油缸的推进力与油缸行程从而实现盾构的水平调向和垂直调向。

盾构技术姿态控制要点
随着社会的发展，城市的逐步建设，力学模拟技术越来越受到社会的重视，尤其是城市桥梁建设，为保证施工质量，提高建筑物的使用寿命，模拟、校核均有重要的作用。

其中，盾构技术已经成为城市桥梁建设中不可缺少的重要技术。

盾构施工技术在保证施工质量的前提下，有效降低施工成本，缩短施工工期，同时也可以有效保护环境，满足当今技术的发展需求。

盾构施工过程中，姿态控制技术是一项比较重要的技术，它能够确保盾构施工的安全性和质量。

需要特别注意的是，在盾构施工过程中，盾构机的姿态是极其重要的，如果盾构机的姿态不合理，往往会影响到施工质量，甚至会对作业安全形成严重的逆反作用。

因此，在盾构施工过程中，如何正确控制盾构机的姿态，就显得尤为重要。

首先，要正确安装盾构机，确保其安全可靠，同时要根据设计施工画图，确定好每个施工阶段的目标姿态，以确保施工质量。

其次，要加强对盾构机姿态的实时监测，及时发现和纠正姿态异常。

最后，要通过不断的研究，提高盾构机姿态控制技术，使其在施工过程中能够更好地发挥作用。

总之，盾构技术施工过程中，姿态控制技术是非常重要的。

地铁盾构施工设备管理个人工作总结由于公司城市轨道工程逐年增多，我一直从事设备管理工作。

在这个过程中，盾构设备管理逐渐成为我的重中之重。

我全程参与了盾构机的各个环节，包括设计联络、工厂验收、分体发运、组装调试、试掘进、区间贯通以及维修改造等工作。

为了更好地胜任这一岗位，我参加了股份公司组织的盾构专业培训，并认真学习了盾构机各大系统和各种管路的工作原理。

此外，我还努力钻研盾构机的维修保养、故障分析和贮存保养等方面的专业技术知识。

在西安地铁四号线15标段盾构区间的掘进过程中，我参与了协助盾构工程队完成盾构机维护保养、辅助设备采购、施工设备管理等方面的工作。

同时，我还积极参与了盾构区间右线穿越白桦林居建筑群的前期准备工作。

针对此次盾构掘进难点任务，我对盾构机管理做出了如下总结：一、穿越前盾构机的准备工作为了确保盾构机及其后配套设备的正常运行，设备管理部门承担着全面检修和保养的责任。

尤其需要强调的是，在下穿建筑物时必须严格遵守微扰动的施工要求，因此我们对刀盘刀具的检修工作进行了加强。

为了确保所有设备处于最佳工作状态，杜绝带病作业，并为盾构机过建筑物做好准备，我们组织机组人员对驱动动力系统和电力控制系统进行了全面检查，以确保其运转良好。

同时，我们还对注浆泵、泡沫泵、水泵和清通管路进行了检修，以保持其畅通无阻。

另外，运输机组也接受了检修，以确保电瓶车的刹车系统正常工作。

为了保证施工过程的安全和顺利进行，我们还对铰接密封和盾尾密封进行了检查，以确保各部位具有良好的密封性能。

最后，我们还对土仓到螺旋输送机再到出土口闸门进行了检查和保养。

我们将继续认真负责地履行设备管理部门的职责，确保盾构机及其后配套设备在施工过程中的可靠性和安全性。

完成对盾构设备的维保检修后，机组人员将盾构姿态调整到最佳，避免在穿越过程中有较大纠偏行为，同时注重管片的选择，保持推进行程差不宜过大，保证盾尾间隙保持良好。

为了保证穿越过程中设备不会因设备故障而停机，我与设备维修人员合作，制定了设备易损件清单，并提前向采购部门提交备货计划。

土压平衡盾构机困难状况下的操纵及纠偏 (1)盾构姿态控制作业指导书 (3)盾构姿态实时监控原理与方法 (6)浅谈盾构机姿态的控制方法 (10)浅析盾构机姿态控制 (9)土压平衡盾构机困难状况下的操纵及纠偏摘要：为了能使操纵手更熟练的操纵盾构机，本文根据自身工作实践对盾构困难状况下操纵及纠偏的理解与广大技术工作者探讨。

关键字：轴线；纠偏；趋势1 前言盾构机是一种很笨重的机具，操纵及纠偏是受很多技术参数制约的，怎样合理地把这些参数科学的统一起来，是影响盾构机操纵及纠偏的关键，下面就这些参数的调节及注意事项通过具体情况进行阐述。

2 盾构操纵及各影响参数2.1 推力对掘进的影响⑴如果推进过程中出现一侧推力比另一侧推力大，但推进油缸的行程显示却是推力小的一侧变化快，这种现象多出现在小半径施工，增加推力，使得压差变大，以满足转弯的需要，用降低掘进速度的办法来保证掘进的连续性，同时也避免刀盘被卡死。

⑵管片拼装的好坏会影响推进油缸的有效推力，所以要充分挖掘盾构机的有效推力，要避免不必要的推力损失，这也解释了为什么有时加大推力而速度依然无法获得提升。

2.2 铰接对掘进的影响在纠偏过程中一侧的铰接拉得太长是件很头痛的事情，收铰接会加大不利的趋势，严重时这环的纠偏可能前功尽弃，一定要做到收铰接时间不可太长，压力不要太高，尽量把趋势从正值纠到负值（或负值到正值），并使之过2个趋势点再收铰接，这样就会把姿态调到了有利的一侧，这时收铰接才会对姿态纠偏起到事半功倍的效果。

2.3 速度对掘进的影响⑴如果掌子面裂隙水丰富，或是在通过含水丰富地层时，要全速前进，在出土量有保证的前提下，尽可能提高掘进速度，这样做的好处是快速通过含水层，避免过多的水涌出。

⑵在掘进过程中脱顶现象是时有发生的事情，可通过增大速度的方法把脱顶的油缸伸出来，以达到所有推进油缸都顶在管片上，一次不行，可多次重复此方法，一定会见效的。

这种情况多出现速度不是很快，扭距忽大忽小的硬岩状况中。
