下载文档原格式

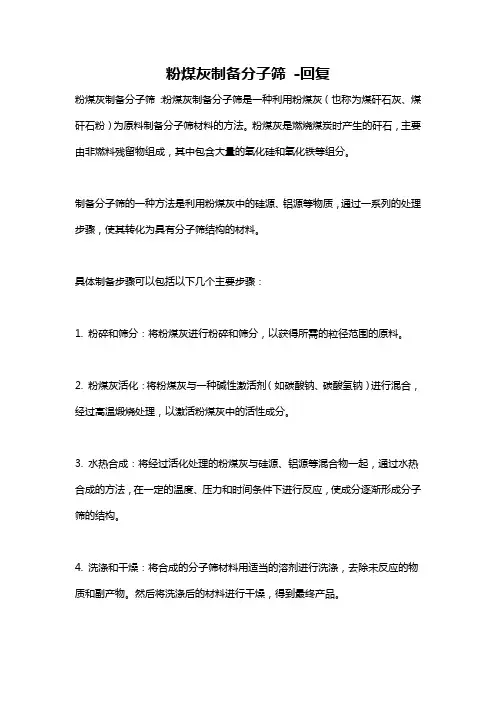

粉煤灰制备分子筛-回复
粉煤灰制备分子筛:粉煤灰制备分子筛是一种利用粉煤灰（也称为煤矸石灰、煤矸石粉）为原料制备分子筛材料的方法。
粉煤灰是燃烧煤炭时产生的矸石，主要由非燃料残留物组成，其中包含大量的氧化硅和氧化铁等组分。
制备分子筛的一种方法是利用粉煤灰中的硅源、铝源等物质，通过一系列的处理步骤，使其转化为具有分子筛结构的材料。
具体制备步骤可以包括以下几个主要步骤：
1. 粉碎和筛分：将粉煤灰进行粉碎和筛分，以获得所需的粒径范围的原料。
2. 粉煤灰活化：将粉煤灰与一种碱性激活剂（如碳酸钠、碳酸氢钠）进行混合，经过高温煅烧处理，以激活粉煤灰中的活性成分。
3. 水热合成：将经过活化处理的粉煤灰与硅源、铝源等混合物一起，通过水热合成的方法，在一定的温度、压力和时间条件下进行反应，使成分逐渐形成分子筛的结构。
4. 洗涤和干燥：将合成的分子筛材料用适当的溶剂进行洗涤，去除未反应的物质和副产物。
然后将洗涤后的材料进行干燥，得到最终产品。
通过这种方法制备的分子筛材料，具有独特的孔结构和化学组成，可以用于吸附、分离、催化等许多应用领域。
同时，这种方法还能够对粉煤灰这种废弃物进行有效利用，具有环保和经济的优势。
:1699409394513。
《粉煤灰基ZSM-5分子筛的无模板合成及机理研究》篇一一、引言随着工业化的快速发展，传统能源的消耗和环境污染问题日益突出，对于新型高效、环保的催化剂的需求愈发迫切。
ZSM-5分子筛作为一种重要的催化剂载体，具有独特的孔道结构和优异的催化性能，广泛应用于石油化工、精细化工和环境保护等领域。
然而，传统ZSM-5分子筛的合成方法多依赖于模板剂，不仅成本高昂，还可能引入杂质。
因此，探索无模板合成ZSM-5分子筛的新方法及其机理，具有重要的学术价值和应用前景。
本文以粉煤灰为原料，开展无模板合成ZSM-5分子筛的研究，旨在探究其合成机理和性能。
二、研究内容（一）实验材料与方法本实验以粉煤灰为原料，采用无模板合成法，通过调节合成条件，制备出ZSM-5分子筛。
实验过程中，对原料进行预处理，如粉磨、煅烧等，以提高其反应活性。
同时，通过X射线衍射（XRD）、扫描电镜（SEM）等手段对产物进行表征和性能分析。
（二）无模板合成ZSM-5分子筛的制备过程本实验采用水热法进行无模板合成ZSM-5分子筛。
首先，将粉煤灰与适量的碱溶液混合，在一定的温度和压力下进行水热反应。
然后，经过滤、洗涤、干燥等步骤，得到ZSM-5分子筛前驱体。
最后，对前驱体进行高温煅烧，得到具有MFI拓扑结构的ZSM-5分子筛。
（三）产物表征及性能分析通过XRD、SEM、比表面积测定等手段对产物进行表征。
结果表明，无模板合成的ZSM-5分子筛具有较高的结晶度和良好的形貌。
此外，我们还对产物的催化性能进行了评价，发现其具有优异的催化性能和良好的稳定性。
（四）合成机理研究通过分析实验过程中的各种因素（如原料组成、反应温度、反应时间等），结合文献报道和相关理论，探究无模板合成ZSM-5分子筛的机理。
结果表明，粉煤灰中的硅铝元素在水热条件下发生反应，形成具有MFI拓扑结构的ZSM-5分子筛。
此外，碱溶液的浓度和种类对产物的结构和性能也有重要影响。
三、结果与讨论（一）产物表征结果XRD结果表明，无模板合成的ZSM-5分子筛具有较高的结晶度，与标准谱图相匹配。
《粉煤灰基ZSM-5分子筛的无模板合成及机理研究》一、引言分子筛作为催化剂、吸附剂及干燥剂，其种类多样且各有其独特性能。
其中，ZSM-5分子筛因其良好的酸性和热稳定性，在石油化工、精细化工等领域有着广泛的应用。
然而，传统合成方法需借助模板剂，导致生产成本较高，并可能引入环境污染问题。
本文研究重点在于无模板法合成粉煤灰基ZSM-5分子筛的工艺，以及合成机理的深入探讨。
二、粉煤灰基ZSM-5分子筛的无模板合成（一）合成材料的选择与处理本研究所用原料为粉煤灰及常见化工原料。
粉煤灰经过破碎、研磨、筛选等处理后，得到所需的粒度。
同时，对其他原料进行纯化处理，以避免杂质对合成过程的影响。
（二）合成工艺无模板合成ZSM-5分子筛的工艺主要包括混合、搅拌、晶化、干燥和煅烧等步骤。
在适宜的温度和压力下，将粉煤灰与其他原料混合均匀后进行晶化处理，然后进行干燥和煅烧处理，最终得到粉煤灰基ZSM-5分子筛。
三、合成机理研究（一）晶化过程分析晶化过程是ZSM-5分子筛合成的关键步骤。
通过X射线衍射（XRD）和扫描电镜（SEM）等手段对晶化过程中的物质组成和结构进行表征，发现粉煤灰中的某些成分能够与原料中的硅源和铝源发生反应，形成ZSM-5分子筛的骨架结构。
（二）反应动力学研究通过研究反应温度、时间等因素对合成过程的影响，发现适宜的晶化温度和时间对ZSM-5分子筛的合成至关重要。
此外，通过动力学模型分析，得出无模板法合成ZSM-5分子筛的反应速率常数和活化能等参数。
四、性能评价及实际应用（一）性能评价通过对粉煤灰基ZSM-5分子筛的吸附性能、催化性能等进行评价，发现其性能与传统方法合成的ZSM-5分子筛相当，甚至在某些方面表现更佳。
此外，无模板法合成的ZSM-5分子筛具有较高的比表面积和孔容。
（二）实际应用粉煤灰基ZSM-5分子筛在石油化工、精细化工等领域有着广泛的应用前景。
例如，在催化裂解过程中，该分子筛能够有效提高轻质烃的收率；在干燥剂领域，其优异的吸湿性能和较高的机械强度使其成为理想的干燥剂材料。
分子筛材料的合成及其吸附性能研究分子筛材料是一种能够根据分子尺寸和形状选择性吸附或分离物质的晶体材料。
它们的结构类似于蜂窝，由大量微孔组成，通常由硅酸盐或氧化铝构成。
分子筛材料的合成及其吸附性能一直是材料科学领域的热门研究课题。
分子筛材料的合成方法多种多样，常见的包括水热法、溶胶-凝胶法、模板法等。
其中，水热法是一种常用且具有较高效率的合成方法。
在水热条件下，合成前体物质与反应介质在高温高压的环境中发生反应，最终形成结晶完整的分子筛材料。
另外，溶胶-凝胶法则通过将适当的前驱物溶解在溶液中，随后通过控制凝胶形成和干燥过程，形成高度有序结构的分子筛材料。
模板法则是在合成过程中加入特定模板分子，通过模板分子的作用来调控分子筛材料孔道结构。
不同合成方法对于分子筛材料的结构和性能有着显著影响。
水热法合成的分子筛材料通常具有均匀的孔道结构和良好的热稳定性，适用于高温条件下的吸附分离。
溶胶-凝胶法合成的分子筛材料常具有大孔径和高比表面积，适用于吸附小分子气体。
而模板法则具有精确调控孔径和形状的优势，适用于选择性吸附、催化等方面。
分子筛材料的吸附性能取决于其孔径大小、形状、表面化学性质等多种因素。
具体来说，孔径大小决定了分子筛对不同大小分子的选择性吸附能力。
孔道形状对于分子在内部扩散和催化反应的速率也有重要影响。
此外，分子筛材料的表面功能基团对于与目标分子的相互作用至关重要，它决定了吸附速率和容量。
研究表明，通过合成控制和表面修饰等手段，可以有效改善分子筛材料的吸附性能。
例如，通过改变合成条件可以调控孔道大小，增强对特定分子的吸附选择性。
通过引入功能基团可以调整表面亲疏水性，提高对特定物质的亲和力。
此外，还可以利用复合材料、非平面结构等方法来拓展分子筛材料的应用范围和提升性能。
总的来说，分子筛材料的合成及其吸附性能研究具有重要意义，不仅可以为环境保护、能源开发等领域提供新型材料，还可以为催化、分离技术等领域提供理论支持。

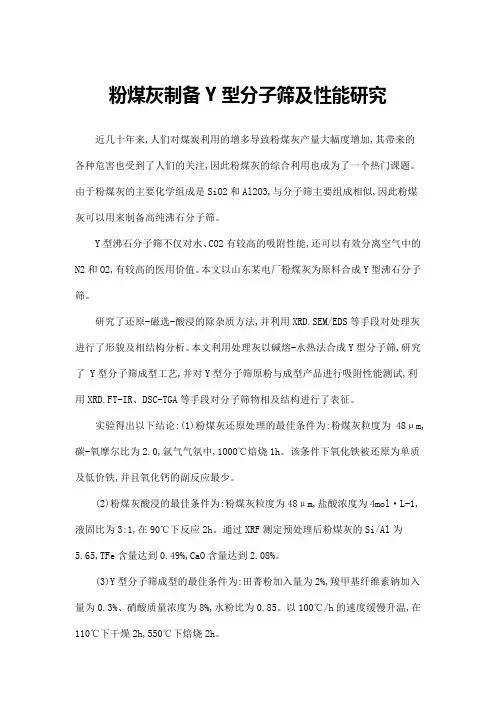

粉煤灰制备Y型分子筛及性能研究近几十年来,人们对煤炭利用的增多导致粉煤灰产量大幅度增加,其带来的各种危害也受到了人们的关注,因此粉煤灰的综合利用也成为了一个热门课题。
由于粉煤灰的主要化学组成是SiO2和Al2O3,与分子筛主要组成相似,因此粉煤灰可以用来制备高纯沸石分子筛。
Y型沸石分子筛不仅对水、CO2有较高的吸附性能,还可以有效分离空气中的N2和O2,有较高的医用价值。
本文以山东某电厂粉煤灰为原料合成Y型沸石分子筛。
研究了还原-磁选-酸浸的除杂质方法,并利用XRD.SEM/EDS等手段对处理灰进行了形貌及相结构分析。
本文利用处理灰以碱熔-水热法合成Y型分子筛,研究了 Y型分子筛成型工艺,并对Y型分子筛原粉与成型产品进行吸附性能测试,利用XRD.FT-IR、DSC-TGA等手段对分子筛物相及结构进行了表征。
实验得出以下结论:(1)粉煤灰还原处理的最佳条件为:粉煤灰粒度为48μm,碳-氧摩尔比为2.0,氩气气氛中,1O0O℃焙烧1h。
该条件下氧化铁被还原为单质及低价铁,并且氧化钙的副反应最少。
(2)粉煤灰酸浸的最佳条件为:粉煤灰粒度为48μm,盐酸浓度为4mol·L-1,液固比为3:1,在90℃下反应2h。
通过XRF测定预处理后粉煤灰的Si/Al为5.65,TFe含量达到0.49%,CaO含量达到2.08%。
(3)Y型分子筛成型的最佳条件为:田菁粉加入量为2%,羧甲基纤维素钠加入量为0.3%、硝酸质量浓度为8%,水粉比为0.85。
以100℃/h的速度缓慢升温,在110℃下干燥2h,550℃下焙烧2h。
此时抗压强度可达9.68N/mm。
(4)通过测定Y型分子筛原粉的气体吸附性能,实验得出:抽真空处理30min后,Y型分子筛对CO2.N2的吸附量在一定压强范围内随体系内压强增大而增大,并在O.1MPa下分别达到13.56%、11.3%,而对O2的吸附量随气压变化不明显且几乎为零。
(5)通过测定Y型分子筛对静态水的吸附能,实验得出:分子筛在真空干燥箱中抽真空1h,在35℃下吸附24h后吸附效果最好,吸附量为17.62%。

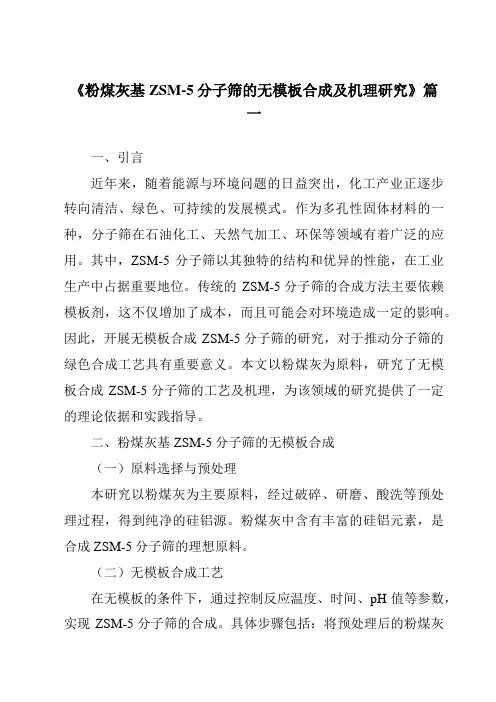

《粉煤灰基ZSM-5分子筛的无模板合成及机理研究》篇一一、引言近年来，随着能源与环境问题的日益突出，化工产业正逐步转向清洁、绿色、可持续的发展模式。
作为多孔性固体材料的一种，分子筛在石油化工、天然气加工、环保等领域有着广泛的应用。
其中，ZSM-5分子筛以其独特的结构和优异的性能，在工业生产中占据重要地位。
传统的ZSM-5分子筛的合成方法主要依赖模板剂，这不仅增加了成本，而且可能会对环境造成一定的影响。
因此，开展无模板合成ZSM-5分子筛的研究，对于推动分子筛的绿色合成工艺具有重要意义。
本文以粉煤灰为原料，研究了无模板合成ZSM-5分子筛的工艺及机理，为该领域的研究提供了一定的理论依据和实践指导。
二、粉煤灰基ZSM-5分子筛的无模板合成（一）原料选择与预处理本研究以粉煤灰为主要原料，经过破碎、研磨、酸洗等预处理过程，得到纯净的硅铝源。
粉煤灰中含有丰富的硅铝元素，是合成ZSM-5分子筛的理想原料。
（二）无模板合成工艺在无模板的条件下，通过控制反应温度、时间、pH值等参数，实现ZSM-5分子筛的合成。
具体步骤包括：将预处理后的粉煤灰与碱源（如氢氧化钠）混合，在一定温度下进行水热反应，然后经过滤、洗涤、干燥等过程，得到ZSM-5分子筛。
三、合成机理研究（一）晶体结构分析通过X射线衍射（XRD）技术对合成的ZSM-5分子筛进行晶体结构分析。
结果表明，无模板合成的ZSM-5分子筛具有典型的MFI结构，晶格常数与标准数据相符。
（二）形成过程分析通过原位红外光谱（In-situ IR）和扫描电镜（SEM）等技术手段，研究ZSM-5分子筛的形成过程。
结果表明，在反应初期，粉煤灰中的硅铝元素与碱源发生反应，生成硅酸根离子和铝酸根离子；随着反应的进行，这些离子逐渐形成具有MFI结构的分子筛骨架；最后经过水热处理和老化过程，形成完整的ZSM-5分子筛。
四、性能分析与应用前景（一）性能分析无模板合成的ZSM-5分子筛具有较高的比表面积和孔容，良好的热稳定性和水热稳定性。

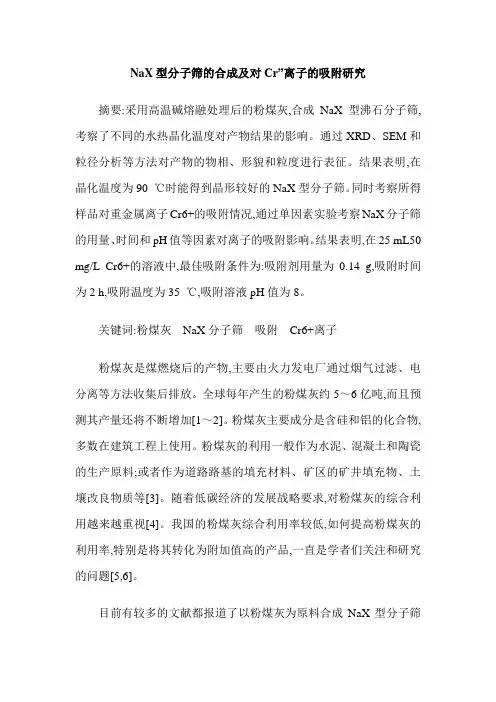

NaX型分子筛的合成及对Cr”离子的吸附研究摘要:采用高温碱熔融处理后的粉煤灰,合成NaX型沸石分子筛,考察了不同的水热晶化温度对产物结果的影响。
通过XRD、SEM和粒径分析等方法对产物的物相、形貌和粒度进行表征。
结果表明,在晶化温度为90 ℃时能得到晶形较好的NaX型分子筛。
同时考察所得样品对重金属离子Cr6+的吸附情况,通过单因素实验考察NaX分子筛的用量、时间和pH值等因素对离子的吸附影响。
结果表明,在25 mL50 mg/L Cr6+的溶液中,最佳吸附条件为:吸附剂用量为0.14 g,吸附时间为2 h,吸附温度为35 ℃,吸附溶液pH值为8。
关键词:粉煤灰NaX分子筛吸附Cr6+离子粉煤灰是煤燃烧后的产物,主要由火力发电厂通过烟气过滤、电分离等方法收集后排放。
全球每年产生的粉煤灰约5～6亿吨,而且预测其产量还将不断增加[1～2]。
粉煤灰主要成分是含硅和铝的化合物,多数在建筑工程上使用。
粉煤灰的利用一般作为水泥、混凝土和陶瓷的生产原料;或者作为道路路基的填充材料、矿区的矿井填充物、土壤改良物质等[3]。
随着低碳经济的发展战略要求,对粉煤灰的综合利用越来越重视[4]。
我国的粉煤灰综合利用率较低,如何提高粉煤灰的利用率,特别是将其转化为附加值高的产品,一直是学者们关注和研究的问题[5,6]。
目前有较多的文献都报道了以粉煤灰为原料合成NaX型分子筛以及它们在吸附、分离和离子交换等领域的应用[7-9]。
在较高的晶化温度(90 ℃)下,得到了分散度高、晶形好的正八面体的NaX型分子筛。
本文就是利用廉价的工业废料——粉煤灰为基本原料制备分子筛,在不同水热条件下分别合成X型沸石分子筛,研究温度对产物的影响。
并将制备出的分子筛样品应用于电镀废水中重金属离子吸附。
从而降低成本,变废为宝,对淮南地区粉煤灰的利用具有十分重要的意义,也将带来显著的经济效益和社会效益。
1 实验过程1.1 实验药品与仪器本实验所用HCl溶液、NaOH、K2Cr2O3、HNO3等均为分析纯,粉煤灰来自安徽大唐淮南洛河火力发电厂。
利用粉煤灰水热法制备分子筛作者：尚磊来源：《赤峰学院学报·自然科学版》 2011年第1期尚磊（中北大学，山西太原 030051；长治职业技术学院，山西长治 046000）摘要：以低成本的流化床粉煤灰为基本原料，利用封闭式水热合成法，直接与碱液反应，成功合成了分子筛.使用X射线粉末衍射仪分析了实验中得到的分子筛的结构，研究了碱度对合成沸石的影响，硅铝比对合成的影响以及反应时间对合成的影响，并用结论证明了以粉煤灰为原料制备分子筛的理论基础和可行性.关键词：分子筛；粉煤灰；水热法；X射线粉末衍射中图分类号：TD922.1 文献标识码：A 文章编号：1673-260X（2011）01-0011-03分子筛应用范围极广，目前已广泛应用到石油、化工、冶金等多个方面，可以用作选择性吸附剂、催化剂等，已成为国民经济中一种重要的新材料[1].粉煤灰作为锅炉燃烧所产生的废物，却有着与分子筛的制备原料相似的组成，这种相似性也为分子筛的制备提供了理论上的可行性.而水热法则是指在密封的压力容器中,以水为溶剂,在高温高压的条件下进行的化学反应[2].本文利用水热法以粉煤灰为原料成功合成了分子筛.1 实验仪器及原料分析1.1 实验设备及装置81-3型恒温磁力搅拌器上海司乐仪器有限公司101型电热鼓风干燥箱北京市永光明医疗仪器厂SL202型电子天平上海民桥精密科学仪器的限公司不锈钢反应釜上海市依艺公司1.2 分析装置扫描电子显微镜日本JEOL JSM－35CX射线粉末衍射仪 Y-2000型丹东奥龙射线仪器有限公司1.3 实验所用基本原料1.3.1 实验所用基本原料是粉煤灰和化学试剂（NaOH分析纯和蒸馏水）.实验所用化学试剂为市售分析纯级，主要有：氢氧化钠、九水硅酸钠、蒸馏水.粉煤灰选用取自太原一电厂的流化床粉煤灰，其化学成分见表1.1.3.2 分析其一，原料粉煤灰中的主要化学成分为SiO2和Al2O3，其含量分别为46.77%、39.19%，总和达到85.96%.其二，粉煤灰中的未燃尽含碳量(LOI)很高，约为11%.其三，通过扫描电镜分析图1，我们可以观察到晶体形貌为典型的流化床粉煤灰形状，均为不规则状颗粒，几乎无珠状颗粒.1.3.3 预处理用球磨机将粉煤灰粉碎研磨、用过筛，取100目以下的粉煤灰作为原料，其目的是增大原料的比表面积，使其在合成过程中具有较高的反应活性.2 水热法合成分子筛2.1 合成方法本实验研究利用粉煤灰为原料，采用水热法合成分子筛.称取一定量的NaOH，加入蒸馏水搅拌均匀，再将粉煤灰原料与氢氧化钠溶液均匀的混合搅拌，使原料与NaOH充分溶解反应形成凝胶.将凝胶置于不锈钢反应釜中放入恒温干燥箱在50℃温度下老化3~5个小时，然后在95~100℃下晶化一定时间,反应时间结束后，用冷水骤冷不锈钢反应釜.此后，将沸石产品用蒸馏水洗涤至滤液PH=9-10，经洗涤后的产品在恒温干燥箱中再经过12~24小时烘干，制得分子筛产品，装样品袋中编号保存待用.2.2 反应配比目前采用其它原料合成分子筛的配比与条件如表2所示:2.3 反应结果与分析2.3.1 物相鉴定方法本实验的物相鉴定采用X射线衍射法，使用Y-2000型丹东奥龙射线仪器有限公司的粉末衍射仪对样品进行扫描.实验以太原八方分子筛公司X型分子筛为标准样品，其结晶度记作100％，其XRD衍射图见图2.相对结晶度的计算：测定主要衍射峰的强度可以判断样品的结晶度，取样品的一个特征值的强度之和与标准样品相比较，可计算样品的相对结晶度[3].2.3.2 实验数据分析第一，碱度对合成沸石的影响第一组实验采用太原一电厂的粉煤灰作为原料制备分子筛，其SiO2/Al2O3=2.03，接近A 型分子筛的硅铝配比，反应时间为18小时，在其它条件不变的情况下，适当变化添加碱的量，实验合成原料的配比如表3所示：按表3中的配比进行试验，反应生成的产物经过XRD衍射分析得出的结果见图3.由图3可以看出，样品均具有X型分子筛的XRD特征峰.且随着加入碱量的增多，产品的结晶度有明显的提高，但碱量过高又会使结晶度有所降低.实验中最佳Na2O/ SiO2=1.67，此时生成的X型分子筛结晶度最高.相比标准样品而言，产品洁净度较差，原因是原料粉煤灰中杂质含量高，其对分子筛的晶化过程有干扰作用，并且有杂质不参与反应，残留于产品中，影响了产物的结晶度[4].由结果可以判断，按表2中A型分子筛的配比进行试验，密闭反应釜中在较长反应时间条件下生成的主要是X型分子筛，而不是预计的A型分子筛[5].分析其原因如下：一方面粉煤灰中含杂质较多，相比于专用生产分子筛的工业原料，所含的硅铝元素的活性不同，导致其有效利用率不同；另一方面，由于在晶化反应过程中，物料处于静止状态，物料混合物凝胶不完全和粉煤灰中杂质造成物料分布不均匀，使得了铝元素的重组得到了抑制，导致硅铝比偏大，生成硅铝比较大的X型分子筛.第二，硅铝比对合成的影响第二组实验为了验证硅铝比对合成的影响，在合成时加入了硅酸钠，将SiO2/Al2O3提高至3.7，反应时间为14小时.按表4的配比进行反应.研究资料表明，原料配比中硅铝比过高时，使X型分子筛转变成P型分子筛[6].与本实验结果相符.第三，反应时间对合成的影响实验在Na2O/SiO2=1.67不变的条件下，考察不同的反应时间对分子筛的合成有无影响.t=2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 24 h.随着反应时间的增加，分子筛晶体在固相中的含量逐渐增加.当水热反应进行到6h后，体系逐渐有沸石晶体出现，在2～12h之间，沸石的结晶速度非常快，沸石大量结晶.到12～20h，沸石结晶速度逐渐减缓.随着反应时间的增加，结晶度逐渐提高.在20小时之后随着时间的继续增加，由于出现杂晶，X型分子筛结晶度呈现减小的趋势.当反应时间为20h时，反应产物X型沸石结晶度提高到70%.图4是结晶度随时间的变化趋势.3 结论3.1 实验结果表明，利用粉煤灰作为主要原材料，采用工业生产分子筛的传统水热法，经过低温水热合成反应可以替代较贵的硅酸纳、偏铝酸纳等工业原料生成分子筛，并且在一定条件下可以得到较好的结晶度.3.2 研究表明，分子筛的结晶度随着碱度的提高而提高，但碱量过高又会使结晶度有所降低.实验中最佳Na2O/SiO2=1.67，此时生成的X型分子筛结晶度最高.3.3 随着反应时间的增加，沸石在固相中的含量逐渐增加.在2～12h之间，沸石的结晶速度非常快，在12～20h，沸石结晶速度逐渐减缓.在20小时之后出现杂晶，结晶度有所下降.3.4 通过水热反应合成分子筛，可以发现，粉煤灰原料不需要高温焙烧，只需简单处理，即可反应获得分子筛产品，其具有反应时间较短，反应温度低等特点，体现了其较强的化学活性，降低了合成反应控制的难度，有利于实现工业化生产.参考文献：〔1〕熊楚才,毛德寿．环境污染与治理[M].北京：北京理工大学出版社，l988．〔2〕户朝帅,胡开林,王正兴，等.粉煤灰合成沸石及其处理焦化废水A／O出水的试验[J].工业用水与废水,2009，40(2)：68-71．〔3〕重本直也,白神惠子,平野晋一,林弘.石炭灰を原料とするゼオうイトの合成と性质.日本化学会志，1992(5)：484-492.〔4〕王华,宋存义,张强.国外利用粉煤灰合成沸石的研究现状[J].电力环境保护，2000（7）：1-5.〔5〕刘艳,马毅,李艳,邢存章,吕海亮.粉煤灰合成沸石的研究[J].煤炭转化,2007（2）.〔6〕徐如,庞文琴,于吉红.分子筛与多孔材料化学[M].北京:科学出版社,2004：145-155.。
分子筛的研究与发展分子筛是一种具有微孔结构的高度有序无机固体材料，由于其特殊的孔结构和表面性质，广泛应用于催化、吸附、分离、传感、电子、光学等领域，并在化学工业、环境保护、生物医药等领域具有广阔的应用前景。
以下将对分子筛的研究与发展进行综述。
早期的分子筛研究主要集中在合成方法和性质表征方面。
1950年代，比道维波尔（Breck）首次合成出了一类以Na-X和Na-Y为代表的无机晶体，即ZSM-5分子筛。
1980年代，随着化学合成和表征技术的进步，人们逐渐发现了更多的分子筛型号，如SAPO、AlPO、TS-1等。
此后，分子筛研究进入了新的时期。
近年来，分子筛的研究主要集中在结构设计和应用开发方面。
首先，通过碱浸法、水热法、溶胶-凝胶法等多种不同的合成方法，成功制备出了具有更复杂孔结构和更多种功能的分子筛材料。
其次，通过结构调控和加载功能单元，可以进一步拓展和调控分子筛的催化、吸附和分离性能。
例如，通过调控孔径和孔壁厚度，可实现对分子筛催化剂的拓展；通过加载金属和非金属功能单元，可实现对分子筛吸附和分离性能的改善。
此外，通过分子筛的表面修饰和模板修饰，可以实现对分子筛的电子、光学和生物医药性能的调控。
在应用开发方面，分子筛的研究主要集中在催化、吸附和分离领域。
催化领域，分子筛被广泛应用于重油加氢、汽车尾气净化、有机合成等反应过程中，可提高反应选择性、降低反应温度和能耗。
吸附领域，分子筛表现出较高的吸附容量和选择性，可用于气体和液体的分子吸附和分离。
分离领域，分子筛可根据分子大小和亲疏水性来实现分子的选择性分离，可用于气体和液体的分离和提纯。
此外，分子筛还在环境保护、生物医药、电子和光学等领域具有广阔的应用前景。
在环境保护方面，分子筛可用于废气和废水的有害物质去除和资源回收。
在生物医药方面，分子筛可用于药物分离、蛋白质纯化、药物缓释等领域。
在电子和光学方面，分子筛可用于传感器的制备、光催化剂的设计和制备等。
工业固体废弃物制备分子筛的研究现状发布时间：2022-09-13T08:42:49.990Z 来源：《建筑创作》2022年第4期作者：邓成朝1 ，王丹1，李义1，李波涛1 ，杨潘* [导读] 随着我国工业的迅速发展，随之带来的工业固体废弃物逐年递增，从而带来一系列的环境问题，那么如何减少或者将工业固体废弃物资源化迫在眉睫邓成朝1 ，王丹1，李义1，李波涛1 ，杨潘*1 西安建筑科技大学华清学院西安 710043摘要：随着我国工业的迅速发展，随之带来的工业固体废弃物逐年递增，从而带来一系列的环境问题，那么如何减少或者将工业固体废弃物资源化迫在眉睫。
本文简述了利用工业固体废弃物合成分子筛的研究现状，并为工业固体废弃物资源化提出展望。
关键词：工业固体废弃物；分子筛；吸附材料随着我国工业发展进程的加快，工业固体废弃物的排放量逐年增加，所以工业固体废弃物的减量化、资源化利用技术是实现固体废弃物资源化利用，经济效益和环保效益兼得的关键所在。
而对含硅酸盐玻璃相这一类的工业固体废弃物的资源化利用，许多研究者将之制备成分子筛等吸附材料。
1.工业固体废弃物制备分子筛的研究现状许多研究者利用工业固体废弃物制备分子筛。
Zhu等人[1]以工业固体废弃物粉煤灰为原料，以多孔Al2O3中空纤维为载体，采用水热合成法成功制备出Al2O3-NaA分子筛复合中空纤维膜，不仅解决了粉煤灰这种工业固体废弃物本身的环境问题，还可以有效地应用于工业生产处理低浓度Pb(Ⅱ)废水。
He等人[2]以粉煤灰为原料采用预烧结合水热合成法制备A型分子筛，其孔径分布在2-50nm，且比表面积为90.04m2/g，将其用于吸附废水中重金属离子Ni2+，吸附去除率可达94%。
Zhang等人[3]以煤气化炉渣为原料，采用简单的酸浸技术制备出比表面积为393m2/g，孔隙体积为0.405cm3/g的除臭剂。
之后，他们又以煤气化细渣为原料，采用酸浸法结合固相烧结法制备了多功能、低成本的中孔树脂填料，其比表面积、孔体积及平均孔径分别为564 m2g-1 、0.807 cm3g-1和5.5nm[4]。
《粉煤灰基ZSM-5分子筛的无模板合成及机理研究》篇一一、引言近年来，随着能源与环境问题的日益突出，催化剂材料在石油化工、天然气加工、汽车尾气处理等领域得到了广泛的应用。
ZSM-5分子筛作为重要的催化剂材料之一，其独特的结构和优异的性能引起了广大研究者的关注。
然而，传统的ZSM-5分子筛合成方法往往需要使用大量的模板剂，不仅增加了成本，还可能对环境造成一定的污染。
因此，无模板合成ZSM-5分子筛成为了一个重要的研究方向。
本文以粉煤灰为原料，通过无模板合成法制备了ZSM-5分子筛，并对其合成机理进行了深入研究。
二、粉煤灰基ZSM-5分子筛的无模板合成1. 原料选择与预处理本实验以粉煤灰为原料，首先对粉煤灰进行预处理，包括破碎、磨细、酸洗等步骤，以去除其中的杂质，提高纯度。
2. 无模板合成ZSM-5分子筛将预处理后的粉煤灰按照一定的配比与碱液混合，在特定的温度和压力下进行水热合成。
反应结束后，经过滤、洗涤、干燥等步骤得到ZSM-5分子筛。
三、ZSM-5分子筛的表征与分析1. XRD分析通过XRD分析，可以观察到ZSM-5分子筛的晶体结构。
结果表明，无模板合成的ZSM-5分子筛具有与标准ZSM-5相似的晶体结构。
2. SEM分析SEM分析表明，无模板合成的ZSM-5分子筛具有较好的形貌和尺寸分布。
同时，通过SEM观察到了分子筛的微观结构，为后续机理研究提供了依据。
四、无模板合成ZSM-5分子筛的机理研究1. 反应动力学研究通过研究反应过程中的温度、压力、时间等因素对ZSM-5分子筛合成的影响，发现合适的反应条件可以促进粉煤灰中的硅铝元素形成ZSM-5分子筛的晶体结构。
2. 合成机理分析结合XRD、SEM等表征手段，分析了无模板合成ZSM-5分子筛的机理。
结果表明，粉煤灰中的硅铝元素在碱液中发生溶解、聚合、成核等过程，最终形成ZSM-5分子筛的晶体结构。
同时，粉煤灰中的其他成分如铁、铝等也可能对ZSM-5分子筛的合成过程产生一定的影响。
南京理工大学科技成果——利用粉煤灰制备系列分
子筛产品
成果简介：
随着我国经济建设和电力事业的快速发展，煤炭的大量利用导致了粉煤灰的排放量与日俱增，这导致了严重的环境污染。
因此，急需拓展粉煤灰的利用新途径，“化害为利，变废为宝”，提高经济效益和社会效益。
以粉煤灰为原料合成系列分子筛产品不但可替代商品级分子筛在吸附、分离和催化等领域中的应用，而且实现了固体废物的减量化、资源化、无害化。
课题组较早在国内开展了由粉煤灰制备系列分子筛产品的研究和开发，合成产品的各项指标均达到或接近商品级分子筛的要求，急需寻找合作对象使其产业化。
技术指标：
1、合成系列分子筛产品均符合相应的标准X-衍射谱图（JCPDS code）；
2、重要的性能、应用指标如化学组成、热稳定性、离子交换容量和比表面积均符合商品级要求。
项目水平：国内领先
成熟程度：中试
合作方式：合作开发、技术转让、技术入股。
