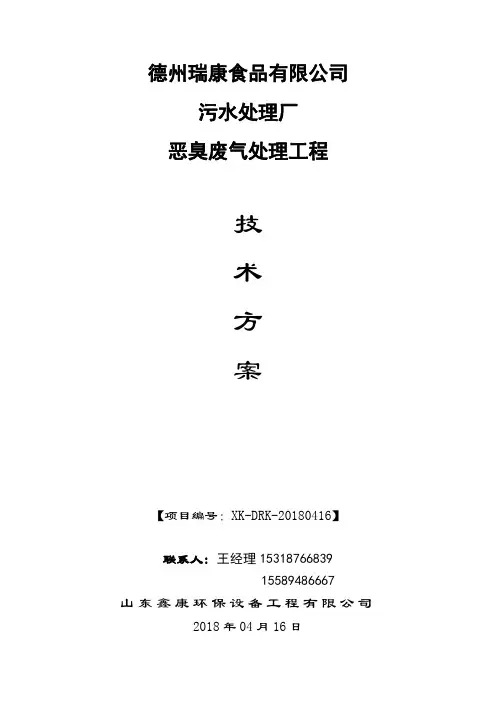

德州瑞康食品有限公司
污水处理厂
恶臭废气处理工程
技
术
方
案
【项目编号：XK-DRK-20180416】
联系人:王经理153********
155********
山东鑫康环保设备工程有限公司
2018年04月16日
目录
第一章概述 (1)
1公司概况 (1)
1.1德州瑞康食品有限公司 (1)
1.2山东鑫康环保设备工程有限公司 (1)
2设计依据 (2)
3编制的范围 (3)
4编制原则 (4)
第二章设计条件 (5)
1污水废气的成分及危害 (5)
2设计现状参数和标准 (5)
2.1现状 (5)
2.2设计范围和规模 (5)
第三章工艺设计 (7)
1工艺设计原则 (7)
2工艺设计实施条件 (7)
3VOCs常用主要处理方法 (8)
3.1氧化法 (8)
3.2燃烧法 (9)
3.3吸附法 (10)
3.4等离子技术 (10)
3.5生物法 (11)
3.6光催化氧化 (11)
4各项技术比较表 (11)
5治理工艺确定 (12)
6玻璃钢罩盖板设计和施工方案 (13)
7污水池加盖的主要形式及比较 (13)
8收集加罩面积 (14)
第四章治理工艺介绍 (17)
1工艺设计风量 (17)
2工艺流程 (17)
3工艺流程说明 (19)
第五章主体设施设备 (20)
1布气管道 (20)
2喷淋洗涤装置 (20)
3折流滤水装置 (21)
4光催化氧化装置 (21)
4.1净化原理 (22)
4.2应用范围和优势 (23)
第六章工程投资估算 (24)
第七章经济分析 (25)
1运行费用 (25)
2工程效益 (25)
3社会效益 (25)
第八章服务承诺 (27)
1设计阶段 (27)
2施工阶段 (27)
3试运行阶段 (28)
4调试验收阶段 (28)
5售后服务 (28)
第九章部分案例照片 (30)
附件1 (27)
附件2 (27)
附件3 (28)
附件4 (28)
十、工程实施周期 (33)
十一、企业证件 (34)
第一章概述
1公司概况
1.1德州瑞康食品有限公司
德州瑞康食品有限公司，是一家以大豆深加工为主的高科技型企业，2002年成立，年产大豆分离蛋白30000吨，大豆浓缩蛋白10000吨，大豆膳食纤维10000吨，关键设备由德国、日本等国家进口,保证了产品质量的稳定。公司现已通过ISO9001：2008国际质量管理体系认证、ISO22000:2005食品安全管理体系认证、KOSHER犹太认证、HALAL清真认证、IP非转基因认证和ISO17025:2005实验室认可证书，产品出口到欧盟、北美及东南亚等60多个国家和地区。
贵公司在发展经济的同时也同样重视环保管理，因高蛋白废气处理工艺中，酸化、厌氧、好养等工艺中，产生恶臭和酸性气体，严重影响周边环境和职工的身心健康，现公司领导委托我单位进行废气治理。
1.2山东鑫康环保设备工程有限公司
山东鑫康环保设备工程有限公司位于美丽的江北水城-山东聊城。公司专业致力于环境科学研究及废气污染治理的综合性高新科技环保企业。
公司广泛致力于工业废气治理、除臭等环境污染治理工程及处理设备的研发与应用；环保技术开发、咨询；环保工程的施工；空气净
化设备、环保设备、过滤设备的设计、生产、销售及售后服务。
山东鑫康环保设备工程有限公司秉承“广纳高科技人才，依托高科技，追求高质量，回报社会”为企业宗旨；以安全、高效、经济、实用为核心，不断的研发创新，以先进的技术工艺、高效的性价比和完善的售后服务体系取得良好的社会效益是公司始终如一的追求；为客户创造价值，为员工谋求发展，为社会承担责任是公司永恒的方针。站在科学治理环境的前沿，我们以独特的构思、大胆的创新，领先的技术、完善的服务，营造出更美的蓝天、青山、碧水，为我们的子孙后代留下一个洁净的环境！
2设计依据
2.1根据现场实际测量；
2.2项目建设应遵循和执行的有关法律法规
输送管路设计规范
GBJ19-87/(2001版)《采暖通风与空气调节设计规范》
检测控制系统参考规范
IEC439《低压开关设备和控制设备组件》
IEC113《电工技术图表》
IEC529《外壳防护等级》
IEC158《低压接触器》
IEC269《低压熔断器》
IEC51《模拟电气测量仪器》
2.3设备安装参考标准
GB50275-98《压缩机、风机、泵安装工程施工及验收规范》
GB50231-98《饮片设备安装工程施工及验收通用规范》
2.4采用的主要规范、标准
《中华人民共和国环境保护法》
《中华人民共和国环境防治法》
《建设项目环境保护管理法》
《污染物排放许可证管理办法》
《污染处理设施环境保护监督管理办法》
《恶臭污染物排放标准》GB14554-93
《大气污染物综合排放标准》GB16297-1996
《环境空气质量标准》GB3095—2012
《建筑抗震设计规范》GB50011-2010
《混凝土结构设计规范》GB50010-2010
《建筑地基基础设计规范》GB50009-2002
《砌体结构设计规范》GB50003-2001
3编制的范围
3.1通过废气排放特征及排放标准确定废气处理的设计方案；
3.2对本工程进行工艺设计、设备选型，电器自控设计及图纸的设计；
3.3对本工程进行设备采购、安装、调试及工艺调试；
3.4对本工程进行相关建筑物、相关构筑物进行施工；
3.5对本工程进行投资估算。
4编制原则
4.1经济规模原则：从工厂的实际情况出发，因地制宜，全面规划，统筹安排。
4.2达标原则：借鉴和参考国内外先进技术和经验，坚持从实际出发，选择成熟的技术，使处理工艺稳定可靠，确保达到标准要求。
4.3节能原则：坚持技术的先进性、工艺的可行性和经济性相结合，在技术可行的基础上选择低能耗的工艺和设备，尽可能降低一次性投资和运行成本。
第二章设计条件
1污水废气的成分及危害
由于污水处理厂异味成分主要为氨气、硫化氢、非甲烷总烃、有机恶臭气体，部分污水处理过程中会产生酸性气体，其中恶臭气体的定义为：一切刺激嗅觉器官引起人们不愉快及损坏生活环境的气体物质，不同的处理设施及过程会产生各种不同的恶臭气体。污水处理厂的进水提升泵房产生的主要臭气为硫化氢，初沉淀池污泥厌氧消化过程中产生的臭气以硫化氢及其它含硫气体为主，污泥消化稳定过程中会产生氨气和其它易挥发物质。垃圾堆肥过程中会产生氨气、胺、硫化物、脂肪酸、芳香族和二甲基硫等臭气。好氧化及污泥风干过程可能产生很少量的硫化氢，但主要有硫醇和二甲基硫气体产生。
2设计现状参数和标准
2.1现状
根据贵公司实际生产情况及环保相关要求，需要对包括污水处理气浮池、厌沉池、污泥浓缩池、地下小污水池及出水口进行密封收集废气治理。
2.2设计范围和规模
废气处理系统设计内容仅包括：
对包括污水处理气浮池、厌沉池、污泥浓缩池、地面污泥池、地下小污水池及出水口的废气净化处理系统（工艺设备、设施、电气、自控等）的工程设计。
第三章工艺设计
1工艺设计原则
1.1工艺设计时最注重安全性，因此我们在设计工艺时一定要杜绝电弧、火星和高温等环境；
1.2本着节约原则，在确保净化处理达标排放的前提下，因地制宜，将充分利用原有环保设备和实施，进行改进优化设计；
1.3选择工艺技术先进成熟可靠、系统运行稳定达标、高效节能、经济可行，管理操作维护方便、无二次污染的治理技术；
1.4在运行过程中，便于操作管理、便于维修、节省动力消耗和运行费用；
1.5废气净化系统设计将充分考虑现有场地和设施合理布局。
2工艺设计实施条件
2.1安全性
废气中水分、挥发性气味的有机废气分子既有毒又有酸性，因此在设计工艺上要避免废气与其他放电空间直接接触；
2.2技术合理性
项目的设计方案，是在各领域非常成熟技术的合理优化组合，充分考虑现有各种现行标准、规范的同时，也应充分兼顾到污水处
理站的操作管理、维护巡检的安全和便利，处理工艺应具备充分的技术合理性；
2.3经济性
在项目设计时，应充分考虑到项目的实用性、可操作性、易维护性等方面的因素，本着合理、科学、实用的原则，满足环保要求的前提下为客户节省投资、降低运行成本和管理成本；
2.4排放达标
严格贯彻执行国家与地方环境保护的有关规定，确保治理后各项指标达到设计要求，达到或优于排放标准；
2.5设备选型
配套设备选型合理，备品、配件、材料等均要求质量可靠、通用性强、运行稳定、便于维修；
2.6控制系统
控制系统要求操作管理方便，自动化程度高，便于维护。
3VOCs常用主要处理方法
3.1氧化法
氧化法主要采用投加氯、臭氧、过氧化氢、高锰酸钾等强氧化剂来破坏污染物分子，具有反应快，处理装置简单等优点。其缺点是净化效率不高，氧化剂投加量难以控制。
3.2燃烧法
燃烧法主要有根据燃烧的温度及辅助介质不同又分为催化燃烧法、蓄热燃烧法和直接燃烧法。
1）催化燃烧法RCO
英文名为“Regenerative Catalytic OxidationOxidition”。RCO蓄热式催化燃烧法作用原理是：第一步是催化剂对VOC分子的吸附，提高了反应物的浓度，第二步是催化氧化阶段降低反应的活化能，提高了反应速率。借助催化剂可使9有机废气在较低的起燃温度下，发生无氧燃烧，分解成CO2和H2O放出大量的热，与直接燃烧相比，具有起燃温度低，能耗小的特点，某些情况下达到起燃温度后无需外界供热，反应温度在250-400℃。
2）蓄热燃烧法RTO
英文名为“Regenerative Thermal Oxidizer”。RTO蓄热式热氧化回收热量采用一种新的非稳态热传递方式，原理是把有机废气加热到760℃以上使废气中的VOC氧化分解成CO2和H2O。氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”，此蓄热用于预热后续进入的有机废气，从而节省废气升温的燃料消耗。RTO 技术适用于处理中低浓度（100-3500mg/m3）废气，分解效率为95%-99%。
3）直接燃烧法
直接燃烧法是投加辅助燃料与废气一起送入焚烧炉燃烧，直接焚烧工艺成熟，控制一定的温度条件下污染物去除效率高，焚烧彻底。
以上方法虽然也能解决VOCs问题，但一次投资过大，主要针对大风量中高浓度的废气，更主要是安全问题，是化工园区杜绝的。
3.3吸附法
该方法是当污染物质通过装有吸附剂（如活性炭、疏水分子筛等）的吸附塔时，利用该吸附剂对污染物的强吸附力，将污染物质吸附下来，从而达到净化废气的目的。该方法设备简单，去除效果好，多用于净化工艺的末级处理。但该方法也存在对高浓度废气处理效率低、占地面积大、气阻大、吸附剂需经常更换或再生等缺点，特别是吸附剂脱附后的气体难于收集而最终又排回大气中，是一种不彻底的解决途径。
3.4等离子技术
离子法废气处理系统合成主要包含主反应器，光触媒反应导入装置。废气经过收集系统收集后进入离子催化氧化废气处理合成系统，离子反应导入装置对主反应器产生离子，在其内部的价电子被激发跨过禁带跃入导带，生成的电子空穴被导入主反应器内，并扩散到反应器内过滤板的二氧化钛表面上，穿过界面与吸附在过滤板上的物质发生氧化还原反应。其空穴能量7.5eV，氧化电位+3.0V，具有极强的氧化能力，能够氧化有机化合物，达到完全矿化的程度，生成二氧化碳、水和无机物，与水分子反应生成羟基自由基，电子具有还原性，能与氧分子发生还原反应生成过氧自由基，这些自由基具有很强的氧化能力，也能够氧化有机物。从而使得废气达到完全的净化，达标排放。
该技术适应低浓度的有机废气，操作简单、无二次污，由于是放电有极大的安全隐患。
3.5生物法
目前应用较多的生物法主要为生物过滤法。生物过滤法处理过程是由天然滤料来吸附和吸收恶臭气流中的臭气，然后由生长在滤料中的细菌和其它微生物来氧化降解。通常情况下，这些天然滤料上本身固有的细菌和其它微生物就足以用来除去臭气。生物过滤法主要有两种布置方式，生物过滤池（可在地面以上和以下）和生物过滤塔。
3.6光催化氧化
该技术组合了光解技术、氧化法技术、气凝胶、分子筛和金红石(纳米级的TiO
2
)的优势和特点，使组合的处理效率大大提高。VOCs中
大多数有机污染物均可被完全降解为CO
2、H
2
O等,无机污染物被氧化
或还原为无害物；不需要另外的电子受体(H
2O
2
)；光催化剂具有廉价、
无毒、稳定及可以重复使用等优点。4各项技术比较表
通过对上述常规方法在污水废气治理上的现状说明，在废气治理行业存在产品落后，运行管理复杂，后期投入高等特点。因而寻找一种高效、高信价比、性能稳定、操作方便，运行费用少并符合环保治理标准的处理技术是行业发展的急切之需。
针对污水废气的排放特点，通过对各种治理方法的对比研究，我司综合多种方法的优势，开发出多元组合专利技术，运用于VOC废气治理行业，通过2年的实践运用，取得了大量的实际成功案例。
5治理工艺确定
综合以上主要技术的介绍和综合比较，加之我司多年的废气治理经验，考虑污染源分布点、设备运行投资费用，我们确定工艺技术如下：
整体设计40000m3/h废气净化处理设施：包括污水气浮池东1、污泥浓缩池、污泥池、地下污水小池及出水口。具体工艺如下：
1.密封罩废气收集系统
2.喷淋洗涤技术装置
3.折流滤水技术模块；
4.光催化氧化技术模块；
5.风机及排放烟囱
6波璃钢盖板设计方案和施工方案
1、污水池玻璃钢盖板采用FRP盖板，该板型为半圆形180度咬口式
连接，连接可靠，安装方便快捷，并且具有较强的防渗漏性能，有效面积利用率高，经济实用，签于本工程层面坡度，我们考虑将污水池面板成型制作在我公司，一来可以提高工作效率，缩短工期，二来也便于现场安装的需求；
2、玻璃钢盖板安装工艺流程为:堆放就位-接塔固定-调整检验-安装并固定-密封-清理检修。安装设置有效的垫块在板上。
3、增强材料:采用玻璃纤维增强材料；
4、基体材质:专用热固性树脂耐寒及防老化等添加剂；
5、辅助材料:阻燃剂、增强剂、抗水剂、胶凝剂和抗紫外线剂等；
6、制作工艺:模具喷砂浇注一次成型；
7、成品组成:耐腐层、增加层、耐气候层；
8、技术参数:抗拉强度:≮200Pa抗冲击强度:≮20J/cm2抗弯强度:≮150Pa成型密度:≮1800kg/cm3；
9、物理性能:巴柯尔硬度:≮50粗糙率:0.0084断裂延伸率:≥99.98%；泊松系数:0.3磨损余量:≮1.5-氧指数:＞36耐温能力:-50～110；
10、阻燃性能:符合ASTM-E84（火焰燃烧速度小于25）；
11、抗有机物类:包括甲醇、乙醇、硫化氢、油气等；
12、固化形成整体钢络骨架结构；
13、轻质高强不变形，体积稳定，表现不龟裂；
14、采用特殊的结构形式，安装后具有完好的整体形，可以不要支架，有很好的抗风荷、抗雨雪荷载及承受检修荷载等；
15、盖板外表面均匀的胶衣层，表面光滑、无裂纹、色泽均匀；盖板的树脂含量，树脂层在70%以上，结构层为--%～55%，复合材料的固化度不小于80%；
16、板顶承载能力小于0.5KN/m2，扰度不大于1%。
6.1图玻璃钢罩密封及管道部署形成
7污水池加盖的主要形式及比较
表6-1池体加盖性能比较
虑，采用玻璃钢材质进行收集密封，玻璃钢材质集气罩外面付胶衣，可以长时间抗紫外线。
8收集加罩面积
序号构筑物
起拱
高度
起立
板高
度材质备注
加罩面积名称平面面积m2m m（㎡）
1事故池 1.2*1.2（1个）00玻璃
钢格
栅板
预留吸风口 1.5
2调节池 1.2*1.2（1个）00玻璃
钢格
栅板
预留吸风口 1.5
3集水井 1.2*1.2（1个）00玻璃
钢格
栅板
预留吸风口 1.5
4污渣池 1.2*1.2（1个）00玻璃
钢格
栅板
预留吸风口 1.5
5气浮池
一
3.31*11.9（2个）0.40
玻璃
钢
预留吸风口
和观察口
96
6气浮池
二
3.43*11.5（2个）0.40
玻璃
钢
预留吸风口
和观察口
95
7污泥池 6.6*6.6（1个）0.60玻璃
钢
预留吸风口
和观察口
53
8浓缩池 2.55*6.1（6个）0.20玻璃
钢
预留吸风口
和观察口
112
9厌沉池 4.91*7.9（4个）0.50玻璃
钢
预留吸风口
和观察口
186
10系统玻璃钢加罩总面积548
玻璃钢加罩部分，下部于混凝土池体接触部分可用水泥灌浆或者发泡剂发泡密封即可。上部接管道部分玻璃钢丝布糊住，阀门使用翻板阀。因此池体密封性非常稳定，如果出现漏气情况，玻璃钢本体漏气可以直接玻璃丝布糊住密封即可，池体接触部分可以使用发泡剂继续填充，可保证密封性。另外，所有垫片均使用橡胶垫片。
池罩子上开检修观察孔，连接方式外探法兰连接上部直接密封玻璃钢板，拆开玻璃钢板即可检修观察。另外一种方案可以使用有机玻璃观察孔，直接通过有机玻璃观察。第二种方案可以通过有机玻璃直接看到内部状况，但是保温密封效果略低于直接玻璃钢板预留观察孔方案。由于观察检修孔使用外探法兰连接密封性没有问题，不会存在漏气情况。如果本身加罩部分存在漏气可以在漏气处使用发泡剂填充密封即可。
第四章
治理工艺介绍
1工艺设计风量根据污水处理废气产生污染源位置及废气性质，综合考虑设备运行等情况，暂定整体治理
整体设计40000m3/h 废气净化处理设施：包括污水气浮池东1、气浮池西2、地面污泥池、污泥浓缩池、地下污水小池及出水口。2工艺流程
根据贵司废气特点，确定本项目中挥发性有机废气处理方法如下：1.污泥浓缩池、气浮池西2、地下污水小池西两个一套设施，
2.污水气浮池东1、污泥池、地下污水小池东两个一套设施。光催化氧化喷淋洗涤密封罩收集达标排放折流滤水密封罩收集喷淋洗涤折流滤水光催化氧化
达标排放
污水在处理的同时会产生相应的异味，尤其是污水处理厂的大范围污水处理，异味更大，这些臭气主要来自污水处理系统和污泥处理系统，腐化污水和污泥，主要成份是硫化氢(H2S)、氨、四硫醇类等。对周围环境造成严重影响。目前污水处理厂除臭废气处理工艺方法可以分为吸收吸附法和燃烧法两大类。 1.化学除臭法是利用化学介质(NaOH、NaCl或NaClO)与H2S、NH3等无机类致臭成分进行反应,从而达到除臭的目的。该法对H2S、NH3等的吸收比较彻底,速度快。 2.活性炭吸附除臭法是利用活性炭能吸附臭气中致臭物质的特点,在吸附塔内设置各种不同性质的活性炭,致臭物质和各种活性炭接触后,排出吸附塔,达到脱臭的目的。活性炭达到饱和后,需通过热空气、蒸汽或NaOH浸没进行再生或替换。 3.燃烧除臭法有直接燃烧法和触煤燃烧法。根据恶臭物质的特点,在控制一定的温度和接触时间的条件下,臭气直接燃烧,达到脱臭的目的。 4.生物法是通过附着在填料上的生物膜来降解空气中的臭味，生物膜生长、成熟并达到生物降解能力过程是一个生物培养的过程。生物膜中微生物需要的养料来自于污水中有机物，对于污水处理厂一般采用原污水对填料进行喷淋。除臭罐空池停留时间为1-3min(可视臭气浓度变化)，进气流速2-3m/s。这种方法的优点是加强管理的情况下，处理效果良好，运行费用很低。 5.土壤脱臭法是将气体收集后通过管道输入脱臭池底部并扩散于其中的土壤内(土壤以天然土、腐植土为宜)，臭气在通过土壤过程中受土壤颗粒表面吸附作用，多种致臭物质被截留。经过一段时间，在土壤颗粒表面可逐渐培养出针对致臭物质的微生物，并可不断将致臭物质分解，完成脱臭。同时，土壤脱臭池表面可天然生长或人工栽植花草，形成良好的环境效果。土壤脱臭的优点是投资少，运行费用低，且可与厂区绿化结合，无任何副产品产生。 污水处理厂的除臭废气处理工艺有很多，在工程设计中，往往需要根据实际情况选择合适的除臭方案。 等离子除臭废气处理设备 对于目前除臭效果好，新的废气处理设备技术有等离子废气净化器，爽风环保科技研发生产的等离子有机废气处理设备是一种能快速净化有机废气的高新环保产品，对于除臭有针对性的效果，具有一次性净化效率高，能同时净化多种污染物，安全稳定，维护方便，使用寿命长，净化效率高，无二次污染。是现在废气处理技术中运用最广泛的技术。 -爽风环保
