LTE网络中S1AP协议解析的研究与实现

S1AP协议1. 简介S1AP（EIA-301）是3GPP（第三代合作伙伴计划）定义的一种协议，用于在LTE（Long Term Evolution，长期演进）网络中的eNB（evolved NodeB，演进基站）之间传输信令消息。

S1AP协议扮演着关键的角色，用于控制和管理LTE网络中的用户数据传输、呼叫控制以及移动性管理。

2. S1AP协议的功能S1AP协议具有以下主要功能：a) 建立和释放UE（User Equipment，用户设备）的控制路径在LTE网络中，UE需要与eNB建立控制路径以进行信令和控制消息的传输。

S1AP协议定义了建立和释放UE控制路径的过程，确保正确稳定地传输控制信息。

b) 资源分配和管理S1AP协议负责分配和管理LTE网络中的资源，包括控制信道和传输信道资源。

它确保信道资源的合理分配，以满足不同UE的通信需求，并最大程度地提高网络的效率和容量。

c) 切换和重定向当UE在LTE网络中移动时，需要进行切换和重定向以保持连接的稳定性。

S1AP协议定义了切换和重定向的过程，确保UE在移动时能够无缝地切换到新的eNB，并保持通信的连续性。

d) 错误处理和恢复S1AP协议具备错误处理和恢复机制，能够识别和处理网络中的错误情况，并采取相应的措施进行恢复。

这有助于确保网络的稳定性和可靠性。

3. S1AP协议的消息结构S1AP协议的消息结构是基于ASN.1（Abstract Syntax Notation One，抽象语法表示法一）定义的。

每个S1AP消息都由特定的消息类型标识和消息体组成。

消息类型标识指示了消息的目的和内容，而消息体包含了与该类型消息相关的参数和值。

下面是S1AP协议中常见的一些消息类型：•E-RABSetupRequest：用于请求建立E-RAB（Evolved Radio Access Bearer，演进无线接入承载）。

•E-RABSetupResponse：用于回复E-RAB建立请求，并包含建立成功的E-RAB信息。

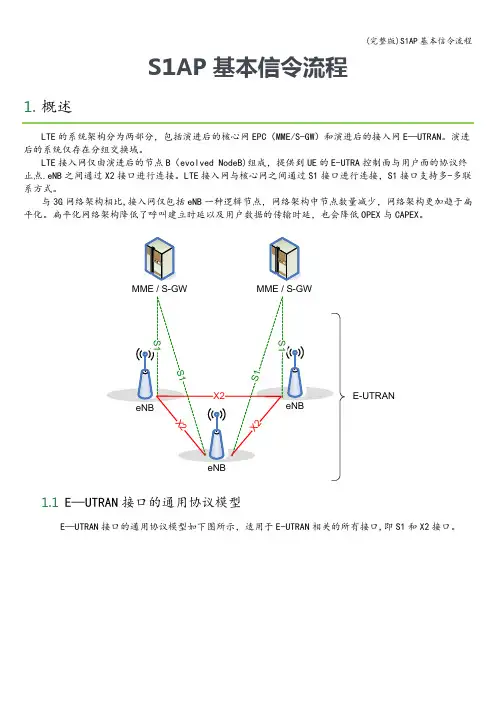

S1AP 基本信令流程1. 概述LTE 的系统架构分为两部分，包括演进后的核心网EPC （MME/S-GW ）和演进后的接入网E —UTRAN 。

演进后的系统仅存在分组交换域。

LTE 接入网仅由演进后的节点B （evolved NodeB)组成，提供到UE 的E-UTRA 控制面与用户面的协议终止点.eNB 之间通过X2接口进行连接。

LTE 接入网与核心网之间通过S1接口进行连接，S1接口支持多-多联系方式。

与3G 网络架构相比,接入网仅包括eNB 一种逻辑节点，网络架构中节点数量减少，网络架构更加趋于扁平化。

扁平化网络架构降低了呼叫建立时延以及用户数据的传输时延，也会降低OPEX 与CAPEX 。

MME / S-GW MME / S-GWE-UTRAN1.1 E —UTRAN 接口的通用协议模型E —UTRAN 接口的通用协议模型如下图所示，适用于E-UTRAN 相关的所有接口,即S1和X2接口。

Application ProtocolTransport NetworkLayerPhysical LayerSignalling Bearer(s)Transport User NetworkPlane Control Plane User PlaneTransport User NetworkPlaneRadio Network LayerData Bearer(s)1.2 S1接口S1接口是MME/S —GW 网关与eNB 之间的接口，S1接口与3G UMTS 系统Iu 接口的不同之处在于，Iu 接口连接包括3G 核心网的PS 域和CS 域,S1接口只支持PS 域。

1.2.1 S1接口的用户平面用户平面接口位于E-NodeB 和S-GW 之间，S1接口用户平面（S1-UP ）的协议栈如下图所示。

S1—UP 的传输网络层基于IP 传输,UDP/IP 之上的GTP —U 用来传输S-GW 与eNB 之间的用户平面PDU 。

LTE系统S1AP协议研究何炜文;卢宪祺【摘要】LTE system is the evolution version of 3GPP the third generation mobile communication system.S1AP protocol,an application layer protocol of interface S1-MME between the access network and the core network,controls the signaling and data transmission between the access network and the core network.The functions and elementary procedures of S1AP protocol are described and summarized,and the E-RAB setup procedure,initial context setup procedure,paging procedure and NAS transport procedure are focused on,which is helpful to further research of S1AP protocol.%LTE系统是3GPP推出的第三代移动通信系统的演进版本。

S1AP协议作为其接入网和核心网接口S1-MME的一个应用层协议,控制着接入网和核心网之间信令和数据的传输。

为研究S1AP协议,就S1AP协议的功能和相关的基本过程进行了描述和总结,并重点阐述了E-RAB建立过程、初始上下文建立过程、寻呼过程和NAS传输过程等典型的S1AP基本过程。

这对进一步研究S1AP 协议有一定的帮助。

【期刊名称】《北京联合大学学报（自然科学版）》【年(卷),期】2011(025)004【总页数】4页(P15-18)【关键词】LTE;S1-MME;S1AP;基本过程【作者】何炜文;卢宪祺【作者单位】北京邮电大学计算机学院,北京100876;北京邮电大学计算机学院,北京100876【正文语种】中文【中图分类】TN929.5330 引言LTE(Long Term Evolution)系统是3GPP推出的第三代移动通信系统(3G)的演进版本，它被称为3.9G，被视为从3G向4G演进的主流技术。
