开关磁阻电机的工作原理
开关磁阻电机是一种能够快速启停和反转的电动机，它的工作原理基于磁阻的变化。
下面是开关磁阻电机的工作原理的详细解释：
1. 结构：开关磁阻电机由定子和转子组成。
定子上有多个绕组，每个绕组之间通过磁阻作为连接。
转子上也有绕组，与定子的绕组相连。
2. 动作原理：当电流通过定子的绕组时，会在绕组中产生一个磁场。
当转子中的绕组与定子绕组的磁场相互作用时，转子会受到一个力矩的作用，使其转动。
3. 磁场调节：开关磁阻电机通过改变传感器绕组中的电流方向来改变磁场的方向。
改变磁场的方向可以改变转子所受到的力矩的方向，从而实现电机的启动、停止和反转。
4. 工作过程：当需要启动电机时，通过改变传感器绕组中的电流方向，改变磁场的方向，使转子受到力矩的作用开始转动。
当需要停止电机时，改变电流方向，使磁场的方向与转动方向相反，转子受到的力矩变为阻碍转动的力矩，从而停止电机的转动。
当需要反转电机时，改变电流方向，使磁场的方向与原来相反，从而改变转子受到的力矩方向，使电机反向转动。
总之，开关磁阻电机的工作原理是通过改变磁场的方向来实现电机的启动、停止和反转，从而能够快速调节和控制电机的运转状态。
开关磁阻电机原理开关磁阻电机是一种新型的非接触式电机，它是利用磁阻效应实现电能转换成机械能的机电系统。
开关磁阻电机是一种以永磁体为励磁源、以铁心瞬时磁阻变化为工作原理的非线性电机，是一种新型的电力传动技术。
下面将从原理、结构、工作过程三个方面对开关磁阻电机进行解析。
开关磁阻电机的原理是利用磁场产生的磁阻力来驱动转子旋转，从而转换电能为机械能。
这种电机的组成主要包括永磁体、铁芯、绕组、中心轴、定子等部分。
永磁体是该电机的励磁源，它产生的磁力线通过铁芯传递到定子上，使定子上的绕组产生电磁力。
在电机工作过程中，控制电路会对绕组进行加电和切断，以使定子的磁阻力变化。
定子磁阻力变化可以驱动转子旋转。
三、开关磁阻电机的工作过程开关磁阻电机的工作过程可以分为四个阶段：励磁阶段、瞬间通电阶段、瞬间切断电流阶段和减速阶段。
励磁阶段是该电机最开始的状态，永磁体提供磁场，定子上的绕组中没有电流通过，此时转子处于静止状态。
瞬间通电阶段是定子上的磁场急剧变化的时候，此时控制电路会向绕组中加入短脉冲电流，使定子上的磁场忽然变大，这会产生向转子端的磁阻力。
瞬间切断电流阶段是在达到一定功率后，控制电路将绕组中的电流切断，此时定子上的磁场急剧消失，转子也因惯性而继续运动，此时又产生了向转子端的磁阻力，抵消了转子的惯性。
减速阶段是电机停止工作的状态，此时定子的磁场和转子的转动都已经消失。
总之，开关磁阻电机是一种基于磁阻效应的非线性电机，是一种全新的电力传动技术。
它的主要原理是利用磁场变化产生的磁阻力来驱动转子旋转，从而将电能转换成机械能。
该电机具有构造简单、效率高、输出扭矩大等优点，适用于一些对质量、体积有严格要求的场合。

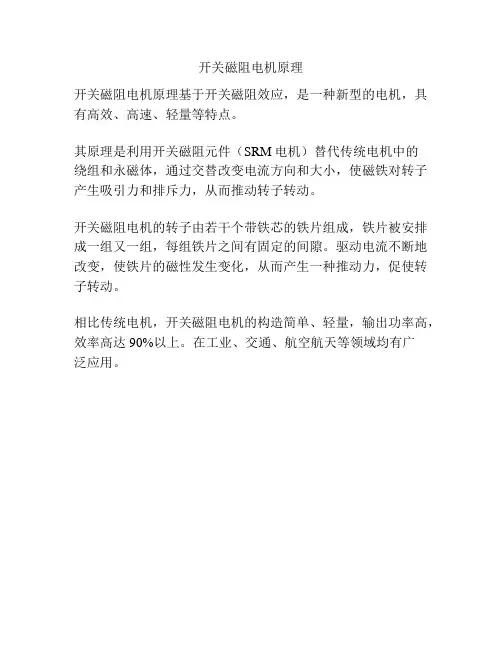

开关磁阻电机原理
开关磁阻电机原理基于开关磁阻效应，是一种新型的电机，具有高效、高速、轻量等特点。
其原理是利用开关磁阻元件（SRM电机）替代传统电机中的
绕组和永磁体，通过交替改变电流方向和大小，使磁铁对转子产生吸引力和排斥力，从而推动转子转动。
开关磁阻电机的转子由若干个带铁芯的铁片组成，铁片被安排成一组又一组，每组铁片之间有固定的间隙。
驱动电流不断地改变，使铁片的磁性发生变化，从而产生一种推动力，促使转子转动。
相比传统电机，开关磁阻电机的构造简单、轻量，输出功率高，效率高达90%以上。
在工业、交通、航空航天等领域均有广
泛应用。
开关磁阻电机工作原理及其驱动系统开关磁阻电机Switched Reluctance Drivesystem, SRD开关磁阻电机驱动系统(Switched Reluctance Drive system, SRD)具有一些很有特色的优点:电机结构简单、坚固、维护方便甚至免维护，起动及低速时转矩大、电流小;高速恒功率区范围宽、性能好，在宽广转速和功率范围内都具有高输出和高效率而且有很好的容错能力。
这使得SR电机驱动系统在家用电器、通用工业、伺服与调速系统、牵引电机、高转速电机、航空航天等领域得到广泛应用。
SR电机是一种机电能量转换装置。
根据可逆原理，SR电机和传统电机一样，它既可将电能转换为机械能——电动运行，在这方面的理论趋于成熟;也可将机械能转换为电能——发电运行，其内部的能量转换关系不能简单看成是SR电动机的逆过程。
开关磁阻电机的发展概况和发展趋势“开关磁阻电机(Switched reluctance motor)”一词源见于美国学者S.A.Nasarl969年所撰论文，它描述了这种电机的两个基本特征：①开关性——电机必须工作在一种连续的开关模式，这是为什么在各种新型功率半导体器件可以获得后这种电机才得以发展的主要原因；②磁阻性——它是真正的磁阻电机，定、转子具有可变磁阻磁路，更确切地说，是一种双凸极电机。
开关磁阻电机的概念实际非常久远，可以追溯到19世纪称为“电磁发动机”的发明，这也是现代步进电机的先驱。
在美国，这种电机常常被称为“可变磁阻电机(variable reluctance motor, VR电机)”一词, 但是VR电机也是步进电机的一种形式，容易引起混淆。
有时人们也用“无刷磁阻电机(Brushless reluctance motor)”一词，以强调这种电机的无刷性。
“电子换向磁阻电机(Electronically commutated reluctance motor)”一词也曾采用，从工作原理来看，甚至比“开关磁阻”的说法更准确—些，但也容易与电子换向的水磁直流电机相混淆。
开关磁阻电机驱动系统的运行原理及应用（二）（低轴阻发电机参考资料）1 引言开关磁阻电机驱动系统(SDR)具有一些很有特色的优点:电机结构简单、坚固、维护方便甚至免维护，启动及低速时转矩大、电流小;高速恒功率区范围宽、性能好，在宽广转速和功率访问内都具有高输出和高效率而且有很好的容错能力。
这使得SR电机系统在家用电器、通用工业、伺服与调速系统、牵引电机、高转速电机、航空航天等领域得到广泛应用。
SR电机是一种机电能量转换装置。
根据可逆原理，SR电机和传统电机一样，它既可将电能转换为机械能—电动运行，在这方面的理论趋于成熟;也可将机械能转换为电能—发电运行，其内部的能量转换关系不能简单看成是SR电动机的逆过程。
本文将从SR 电机电动和发电运行这两个角度阐述SR电机的运行原理。
2 电动运行原理2.1 转矩产生原理控制器根据位置检测器检测到的定转子间相对位置信息，结合给定的运行命令(正转或反转)，导通相应的定子相绕组的主开关元件。
对应相绕组中有电流流过，产生磁场;磁场总是趋于“磁阻最小”而产生的磁阻性电磁转矩使转子转向“极对极”位置。
当转子转到被吸引的转子磁极与定子激磁相相重合(平衡位置)时，电磁转矩消失。
此时控制器根据新的位置信息，在定转子即将达到平衡位置时，向功率变换器发出命令，关断当前相的主开关元件，而导通下一相，则转子又会向下一个平衡位置转动;这样，控制器根据相应的位置信息按一定的控制逻辑连续地导通和关断相应的相绕组的主开关，就可产生连续的同转向的电磁转矩，使转子在一定的转速下连续运行;再根据一定的控制策略控制各相绕组的通、断时刻以及绕组电流的大小，就可使系统在最隹状态下运行。
图1 三相sr电动机剖面图从上面的分析可见，电流的方向对转矩没有任何影响，电动机的转向与电流方向无关，而仅取决于相绕组的通电顺序。
若通电顺序改变，则电机的转向也发生改变。
为保证电机能连续地旋转，位置检测器要能及时给出定转子极间相对位置，使控制器能及时和准确地控制定子各相绕组的通断，使srm能产生所要求的转矩和转速，达到预计的性能要求。
开关磁阻电机的原理及其控制系统开关磁阻电机80年代初随着电力电子、微电脑和控制理论的迅速发展而发展起来的一种新型调速驱动系统。
具有结构简单、运行可靠、成本低、效率高等突出优点，目前已成为交流电机调速系统、直流电机调速系统、无刷直流电机调速系统的强有力的竞争者。
一、开关磁阻电机的工作原理开关磁阻电机的工作原理遵循磁磁阻最小原理，即磁通总是要沿着磁阻最小路径闭合。
因此，它的结构原则是转子旋转时磁路的磁阻要有尽可能大的变化。
所以开关磁阻电动机采用凸极定子和凸极转子的双凸极结构，并且定转子极数不同。
开关磁阻电机的定子和转子都是凸极式齿槽结构。
定、转子铁芯均由硅钢片冲成一定形状的齿槽，然后叠压而成，其定、转子冲片的结构如图1所示。
图1：开关磁阻电机定、转子结构图图1所示为12/8极三相开关磁阻电动机，S1. S2是电子开关，VD1, VD2是二极管，是直流电源。
电机定子和转子呈凸极形状，极数互不相等，转子由叠片构成，定子绕组可根据需要采用串联、并联或串并联结合的形式在相应的极上得到径向磁场，转子带有位置检测器以提供转子位置信号，使定子绕组按一定的顺序通断，保持电机的连续运行。
电机磁阻随着转子磁极与定子磁极的中心线对准或错开而变化，因为电感与磁阻成反比，当转子磁极在定子磁极中心线位置时，相绕组电感最大，当转子极间中心线对准定子磁极中心线时，相绕组电感最小。
当定子A相磁极轴线OA与转子磁极轴线O1不重合时，开关S1, S2合上，A相绕组通电，电动机内建立起以OA为轴线的径向磁场，磁通通过定子扼、定子极、气隙、转子极、转子扼等处闭合。
通过气隙的磁力线是弯曲的，此时磁路的磁导小于定、转子磁极轴线重合时的磁导，因此，转子将受到气隙中弯曲磁力线的切向磁拉力产生的转矩的作用，使转子逆时针方向转动，转子磁极的轴线O1向定子A相磁极轴线OA趋近。
当OA和O1轴线重合时，转子己达到平衡位置，即当A相定、转子极对极时，切向磁拉力消失。
开关磁阻电机驱动系统的运行原理及应用1.简介：开关磁阻电机由驱动器和电机两部分组成，其中驱动器根据外部输入源的指令向电机提供电流，而电机则将电流转化为转动力。
2.驱动电流：驱动器根据输入源的指令产生开关电流，该电流可以通过改变驱动器中的电流方向和大小来实现。
在每一个电机相中都有一个电流传感器，用于测量电流。
驱动器会根据这些测量结果，进行控制电机的电流。
3.磁化和消磁：当电流通过电机线圈时，它会产生磁场，从而使定子上的磁阻磁化。
然后，电流将被改变方向，导致磁阻逆磁化。
这个过程会不断重复。
4.转动力产生：由于磁阻的磁化和逆磁化，定子上的转子被吸引和排斥。
这个过程会持续下去，从而使电机转动。
1.工业机械：开关磁阻电机驱动系统可以应用于各种工业机械中，如机床、印刷机、绘图仪和工业机器人等。
它们能够提供高速、高力矩和高精度的转动控制，提高生产效率和产品质量。
2.汽车工业：开关磁阻电机驱动系统可以应用于汽车的多种部件中，如电动方向盘、电动驱动系统和汽车座椅调节器等。
它们能够提供精确的转动控制，提高汽车的舒适性和操纵性。
3.医疗设备：开关磁阻电机驱动系统可以应用于医疗设备，如手术机械、医疗床和医疗影像设备等。
它们能够提供平稳的转动和精确的位置控制，提高医疗设备的性能和安全性。
4.家用电器：开关磁阻电机驱动系统可以应用于家用电器，如洗衣机、空调和冰箱等。
它们能够提供高效的转动和低噪音的操作，提高家用电器的使用体验和节能效果。
总结：开关磁阻电机驱动系统通过开关磁阻电机的独特运动原理，提供高效、高速和高精度的电机控制。
它已经在各个领域得到广泛应用，并为相关行业的发展和进步做出了重要贡献。
未来，随着科学技术的不断进步，开关磁阻电机驱动系统有望进一步发展和创新，为人类社会的发展做出更大的贡献。
开关磁阻电机驱动系统的运行原理及应用（二）（低轴阻发电机参考资料）1 引言开关磁阻电机驱动系统(SDR)具有一些很有特色的优点:电机结构简单、坚固、维护方便甚至免维护，启动及低速时转矩大、电流小;高速恒功率区范围宽、性能好，在宽广转速和功率访问内都具有高输出和高效率而且有很好的容错能力。
这使得SR电机系统在家用电器、通用工业、伺服与调速系统、牵引电机、高转速电机、航空航天等领域得到广泛应用。
SR电机是一种机电能量转换装置。
根据可逆原理，SR电机和传统电机一样，它既可将电能转换为机械能—电动运行，在这方面的理论趋于成熟;也可将机械能转换为电能—发电运行，其内部的能量转换关系不能简单看成是SR 电动机的逆过程。
本文将从SR电机电动和发电运行这两个角度阐述SR电机的运行原理。
2 电动运行原理2.1 转矩产生原理控制器根据位置检测器检测到的定转子间相对位置信息，结合给定的运行命令(正转或反转)，导通相应的定子相绕组的主开关元件。
对应相绕组中有电流流过，产生磁场;磁场总是趋于“磁阻最小”而产生的磁阻性电磁转矩使转子转向“极对极”位置。
当转子转到被吸引的转子磁极与定子激磁相相重合(平衡位置)时，电磁转矩消失。
此时控制器根据新的位置信息，在定转子即将达到平衡位置时，向功率变换器发出命令，关断当前相的主开关元件，而导通下一相，则转子又会向下一个平衡位置转动;这样，控制器根据相应的位置信息按一定的控制逻辑连续地导通和关断相应的相绕组的主开关，就可产生连续的同转向的电磁转矩，使转子在一定的转速下连续运行;再根据一定的控制策略控制各相绕组的通、断时刻以及绕组电流的大小，就可使系统在最隹状态下运行。
图1 三相sr电动机剖面图从上面的分析可见，电流的方向对转矩没有任何影响，电动机的转向与电流方向无关，而仅取决于相绕组的通电顺序。
若通电顺序改变，则电机的转向也发生改变。
为保证电机能连续地旋转，位置检测器要能及时给出定转子极间相对位置，使控制器能及时和准确地控制定子各相绕组的通断，使srm能产生所要求的转矩和转速，达到预计的性能要求。
2.2 电路分析图2中电源vcc是一直流电源，3个电感分别表示srm的三相绕组，igbt1～igbt6为与绕组相连的可控开关元件，6个二极管为对应相的续流二极管。
当第一相绕组的开关管导通时，电源给第一相励磁，电流的回路(即励磁阶段)是由电源正极→上开关管→绕组→下开关管→电源负极，如图2(a)所示。
开关管关断时，由于绕组是一个电感，根据电工理论，电感的电流不允许突变，此时电流的续流回路(即去磁阶段)是绕组→上续流二极管→电源→下续流二极管→绕组，如图2(b)所示。
图2 srm电路工作示意图2.3 能量转换关系当忽略铁耗和各种附加损耗时，srm工作时的能量转换过程为:通电相绕组的电感处在电感上升区域内(转子转向“极对极”位置)，当开关管导通时，输入的净电能一部分转化为磁场储能，一部分转化为机械能输出;当开关管关断时，绕组电流通过二极管和电源续流，存储的磁场储能一部分转化为电能回馈电源，另一部分则转化为机械能输出。
2.4 sr电动机的运行特性[1][2]sr电动机运行速度低于ωfc(第一临界速度)的范围内，为了保证ψmax和i不超过允许值，采用改变电压、导通角和触发角三者中任一个或任两个，或三者同时配合控制。
当sr电动机在高于ωfc范围运行时，在外加电压、导通角和触发角都一定的条件下，随着转速的增加，磁链和电流将下降，转矩则随着转速的平方下降(如图3中细实线)。
为了得到恒功率特性，必须采用可控条件。
但是外施电压最大值是由电源功率变换器决定的，而导通角又不能无限增加(一般不能超过半个转子极距)。
因此，在电压和导通角都达最大时，能得到的最大功率的最高转速ωsc被称之为“第二临界转速”。
当转速再增加时，由于可控条件都已经达到极限，转矩将随转速的二次方下降，如图3所示。
图3 sr电动机的运行特性开关磁阻电机一般运行在恒转矩区和恒功率区。
在这两个区域中，电机的实际运行特性可控。
通过控制条件，可以实现在粗实线以下的任意实际运行特性。
而在串励特性区，电机的可控条件都已达极限，电机的运行特性不再可控，电机呈现自然串励运行特性，故电机一般不会运行在此区域。
运行时存在着第一、第二两个临界运行点是开关磁阻电机的一个重要特点。
采用不同的可控条件匹配可以得到两个临界点的不同配置，从而得到各种各样所需的机械特性，这就是开关磁阻电动机具有优良调速性能的原因之一。
从设计的观点看，两个临界点的合理配置是保证sr电动机设计合理，满足给定技术指标要求的关键。
从控制角度看，在上述两个区域采用不同的控制方法，在第一临界转速以下一般采用电流斩波控制方式(ccc方式)，在第一、第二临界转速之间采用角度位置控制方式(apc 方式)。
3 发电运行原理3.1 开关磁阻发电机(switched reluctance generator)简介开关磁阻发电机(srg)的研究始于20世纪80年代末。
初期它是被用作飞机上的起动/发电机的，所以，又称为sr起动/发电机[4][5][6]。
由于开关磁阻电机在航天飞机中的广阔应用前景，引起了一些国家政府部门和航天企业的高度重视。
1990年美国空军(usaf)、wright实验室、wpafb联合与通用电气飞机发动机公司(general electric aircraft engine)签约，共同资助ge公司开展开关磁阻组合起动/发电机的研究。
lucas航空公司(lucas aerospace)也开展了sr起动/发电机的研究，认为sr起动/发电机可以在飞机发动机熄火的紧急情况下，由风力发动机(windmilling engine)驱动为众多的机载设备提供更加可靠的应急电源。
我国在sr发电机的领域也开展了相关的研究活动。
其中西北工业大学、西安交通大学在国家“九五”预研基金和国家教委博士点基金的资助下进行sr起动/发电机的相关研究，研制了4kw的sr起动/发电机[3]。
南京航天航空大学也开展了sr发电机的研究工作。
与其它发电机相比，开关磁阻发电机具有独特的结构特点:(1) 结构简单其定、转子均为简单的叠片式双凸极结构，定子上绕有集中绕组，转子上无绕组及永磁体;(2) 容错能力强，无论从物理方面还是从电磁方面来讲，电机定子各相绕组间都是相互独立的，因而在一相甚至两相故障的情况下，仍然能有一定功率的电能输出;(3) 可以作成很高转速的发电装置，从而达到很高的能流密度。
3.2 转矩产生原理如图4所示，与电动运行时不同，绕组在转子转离“极对极”位置(即电感下降区)时通电，产生的磁阻性电磁转矩趋使电机回到“极对极”位置，但原动机驱动转子克服电磁转矩继续逆时针旋转。
此时电磁转矩与转子运动方向相反，阻碍转子运动，是阻转转矩性质。
图4 三相sr发电机剖面图当转子转到下一相的“极对极”位置时，控制器根据新的位置信息向功率变换器发出命令，关断当前相的主开关元件，而导通下一相，则下一相绕组会在转子转离“极对极”位置通电。
这样，控制器根据相应的位置信息按一定的控制逻辑连续地导通和关断相应的相绕组的主开关，就可产生连续的阻转转矩，在原动机的拖动下发电。
3.3 电路分析根据法拉第电磁感应定律“运动导体在磁场中会产生电势”，而srg转子仅由叠片构成，没有任何带磁性的磁体。
这就需要在srg发电前有电源提供给srg励磁，使其内部产生磁场。
所以，srg的特点是首先要通过定子绕组对电机励磁。
这一点和其它发电机有着很明显的区别。
srg的工作原理如下:图5中电源vcc是一直流电源，既可以是电池，也可以是直流电机。
三个电感分别表示srg的三相绕组，igbt1～igbt6为与绕组相连的可控开关元件，6个二极管为对应相的续流二极管。
当第一相绕组的开关管导通时(即励磁阶段)，电源给第一相励磁，电流的回路是由电源正极→上开关管→绕组→下开关管→电源负极，如图5(a)所示。
开关管关断时，由于绕组是一个电感，根据电工理论，电感的电流不允许突变，电流的续流回路(即发电阶段)是绕组→上续流二极管→电源→下续流二极管→绕组，如图5(b)所示。
3.4 能量转换关系当忽略铁耗和各种附加损耗时，srg工作时的能量转换过程为:通电相绕组的电感处在电感下降区域内(转子转离“极对极”位置)，当开关管导通时，输入的净电能转化为磁场储能，同时原动机拖动转子克服srg产生的与旋转方向相反的转矩对srg做功使机械能也转化为磁场储能;当开关管关断时，srg绕组电流续流，磁场储能转化为电能回馈电源，并且机械能也转化为电能给电源充电。
图5 srg电路工作示意图3.5 sr发电机的运行特性__________________________________________________sr发电机的运行特性与sr电动机的运行特性类似，只不过将曲线沿速度轴翻转到转矩为负的第四象限，在此不再赘述。
4 结束语虽然srd系统的发展历程仅仅二十余年，但它取得了令人瞩目的成绩。
其产品已在电动车用驱动系统、家用电器、工业应用、伺服系统、高速驱动、航空航天等众多领域得到成功应用，其功率范围也覆盖了从10w到5mw的宽广范围。
它已成为现代调速系统中一支不可忽视的竞争力量。
作为一种结构简单、鲁棒性能好、价格便宜的新型调速系统，开关磁阻电机及其调速系统引起各国电气传动界的广泛关注和浓厚兴趣，在世界范围内，正在形成理论研究和实际应用齐头并进的发展趋势。
__________________________________________________。
