【CN209664997U】陶瓷磨边倒角机【专利】

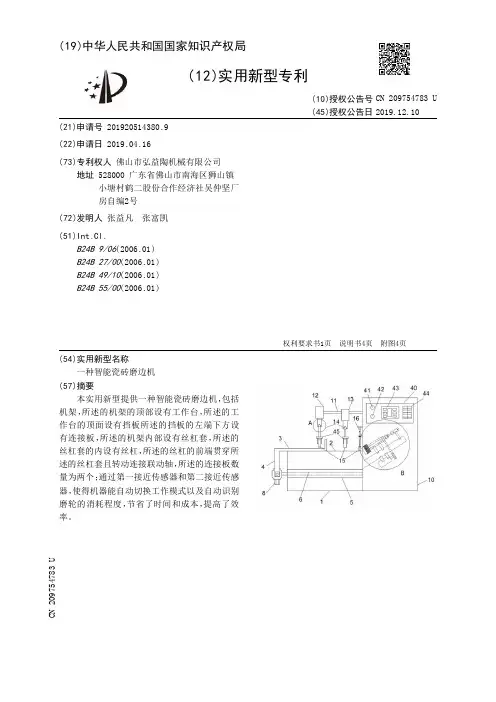

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920514380.9(22)申请日 2019.04.16(73)专利权人 佛山市弘益陶机械有限公司地址 528000 广东省佛山市南海区狮山镇小塘村鹤二股份合作经济社吴仲坚厂房自编2号(72)发明人 张益凡　张富凯　(51)Int.Cl.B24B 9/06(2006.01)B24B 27/00(2006.01)B24B 49/10(2006.01)B24B 55/00(2006.01)(54)实用新型名称一种智能瓷砖磨边机(57)摘要本实用新型提供一种智能瓷砖磨边机，包括机架，所述的机架的顶部设有工作台，所述的工作台的顶面设有挡板所述的挡板的左端下方设有连接板，所述的机架内部设有丝杠套，所述的丝杠套的内设有丝杠，所述的丝杠的前端贯穿所述的丝杠套且转动连接联动轴，所述的连接板数量为两个；通过第一接近传感器和第二接近传感器，使得机器能自动切换工作模式以及自动识别磨轮的消耗程度，节省了时间和成本，提高了效率。

权利要求书1页 说明书4页 附图4页CN 209754783 U 2019.12.10C N 209754783U权　利　要　求　书1/1页CN 209754783 U1.一种智能瓷砖磨边机，包括机架（1），其特征在于，所述的机架（1）的顶部设有工作台（2），所述的工作台（2）的顶面设有挡板（3），所述的挡板（3）的左端下方设有连接板（4），所述的机架（1）内部设有丝杠套（5），所述的丝杠套（5）的内设有丝杠（6），所述的丝杠（6）的前端贯穿所述的丝杠套（5）且转动连接联动轴（7），所述的连接板（4）数量为两个，且分别设于所述的挡板（3）的左右两端，所述的联动轴（7）转动连接于两个所述的连接板（4）之间，所述的丝杠（6）上转动连接有减速器（9），所述的减速器（9）上转动连接有电机（8），所述的机架（1）的后端设有支撑板（10），所述的支撑板（10）的数量为3个且分别设于所述的机架（1）后端的左中右三个方位，所述的支撑板（10）的前端均设有固定杆（11），所述的固定杆（11）的前端和后端分别设有第一气缸（12）和第二气缸（13），所述的第一气缸（12）和第二气缸（13）的输出轴的下端设有转动结构（14），所述的转动结构（14）下端连接有压轮（15）；所述的转动结构（14）包括设于所述的第一气缸（12）和第二气缸（13）输出轴下端的滚珠套（19），所述的滚珠套（19）内部套接有滚珠（20），所述的滚珠（20）下端设有连杆（21），所述的连杆（21）下端连接压轮（15）；中部所述的支撑板（10）上设有接近传感器（16），所述的接近传感器（16）的下端设有转动杆（17），所述的转动杆（17）一端固定设于所述的支撑板（10）上，所述的转动杆（17）上另一端转动连接有转板（18），所述的转板（18）的下端也设有所述的压轮（15）。

专利名称：一种陶瓷加工用倒角异型磨边机专利类型：实用新型专利
发明人：凌斌
申请号：CN201920035549.2
申请日：20190109
公开号：CN209887279U
公开日：
20200103
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种陶瓷加工用倒角异型磨边机，包括工作台和架设框，架设框的底端活动连接工作台，工作台上还安装有夹紧装置，夹紧装置包括弓形架、调节螺栓、方形座、圆球、接触板和托板，架设框包括滑台、支撑臂、横臂、安装块、定位组件和锁紧螺丝；本陶瓷加工用倒角异型磨边机，夹紧装置可以将待加工的陶瓷块定位起来，方便后续的加工操作，滑台可以自由移动即架设框的位置可以改变，适应性强，定位组件用于给安装块定位，荆板通过荆角连接横臂，当不用按住按钮时自动定位，当按住按钮，荆角不再卡住滑槽的内壁，此时就可以移动安装块，整个装置适应性强，操作方便。

申请人：醴陵市勇博精密陶瓷有限公司
地址：412200 湖南省株洲市醴陵市孙家湾镇西岸村
国籍：CN
代理机构：北京东方盛凡知识产权代理事务所(普通合伙)
代理人：宋平
更多信息请下载全文后查看。

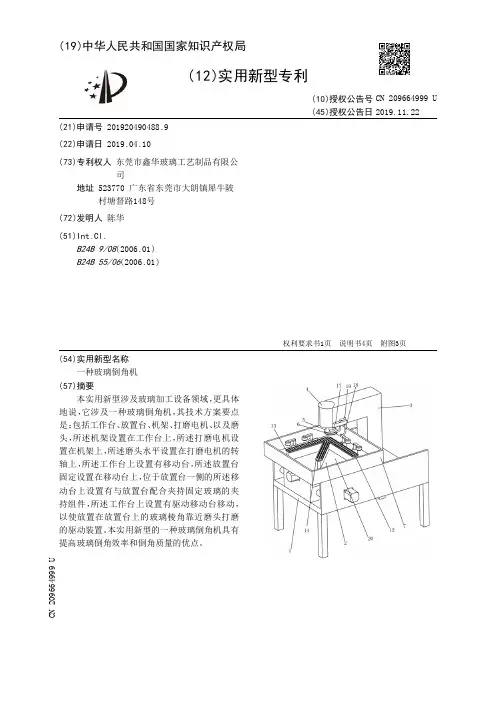

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920490488.9(22)申请日 2019.04.10(73)专利权人 东莞市鑫华玻璃工艺制品有限公司地址 523770 广东省东莞市大朗镇犀牛陂村塘督路148号(72)发明人 陈华　(51)Int.Cl.B24B 9/08(2006.01)B24B 55/06(2006.01)(54)实用新型名称一种玻璃倒角机(57)摘要本实用新型涉及玻璃加工设备领域，更具体地说，它涉及一种玻璃倒角机，其技术方案要点是：包括工作台、放置台、机架、打磨电机、以及磨头，所述机架设置在工作台上，所述打磨电机设置在机架上，所述磨头水平设置在打磨电机的转轴上，所述工作台上设置有移动台，所述放置台固定设置在移动台上，位于放置台一侧的所述移动台上设置有与放置台配合夹持固定玻璃的夹持组件，所述工作台上设置有驱动移动台移动，以使放置在放置台上的玻璃棱角靠近磨头打磨的驱动装置。

本实用新型的一种玻璃倒角机具有提高玻璃倒角效率和倒角质量的优点。

权利要求书1页 说明书4页 附图3页CN 209664999 U 2019.11.22C N 209664999U权　利　要　求　书1/1页CN 209664999 U1.一种玻璃倒角机，包括工作台(1)、放置台(2)、机架(3)、打磨电机(4)、以及磨头(5)，所述机架(3)设置在工作台(1)上，所述打磨电机(4)设置在机架(3)上，所述磨头(5)水平设置在打磨电机(4)的转轴上，其特征在于：所述工作台(1)上设置有移动台(7)，所述放置台(2)固定设置在移动台(7)上，位于放置台(2)一侧的所述移动台(7)上设置有与放置台(2)配合夹持固定玻璃的夹持组件，所述工作台(1)上设置有驱动移动台(7)移动，以使放置在放置台(2)上的玻璃棱角靠近磨头(5)打磨的驱动装置。

2.根据权利要求1所述的一种玻璃倒角机，其特征在于：所述夹持组件包括旋转夹紧气缸(8)、延伸板(9)以及夹块(10)，所述旋转夹紧气缸(8)竖直设置在放置台(2)一侧，所述延伸板(9)水平设置在旋转夹紧气缸(8)的输出轴上，所述夹块(10)设置在延伸板(9)上。

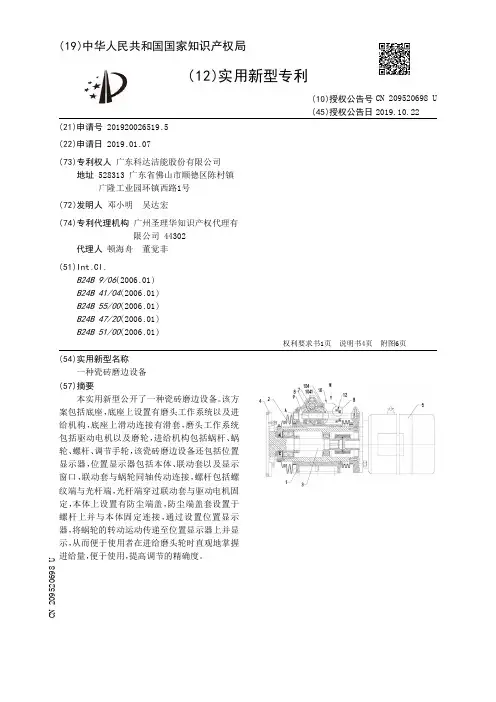

( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920026519 .5
(22)申请日 2019 .01 .07
(73)专利权人 广东科达洁能股份有限公司 地址 528313 广东省佛山市顺德区陈村镇 广隆工业园环镇西路1号
(72)发明人 邓小明 吴达宏
(74)专利代理机构 广州圣理华知识产权代理有 限公司 44302
代理人 顿海舟 董觉非
(51)Int .Cl . B24B 9/06(2006 .01) B24B 41/04(2006 .01) B24B 55/00(2006 .01) B24B 47/20(2006 .01) B24B 51/00(2006 .01)
( 54 )实用新型名称 一种瓷砖磨边设备
( 57 )摘要 本实用新型公开了一种瓷砖磨边设备。该方
4 .一种根据权利要求1或2所述的瓷砖磨边设备，其特征在于，所述蜗轮上设置有凸台， 所述联动套的一端开设有连接槽，所述凸台与所述连接槽卡接连接。
5 .一种根据权利要求1或2所述的瓷砖磨边设备，其特征在于，所述本体上设置有连接 台 ，所述防尘端盖包括盖体、固定件以 及防尘圈 ，所述盖体上开设有 用于安装防尘圈的安装 孔，所述防尘圈安装于安装孔内，所述固定件穿设于所述盖体与所述连接台固定。
案包括底座，底座上设置有磨头工作系统以及进 给机构 ，底座上滑动连接有滑套 ，磨头工作系统 包括驱 动电 机以 及磨轮 ，进给机构包括蜗杆 、蜗 轮、螺杆、调节手轮，该瓷砖磨边设备还包括位置 显示器 ，位置显示器包括本体 、联 动套以 及显示 窗口 ，联动套与蜗轮同轴传动连接，螺杆包括螺 纹端与光杆端，光杆端穿过联动套与驱动电机固 定 ，本体上设置有防 尘端盖 ，防 尘端盖套设置于 螺杆上并与本体固定连接 ，通过设置位置显示 器，将蜗轮的转动运动传递至位置显示器上并显 示，从而便于使用者在进给磨头轮时直观地掌握 进给量，便于使用，提高调节的精确度。

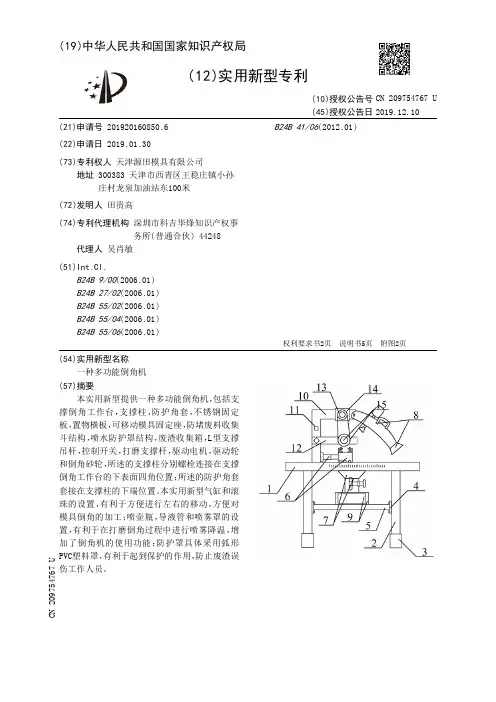

2 .如权利要求1所述的多功能倒角机，其特征在于，所述的防堵废料收集斗结构(7)包 括废料导筒(71) ，废料收集斗(72) ，疏通扇叶 (73) ，旋转滚盘 (74) ，轴承(75) ，旋转轴(76) 和 转动手轮(77) ，所述的废料收集斗(72)螺纹连接在废料导筒(71)的内部上侧位置；所述的 疏通 扇叶 (73) 分别螺钉连接在旋转滚盘 (74)的上表面和下表面 ；所述的旋转滚盘 (74) 套接 在旋转轴(76)的外表面左侧位置；所述的轴承(75)镶嵌在废料导筒(71)的右侧上部位置； 所述的旋转轴(76)插接在轴承(75)的内圈；所述的转动手轮(77)螺钉连接在旋转轴(76)的 右端。
6 .如权利要求1所述的多功能倒角机，其特征在于，所述的滚珠(63)采用直径设置在五
撑倒角工作台 ，支撑柱 ，防护角套 ，不锈钢固定 板，置物横板，可移动模具固定座，防堵废料收集 斗结构 ，喷 水防 护罩结构 ，废渣收 集箱 ，L型支撑 吊 杆 ，控 制开关 ，打磨支撑杆 ，驱 动电 机 ，驱 动轮 和倒角砂轮，所述的支撑柱分别螺栓连接在支撑 倒角工作台的下表面四角位置；所述的防护角套 套接在支撑柱的下端位置。本实用新型气缸和滚 珠的 设置 ，有利于方便进行 左右的 移动 ，方便对 模具 倒 角的 加工 ；喷壶瓶 ，导液管 和喷 雾罩的 设 置 ，有利于在打磨倒 角过程中进行喷 雾降 温 ，增 加了倒角机的使用功能 ；防护罩具体采用弧形 PVC塑料罩，有利于起到保护的作用，防止废渣误 伤工作人员。
(10)授权公告号 CN 209754767 U (45)授权公告日 2019.12.10 B24B 41/06(2012 .01)
权利要求书2页 说明书5页 附图2页
CN 209754767 U
CN 209754767 U

专利名称：一种可调节磨边角度的瓷砖磨边机专利类型：实用新型专利
发明人：郑灿华
申请号：CN201720682525.7
申请日：20170613
公开号：CN206795575U
公开日：
20171226
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种可调节磨边角度的瓷砖磨边机，包括磨轮、机体和云石机，所述机体上端设有滑槽，所述滑槽内设有滑块，所述滑块安装在云石机下端，所述云石机一侧设有电源接口，所述云石机内部设有电机，所述电机一侧设有电机轴，所述电机轴一侧设有磨轮，所述磨轮上端设有保护罩，所述保护罩两侧设有喷水头，所述喷水头上端设有水管，所述水管一端与水箱连接，所述水箱设置在云石机上端，所述云石机一端设有握把，所述握把内侧设有开关，所述机体一侧设有电动推杆，机体一侧设有的电动推杆，可以将支撑板进行不同角度的推拉，而支撑板一侧的瓷砖同时进行不同角度的倾斜，方便云石机对瓷砖角度进行磨边，结构科学合理。

申请人：郑灿华
地址：362100 福建省泉州市惠安县黄塘镇苏塘村苏塘186号
国籍：CN
代理机构：泉州市宽胜知识产权代理事务所(普通合伙)
代理人：廖秀玲
更多信息请下载全文后查看。

专利名称：瓷砖磨边倒角生产装置
专利类型：实用新型专利
发明人：黄铮,肖萧,邹威,黄舒华,马革新申请号：CN202021637246.7
申请日：20200807
公开号：CN212762619U
公开日：
20210323
专利内容由知识产权出版社提供
摘要：本实用新型涉及瓷砖磨边倒角生产装置，包括工作台，所述工作台顶部设有蓄水槽，所述蓄水槽内壁固定连接有网格板，所述蓄水槽底部安装有进水口，所述进水口连通有过滤组件，所述过滤组件包括筒体、过滤网、活性炭颗粒，两个平行设置的过滤网设于筒体内，所述活性炭颗粒设于两个过滤网之间，所述过滤组件连通有蓄水箱，所述蓄水箱内侧设有电机，所述电机的输出端安装有转动杆，所述转动杆顶部贯穿工作台固定连接有打磨头，且所述打磨头贯穿网格板，所述工作台顶部四个拐角的位置固定连接有支撑杆，所述支撑杆顶部固定连接有顶板，所述顶板底部安装有多个雾化喷头，该瓷砖磨边倒角生产装置便于清理粉尘，避免粉尘污染工作环境。

申请人：江西瓷将军陶瓷有限公司
地址：330800 江西省宜春市高安市独城镇(江西省建筑陶瓷产业基地)
国籍：CN
代理机构：南昌金轩知识产权代理有限公司
代理人：余鹏锦
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010143972.1(22)申请日 2020.03.04(71)申请人 佛山市南海东泰创展精密机械有限公司地址 528000 广东省佛山市南海区罗村工业园麒岭路7-2号(72)发明人 李庆全　(74)专利代理机构 北京众合诚成知识产权代理有限公司 11246代理人 彭声强(51)Int.Cl.B24B 9/10(2006.01)B24B 27/00(2006.01)B24B 41/00(2006.01)B24B 47/12(2006.01)B24B 47/22(2006.01)(54)发明名称一种玻璃倒角装置、玻璃磨边倒角机及玻璃磨边倒角方法(57)摘要本发明提供了一种玻璃倒角装置，其设置了用于驱动磨头水平移动磨头移动机构，后续把该种玻璃倒角装置安装在玻璃磨边倒角机上后，玻璃磨边倒角机能够在对玻璃进行完磨边加工后，接着对玻璃进行倒角加工；设置有该种玻璃倒角装置的玻璃磨边倒角机可减少人工参与，降低人力成本，而且把玻璃倒角装置集成在玻璃磨边倒角机上后，可与玻璃磨装置共用同一个玻璃传送装置，降低设备成本，也减少设备占地。

通过合理地控制各个装置配合工作，基于本发明的玻璃磨边倒角机所设计出的玻璃磨边倒角方法能够在玻璃传送的过程中完成磨边和倒角的加工，玻璃一直处于被传送的状态，不会影响产能，有利于提高企业的经济效益。

权利要求书2页 说明书5页 附图4页CN 111168518 A 2020.05.19C N 111168518A1.一种玻璃倒角装置，包括基座、电机、磨头和磨头驱动机构，所述磨头可转动地安装在所述基座，所述电机借助所述磨头驱动机构与所述磨头传动连接，其特征在于：还包括磨头移动机构；所述磨头移动机构包括固定板、伺服电机、丝杆和螺母座，所述基座滑动连接在所述固定板，所述丝杆可转动地安装在所述固定板，所述丝杆与所述伺服电机传动连接，所述螺母座与所述丝杆螺纹传动连接，所述螺母座与所述基座连接。
