【CN109821656A】自清洁静电式油烟净化器【专利】

专利名称：一种具有自动清洁功能的油烟净化器专利类型：实用新型专利
发明人：欧光龙
申请号：CN202122399521.7
申请日：20210930
公开号：CN215723465U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型涉及油烟净化器技术领域，具体为一种具有自动清洁功能的油烟净化器，清洁装置包括L型支架，L型支架和油烟机的底部表面固定连接，L型支架远离油烟机的一端表面固定安装有电机，电机的输出端固定安装有齿轮，油烟机的底部表面固定安装有两个固定块，两个固定块之间固定安装有滑杆，滑杆的表面滑动连接有滑环，滑环远离滑杆的一端固定安装有齿条，毛刷的表面固定安装有矩形块，矩形块的表面开设有插孔，齿条的表面固定安装有U型连接杆。

本实用新型，解决了现有的油烟净化器在进行抽油烟时，滤网上往往会附着大量的油烟杂质，长时间的累积，油烟杂质会越积越多，导致滤网上堵塞，进而影响抽油烟机的正常抽取油烟的问题。

申请人：广州市宝蓝环保科技有限公司
地址：510000 广东省广州市荔湾区海龙街凤西二路8号之七101房
国籍：CN
代理机构：东莞市卓易专利代理事务所(普通合伙)
代理人：江梅
更多信息请下载全文后查看。

专利名称：一种自清洁静电油烟净化装置专利类型：实用新型专利
发明人：刘勇
申请号：CN201921886146.5
申请日：20191104
公开号：CN210965524U
公开日：
20200710
专利内容由知识产权出版社提供
摘要：本实用新型提供的一种自清洁静电油烟净化装置，所述箱体的下部设有进风口，所述箱体的顶部设有出风口，所述箱体底部设有废液收集仓，所述箱体内设有阳极组件，所述阴极组件、所述清洗设备均滑动设置于横向设置在所述箱体内的所述阳极组件上方的第一轨道上，且所述阴极组件、所述清洗设备分别在驱动设备驱动下在所述阳极组件内升降，所述第一驱动设备用于驱动所述阴极组件、所述清洗设备沿第一轨道移动。

本装置中，当进行油烟净化时，阴极组件伸入阳极组件内进行油烟经过，当需要清洗时，清洗设备伸入阳极组件内对阳极组件进行清洗，从而实现了本装置的阳极组件自动清洁，无需人工清洗，不仅效率高，而且大大节约了维护成本。

申请人：苏州美蓝环保设备有限公司
地址：215300 江苏省苏州市昆山市玉山镇宝益路89号2号房
国籍：CN
代理机构：北京轻创知识产权代理有限公司
代理人：吴东勤
更多信息请下载全文后查看。

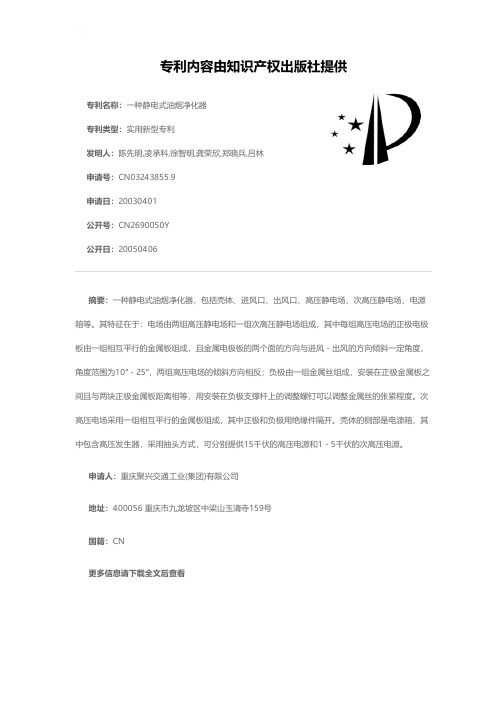

专利名称：一种静电式油烟净化器
专利类型：实用新型专利
发明人：陈先明,凌承科,徐智明,龚荣欣,郑晓兵,吕林申请号：CN03243855.9
申请日：20030401
公开号：CN2690050Y
公开日：
20050406
专利内容由知识产权出版社提供
摘要：一种静电式油烟净化器，包括壳体、进风口、出风口、高压静电场、次高压静电场、电源箱等。

其特征在于：电场由两组高压静电场和一组次高压静电场组成，其中每组高压电场的正极电极板由一组相互平行的金属板组成，且金属电极板的两个面的方向与进风－出风的方向倾斜一定角度，角度范围为10°－25°，两组高压电场的倾斜方向相反；负极由一组金属丝组成，安装在正极金属板之间且与两块正极金属板距离相等，用安装在负极支撑杆上的调整螺钉可以调整金属丝的张紧程度。

次高压电场采用一组相互平行的金属板组成，其中正极和负极用绝缘件隔开。

壳体的侧部是电源箱，其中包含高压发生器，采用抽头方式，可分别提供15千伏的高压电源和1－5千伏的次高压电源。

申请人：重庆聚兴交通工业(集团)有限公司
地址：400056 重庆市九龙坡区中梁山玉清寺159号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种用于静电式净化器的自动清洁装置专利类型：实用新型专利
发明人：李志峰,何亚银,王文宾,戎娜
申请号：CN201521052645.6
申请日：20151216
公开号：CN205288711U
公开日：
20160608
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于静电式净化器的自动清洁装置，包括清洗机构和控制机构；清洗机构包括花洒和可带动花洒转动的转动装置；控制机构包括电源，电源依次连接有驱动器、控制器、继电器、热水循环泵，驱动器还连接有步进电机；转动装置与步进电机连接，花洒与热水循环泵连接。

本实用新型的自动清洁装置直接安装在静电式净化器，控制机构带动清洗机构的花洒转动，可实现花洒的打开和收回，直接开启水泵即可清洗，无需取出过滤器和收尘极板，省时省力，通过自动化控制，使得静电式净化器的清洁实现自动清洗，方便快捷。

申请人：陕西理工学院
地址：723001 陕西省汉中市汉台区朝阳路东关正街505号
国籍：CN
代理机构：西安弘理专利事务所
代理人：李娜
更多信息请下载全文后查看。

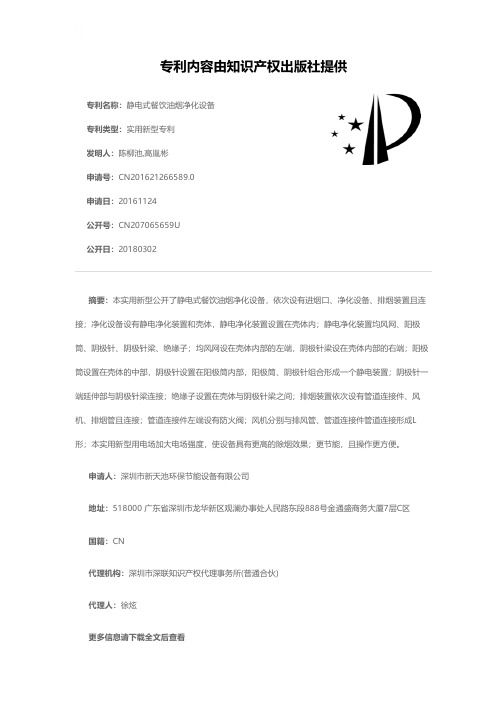

专利名称：静电式餐饮油烟净化设备专利类型：实用新型专利
发明人：陈柳池,高胤彬
申请号：CN201621266589.0
申请日：20161124
公开号：CN207065659U
公开日：
20180302
专利内容由知识产权出版社提供
摘要：本实用新型公开了静电式餐饮油烟净化设备，依次设有进烟口、净化设备、排烟装置且连接；净化设备设有静电净化装置和壳体，静电净化装置设置在壳体内；静电净化装置均风网、阳极筒、阴极针、阴极针梁、绝缘子；均风网设在壳体内部的左端，阴极针梁设在壳体内部的右端；阳极筒设置在壳体的中部，阴极针设置在阳极筒内部，阳极筒、阴极针组合形成一个静电装置；阴极针一端延伸部与阴极针梁连接；绝缘子设置在壳体与阴极针梁之间；排烟装置依次设有管道连接件、风机、排烟管且连接；管道连接件左端设有防火阀；风机分别与排风管、管道连接件管道连接形成L 形；本实用新型用电场加大电场强度，使设备具有更高的除烟效果；更节能，且操作更方便。

申请人：深圳市新天池环保节能设备有限公司
地址：518000 广东省深圳市龙华新区观澜办事处人民路东段888号金通盛商务大厦7层C区国籍：CN
代理机构：深圳市深联知识产权代理事务所(普通合伙)
代理人：徐炫
更多信息请下载全文后查看。
