《混凝土拱桥的施工》PPT课件

  • 格式：ppt
  • 大小：2.02 MB
  • 文档页数：32

下载文档原格式

  / 32

合集下载

2024年度桥梁施工PPT课件

2024年度桥梁施工PPT课件

和安全性。
24
大型机械设备操作规范及保养要求
操作前检查
在操作大型机械设备前，必须进行全面的检查，包括设备的动力系 统、传动系统、制动系统等，确保设备处于良好状态。
规范操作
按照设备的操作规程进行操作，避免违规操作导致设备损坏或人员 伤亡。
定期保养
定期对大型机械设备进行保养，包括更换润滑油、清洗滤清器、检查 紧固件等，以延长设备使用寿命和确保设备安全。
高性能材料
新型高性能材料的不断涌现将为桥梁施工提供更多选择， 如高性能混凝土、纤维增强复合材料等，提高桥梁的承载 能力和耐久性。
2024/3/24
跨海大桥建设
随着交通需求的增长和技术的进步，未来跨海大桥的建设 将成为一个重要趋势，需要解决复杂海洋环境下的施工难 题。
29
THANKS
感谢观看
2024/3/24
2024/3/24
25
现场临时用电安全注意事项
2024/3/24
使用合格电器设备
在现场临时用电中，必须使用合格的电器设备，避免使用 破损或老化的电器设备。
规范布线
电线电缆的布线应符合规范要求，避免乱拉乱接，确保用 电安全。
接地与防雷措施
现场临时用电系统必须采取可靠的接地措施，并定期检测 接地电阻。同时，在雷雨季节应采取防雷措施，避免雷击 造成人员伤亡或设备损坏。
26
07
总结与展望
2024/3/24
27
本次课程回顾与总结
桥梁施工基础知识
桥梁施工流程
介绍了桥梁施工的基本概念、分类、施工 方法等内容。
详细阐述了桥梁施工的流程，包括施工准 备、基础施工、墩台施工、上部结构施工 、桥面系及附属工程施工等。

混凝土拱桥(-施工方法)

混凝土拱桥(-施工方法)

混凝土拱桥
8
悬臂浇筑施工
混凝土拱桥
9
拱桥浇筑施工
混凝土拱桥
第四章 拱桥的施工 第一节 混凝土拱桥施工方法简介 10
2、预制安装法
预制安装法按所采用的材料可以分以下两种： （1）整体安装法； （2）阶段悬拼法
整体安装法中拱片需进行三点验算： a）拱肋从平卧到竖立的翻转过程中，应将此两个起吊点视为作用于其
阶段悬臂拼装示意图
混凝土拱桥
13
阶段悬拼法中预制安装（缆索吊装设备）
混凝土拱桥
14
缆索吊装施工
混凝土拱桥
15
3、转体施工法
转体施工是将主拱圈从拱顶截面分开，把主拱圈混凝土高空浇筑作业 改为桥孔下面或两岸进行，并预先设置好旋转装置，待主拱圈混凝土达到 设计强度后，再将它就地旋转就位成拱。按照旋转的几何平面可分为三种： （1）平面转体施工法 （2）竖向转体施工法 （3）平—竖相结合的转体施工法
混凝土拱桥
第四章 拱桥的施工 第二节 上承式拱桥的有支架施工 29
◆ 间隔槽混凝土，应待拱圈分段浇筑完成后且其强度达到75%以上 设计强度，并且接缝按施工缝经过处理后，再由拱脚向拱顶对称 进行浇筑。 ◆ 浇筑大跨径拱圈时，纵向钢筋接头应安排在设计规定的最后浇 筑的几个间隔槽内，并应在浇筑这些间隔槽时再连接。 ◆ 浇筑大跨径拱圈（拱肋）混凝土时，宜采用分环（层）分段法 浇筑，也可沿纵向分成若干条幅，中间条幅先行浇筑合龙，达到 设计要求后，再按横向对称，分层浇筑合龙其它条幅。 ◆ 大跨径钢筋混凝土箱形拱圈（拱肋）可采取在拱架上组装并现 浇的施工方法。
1、就地浇筑法
就地浇筑法就是把拱桥主拱圈混凝土的基本施工工艺流程（立模、 扎筋、浇筑混凝土、养护及拆模等）直接在桥孔位置来完成。按所使 用的设备分为以下两种： （a)支架施工法； （b)悬臂浇筑法。

拱桥施工课件课件.

拱桥施工课件课件.

梁式钢拱架
１-三角形垫木；2-模板；3-弓形木；4-工字钢
钢桁架拱架：钢桁架式拱架由单片拱形桁架构成，拱片之
间应设置横向联系，它们可以采用常备式构件或型钢拼接
成三铰、两铰或五铰拱架。
二、拱桥的有支架施工
（一）现浇混凝土拱桥 1、施工工序
第一阶段：浇注拱圈（或拱肋）及拱上立柱的底座； 第二阶段：浇注拱上立柱、连接系及横梁等； 第三阶段：浇注桥面系。
连续砌筑示意图 1-拱顶预压拱石；2-拱顶变形线
(2)拱圈分段、分环、分阶段砌筑

分段砌筑
25m以下一般半跨分三段； 25m以上增加分段数，每段≯8m；拱圈较厚，拱 石超过 3 层时，可分环分段砌筑，分环合拢，如图 所示。
分段砌筑拱圈
分环分段砌筑
跨径较大的石拱桥（或混凝土预制砌块拱桥）， 当拱圈厚度较大、由三层以上拱石组成时，可将全部 拱圈厚度分成几环砌筑，每一环可分成若干段对称、 均衡地砌筑，砌一环合龙一环。
2、拱圈或拱肋的浇注 浇注流程
满堂式拱架浇注流程：支架设计→基础处理→拼设支 架→安装模板→安装钢筋→浇注混凝土→养护→拆模→拆 除支架 拱式拱桥浇注流程：钢结构拱架设计→拼设拱架→安 装模板→安装钢筋→浇注混凝土→养护→拆模→拆除支架
连续浇注 跨径小于16m的拱圈（或拱肋）混凝土，应按拱圈全宽 度、自两端拱脚向拱顶对称地连续浇注，并在拱脚处混凝土 初凝前全部完成。 分段浇注
弓形木构造
1-模板;2-横木;3-弓形木
三角桁式木拱架
1-垫块;2-上弦;3-横梁;4-模板;5-下弦;6-竖杆; 7-斜杆;8-腹杆(压);9-腹杆(拉)
工字梁钢拱架：中间木支架的钢木组合拱架和无中间木
支架的活用钢拱架。构造简单，拼装方便，且可以重复使 用。适用于施工期间需保持通航、墩台较高、河水较深或 地质条件较差的桥孔，如图所示。

第一篇 混凝土拱桥 上承式拱桥PPT课件

第一篇 混凝土拱桥 上承式拱桥PPT课件

截面挖空率大 中性轴居中 抗弯和抗扭刚度大，整体性好
制作要求高，吊装设备多
由多条U形肋组成的多室箱形截面
多条工形肋组成的多室箱形截面 多条闭合箱肋组成的多室箱形截面 单箱多室截面
第8页/共15页
第9页/共15页
同济大学桥梁系
拱式桥
叶爱君
拱桥细部构造 桥第梁10与页道/共路15结页构

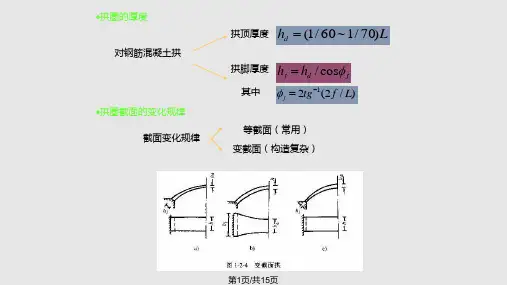

拱圈截面尺 寸拟定
•拱圈的厚度 对钢筋混凝土拱
•拱圈截面的变化规律 截面变化规律
拱顶厚度 hd (1/ 60 ~ 1/ 70)L
拱脚厚度 hj hd / cos j
其中 j 2tg1(2 f / L)
等截面（常用） 变截面（构造复杂）
第1页/共15页
拱截面正应力
N My
AI
其中 N自拱顶向拱脚逐渐增大，但M变化复杂与结构体系和截面惯性 矩I有关，下图为结构体系和截面惯性矩对弯矩的影响。
Ij和j分别为拱脚截面的惯性矩和倾角
• 钢筋混凝土板拱的构造
配筋
纵向受力钢筋：最小配筋率0.2%~0.4% 箍筋，应将上下缘主筋连系起来 分布钢筋：应设在主筋内侧
第4页/共15页
2、板肋拱
肋拱：拱圈截面由板和肋组成的拱桥。
第5页/共15页
3、肋拱
肋拱：用两条或多条分离的平行窄拱圈即拱肋作为主拱圈的拱具有自 重轻，恒载内力小，可以充分发挥钢筋混凝土等材料的性能，在 大中型拱桥中得到广泛应用
肋拱截面形式
矩形，肋高h＝(1/40~1/60)L，宽b=(0.5~2.0)h 工字形截面肋高h＝(1/25~1/35)L，宽b=(0.4~0.5)h
管形肋拱 箱形肋拱（后面介绍）
第6页/共15页
第7页/共15页

钢管混凝土拱桥施工

钢管混凝土拱桥施工
教学单元一 钢管混凝土拱桥施工
本单元学习重点内容
1.钢管混凝土拱的构造； 2.钢管混凝土拱的特点； 3.钢管拱肋的加工工艺； 4.钢管拱的安装工艺； 5.钢管混凝土的浇筑工艺
一、概念
❖ 钢管混凝土拱桥： 钢管形成拱桥的施工骨架 钢管内灌注混凝土形成拱肋 而后安装桥面系及桥面。
丫髻沙大桥
二、工作原理
安康汉江铁路桥
邯(郸)长(治)铁路浊漳河桥
荷兰布里尔斯马斯桥
日本：茨城县十王川桥
日本：茨城县十王川桥
❖ 3.T形刚架桥
二、形式
➢ 在墩上采用两边平衡悬臂施工； ➢ 先形成一个T字形的悬臂结构； ➢ 然后相邻的两个T形悬臂在跨中联成一体；
❖ 4 钢管混凝土浇筑
压注混凝土： 由两拱脚至拱顶对称均衡，一次压注完成； 直至钢管顶端排气孔排出合格的混凝土时停止，关闭倒流 截止阀； 泵送顺序应按设计要求进行，宜采用先钢管后腹箱的程序。
四、施工
❖ 4 钢管混凝土浇筑
压注后： 质量检测办法应以超声波检测为主，人工敲击为辅。
❖ 详见讲义。
五、工程实例
二、形式
❖ 1.门式刚架桥（门架桥） 其腿和梁垂直相交呈门架形。 腿所能承受弯矩的能力随腿和梁的刚度比率的提高而增大。 用钢或钢筋混凝土制造的门架桥，多用于跨线桥。
二、形式
❖ 门式刚架桥又可分为： ➢ ①单跨门架桥
用钢制造时，腿脚常设铰 ——两铰门架；
用钢筋混凝土制造时，腿脚可和基固结 ——固端单跨门架桥。（地质良好）
❖ 2 钢管拱肋加工
四、施工
➢ 钢管卷制宜在工厂进行，优选国家标准系列成品焊接管；
➢ 钢材和焊接材料等应符合设计要求和国家现行标准，具备 产品合格证明；
➢ 按半跨拱肋按1：1比例精确放样；（考虑温度和焊接变形 的影响）；

《预应力混凝土拱桥》课件

《预应力混凝土拱桥》课件
实例
中国著名的赵州桥和美国旧金山的金门大桥都是预应力混凝土拱桥的典型代表。
Байду номын сангаас
02
CHAPTER
预应力混凝土拱桥的设计与施工
总结词：设计原则、流程详细描述：预应力混凝土拱桥的设计应遵循安全、经济、适用和美观的原则。设计流程一般包括前期准备、方案设计、初步设计、施工图设计和后期服务等阶段。在前期准备阶段，需要进行详细的工程调研和资料收集，为后续设计提供基础数据。方案设计阶段主要确定桥梁的总体布置和主要技术标准。初步设计阶段对关键技术进行研究和试验，制定施工方案和预算。施工图设计阶段需要完成全部设计图纸和施工说明，并经审查批准后方可进行施工。后期服务阶段包括施工配合、竣工验收和后期维护等。
环保材料
优化桥梁照明、通风等系统设计，降低能源消耗。
节能设计
在桥梁建设过程中注重生态恢复，减少对周边环境的破坏。
生态恢复
THANKS
感谢您的观看。
总结词：质量控制
03
CHAPTER
预应力混凝土拱桥的力学性能
预应力混凝土拱桥在受力时，主要承受压力，具有较好的抗压性能。同时，由于预应力的作用，桥梁的抗拉和抗剪能力也得到提高。
受力特点
通过建立力学模型，对预应力混凝土拱桥进行受力分析，包括静力分析和动力分析。静力分析主要研究桥梁在恒载和活载作用下的受力状态，动力分析则研究桥梁在动力荷载作用下的响应。
提高桥梁的承载能力、减小结构自重、优化结构尺寸等。
优化目标
约束条件
结构安全性
包括施工可行性、经济性、环境影响等。
确保优化后的桥梁结构满足安全性和稳定性要求。
03
02
01
建立预应力混凝土拱桥的数学模型，包括几何模型、材料模型、边界条件等。

拱桥施工方法(共3张PPT)

拱桥施工方法(共3张PPT)

排架式拱架
撑架式拱架
拱式拱架工字钢活用钢拱架来自在有支架施工时，应注意合理地安排好支架安装和拆卸程序，选择适
当的砌筑方法和顺序。以下两图反映了满堂式拱架的施工场景，拱架
的材料为扣件式钢管。 满主堂要式 用拱于架石常拱用桥的、形混式凝有土：预排制架块式砌和筑撑的架拱式桥。及就地浇筑的混凝土拱桥。
满在堂有式 支拱架架施常工用时的，形应式注有意：合排理架地式安和排撑好架支式架。安装和拆卸程序，选择适当的砌筑方法和顺序。 满堂式拱架常用的形式有：排架式和撑架式。 有从支构架 造施形工式是来在说桥，位拱上架搭可设以拱分架为，满在堂拱式架拱上架砌和筑拱拱式圈拱石架或。立模浇筑混凝土，待砂浆或混凝土强度达到后，再卸落拱架。 有满支堂架 式施拱工架是常在用桥的位形上式搭有设：拱排架，式在和拱撑架上式砌。筑拱圈石或立模浇筑混凝土，待砂浆或混凝土强度达到后，再卸落拱架。 有从支材架 料施来工看是，在拱桥架位以上钢搭拱设架拱和架木，拱在架拱居架多上；砌筑拱圈石或立模浇筑混凝土，待砂浆或混凝土强度达到后，再卸落拱架。 主 在要有用支于 架石 施拱 工桥 时、 ，混 应凝 注土意预 合制 理块 地砌 安筑 排的 好拱 支桥 架及 安就 装地 和浇 拆筑 卸的 程混 序凝 ，土 选拱 择桥 适。 当的砌筑方法和顺序。 主满要堂用 式于拱石架拱常桥用、的混形凝式土有预：制排块架砌式筑和的撑拱架桥式及。就地浇筑的混凝土拱桥。 有从支构架 造施形工式是来在说桥，位拱上架搭可设以拱分架为，满在堂拱式架拱上架砌和筑拱拱式圈拱石架或。立模浇筑混凝土，待砂浆或混凝土强度达到后，再卸落拱架。 拱排架是 式有拱支架架施工中必撑不架可式少拱的架辅助结构，在拱桥的整个施工期间，用以支承拱圈和拱上建筑的重力，并保证拱圈的形状符合设计要求。 满从堂材式 料拱来架看常，用拱的架形以式钢有拱：架排和架木式拱和架撑居架多式；。 排有架支式 架拱施架工是在桥位上撑搭架设式拱拱架架，在拱架上砌筑拱圈石或立模浇筑混凝土，待砂浆或混凝土强度达到后，再卸落拱架。 排有架支式 架拱施架工是在桥位上撑搭架设式拱拱架架，在拱架上砌筑拱圈石或立模浇筑混凝土，待砂浆或混凝土强度达到后，再卸落拱架。 在排有架支 式架拱施架工时，应注撑意架合式理拱地架安排好支架安装和拆卸程序，选择适当的砌筑方法和顺序。 满 主堂要式用拱 于架 石常 拱用 桥的 、形 混式 凝有土： 预排 制架 块式 砌和 筑撑 的架 拱式 桥。 及就地浇筑的混凝土拱桥。

钢管混凝土拱桥施工方案(PPT44页)

钢管混凝土拱桥施工方案(PPT44页)

钢管内灌注混凝土后，各开口处的封焊需等 到混凝土强度达到50％以后进行，并注意避 免高温损伤管内的混凝土。
钢管混凝土拱桥施工方案(PPT44页) 培训课 件培训 讲义培 训ppt教 程管理 课件教 程ppt
待钢管内混凝土达到设计强度后： 拆除拱 肋安装支架；安装并张拉吊杆.
钢管混凝土拱桥施工方案(PPT44页) 培训课 件培训 讲义培 训ppt教 程管理 课件教 程ppt
平面布置示意图
施工方法
本桥系杆拱采用“先梁后拱”的施工方法施工，即先在支 架上现浇加劲纵梁及横梁，而后架设钢管拱肋，泵送管内 混凝土成拱，再施工吊杆，拆除临时支架，现浇桥面板成 桥。详细施工步骤见“施工流程图”。
立面示意图
施工流程图
下部结 构施工
桥面下临时支 架工程的施工
桥面铺 装施工
张拉加 预应力
吊杆构造
钢管混凝土拱桥施工方案(PPT44页) 培训课 件培训 讲义培 训ppt教 程管理 课件教 程ppt
吊杆安装步骤
钢管混凝土拱桥施工方案(PPT44页) 培训课 件培训 讲义培 训ppt教 程管理 课件教 程ppt
吊杆安装一般包括放盘、挂索、横梁安装、 高程调整、吊杆防护五个步骤
吊杆放盘
场地平整 支架或吊车起吊 放盘 长度测量 标记
止流阀的制作
安装止流阀
泵机空转试运转
泵送清水冲洗管道
泵车与混凝土输送管连接
混凝土溢出后停止注浆
坍落度试验
混凝土压注
拱肋钢管在拱顶设 一组排气孔,在拱座 处各设一组进料口, 待泵送混凝土完毕 后,封死排气孔及进 料口；
拱肋内泵送混凝土必须连续 进行，一次完成，中途不得 停顿，待上端排气孔正常出 浆后方可停止，泵送过程中 应始终对拱桥进行监控，防 止发生“冒顶”；

拱桥施工课件_图文

拱桥施工课件_图文

第一节 拱桥的有支架施工
当拱桥的跨径不是很大、拱圈净高较小或孔数 不多时，可以采用就地浇注方法来进行拱圈施工。 就地浇注方法可以分为两种：拱架浇注法和悬臂浇 注法。
石拱桥、混凝土预制块砌筑的拱桥以及现浇混 凝土拱桥，都采用有支架的施工方法修建，其主要 施工工序有：材料准备、拱圈放样、拱架制作与安 装、拱圈及拱上建筑施工、拱架卸落等。
囊谦扎曲河桥
第二节 拱桥的装配式施工
拱桥的装配式施工，按主拱圈结构所采用的材料可 以分为整体安装法和缆索吊装法两种。本节主要介绍 缆索吊装法。
拱桥悬臂拼装施工动画
一、拱箱(肋)的预制
构件的预制方法按构件预制时所处的状态分立式预制 和卧式预制两种。
拱箱的预制一般多采用立式预制；而桁架拱桥的桁架 预制段或肋拱桥的拱肋这种面积大、宽度小的构件，必须 采用卧式预制。
木楔 a），b）简单木楔；c）组合木楔
砂筒（尺寸单位：cm） 1-活塞；2-沥青；3-钢板筒；4-泄砂孔；5-垫板；6-砂
（二）石（混凝土砌块）拱桥拱圈砌筑
1、砌筑材料
拱圈及拱上建筑可按设计要求采用粗料石、块石、片 石、粘土砖或混凝土预制砌块。
拱圈砌缝可用砂浆或小石子混凝土砌筑、填塞。
对于中、小跨径拱桥，一般可不作施工加载程序 设计，按有支架施工方法对拱上结构作对称、均衡的 施工。对于大、中跨径的拱桥，一般多按分环、分段 、均衡对称加载的总原则进行设计。即在拱的两个半 跨上，按需要分成若干段，并在相应部位同时进行相 等数量的施工加载。在多孔拱桥的两个邻孔之间，也 须均衡加载。
加载程序
2、拱圈基本砌筑方法
（1）粗料石拱圈 （2）块石拱圈 （3）浆砌片石拱圈
3、砌筑顺序
(1)拱圈按顺序对称连续砌筑

混凝土拱桥课件

混凝土拱桥课件

建桥材料 结构体系分
圬工拱桥，钢筋混凝土拱桥，钢拱桥
简单体系拱桥：三铰拱，两铰拱，无铰拱 组合体系拱桥：无推力拱桥，有推力拱桥
拱
主拱圈截面形式形式 板拱桥，肋拱桥，双曲拱桥，箱形拱桥
桥
拱轴线型式
圆弧拱桥，抛物线拱桥，悬链线桥
桥面位置
上承式拱桥，中承式拱桥，下承式拱桥
拱上建筑形式
实腹式拱桥，空腹式拱桥
2x
L
四川万县长江大桥
广州丫髻沙特大桥
第五章 混凝土拱桥 1932年，澳大利亚，悉尼钢拱桥跨度503m
第五章 混凝土拱桥
2. 拱桥的受力特点
主拱支承处不 仅产生竖向反 力，还产生水
f m1 f 平推力，从而 y 1 使拱主要受压。 r 上承式、中承 式、下承式拱
m1 2 2m12 桥图式：
第五章 混凝土拱桥
矢跨比： 板拱桥：矢跨比可采用1/3～1/7，不宜超过1/8。 混凝土拱桥：矢跨比多在1/5 ～ 1/8间，以1/6居多。 钢管混凝土拱桥矢跨比：1/4～1/5之间，以1/5最多。 钢拱桥常用的矢跨比为1/5～1/10，有推力拱中1/5～ 1/6最为常用。
第五章 混凝土拱桥
2. 拱轴线形式
2.1.3 拱片桥
第五章 混凝土拱桥
2.1.4 刚架拱桥
第五章 混凝土拱桥
第五章 混凝土拱桥
2.2 按照主拱的截面型式分类
2.2.1 板拱桥
主拱圈采用矩形实体截面。构造简单、施工方便， 使用广泛。自重较大，不经济，通常在地基较好的 中小跨径圬工拱桥中采用。
2.2.2 肋拱桥
肋拱桥由两条或两条以上分离式拱肋组成承重结构 的拱桥，拱肋之间靠横向联系梁连接成整体而共同 受力.这种桥横截面面积较小，节省材料,自重轻,跨 越能力大，多用于较大跨径的拱桥。可以用圬工、 钢筋混凝土、钢材建造。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

建筑精选课件
10
8.2.4 拱架的卸落
缷架设备的几种的型式
卸架的程序：对于满布式拱架的中小跨径拱桥，可从拱顶始，逐次 向拱脚对称卸落；对于大跨径的悬链线拱圈，为了避免拱圈发生 “M”形的变形‘也有从两边建1筑/4精处选课逐件次对称地向拱脚和拱顶均1衡1 地 卸落。卸架的时间宜在白天气温较高时进行这样能够便于卸落拱架。
拱桥无平衡重转体一般构造
建筑精选课件
5
8.1.3 转体施工法
竖向转体施工法
竖向转体施工示意图 平、竖结合转体施工法
建筑精选课件
6
8.2.1 拱架
木拱架 钢拱架 竹拱架 竹木拱架 “土牛拱胎”
§8.2 拱桥有支架施工
立柱式拱架的型式及其组成
建筑精选课件
7
撑架式拱架的型式
建筑精选课件
8
8.2.2 拱圈混凝土的浇筑
克罗地亚KrKa桥 悬臂浇筑的施工
建筑精选课件
25
悬臂桁架法
江界河桥，主跨330m，1995 年建成，为预应力桁式组合拱， 采用悬臂桁架法施工。
建筑精选课件
26
其它悬臂法
(a)悬臂拼装示意图
加拉加斯桥的施工 美国狱门桥施工
建筑精选课件
(b)施工照片
27
§8.6 缆索吊装设备
缆索吊装设备，按其用途和作用可以分为：主索、工作索、塔架和 锚固装置等四个基本组成部分。其中主要机具设备包括主索、起重 索、牵引索、结索、扣索、浪风索、塔架（包括索鞍）、地锚（地 垅）、滑轮、电动卷扬机或手摇绞车等。
平转法
竖转与平转结合法
邳州京杭运河大桥的竖转施工
建筑精选课件
16
平转法
绵阳宝成铁路立交 桥转体施工照片
平衡重（平面） 转体施工法
建筑精选课件
17
平转法
无平衡重平转法示意图
涪陵乌江大桥施工照片
建筑精选课件
18
竖转与平转结合法
竖向转体
竖向转体
建筑精选课件
19
竖转与平转结合法
建筑精选课件
20
§8.5 悬臂施工法
宜宾小南门大桥， 建 于1990 年，主跨240m.
建筑精选课件
12
万县长江大桥劲性骨架的构施造工图
建筑精选课件
13
万县长江大桥的 施工图
建筑精选课件
14
万县长江大桥施工图
建筑精选课件
15
§8.4 转体施工法
转体施工法（swing method）是指将桥梁结构在非设计轴线位置制 作（浇筑或拼装）成形后，通过转体就位的一种施工方法。 竖转法
缆索吊装设备及其布置型式
建筑精选课件
28
起重索的布置图
建筑精选课件
29
扣索的布置图
建筑精选课件
30
索鞍构造图
建筑精选课件
31
杭州钱江四桥缆索吊装系统
建筑精选课件
32
§8.3 劲性骨架法
劲性骨架施工法（stiffened scaffolding method ），它是由钢支架法 的演变和发展而来的一种施工方法，主要用于混凝土拱桥的施工， 也称为埋置拱架法（embedded scaffolding method ）。这种施工方 法最早由捷克工程师Joseph Melan提出，所以又称为米兰法 （Melan method ）。
岭兜大桥拱肋安装示意图
岭兜大桥第一片拱箱单肋合拢
建筑精选课件
22
斜拉悬臂法
克罗地亚KrKa桥悬臂浇筑的施工
建筑精选课件
23
斜拉悬臂法
巫山长江大桥塔架照片
建筑精选课件
24
悬臂桁架法 与斜拉悬臂施工不同，悬臂桁架法并不借助于塔架，而是将拱圈、 立柱与临时或永久的斜拉杆、上弦杆组成桁架，悬臂施工，跨中合 拢。在施工中，承受拉力的桁架上弦杆在合拢前必须锚固在地基上， 以抵抗由悬臂产生的拱脚弯矩。
常用施工方法：连续浇筑、分段浇筑和分环分段浇筑 ➢跨径小于16m的拱圈或拱肋，应按拱圈全宽，由两端拱脚向拱顶 对称连续浇筑，并在拱脚混凝土初凝前全部完成。
➢跨度大于16m的拱圈或拱肋，采用沿拱跨方向分段浇筑。分段 时对称施工的顺序一般如图所示。
➢浇筑大跨径拱圈（拱肋）混凝土时，宜采用分环施工，下环合
拢后再浇筑上环混凝土。有时也采用分环又分段的浇筑方法。
建筑精选课件
9
8.2.3 拱上建筑的施工
➢在拱圈合拢及混凝土或砂浆达到设计强度的30％后即可进行拱 上建筑的施工。对于石拱桥，一般不少于合拢后三昼夜。
➢空腹式拱上建筑一般是砌完腹孔墩后即卸落拱架，然后再对称 均衡地砌筑腹拱圈、侧墙。实腹式拱上建筑应由拱脚向拱顶对 称地砌筑，砌完侧墙后，再填筑拱腹填料及修建桥面结构等。
悬臂建筑拼精装选课示件 意图
3
8.1.3 转体施工法
在河流两岸，利用地形或简便支架预制半桥，分别将两个半桥转体 合拢成桥。
适用于：单孔或三孔桥梁。
施工方法：竖向转体施工法； 平面转体施工法：有平衡重法和无平衡重法
建筑精选课件
4
8.1.3 转体施工法
平面转体施工法
转 动 体 系 的 一 般 构 造
8 混凝土拱桥的施工
§8.1 混凝土拱桥施工方法简介
混凝土拱桥的施工按其主拱圈成型的方法可以分为以下三类：
8.1.1 就地浇筑法
就地浇筑法按使用设备来划分，又分为 有支架施工法
建筑精选课件序
建筑精选课件
2
江界河桥悬臂拼架施工
8.1.2 预制安装法
缆索吊装设备
伸臂式起重机
斜拉悬臂法 斜拉悬臂法是大跨径拱桥中使用最广泛的一种施工方法。它先在两 边架设施工塔架，主拱肋分节段从拱脚向拱顶悬臂施工，用斜拉索 将悬臂的拱肋拉在塔架上。塔架的平衡是由背索来维持的，背索或 拉在地锚上或拉在边跨上。
罗依溪大桥，双曲拱，116m，采用悬臂法
施工，1974年5月建成建筑精选课件
21
斜拉悬臂法
