频率解调(相位鉴频器)电路实验

实验九频率解调（相位鉴频器）电路实验一、实验目的：1. 掌握乘积型相位鉴频器电路的基本工作原理和电路结构；；2. 熟悉相位鉴频器的和其特性曲线的测量方法；3. 观察移相网络参数变化对鉴频特性的影响；4. 通过将变容二极管调频器与相位鉴频器进行联机实验，了解调频和解调的全过程。

二、预习要求：1. 复习相位鉴频的基本工作原理和电路组成；2. 认真阅读实验内容，了解实验电路中各元件的作用三、实验电路说明：本实验电路如图9-1所示。

图9-1四、实验仪器：1. 双踪示波器2. 万用表3. 实验箱及频率调制、解调模块五、实验内容及步骤：1．用逐点描绘法测绘乘积型相位鉴频器的静态鉴频特性：1）用高频信号源从P1端输入一幅度适中、6.5MHz的的正弦信号；2）将开关K1拨至R5档；3）用万用表测鉴频器的输出电压：在5—8MHz的范围内（以6.5MHz为基准），以每格0.02 MHz的间隔测量相应的输出电压，记录下来并绘制出静态鉴频特性曲线（注意：当6.5MHz 相位鉴频时，应使输出电压为零;如果不为零,可以调可变电容C5,归零后再进行实验）；4）将开关K1拨至R6档，重复第2）步的工作，并与之比较；2．观察调频信号解调的电压波形：1）将调频电路中心频率调为6.5MHz；2）将鉴频电路的中心频率也调谐为6.5MHz；3）将调频输出信号（调频电路中的TP1端）送入相位鉴频器的输入端P1，将F=2KHz 的调制信号加至调频电路的输入端进行调频；4）用双踪示波器同时观测调制信号和解调信号，比较二者的异同。

将调制信号的幅度改变，观察波形变化，分析原因。

六、实验报告要求：1、整理各项实验所得的数据和波形，绘制出曲线；2、分析回路参数对鉴频特性的影响；3、分析讨论各项实验结果。

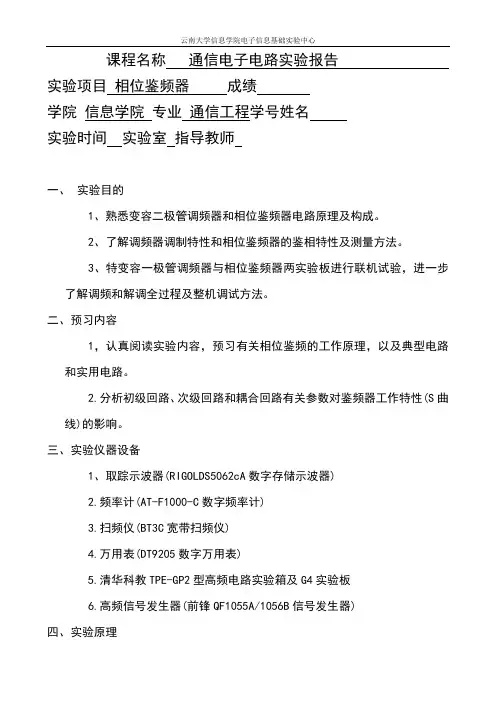

课程名称通信电子电路实验报告实验项目相位鉴频器成绩学院信息学院专业通信工程学号姓名实验时间实验室指导教师一、实验目的1、熟悉变容二极管调频器和相位鉴频器电路原理及构成。

2、了解调频器调制特性和相位鉴频器的鉴相特性及测量方法。

3、特变容一极管调频器与相位鉴频器两实验板进行联机试验，进一步了解调频和解调全过程及整机调试方法。

二、预习内容1，认真阅读实验内容，预习有关相位鉴频的工作原理，以及典型电路和实用电路。

2.分析初级回路、次级回路和耦合回路有关参数对鉴频器工作特性(S曲线)的影响。

三、实验仪器设备1、取踪示波器(RIGOLDS5062cA数字存储示波器)2.频率计(AT-F1000-C数字频率计)3.扫频仪(BT3C宽带扫频仪)4.万用表(DT9205数字万用表)5.清华科教TPE-GP2型高频电路实验箱及G4实验板6.高频信号发生器(前锋QF1055A/1056B信号发生器)四、实验原理从调频波中取出原来的调制信号，称为频率检波，又称为鉴频。

在调频波中，调制信号包含在高频振荡频率的变化量中，所以调频波的解调任务就是要求鉴频器输出信号与输入调频波的瞬时频移成线性关系。

鉴频器电路是先借助谐振电路将等幅的调频波转换为幅度随瞬时频率变化的调幅调频波，再用二极管检波器进行幅度检波，以还原出调制信号。

由于信号的最后检出还是利用高频振幅的变化，为了避免寄生调幅干扰检出的调制信号，一般都将输入鉴频器的调频波进行限幅去干扰，使其幅度恒定后再进行鉴频。

五、实验步骤及内容记录（包括数据、图表、波形、程序设计等）1，用扫频仪调整相位鉴频器的S型鉴频特性。

2、鉴频器的静态测试输入信号改接高频信号发生器，输入电压约为100Mvp-p,用万用表测鉴频器的输出电压，在5.5MHZ-7.5MHZ范围内，以梅格0.2MHZ条件下测得相应的输出电压。

填入表5.566.577.53、FM信号的解调FM调频电路输入端不接音频信号，将频率计接到调频器的F端，C3(=100pf)电容开路，调整Rpl使Ed=4V，调RP2使f0=6.5MHZ，将f=2KHZ,Vm=400mVpp的音频调制信号加至调频电路输入进行调频。

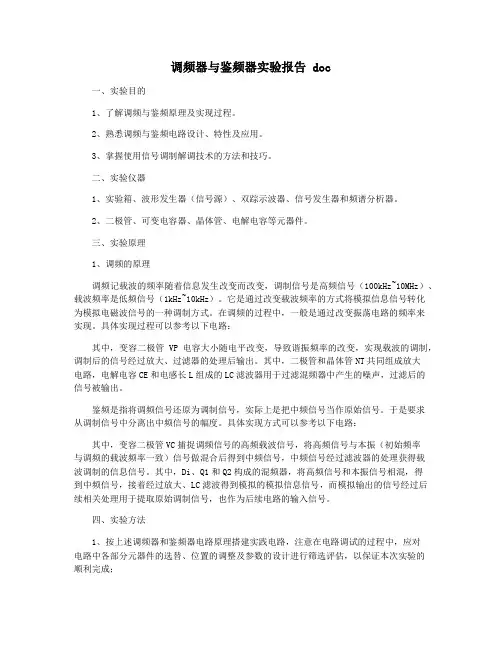

调频器与鉴频器实验报告 doc一、实验目的1、了解调频与鉴频原理及实现过程。

2、熟悉调频与鉴频电路设计、特性及应用。

3、掌握使用信号调制解调技术的方法和技巧。

二、实验仪器1、实验箱、波形发生器（信号源）、双踪示波器、信号发生器和频谱分析器。

2、二极管、可变电容器、晶体管、电解电容等元器件。

三、实验原理1、调频的原理调频记载波的频率随着信息发生改变而改变，调制信号是高频信号（100kHz~10MHz）、载波频率是低频信号（1kHz~10kHz）。

它是通过改变载波频率的方式将模拟信息信号转化为模拟电磁波信号的一种调制方式。

在调频的过程中，一般是通过改变振荡电路的频率来实现。

具体实现过程可以参考以下电路：其中，变容二极管VP电容大小随电平改变，导致谐振频率的改变，实现载波的调制，调制后的信号经过放大、过滤器的处理后输出。

其中，二极管和晶体管NT共同组成放大电路，电解电容CE和电感长L组成的LC滤波器用于过滤混频器中产生的噪声，过滤后的信号被输出。

鉴频是指将调频信号还原为调制信号，实际上是把中频信号当作原始信号。

于是要求从调制信号中分离出中频信号的幅度。

具体实现方式可以参考以下电路：其中，变容二极管VC捕捉调频信号的高频载波信号，将高频信号与本振（初始频率与调频的载波频率一致）信号做混合后得到中频信号，中频信号经过滤波器的处理获得载波调制的信息信号。

其中，Di、Q1和Q2构成的混频器，将高频信号和本振信号相混，得到中频信号，接着经过放大、LC滤波得到模拟的模拟信息信号，而模拟输出的信号经过后续相关处理用于提取原始调制信号，也作为后续电路的输入信号。

四、实验方法1、按上述调频器和鉴频器电路原理搭建实践电路，注意在电路调试的过程中，应对电路中各部分元器件的选替、位置的调整及参数的设计进行筛选评估，以保证本次实验的顺利完成；2、利用波形发生器产生调制信号，将调制信号搭配上调频器输出的高频载波信号，将正弦波或方波信号转化为调制成振荡频率不同时的高频信号输出，用示波器观察调制后和调频后的波形和频谱，调节调制量和调节放大量，观察波形和频谱的变化；3、将经过调频后的信号，加入到鉴频器电路后，观察通过混频、放大、滤波等结构，将高频波转化为的中频波和模拟信息信号等的波形和频谱变化。

实验六频率调制与解调一、实验目的1．掌握变容二极管调频器电路的原理。

2．掌握集成电路频率解调器的基本原理。

3．了解调频器调制特性及测量方法。

4．掌握MC3361用于频率解调的调试方法。

5．掌握调频与解调系统的联测方法二、实验内容：1．测试变容二极管的静态调制特性2．观察调频波波形3．观察调制信号振幅对频偏的影响4、观察寄生调幅现象三、基本原理：调频即为载波的瞬时频率受调制信号的控制。

其频率的变化量与调制信号成线性关系，常采用变容二极管实现调频。

该调频电路即为实验三所做振荡器电路，将S2置于“1”为Lc振荡电路，从J1处加入调制信号，改变变容二极管反向电压即改变变容二极管的结电容，从而改变振荡器频率。

R1,R 3和VR1为变容二极管提供静态时的反向直流偏置电压。

实验电路见图6－l。

图6—1 变容二极管调频电路图6—2 MC3361构成鉴频电路解调电路如图6－2所示，它主要完成二次混频和鉴频。

MC3361广泛用于通信机中完成接收功能，用于解调窄带调频信号，功耗低。

它的内部包含振荡、混频、相移、鉴频、有源滤波、噪声抑制、静噪等功能电路。

该电路工作电压为十5V。

通常输入信号频率为10.7MHZ，内部振荡信号为10.245MHZ。

本实验电路中根据前端电路信号频率，将输入信号频率定为6.455MHZ，内部振荡频率为6MHZ，二次混频信号仍为455KHZ。

集成块16脚为高频6.455MHZ信号输入端。

通过内部混频电路与6MHZ本振信号差拍出455KHZ中频信号由3脚输出，该信号经过FLI陶瓷滤波器（455KHZ）输出455KHZ中频信号并经5脚送到集成电路内部限幅、鉴频、滤波。

MC3361的鉴频采用如图6－3所示的乘积型相位鉴频器，其中的相移网络部份由MC3361的8脚引出在组件外部（由CP4移相器）完成。

图6—3 乘积型相位鉴频器C54、R62、C58、R63、R58与集成电路内的运算放大器组成有源滤波器。

实验六频率调制与解调陈建151180013（一）频率调制三、实验电路及原理四、实验步骤1 ．实验准备在实验箱主板上插上变容二极管调频模块与相位鉴频模块，按下变容管调频模块电源开关，此时变容二极管调频模块电源指标灯点亮。

2 ．静态调制特性测量输入端先不接音频信号，将示波器接到调频器单元的6TP02，调整6W2使输出幅度最大。

将频率计接到调频输出（6P02），用万用表测量6TP03点电位值，按表所给的电压值调节电位器6W1，使6TP03点电位在1-9.5V范围内变化，并把相应的频率值填入表。

测得的数据如下表所示：V12p01 1.2 1.5 1.8 2.2 2.8 3.4456789.5 Fo/MHz31.532.333.033.834.835.836.737.938.939.940.641.6画出图像如下图所示：但是可以近似为线性，斜率为1.21MHz/V。

这代表了该调频器件的调频灵敏度Kf。

3.宽带调频和窄带调频的观察将被调制信号的幅度调为500mV时，此时信号频带宽度约为1MHz，相对于中心频率30MHz来说属于窄带调频，频谱分布如下。

然后将被调制信号的幅度设为5V，此时信号宽度约为10MHz，相对于中心频率30MHz来说属于宽带调频，频谱分布如下。

五、实验思考由右图可知，反偏压越大，则电容越小。

反偏压可以由电位器12W01 来调节，因此电位器12W01 可以调节 C 的大小。

3.解释接上被调制信号后中心频率的跳变。

这个问题是由于在被调制信号的输入端的耦合电容是电解电容，当加上信号后，该电容处于反偏状态，会有一定的漏电流，所以会导致变容二极管两端的电压发生变化，进而导致中心频率的跳变。

当把电解电容换成普通电容之后，该问题得到了完美的解决。

（亲手换了试的）（二）调频信号的解调三.实验原理四.实验电路五.实验内容和结果1.找到调频中心点中心点在10.7MHz左右，为了具体测出中心点，采用的方法如下：输入信号使用信号源产生的调频波，调制频率是1kHz，频偏是120KHz（这个需要试到足够大的值），改变载波的频率，知道在某个点输出波形没有明显失真为止，最后得到的结果是10.4kHz左右。

相位鉴频器实验报告相位鉴频器实验报告引言：在电子通信领域，相位鉴频器是一种常用的电路元件，用于检测和测量信号的相位和频率。

本实验旨在通过搭建一个相位鉴频器电路并进行测试，验证其在信号处理中的应用。

实验目的：1. 了解相位鉴频器的基本原理和工作方式；2. 掌握相位鉴频器电路的搭建和调试方法；3. 进行实际信号的相位和频率测量。

实验器材和材料：1. 相位鉴频器芯片；2. 信号发生器；3. 示波器；4. 电源供应器；5. 电阻、电容等元件。

实验步骤：1. 搭建相位鉴频器电路：根据相位鉴频器芯片的引脚连接图，将芯片与其他元件连接起来，注意接地和电源的连接；2. 连接信号源和示波器：将信号源的输出端与相位鉴频器的输入端相连，将示波器的探头连接到相位鉴频器的输出端；3. 调试电路：通过调整电路中的电阻、电容等元件的数值，使得相位鉴频器的输出信号能够正确地反映输入信号的相位和频率；4. 测试信号的相位和频率：使用示波器观察相位鉴频器输出的波形，并通过示波器的测量功能获取信号的相位和频率数据。

实验结果与分析：经过调试和测试，我们成功搭建了相位鉴频器电路，并获取了信号的相位和频率数据。

在实验过程中，我们发现相位鉴频器对于输入信号的频率变化非常敏感，能够精确地测量出信号的频率。

而对于相位的测量，相位鉴频器也能够给出较为准确的结果，但在高频信号的情况下，可能会受到噪声和干扰的影响。

结论：通过本次实验，我们深入了解了相位鉴频器的原理和工作方式，并通过实际搭建和测试，验证了其在信号处理中的应用。

相位鉴频器作为一种重要的电路元件，在无线通信、雷达系统等领域具有广泛的应用前景。

掌握相位鉴频器的原理和调试方法，对于电子工程师来说是非常重要的技能。

展望：相位鉴频器作为一种基础的电路元件，随着通信技术的发展和应用需求的不断增加，其功能和性能也在不断提升。

未来，相位鉴频器可能会更加精确地测量信号的相位和频率，同时具备抗干扰和抗噪声的能力。

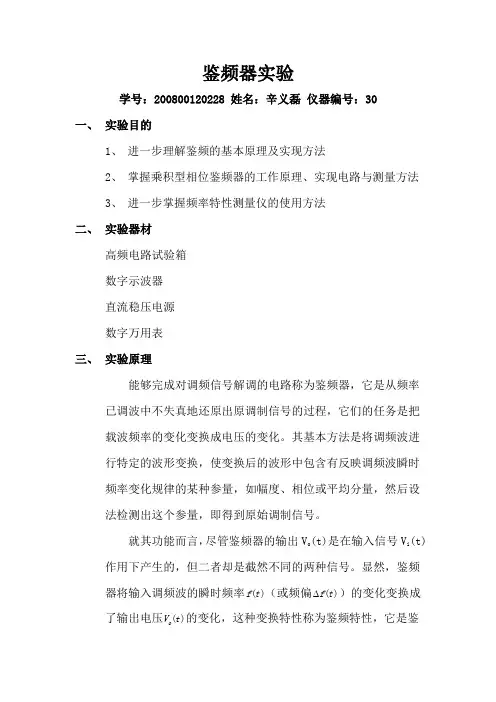

鉴频器实验学号：200800120228 姓名：辛义磊 仪器编号：30一、 实验目的1、 进一步理解鉴频的基本原理及实现方法2、 掌握乘积型相位鉴频器的工作原理、实现电路与测量方法3、 进一步掌握频率特性测量仪的使用方法 二、 实验器材高频电路试验箱 数字示波器 直流稳压电源 数字万用表 三、 实验原理能够完成对调频信号解调的电路称为鉴频器，它是从频率已调波中不失真地还原出原调制信号的过程，它们的任务是把载波频率的变化变换成电压的变化。

其基本方法是将调频波进行特定的波形变换，使变换后的波形中包含有反映调频波瞬时频率变化规律的某种参量，如幅度、相位或平均分量，然后设法检测出这个参量，即得到原始调制信号。

就其功能而言，尽管鉴频器的输出V o (t)是在输入信号V i (t)作用下产生的，但二者却是截然不同的两种信号。

显然，鉴频器将输入调频波的瞬时频率)(t f （或频偏)(t f ）的变化变换成了输出电压)(t V o 的变化，这种变换特性称为鉴频特性，它是鉴频器的主要特性。

输出电压与瞬时频率)(t f （或频偏)(t f ∆）之间的关系曲线，称为鉴频特性曲线。

在线性解调的理想情况下，此曲线为直线，但实际上往往有弯曲，呈S 形，简称S 曲线。

鉴频器的主要指标有鉴频特性范围2maxf ∆和鉴频灵敏度dS 。

鉴频线性范围是指鉴频特性曲线中近似直线段的频率范围，用2max f ∆表示。

它表明了鉴频器不失真的解调时所允许的频率变化范围，因此要求2max f ∆应大于输入调频波最大频偏的两倍，即mf ∆>∆2f 2max。

2max f ∆也称为鉴频器的带宽。

鉴频灵敏度d S 是指在中心频率cf t f =)(（0)(=∆t f ）附近曲线的斜率，即cf t f dfv S =∆∂∂=)(0|。

显然，鉴频灵敏度越高，意味着鉴频特性曲线越陡峭，鉴频能力越强。

鉴频器的类型和电路很多，如斜率鉴频器、相位鉴频器、脉冲计数式鉴频器、锁相鉴频器。

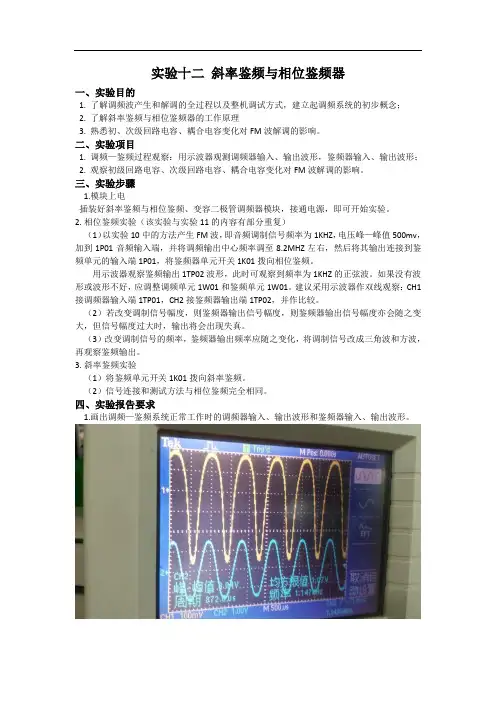

实验十二斜率鉴频与相位鉴频器一、实验目的1. 了解调频波产生和解调的全过程以及整机调试方式，建立起调频系统的初步概念；2. 了解斜率鉴频与相位鉴频器的工作原理3. 熟悉初、次级回路电容、耦合电容变化对FM波解调的影响。

二、实验项目1. 调频—鉴频过程观察：用示波器观测调频器输入、输出波形，鉴频器输入、输出波形；2. 观察初级回路电容、次级回路电容、耦合电容变化对FM波解调的影响。

三、实验步骤1.模块上电插装好斜率鉴频与相位鉴频、变容二极管调频器模块，接通电源，即可开始实验。

2.相位鉴频实验（该实验与实验11的内容有部分重复）（1）以实验10中的方法产生FM波，即音频调制信号频率为1KHZ，电压峰—峰值500mv，加到1P01音频输入端，并将调频输出中心频率调至8.2MHZ左右，然后将其输出连接到鉴频单元的输入端1P01，将鉴频器单元开关1K01拨向相位鉴频。

用示波器观察鉴频输出1TP02波形，此时可观察到频率为1KHZ的正弦波。

如果没有波形或波形不好，应调整调频单元1W01和鉴频单元1W01。

建议采用示波器作双线观察：CH1接调频器输入端1TP01，CH2接鉴频器输出端1TP02，并作比较。

（2）若改变调制信号幅度，则鉴频器输出信号幅度，则鉴频器输出信号幅度亦会随之变大，但信号幅度过大时，输出将会出现失真。

（3）改变调制信号的频率，鉴频器输出频率应随之变化，将调制信号改成三角波和方波，再观察鉴频输出。

3.斜率鉴频实验（1）将鉴频单元开关1K01拨向斜率鉴频。

（2）信号连接和测试方法与相位鉴频完全相同。

四、实验报告要求1.画出调频—鉴频系统正常工作时的调频器输入、输出波形和鉴频器输入、输出波形。

五、实验心得通过一系列实验使我了解到了西勒与克拉波两种不同类型的振荡器，并且有了一个更加直观的了解；使我真切的学习到了信号的调制方法；使我初步掌握用变容二极管调频振荡器实验FM的方法，理解静态调制特性和动态调制特性概念及测试方法。

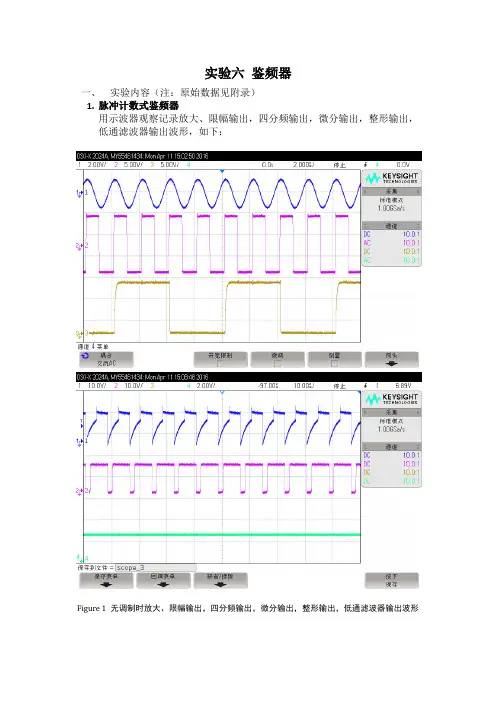

实验六鉴频器一、实验内容（注：原始数据见附录）1.脉冲计数式鉴频器用示波器观察记录放大、限幅输出，四分频输出，微分输出，整形输出，低通滤波器输出波形，如下：Figure 1 无调制时放大、限幅输出，四分频输出，微分输出，整形输出，低通滤波器输出波形Figure 2有调制时放大、限幅输出，四分频输出，微分输出，整形输出，低通滤波器输出波形绘制鉴频特性u 0~∆f 曲线如下：Figure 3 脉冲计数式鉴频器u0~∆f曲线分析：从图1，图2中可以看出来：脉冲计数式鉴频器是将调频波变换成瞬时频率与调频波相等的等幅等宽脉冲序列，其平均分量就是原调制信号。

图3，用origin做出u0~∆f曲线后，用线性拟合，可以得到S d=0.00675v/KHz。

2.锁相鉴频器用示波器观察u FM、u0的波形如下：Figure 4 u FM、u0的波形Figure 5 锁相鉴频器u0~∆f曲线分析：用origin做出u0~∆f曲线后，用线性拟合，可以得到S d=0.03836v/KHz，这个灵敏度比脉冲计数式鉴频器大的多。

3.相位鉴频器调节电容得到鉴频输出信号波形，如下图所示：Figure 6 u0的波形Figure 7 相位鉴频器u0~∆f曲线分析：用origin做出u0~∆f曲线后，用线性拟合，可以得到S d=0.02477v/KHz，这个灵敏度比锁相鉴频器的灵敏度稍小，但比脉冲计数式鉴频器大的多。

绘制U0~f曲线如下：Figure 8 相位鉴频器的U0~f曲线用频谱仪扫频观察鉴频特性S曲线如下：Figure 9 鉴频特性S曲线分析：由图8和图9对比，可以看出鉴频特性S曲线很相似，在一定范围内u0~∆f成线性关系，在该范围内可以实现无失真鉴频。

由频谱仪测得最大鉴频带宽2∆f max=320KHz。

二、思考题1.对鉴频器的性能指标要求有哪些？,即单位频偏所产生的输答：鉴频器的三个主要性能指标：其一是鉴频灵敏度Sd|∆f=0；其二为最大鉴频带宽：鉴频器近似线性的解调调出电压的大小：S d=du0df频信号时允许的最大频偏范围；其三为中心频率稳定度。

鉴频器实验内容一．脉冲计数式鉴频器特性参数测试1） 接通《脉冲计数鉴频器》电源。

2） 输入端（1TP20）接入1MHz 、2V PP ，频偏200 KHz 调频信号，观察1TP21、1TP22、1TP23、1TP24的信 号波形。

3）信号源频偏调节按50KHz 步进单位，最大500KHz ，测量鉴频输出（1TP24），绘制o u ~△f 曲线，计算灵敏度d S 。

二. 锁相鉴频器特性参数测试（选做）锁相鉴频电路如下图所示，这种电路称为调制跟踪型锁相鉴频。

为了实现不失真的解调，环路的捕捉带必须大于输入调频信号的最大频偏，环路的带宽必须大于输入调频信号中调制信号的频谱宽度。

1W8用于调节VCO 的固有振荡频率。

1） 打开“锁相鉴频”电路电源开关，输入端不接信号，调节1W8，使VCO 的固有振荡频率为500KHz 。

2） 输入端1TP18接入中心频率500KHz ，调制频率1KHz 、最大偏移100KHz 的调频波，观察并记录FM u 、o u 的波形，测量o u 的频率和幅度。

3） 在20 KHz ~ 200 KHz 范围，以20 KHz 为步进单位改变频偏f ∆，观测鉴频输出o u 的幅度，绘制鉴频特性 o u ~f ∆曲线，计算灵敏度d S 。

三.相位鉴频器特性参数测试1. 用频谱仪测试相位鉴频器的鉴频特性（S ）曲线1）接通“斜率与相位鉴频器”电路的电源，开关2K3拨向“相位鉴频”，构成相位鉴频器；2）《频谱仪》射频输出（RF OUT ）连接《鉴频器》输入2TP12；《鉴频特性测试模块》输出端口连接《频谱仪》USB 端口，输入端口连接《鉴频器》输出端口（2TP14）；3）开启鉴频测试【AUX 】→[鉴频测试 开启] →[幅度 ×4 ] →[刻度0.1V /DIV]]；4）设置频谱仪中心频率【FREQ 】为6.3MHz ，扫宽【Span 】为5MHz ；5）开启频标【Marker 】；6）仔细调节电容2C39、2C45和2C46，直到《频谱仪》屏幕上出现以中心频率6.3MHz 上下左右基本对称的鉴频特性“S ”曲线），记录曲线，测量鉴频带宽2△f max ，如图1所示。

实验十集成电路(锁相环构成的频率解调器一、实验目的1.了解用锁相环构成调频波的解调原理。

2.学习掌握集成电路频率调制器/解调器系统的工作原理。

二、预习要求1.查阅有关锁相环内部结构及工作原理。

2.弄清锁相环集成电路与外部元器件之间的关系。

三、实验仪器1.双踪示波器2.频率计3.万用表4.实验板G5四、实验电路说明图10-1为565(PLL 单片集成电路的框图及管脚排列,锁相环内部电路由相位鉴别器、压控振荡器、放大器三部分构成,相位鉴别器由模拟乘法器构成,它有二组输入信号,一组为外部管脚②、③输入信号e 1,其频率为f1;另一组为内部压控振荡器产生信号e 2,经④脚输出,接至⑤送到相位鉴别器,其频率为f2,当f1和f2差别很小时,可用频率差代表两信号之间的相位差,即f1- f2的值使相位鉴别器输出一直流电压,该图10-1 565(PLL 的框图及管脚排列电压经⑦脚送至VCO 的输入端,控制VCO ,使其输出信号频率发生变化f2发生变化,这一过程不断进行,直至f2= f1为止,这时称为锁相环锁定。

输入输入VCO 输出频率F2相位鉴别器VCO 输入参考电压输出VCO 控制电压时基电阻时基电容+VCC五、实验内容实验电路见图10-2图10-2 565(PLL构成的频率解调器正弦波解调器调R P使其中VCO的输出频率f0(A点:即④⑤脚为50KHz。

先按实验九的实验内容2(2a的要求获得调频方波输出信号(③脚,要求输入的正弦调制信号e m为:VP-P=0.8V,f=1KHz,然后将其接至565锁相环的IN 输入端,调节566的R P1(逆时针旋转使R最小,用双踪示波器观察并记录566的输入调制信号e m和565“B”点的解调输出信号。

实验三相位鉴频器的实验研究一.实验目的1)了解乘积型相位鉴频器的工作原理，电路结构和性能特点。

2)学习鉴频特性的测量方法。

3)观察移相网络参数变化对鉴相特性的影响。

二.实验仪器及设备1)高频信号发生器1055A型或TFG2030型1台2)频率特性测试仪BT-3D型1台3)双踪示波器SS-7804型1台4)直流稳压电源WYJ-30F型1台5)实验电路板三.实验内容实验电路板原理图如下：图1.鉴频电路原理图1.用BT-3D型频率特性分析仪观察测试鉴频特性曲线接通实验板电源，将BT-3D的输出扫描信号连接到鉴频器的输入端，再将BT-3D输入电缆连接到实验板鉴频器输出端3点上，这样鉴频器就输入等幅的扫频信号。

使用BT-3测量本实验电路鉴频特性时，调节BT-3的扫频中心频率，使扫频仪屏幕中心位置为8MHz左右，再分别调节其“输出衰减”、“频率偏移”、“Y轴增益”等有关旋钮，可在屏幕上显示出实验电路的鉴频特性曲线。

1)描绘出屏幕上的曲线形状，利用1Mhz频标粗测鉴频器的中心频率和线性鉴频范围。

图2.扫频仪鉴频特性曲线实验粗测中心频率，鉴频范围为（6.152Mhz 8.864Mhz）图1中将接入的R5和R6的鉴频特性曲线都绘制在了一起，其中两个曲线的不同点以及产生的原因都在第2问中进行了分析，此处不做说明。

2.用逐点描记法测绘乘积型相位鉴频器的静态鉴频特性（曲线）1)用高频信号发生器作信号源，输出幅值的载波电压，加到金品器输入端，将鉴频器的输出端P3接到示波器的一个输入端，将实验板开关K1与R5相连接，使之与MC1496P的管脚8连接。

2)调节信号输出频率与扫频仪测量出的中心频率相等，这时示波器的显示在中间零点位置附近，若示波器显示未归零，可调节实验电路中电位器Rw，使示波器归到零点位置，调节信号源频率在附近变化时，可从示波器上看到扫描线在零点附近对称上下摆动，若不对称，重新调整Rw，直至完全对称。

这表明选择的信号源频率已经与移相网络回路中心频率相吻合。

实验九 相位鉴频器一 实验目的相位鉴频器是模拟调频信号解调的一种最基本的解调电路，它具有鉴频灵敏度高，解调线性好等优点。

通过本实验：1．熟悉相位鉴频电路的荃本工作原理。

2．了解鉴频特性曲线（S 曲线）的正确调整方法。

3．将变容二极管调频器与相位鉴频器两实验板进行联机试验，进一步了解调频和解调全过程及整机调试方法。

二 预习要求1．认真阅读实验内容，预习有关相位鉴频的工作原理，以及典型电路和实用电路。

2．分析初级回路、次级回路和藕合回路有关参数对鉴频器工作特性（S 曲线）的影响。

三 实验仪器设备1．双踪示波器2．扫频仪3．频率计4．万用数5．．CCTV —GPI 实验箱、板 1四 实验内容及步骤实验电路见图8- l1． 用扫频仪调整鉴频器的鉴频特性。

实验条件：将实验电路中E 、F 、G 三个接点分别与半可调电容C T1 、C T2、C T3 连接。

将扫频仪输出信号接入实验电路输入端IN ，其输出信号不宜过大，一般用30db 衰减器，扫频频标用外频标，外频标源采用高颊信号发生器，其输出频率调到6. 5MH Z 。

(1)．调整波形变换电路的回路频率．将扫频仪输入检波头插入测式孔A ，藕合电容C 3 调到最小，此时显示屏将显示一谐振曲线图形。

调C T1 使谐振曲线的谐振频率为6. 5MH Z ，此时频标应在曲线顶峰上，再加大耦合电容 C T3的容量，输入检波头插入测试孔B ，此时显示屏幕出现带凹坑的耦合谐振曲线图形，调C T1, C T2 C T3 使曲线6.5MH Z 频标出现在中心点，中心点两边频带对称。

(2)．调整鉴频特性 S 型扫频仪输入检波探头改用双夹子电缆线，接至鉴频器输出端OUT 即可看到S 型曲线，参见图8-2，如曲线不理想，可适当调C T1 上下对称：调C T2 曲线为6.5MH Z ；调C T3使f 0中心点附近线性度。

调好后，记录上、下二峰点频率和二峰点高度格数，即f m 、V m 、V n(3)．用高频信号发生器逐点测出鉴频特性输入信号改接高频信号发生器，输入电压约为50mV ，用万用表测鉴频器的输出电压，在表10.1 表10-1 鉴频器图10-2 鉴频器特性5.5MH Z～7.5MH Z范围内，以每格0.2MH Z条件下测得相应的输出电压。

实验八调频波信号调制与解调一. FM调频波信号调制1. 实验目的（1）掌握变容二极管调频电路的原理；（2）了解调频电路的调制特性及测量方法；（3）观察调频波波形，观察调制信号振幅对频偏的影响；（4）观察寄生调幅现象，了解其产生及消除的方法。

2. 实验电路调频波：从示波器上看到的波形频率变化不明显，从频率计（XFC1）可看出频率不停变化。

载波信号80kHz，调制信号3kHz，从示波器看不出明显的调频波频率的变化。

调频广播载波频率范围是（88~108）MHz，低频调制信号最高20kHz,从载波波形也看不出频率的变化。

如图1-1所示为FM调频信号调制电路图。

图1-1 FM调频波信号调制电路图图1-2所示为FM调频波信号波形图。

图1-2 FM调频波信号波形图3. 测试内容（1）测试变容二极管的静态调制特性，即拿掉1V以3V，保留直流电压3V，观察0及取其它值时振荡频率的变化，这时的振荡器属于压控振荡器。

（2）任务：①观察调频波波形。

②观察调制信号振幅对频偏的影响。

③观察寄生调幅现象。

二．调频信号的解调1．实验目的（1）熟悉相位鉴频器的基本工作原理，熟悉模拟乘法器的使用。

（2）掌握并联回路对S曲线和对解调波形的影响2．实验电路仿真说明：我们用EWB软件作“调频信号的解调”，目的是介绍这一软件。

EWB是最早使用的仿真软件，元件参数由设计者自行设定，频率测量准确度优于Multisim，电路合理就能工作，这个软件适合初学电路者使用。

Multisim软件是接近实际制作电路的软件，各种参数的元器件是实际存在的，这种软件更能锻炼学生实际动手能力。

如图2-1所示为调频信号的解调电路图。

图2-1 调频信号的解调电路图如图2-2所示为调频信号的解调波形图。

图2-2 调频信号的解调波形图3．测试内容（1）调整并测量鉴频器的静态工作点。

（2）观察并联回路对波形的影响。

（3）测量鉴频特性曲线，由此计算鉴频灵敏度和线性频率范围。

4．实验报告（1）实验目的（2）实验原理（3）实验过程（4）实验结果及分析附: 调频解调电路与波形附图1 单失谐回路的频幅转换网络附图2 输入的调频波与输出的调幅-调频波附图3 单失谐回路的斜率鉴频器附图4 斜率鉴频器的输入、输出波形。

实验六和七（调频及解调）实验六变容⼆极管调频器⼀、实验⽬的1．通过实验进⼀步掌握调频原理。

2．了解变容⼆极管调频器电路原理及电路中元器件的作⽤。

3．了解调频器调制特性及测量⽅法。

4．观察寄⽣调幅现象，了解其产⽣原因及消除⽅法.5．进⼀步掌握利⽤调制度测量仪测量频偏的技术。

⼆、预习内容1．复习频率调制的原理2．复习变容⼆极管的⾮线性特性，及变容⼆极管调频振荡器调制特性。

3．复习⾓度调制的原理和变容⼆极管调频电路有关资料。

4．复习调制度测量仪测量频偏的技术。

三、实验原理频率调制和相位调制是被⼴泛采⽤的两种基本调制⽅式。

其中，频率调制（Frequency Modulation）简称调频，它是使载波信号的频率按调制信号规律变化的⼀种调制⽅式；相位调制（Phase Modulation）简称调相，它是使载波信号的相位按调制信号的规律变化的⼀种调制⽅式。

两种调制⽅式都表现为载波信号的瞬时相位受到调变，故统称为⾓度调制（Angle Modulation），简称调⾓。

调⾓波包含调频波和调相波，它们都是等幅的⾼频振荡，要传送的信息分别反映在⾼频振荡的频率和相位变化上。

要从调⾓波中解调出原调制信号，必须采⽤频率检波器和相位检波器。

从调频中检出随⾓频率变化的调制信号的过程称为频率检波，简称鉴频。

从调相波中检出随相位变化的调制信号的过程称为相位检波，简称鉴相。

1．频率调制的基本原理：设⾼频载波为u c =U cm cosωc t,调制信号为U Ω(t),则调频信号的瞬时⾓频率瞬时相位Ω+==tf c t dtt u k t dt t t 0)()()(ωωφ)()(t u k t f c Ω+=ωω调频信号其中k f 为⽐例系数。

上式表明,调频信号的振幅恒定,瞬时⾓频率是在固定的载频上叠加⼀个与调制信号电压成正⽐的⾓频率偏移(简称⾓频偏)Δω(t)=k f u Ω(t),瞬时相位是在随时间变化的载波相位φc (t)=ωc t 上叠加了⼀个与调制电压积分成正⽐的相位偏移(简称相偏)Δφ(t)=k f ∫t 0u Ω(t)dt。
