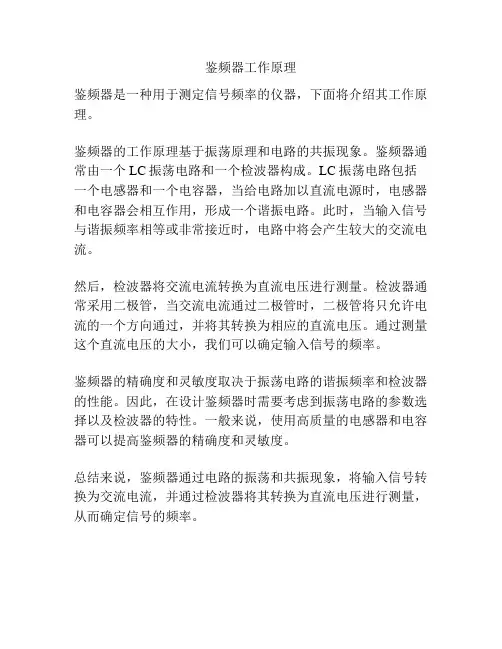

鉴频器工作原理
鉴频器是一种用于测定信号频率的仪器,下面将介绍其工作原理。
鉴频器的工作原理基于振荡原理和电路的共振现象。
鉴频器通常由一个LC振荡电路和一个检波器构成。
LC振荡电路包括一个电感器和一个电容器,当给电路加以直流电源时,电感器和电容器会相互作用,形成一个谐振电路。
此时,当输入信号与谐振频率相等或非常接近时,电路中将会产生较大的交流电流。
然后,检波器将交流电流转换为直流电压进行测量。
检波器通常采用二极管,当交流电流通过二极管时,二极管将只允许电流的一个方向通过,并将其转换为相应的直流电压。
通过测量这个直流电压的大小,我们可以确定输入信号的频率。
鉴频器的精确度和灵敏度取决于振荡电路的谐振频率和检波器的性能。
因此,在设计鉴频器时需要考虑到振荡电路的参数选择以及检波器的特性。
一般来说,使用高质量的电感器和电容器可以提高鉴频器的精确度和灵敏度。
总结来说,鉴频器通过电路的振荡和共振现象,将输入信号转换为交流电流,并通过检波器将其转换为直流电压进行测量,从而确定信号的频率。

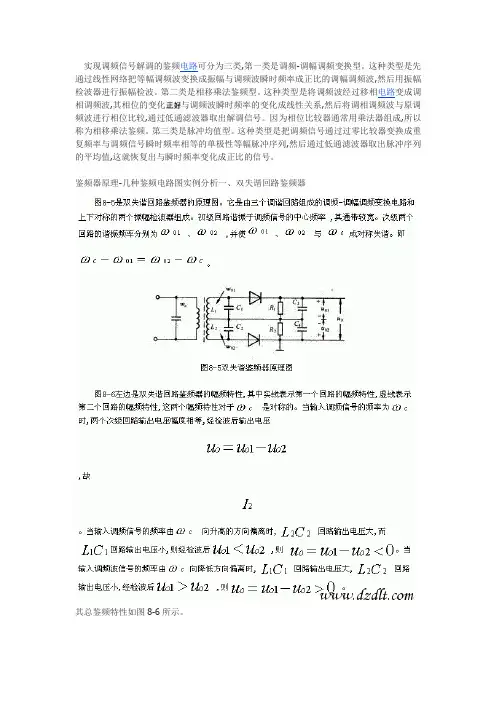

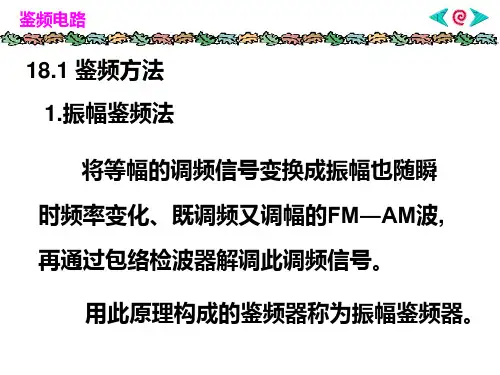

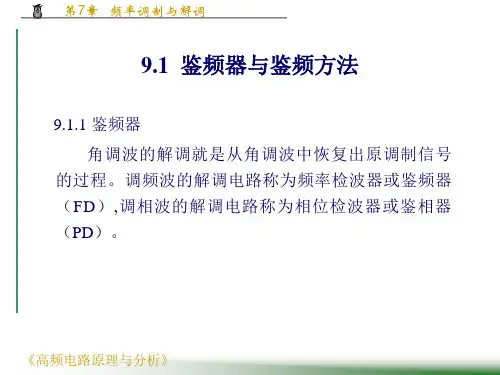

实现调频信号解调的鉴频电路可分为三类,第一类是调频-调幅调频变换型。
这种类型是先通过线性网络把等幅调频波变换成振幅与调频波瞬时频率成正比的调幅调频波,然后用振幅检波器进行振幅检波。
第二类是相移乘法鉴频型。
这种类型是将调频波经过移相电路变成调相调频波,其相位的变化与调频波瞬时频率的变化成线性关系,然后将调相调频波与原调频波进行相位比较,通过低通滤波器取出解调信号。
因为相位比较器通常用乘法器组成,所以称为相移乘法鉴频。
第三类是脉冲均值型。
这种类型是把调频信号通过过零比较器变换成重复频率与调频信号瞬时频率相等的单极性等幅脉冲序列,然后通过低通滤波器取出脉冲序列的平均值,这就恢复出与瞬时频率变化成正比的信号。
鉴频器原理-几种鉴频电路图实例分析一、双失谐回路鉴频器其总鉴频特性如图8-6所示。
图8-6 双失谐回路鉴频器的特性鉴频器原理-几种鉴频电路图实例分析二、相位鉴频器相位鉴频器是利用双耦合回路的相位-频率特性将调频波变成调幅调频波,通过振幅检波器实现鉴频的一种鉴频器。
它常用于频偏在几百KHz以下的调频无线接收设备中。
常用的相位鉴频器根据其耦合方式可分为互感耦合和电容耦合两种鉴频器。
由于其工作原理相同,所以下面仅讨论互感耦合相位鉴频器。
(一) 相位鉴频器的工作原理图8-8 互感耦合相位鉴频器的基本电路(二)相位鉴频器的鉴频特性的定性分析(三)相位鉴频器的鉴频特性鉴频器原理-几种鉴频电路图实例分析三、比例鉴频器相位鉴频器的输出电压除了与输入电压的瞬时频率有关外,还与输入电压的振幅有关。
而在实际工作中,调频信号通过传输很难保证是理想的等幅波,特别是寄生调幅的干扰分量必须尽可能去掉或减小。
因而在相位鉴频器前通常是需加一级限幅放大,以消除寄生调幅。
对于要求不太高的设备,例如调频广播和电视接收中,常采用一种兼有抑制寄生调幅能力的鉴频器,这就是比例鉴频器。
(一) 比例鉴频器的基本电路及工作原理图8-14比例鉴频器的基本电路比例鉴频器的基本电路如图8-14所示。

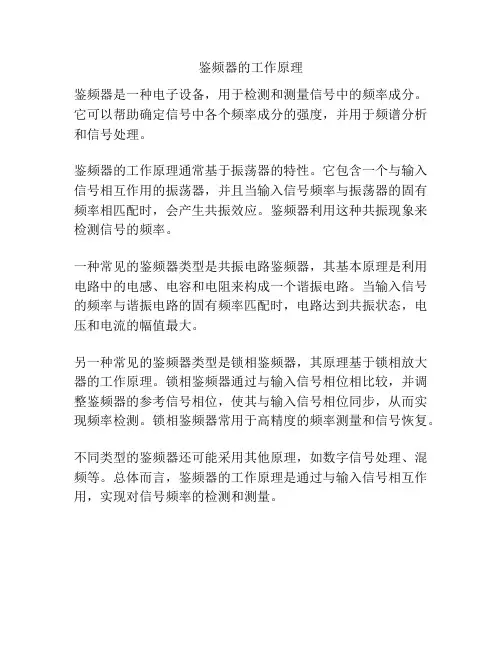

鉴频器的工作原理
鉴频器是一种电子设备,用于检测和测量信号中的频率成分。
它可以帮助确定信号中各个频率成分的强度,并用于频谱分析和信号处理。
鉴频器的工作原理通常基于振荡器的特性。
它包含一个与输入信号相互作用的振荡器,并且当输入信号频率与振荡器的固有频率相匹配时,会产生共振效应。
鉴频器利用这种共振现象来检测信号的频率。
一种常见的鉴频器类型是共振电路鉴频器,其基本原理是利用电路中的电感、电容和电阻来构成一个谐振电路。
当输入信号的频率与谐振电路的固有频率匹配时,电路达到共振状态,电压和电流的幅值最大。
另一种常见的鉴频器类型是锁相鉴频器,其原理基于锁相放大器的工作原理。
锁相鉴频器通过与输入信号相位相比较,并调整鉴频器的参考信号相位,使其与输入信号相位同步,从而实现频率检测。
锁相鉴频器常用于高精度的频率测量和信号恢复。
不同类型的鉴频器还可能采用其他原理,如数字信号处理、混频等。
总体而言,鉴频器的工作原理是通过与输入信号相互作用,实现对信号频率的检测和测量。

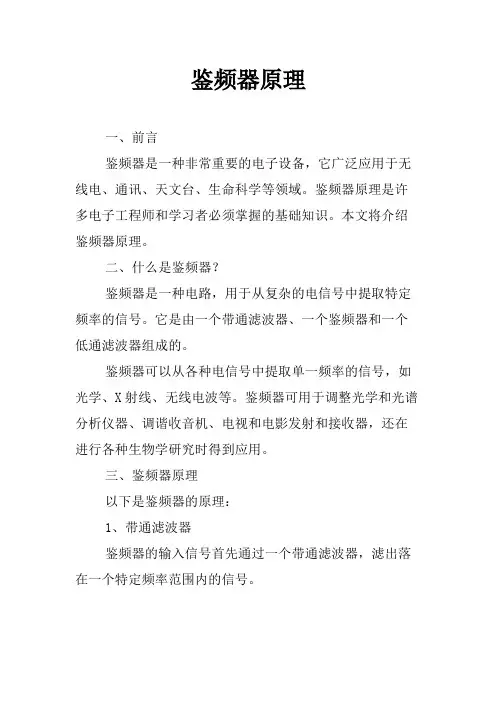

鉴频器原理一、前言鉴频器是一种非常重要的电子设备,它广泛应用于无线电、通讯、天文台、生命科学等领域。
鉴频器原理是许多电子工程师和学习者必须掌握的基础知识。
本文将介绍鉴频器原理。
二、什么是鉴频器?鉴频器是一种电路,用于从复杂的电信号中提取特定频率的信号。
它是由一个带通滤波器、一个鉴频器和一个低通滤波器组成的。
鉴频器可以从各种电信号中提取单一频率的信号,如光学、X射线、无线电波等。
鉴频器可用于调整光学和光谱分析仪器、调谐收音机、电视和电影发射和接收器,还在进行各种生物学研究时得到应用。
三、鉴频器原理以下是鉴频器的原理:1、带通滤波器鉴频器的输入信号首先通过一个带通滤波器,滤出落在一个特定频率范围内的信号。
简单的带通滤波器可以由电阻、电容和电感组成。
带通滤波器的品质因数越高,其滤出的信号相对干净。
但过高的品质因数会导致信号的失真。
2、鉴频器输入滤波器中的信号经过鉴频器后,依次提取出振荡频率的正、负上升或下降边沿。
这可以通过一个二极管和一个电容器简单实现。
这种电路被称为“菲涅耳鉴频器”或“鉴频二极管”。
在运作中,正交振荡器的输出信号与鉴频器的输入信号相乘。
然后,该乘积信号通过一个低通滤波器,滤除所有非基频信号。
低通滤波器可实现窄带滤波。
3、低通滤波器低通滤波器是由电容器和电阻器组成的。
它将信号的高频组分去除,使信号保持在基频附近。
这种滤波器也可以用其他形式来实现,如针状转换器或串接滤波器。
四、应用鉴频器已被广泛应用于各种领域,如:1、通讯:用于将不同频率的信号转换为低频信号,用于调制和解调器。
2、天文台:用于收集来自宇宙的微弱信号。
3、无线电:用于调谐收音机、电视和电影发射和接收器。
4、生命科学:用于分析和研究DNA、RNA、蛋白质等生物大分子。
5、光学:用于光谱分析仪器的调整。
五、总结本文阐述了鉴频器原理,一个由带通滤波器,鉴频器和低通滤波器组成的电路。
它是从复杂的电信号中提取单一频率信号的关键组件。

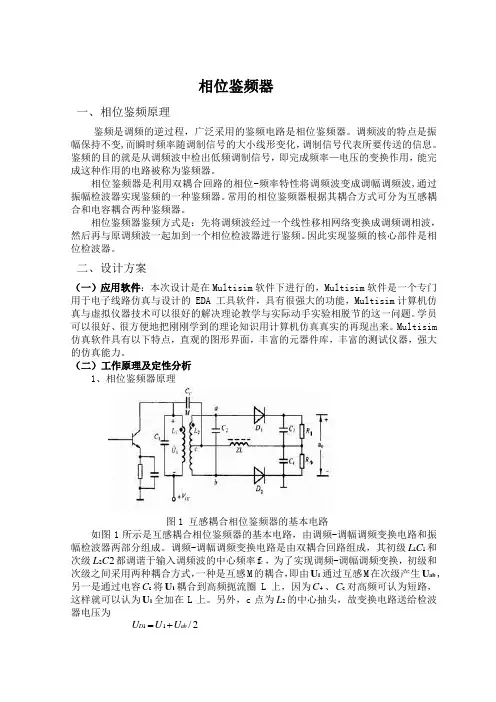

相位鉴频器一、相位鉴频原理鉴频是调频的逆过程,广泛采用的鉴频电路是相位鉴频器。
调频波的特点是振幅保持不变,而瞬时频率随调制信号的大小线形变化,调制信号代表所要传送的信息。
鉴频的目的就是从调频波中检出低频调制信号,即完成频率—电压的变换作用,能完成这种作用的电路被称为鉴频器。
相位鉴频器是利用双耦合回路的相位-频率特性将调频波变成调幅调频波,通过振幅检波器实现鉴频的一种鉴频器。
常用的相位鉴频器根据其耦合方式可分为互感耦合和电容耦合两种鉴频器。
相位鉴频器鉴频方式是:先将调频波经过一个线性移相网络变换成调频调相波,然后再与原调频波一起加到一个相位检波器进行鉴频。
因此实现鉴频的核心部件是相位检波器。
二、设计方案(一)应用软件:本次设计是在Multisim 软件下进行的,Multisim 软件是一个专门用于电子线路仿真与设计的 EDA 工具软件,具有很强大的功能,Multisim 计算机仿真与虚拟仪器技术可以很好的解决理论教学与实际动手实验相脱节的这一问题。
学员可以很好、很方便地把刚刚学到的理论知识用计算机仿真真实的再现出来。
Multisim 仿真软件具有以下特点,直观的图形界面,丰富的元器件库,丰富的测试仪器,强大的仿真能力。
(二)工作原理及定性分析1、相位鉴频器原理图1 互感耦合相位鉴频器的基本电路如图1所示是互感耦合相位鉴频器的基本电路,由调频-调幅调频变换电路和振幅检波器两部分组成。
调频-调幅调频变换电路是由双耦合回路组成,其初级11C L 和次级22C L 都调谐于输入调频波的中心频率c f ,为了实现调频-调幅调频变换,初级和次级之间采用两种耦合方式,一种是互感M 的耦合,即由1U 通过互感M 在次级产生ab U ,另一是通过电容c C 将1U 耦合到高频扼流圈L 上,因为4C 、c C 对高频可认为短路,这样就可以认为1U 全加在L 上。
另外,c 点为2L 的中心抽头,故变换电路送给检波器电压为2/11ab D U U U +=2/-12ab D U U U =振幅检波器是由二极管1D 、2D 和低通滤波器3RC 、4RC 组成。
鉴频鉴相器原理鉴频鉴相器是通信、雷达、导航等电子系统中常用的部件,其作用是检测频率和相位差,以便对信号进行精确的调制、解调或同步处理。
本文将详细介绍鉴频鉴相器的工作原理。
一、鉴频鉴相器的基本原理鉴频鉴相器基于相位比较原理,通过比较两个输入信号的相位差来检测其频率差或相位差。
当两个信号的频率或相位存在差异时,鉴频鉴相器会产生一个误差信号,该信号的幅度和极性取决于频率或相位差异的大小和方向。
误差信号可以进一步用于控制系统的频率或相位,使其与参考信号同步。
二、鉴频鉴相器的分类根据工作原理和应用场景,鉴频鉴相器可分为模拟鉴频鉴相器和数字鉴频鉴相器两大类。
1. 模拟鉴频鉴相器模拟鉴频鉴相器采用模拟电路实现,通常由RC电路、运算放大器、滤波器等元件组成。
其工作原理是利用RC电路的充放电特性,将频率或相位差转换为电压信号。
该电压信号经过运算放大器和滤波器处理后,输出误差信号。
模拟鉴频鉴相器的优点是简单、易于实现,但精度和稳定性相对较低。
2. 数字鉴频鉴相器数字鉴频鉴相器采用数字信号处理技术实现,通常由AD转换器、FPGA或DSP等硬件组成。
其工作原理是将输入信号进行采样和量化,然后通过数字算法比较两个信号的频率和相位差。
数字鉴频鉴相器的优点是精度高、稳定性好,能够实现复杂的调制和解调算法,但成本较高,且需要专业的数字信号处理技术。
三、鉴频鉴相器的应用1. 通信系统在通信系统中,鉴频鉴相器常用于载波同步、位同步等场合。
在数字通信中,鉴频鉴相器可用于解调数字信号,提取数据;在模拟通信中,鉴频鉴相器可用于提取载波频率,实现载波同步。
2. 雷达系统在雷达系统中,鉴频鉴相器可用于检测目标回波的频率和相位差,实现精确的距离和速度测量。
通过比较发射信号和接收信号的频率和相位差,可以计算出目标的距离和速度信息。
3. 导航系统在导航系统中,鉴频鉴相器可用于接收和处理GPS、北斗等卫星信号。
通过比较接收信号和本地复制信号的频率和相位差,可以计算出接收机的位置信息和时间信息。
fm鉴频原理FM鉴频原理引言:FM鉴频原理是指通过对调频信号的解调和检测,实现对调频信号的频率鉴别和分辨。
本文将从FM调频原理、鉴频原理以及FM鉴频器的结构和工作原理等方面进行阐述。
一、FM调频原理调频(Frequency Modulation)是一种基于频率变化的调制方式,在调频过程中,信号的频率随着基带信号的变化而改变。
在FM调频中,基带信号的变化会导致载波频率的变化,这种变化的幅度与基带信号的幅度成正比。
调频信号的频谱主要集中在载波频率的两侧,频率越高,频谱分布越宽。
二、FM鉴频原理FM鉴频原理是指通过解调和检测,实现对调频信号的频率鉴别和分辨。
FM鉴频器主要由解调电路和检测电路组成。
解调电路主要用于将调频信号还原为基带信号,通常采用鉴频器来实现。
鉴频器中的解调电路一般采用相移鉴频、频率鉴频或包络鉴频等方式。
解调后的信号经过检测电路,可以得到原始的基带信号。
三、FM鉴频器的结构和工作原理1. 相移鉴频器相移鉴频器是一种常用的FM鉴频器,它主要由相移网络和鉴频检测电路组成。
相移网络通过改变相位来实现对调频信号的解调。
鉴频检测电路负责提取解调信号的包络,从而获取基带信号。
2. 频率鉴频器频率鉴频器是一种利用频率比较实现鉴频的方法。
它通过将调频信号与参考信号进行比较,从而实现对调频信号频率的鉴别。
当调频信号的频率与参考信号的频率相等时,输出鉴频信号。
3. 包络鉴频器包络鉴频器是一种通过包络检测实现鉴频的方法。
它通过将调频信号进行包络检测,从而提取出基带信号的包络。
包络鉴频器适用于调频信号频率偏移较大的情况。
四、FM鉴频原理的应用FM鉴频原理在通信领域有着广泛的应用。
在调频广播中,鉴频原理用于解调和检测广播信号,使其恢复为原始的音频信号。
在调频电视中,鉴频原理用于解调和检测电视信号,使其恢复为原始的视频信号。
此外,FM鉴频原理还广泛应用于无线通信系统中,如移动通信、卫星通信等。
结论:FM鉴频原理通过解调和检测,实现对调频信号的频率鉴别和分辨。
1. 理解高频鉴频的基本原理和过程。
2. 掌握正交鉴频和锁相鉴频两种方法的操作步骤。
3. 学习如何使用实验仪器测量鉴频特性曲线。

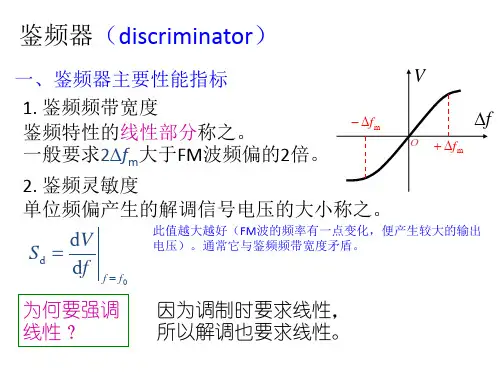

4. 了解鉴频灵敏度和线性鉴频范围的概念。
二、实验原理高频鉴频是将调频信号中的调制信息解调出来的过程。
它通过检测调频信号与参考信号的相位差,从而得到调制信号。
本实验主要采用正交鉴频和锁相鉴频两种方法。
1. 正交鉴频:正交鉴频器利用正交信号(即相位差为90度的两个信号)分别对调频信号进行鉴频,然后将两个鉴频信号相加,得到解调信号。
其原理如下:- 将调频信号与正交信号分别送入两个鉴频器,得到两个鉴频信号。
- 将两个鉴频信号相加,得到解调信号。
2. 锁相鉴频:锁相鉴频器利用锁相环(PLL)来实现对调频信号的解调。
其原理如下:- 锁相环由相位比较器、低通滤波器和压控振荡器组成。
- 相位比较器将调频信号与压控振荡器输出的参考信号进行比较,得到误差信号。
- 低通滤波器将误差信号滤波,得到控制信号。
- 压控振荡器根据控制信号调整频率,使输出信号与调频信号同步。
三、实验仪器与设备1. 高频信号发生器2. 双踪示波器3. 鉴频器4. 低通滤波器5. 万用表1. 正交鉴频实验1. 将调频信号和正交信号分别送入鉴频器。
2. 观察示波器上的波形,记录鉴频信号的幅度和相位。
3. 调整鉴频器的参数,使鉴频信号达到最佳状态。
4. 记录鉴频特性曲线。
2. 锁相鉴频实验1. 将调频信号送入锁相鉴频器。
2. 观察示波器上的波形,记录锁相环的锁定过程。
3. 调整锁相鉴频器的参数,使锁相环锁定调频信号。
4. 记录锁相鉴频器的输出波形。
五、实验结果与分析1. 正交鉴频实验结果- 鉴频特性曲线呈现出S形曲线,表明正交鉴频器能够正确解调调频信号。
- 鉴频灵敏度较高,线性鉴频范围较宽。
2. 锁相鉴频实验结果- 锁相环能够迅速锁定调频信号,输出信号稳定。
- 解调信号质量较好,失真度低。
六、实验结论1. 正交鉴频和锁相鉴频都是有效的解调方法,能够将调频信号中的调制信息解调出来。
