欧姆龙NS高功能触摸屏常见使用问题

触摸屏常见故障维修方法
触摸屏作为现代电子设备的一种常见输入方式，由于频繁的使用，可
能会出现一些常见的故障。

以下是触摸屏常见故障及其维修方法：
1.触摸屏不灵敏：
触摸屏不灵敏可能是由于灰尘或者污渍积聚在屏幕上导致的。

可以使
用干净的软布蘸取适量的清洁剂轻轻擦拭屏幕，以清除杂质。

若问题仍然
存在，可以尝试重新校准触摸屏，方法是打开设备的设置界面，找到触摸
屏校准选项，按照提示进行校准。

2.触摸屏单点失灵：
如果触摸屏上的一些特定区域无法正常响应，可能是由于该区域的触
摸电容失效。

这种情况下，可以尝试重新校准触摸屏，如果问题仍然存在，可能需要更换触摸屏。

3.触摸屏出现冻结：
有时候触摸屏可能会出现卡死或者无法响应的情况。

可以尝试按住设
备上的电源按钮，强制重启设备，如果仍然有问题，可以查询设备的用户
手册，查找恢复出厂设置的方法进行操作。

4.触摸屏出现屏幕分层现象：
触摸屏出现屏幕分层现象可能是由于内部连接线松动或者受损导致的。

可以尝试重新连接触摸屏的连接线，如果问题仍然存在，可能需要更换触
摸屏。

5.触摸屏出现漏点或误触：
触摸屏出现漏点或误触可能是由于触摸屏所在位置的温度过高或者过低导致的。

可以尝试调整设备所在位置的温度，给设备一个合适的环境来规避这个问题。

6.触摸屏出现断裂或划伤：。

1．NS怎么重装及升级系统程序？需要使用CF卡，把编程Designer软件对应的安装目录：C:\Program Files\OMRON\CX-One\CX-Designer\RecoverUpdate_6_6下的所有文件拷贝到CF卡内，NS断电插入CF卡，然后NS上电，NS会自动读取，选择升级覆盖系统即可。

2．NS屏幕右下角一直显示“Connecting”，画面不显示？这个原因是由于NS与PLC没有通信成功，导致的原因如下：①电缆损坏、接线不正确，请检查接线。

②NS、PLC端口设置的波特率不一致，需要设成一致。

③PLC与NS使用的协议（HOSTLINK、NTLINK）不一致。

3．NT的画面怎么转换成NS的画面？安装NS编辑软件时自动会安装NT31C_631C Conversion Support Tool这个文件转换工具，支持把NT31C_631C－V2版本的NT画面数据转换成NS画面程序。

4．NS内部控件可以调用自己的图片吗？可以的，图片格式支持BMP、JPEG格式，把自己的图片拷贝到编辑软件的安装目录下的BMPfiles文件夹。

C:\Program Files\OMRON\CX-One\CX-Designer\intaparts\BMPfiles 用三芯的XW2Z-200S-V这根电缆只能传画面无法传送系统程序，而XW2Z-200S-CV的这根电缆既可以传画面也能传系统程序。

5.NS怎么显示负数？6.NS怎么显示小数点？①Format：设置整数位、小数位②Set Unit&Scale设定标定例：7．NS怎么显示浮点数据？目前NS系列可以支持浮点数据（32位单精度浮点）。

①Display：选择十进制（Decimal）②Storage：选择浮点（Real）③Format：选择整数与小数的位数8．NS控件（触摸按键、数字输入等）设置操作权限？进入控件设置属性，选择Password，可以为每个控件任意选择一个Level1～Level5的密码（可以最多设置5个密码，密码最大为16个字符），初始密码可以通过Set Password 或者通过NS硬件系统菜单内设置。

触摸屏常见故障及常见问题 - 人机界面1．触摸屏不准[故障现象]一台表面声波触摸屏，用手指触摸显示器屏幕的部位不能正常地完成对应的操作。

[故障分析处理]这种现象可能是声波触摸屏在使用一段时间后，屏四周的反射条纹上面被灰尘掩盖，可用一块干的软布进行擦拭，然后断电、重新启动计算机并重新校准。

还有可能是声波屏的反射条纹受到稍微破坏，假如遇到这种状况则将无法完全修复。

假如是电容触摸屏在下列状况下可运行屏幕校准程序:（开头--程序--Microtouch Touchware）1）第一次完成驱动软件的安装。

2）每次转变显示器的辨别率或显示模式后。

3）每次转变了显示的显示区域后。

4）每次调整了把握器的频率后。

5）每次光标与触摸点不能对应时。

校准后,校准后的数据被存放在把握器的寄存器内,所以每次启动系统后无需再校准屏幕。

2．触摸屏无响应[故障现象]一台触摸屏不能工作，触摸任何部位都无响应。

[故障分析处理]首先检查各接线接口是否消灭松动，然后检查串口及中断号是否有冲突，若有冲突，应调整资源，避开冲突。

再检查触摸屏表面是否消灭裂缝，如有裂缝应准时更换。

还需要检查触摸屏表面是否有尘垢，若有，用软布进行清除。

观看检查把握盒上的指示灯是否工作正常，正常时，指示灯为绿色，并且闪烁。

假如上面的部分均正常，可用替换法检查触摸屏，先替换把握盒，再替换触摸屏，最终替换主机。

假如是表面声波触摸屏可进行如下检修：1）可能是触摸屏的连线中,其中一个连接主机键盘口的连线(从键盘口取5伏触摸屏工作电压)没有连接,请检查连线。

2）可能是触摸屏的驱动程序安装过程中所选择的串口号和触摸屏实际连接的的串口号没有对应起来,请卸载驱动重新安装。

3）可能是主机为国产原装机,所装的操作系统为OEM版本,被厂家调整过,造成串口通讯的非标准性,与触摸屏驱动不兼容,假如可行请格式化硬盘,安装系统后驱动触摸屏。

4）有可能是触摸屏驱动程序版本过低,请安装最新的驱动程序。

第一步连接数据线NT系列只可连接A口NT31（C）/631（C）系列用NTST软件。

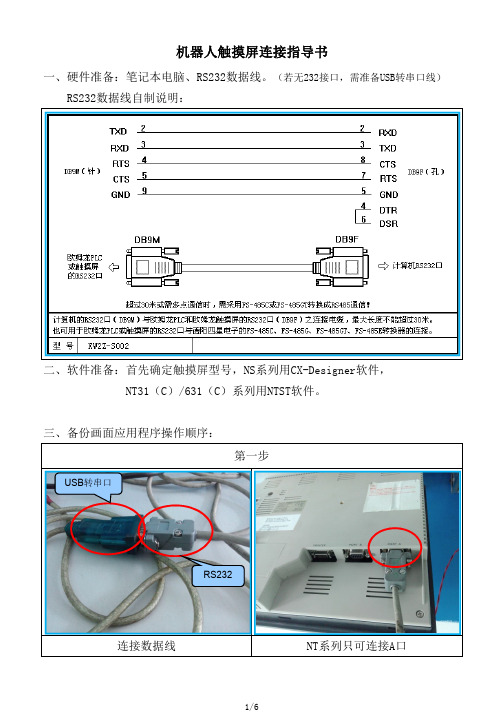

三、备份画面应用程序操作顺序：机器人触摸屏连接指导书一、硬件准备：笔记本电脑、RS232数据线。

（若无232接口，需准备USB转串口线） RS232数据线自制说明：二、软件准备：首先确定触摸屏型号，NS系列用CX-Designer软件，USB 转串口RS232NT系列：对角同时触摸界面进入系统菜单第三步NS系列有多个选择第一步第二步第二步第二步选择传输模式进入传输模式菜单选择工具传送进入传输界面NS系列：程序-OMRON-(CX-One)-(CX-Designer)-(CX-Designer Ver 2.1)NS 系列无需此步操作NT系列通讯设定，选择相应的串口第四步NT系列:程序-OMRON-NTST4.8C-(NT-series Support Tool)第四步NS系列传输设置，选择正确的端口（通过电脑设备管理查看端口名称）NS系列：传输（PT→PC)NT系列：连接-上载（PT→NT支持工具）第六步选择相应的触摸屏PT型号第五步NS系列传输画面：触摸屏PTNS系列传输画面：电脑PC传输完成将文件保存第六步NS系列传输完成画面NT系列传输完成画面第七步NT系列传输画面：触摸屏PT NT系列传输画面：电脑NT支持工具连接-下载（NT支持工具→PT）问题：触摸屏上电和计算机连接后无法下载画面程序，如何处理？原因分析：① 触摸屏方面的原因：a．NS系列，使用CX-Designer软件，在传输设置中选择传输方式串口或者USB等。

使用USB方式下载需要安装USB驱动程序；b．NT31（C）/631（C）系列，使用NTST软件，确认错误日志或者提示信息（PT 类型不匹配），根据提示信息正确修改。

下载时提示“Time Out”，电缆只能插在触摸屏的A口，触摸屏按任意两个对角进入系统菜单，选择传输模式。

前一次下载没有完成就中断，本次不能下载程序，进入系统菜单选择初始化。

1. C200HE/G/X,CQM1H,CJ和电脑（9针串口）连接的电缆线型号： (2)2．电池型号列表 (2)3. C200HE/G/X系列CPU尾注含义? (2)4. C200H-CPU01连计算机的电缆型号？ (3)5．C200Hα系列PLC的主要规格 (3)6．C200Hα系列的PLC都有内部时钟功能吗？ (3)7．C200H-CPU01该型号已停产，用什么PLC替代？ (4)8．C200Hα上面具体槽位和模块地址是怎么排列的? (4)9．C200H-SP001的模块如果插在底板上是否占地址？ (4)10．如何计算C200Hα所带的模块的电流消耗？ (4)11．C200Hα系列的通信板有几种？ (5)12．C200Hα是否支持协议宏功能？ (5)13．C200Hα系列是否支持DeviceNet现场总线?如何配置？ (5)14．C200H-AD001/AD002/AD003/DA001/DA002/DA003/DA004的规格 (6)15．C200H-TC□0□系列模块型命名规则？ (6)16．C200H-TS 系列模块型号如何定义？ (6)17．C200H-TS/TC模块有什么区别？ (7)18．C200H-TC模块上CT1和CT2端子连接什么设备？ (7)19．C200H-TS001/002模块上的冷端补偿电阻是否要另外购买？ (7)20．C200H-PID01/02/03之间的区别？ (7)21. CJ1M-CPU22内置IO的连接器型号？ (7)22. CJ1W-ID231的直接焊线的连接器型号？ (7)24．买CJ系列PLC的时候，需要同时购买CF卡吗？型号是什么？ (8)25．CJ系列PLC的电池型号是什么？ (8)26．CJ系列PLC上的小外设口如何转成232口？ (8)27．CJ系列PLC带扩展机架时需要哪些配置？ (8)28．CJ系列PLC需要另配端板CJ1W-TER01吗？ (8)29．CJ1有哪些电源模块？型号后带R和带C的有什么区别？ (9)30．CJ系列PLC普通I/O模块输入输出地址如何分配？ (9)31．CJ系列特殊模块的地址分配？（例举特殊模块和总线模块的地址分配） (9)32．CJ1M-CPU23、CJ1M-CPU22、CJ1M-CPU21内置16点地址如何分配？ (10)33．CJ1M-CPU21/22/23CPU的内置输入点是否附带连接器？ (10)34．CJ1M-CPU21/22/23CPU单元内置高速计数响应频率是多少？ (10)35．高速计数器当前值存储字的通道是多少？ (11)36．内置高速计数的软件复位位是什么？ (11)37．内置高速计数暂停位是什么？ (11)38．CJ1M-CPU21/22/23CPU单元内置脉冲输出频率及脉冲输出当前值存储地址是多少？ (11)39．CJ1M系列哪些CPU型号内置脉冲输出功能？内置几路脉冲输出？输出频率最大为多少？ (11)40．CJ1M内置脉冲输出，输出频率能否达到101Hz？ (12)41．CJ1M能否与CQM1/CPM/C200Hα做PC LINK通讯? (12)42．CJ1M-CPU13-ETN和CJ1M-CPU13配置有什么区别？ (12)43．CJ系列模拟量模块规格 (12)44．CJ系列PLC能带多少块模拟量模块？ (13)45．CJ1W-TC模块规格 (14)46．C200HW-PA204/C200HW-PA204S/C200HW-PA204R/C200HW-PA204C电源模块的区别？ (14)1. C200HE/G/X,CQM1H,CJ和电脑（9针串口）连接的电缆线型号：2．电池型号列表3. C200HE/G/X系列CPU尾注含义?-E为海外版(英文)-Z为本土增强版(日文),内部指令数比-E的多.-ZE为海外增强版(英文),内部指令数比-E的多,与-Z的CPU相同一般用户选用-E的CPU就可以了。

触摸屏常见故障及解决方法故障一：触摸偏差现象1：手指所触摸的位置与鼠标箭头没有重合。

原因1：安装完驱动程序后，在进行校正位置时，没有垂直触摸靶心正中位置。

解决1：重新校正位置。

现象2：部分区域触摸准确，部分区域触摸有偏差。

原因2：表面声波触摸屏四周边上的声波反射条纹上面积累了大量的尘土或水垢，影响了声波信号的传递所造成的。

解决2：清洁触摸屏，特别注意要将触摸屏四边的声波反射条纹清洁干净，清洁时应将触摸屏控制卡的电源断开。

故障二：触摸无反应现象：触摸屏幕时鼠标箭头无任何动作，没有发生位置改变。

原因：造成此现象产生的原因很多，下面逐个说明：① 表面声波触摸屏四周边上的声波反射条纹上面所积累的尘土或水垢非常严重，导致触摸屏无法工作；② 触摸屏发生故障；③ 触摸屏控制卡发生故障；④ 触摸屏信号线发生故障；⑤ 计算机主机的串口发生故障；⑥ 计算机的操作系统发生故障；⑦ 触摸屏驱动程序安装错误。

解决：① 观察触摸屏信号指示灯，该灯在正常情况下为有规律的闪烁，大约为每秒钟闪烁一次，当触摸屏幕时，信号灯为常亮，停止触摸后，信号灯恢复闪烁。

② 如果信号灯在没有触摸时，仍然处于常亮状态，首先检查触摸屏是否需要清洁；其次检查硬件所连接的串口号与软件所设置的串口号是否相符，以及计算机主机的串口是否正常工作。

③ 运行驱动盘中的COMDUMP命令，该命令为DOS下命令，运行时在COMDUMP后面加上空格及串口的代号1或2，并触摸屏幕，看是否有数据滚出。

有数据滚出则硬件连接正常，请检查软件的设置是否正确，是否与其他硬件设备发生冲突。

如没有数据滚出则硬件出现故障，具体故障点待定。

④ 运行驱动盘中的SAWDUMP命令，该命令为DOS下命令，运行程序时，该程序将寻问控制卡的类型、连接的端口号、传输速率，然后程序将从控制卡中读取相关数据。

请注意查看屏幕左下角的X轴的AGC和Y轴的AGC数值，任一轴的数值为255时，则该轴的换能器出现故障，需进行维修。

触摸屏和PLC应用存在的问题及其措施摘要：PLC的控制功能十分强大，而触摸屏能够提供友好的人机交互界面，将二者组合形成的控制系统不仅能够拓展PLC的性能，还能够减少开关数量，增加控制的可靠性和灵活性。

为了充分发挥触摸屏和PLC的功能，本文概述了触摸屏和PLC，对PLC应用存在的问题及其措施以及触摸屏和PLC组合应用存在的问题及其措施进行了简要分析。

关键词：触摸屏；PLC；应用；组合；问题；措施；科学技术水平的不断提高，人机界面被越来越广泛地应用到各领域中。

并且由于PLC控制器有着非常强大的功能和数据处理功能，使得PLC对操作界面的要求非常高，不仅要求操作界面简洁，还要求匹配度要高，而触屏技术的出现无疑是满足上述要求的重大突破。

并且触摸屏和PLC组合的广泛应用，大大降低了生产的成本，生产情况也能够更加直接得反馈给相关工作人员，提高了工作的效率。

因此为了充分发挥触摸屏和PLC组合的功能作用，以下就触摸屏和PLC组合应用存在的问题及其措施进行探讨。

一、触摸屏和PLC的概述触摸屏指的是可编程终端，其主要功能是对机械及生产过程中的相关参数进行设置，并显示相关数据，能够以动画的形式来模拟描绘机械及生产过程的自动化控制。

触摸屏一改传统控制中的键盘操作，替代了传统控制的显示器以及控制台。

PLC是以数字运算操作进行相关控制的电子系统，中文名称为可编程逻辑控制器，在PLC中有一种十分重要的设备，即可编程存储器，其能够实现相关内部程序的存储，同时能够执行面向用户的相关指令，例如算术操作指令、顺序控制指令、定时指令、逻辑运算指令等。

PLC能够通过对输入和输出模拟的形式来实现对相关机械以及生产过程的有效控制，随着科技的发展，PLC的控制范围不再仅仅局限于逻辑控制，其在工业自动化控制以及计算机集成制造系统中都有着重要的应用。

将触摸屏和PLC相互结合能够实现PLC功能的扩展，提升了PLC的可视化和灵活性，此外，二者的结合能够减少开关、按钮的使用，整个控制方便、简单、灵活。

标题FA自动化设备RFID系统CJ1W-V680C**上2个选择旋钮的作用？FA自动化设备RFID系统CJ系列的PLC最多能带几块CJ1W-V680？FA自动化设备RFID系统CS系列的PLC最多能带几块CS1W-V680？FA自动化设备RFID系统RFID产品由那几部分组成？FA自动化设备RFID系统RFID系统的基本构成？FA自动化设备RFID系统RFID选型要素？FA自动化设备RFID系统RFID有几种频段？FA自动化设备RFID系统RFID有几种频段?FA自动化设备RFID系统RFID载体有电池和没电池的区别？FA自动化设备RFID系统RFID载体有电池型和无电池型的区别？FA自动化设备RFID系统RFID中，所有的天线电缆是否都适合用于机械手臂上？FA自动化设备RFID系统RFID主要通讯标准有几种？FA自动化设备RFID系统RFID主要通讯标准有几种?FA自动化设备RFID系统V600-CA5D01/ CA5D02停产替代？FA自动化设备RFID系统V600-CA5D01-V2和V600-CA5D02-V2区别？FA自动化设备RFID系统V600-CA5D01的替代型号是什么？FA自动化设备RFID系统V600-CA5D01和CJ1W-V600的区别？FA自动化设备RFID系统V600-CA5D01和V600-CA5D02区别？FA自动化设备RFID系统V600-CA5D02的替代型号是什么？FA自动化设备RFID系统V600-CA5D02控制器中1:1通讯，和1:N通讯有什么区别？FA自动化设备RFID系统V600-CA5D02面板介绍？FA自动化设备RFID系统V600-CA5D系列响应命令中的结束代码列表？FA自动化设备RFID系统V600的数据载体是否可以用在V700系列的系统中？FA自动化设备RFID系统V600控制器232口管脚定义？FA自动化设备RFID系统V600系列中哪些数据载体是电池型的？FA自动化设备RFID系统V680-A-7527S-G3-EG和V680-A-7527S-G3-EG-S 区别？FA自动化设备RFID系统V680-CA1D/2D的替代型号是什么？FA自动化设备RFID系统V680-CA1D/CA2D 停产替代？FA自动化设备RFID系统V680-CA5D01-V2和V680-CA5D02-V2区别？FA自动化设备RFID系统V680-CA5D02-V2上RS-232C口定义？FA自动化设备RFID系统V680-CA5D02面板介绍？FA自动化设备RFID系统V680-CA5D系列响应命令中的结束代码列表：FA自动化设备RFID系统V680-CH1D需要配交流适配器供电，选其他厂商的交流适配器可以吗？FA自动化设备RFID系统V680-HA63A和V680-HA63B区别？FA自动化设备RFID系统V680-HS52-R与V680-HS52-W区别？FA自动化设备RFID系统V680和V600的载体是否可以兼容？产品类别全部文本常见问题目录（更新时间：2014年10月1日）FA自动化设备RFID系统V680控制器1:N通讯，上位机最多可以带多少个ID控制器？FA自动化设备RFID系统V680命令帧中“UID”的含义和作用？FA自动化设备RFID系统V680系列标签最大的内存是多大？FA自动化设备RFID系统V680在写指令到0030H至0100H的时候无法写入，反馈7D？FA自动化设备RFID系统V680在写指令到0030H至0100H的时候无法写入，反馈7D的原因？FA自动化设备RFID系统V680中要对数据载体进行数据的读取、写入，一种是以ASCII码方式，另一种是以16进制方式，现在要写1，2，3，4这样的数字，用哪一种？FA自动化设备RFID系统V700-D23P的替代型号是什么？FA自动化设备RFID系统标签是否能安装在金属上？FA自动化设备RFID系统哪个系列即能读条形码又能读二维码？FA自动化设备RFID系统哪个系列能检测弧面上的条码？FA自动化设备RFID系统欧姆龙主推RFID是哪些系列？FA自动化设备RFID系统什么是RFID？FA自动化设备RFID系统天线V680-H01只能配1CH的控制器？FA自动化设备RFID系统有时读写头读取载体会有不稳定现象，如：有时能读到有时又不能读到，为什么？FA自动化设备RFID系统原先使用V600系统，现用V680替换，但原命令帧不想改变，如何操作？FA自动化设备RFID系统V600 载体有电池和没电池的区别FA自动化设备机械自动化控制器NJ系列电源模块规格？FA自动化设备机械自动化控制器NJ模块NX-ID5342和NX-ID5442的区别？ NX-OD5121和NX-OD5256的区别？FA自动化设备机械自动化控制器CX-One软件。

欧姆龙PLC常见问题解决方案集锦二Q:串行通讯模块(CJ1W-SCU,CS1W-SCB,CP1W-CIF)RS232 口无法通讯A:1. 故障现象：模块上电后，通讯口无法与上位机通讯，通讯灯不闪（或闪烁不正常）。

2. 故障原因：（1）设置错误：①与电脑连接时，CPU 单元中设置的通信协议与CX-Programmer 软件中设置的通信协议不匹配。

②软件设置的通讯端口号与实际使用端口号不一致，如图所示，实际电脑中使用的通讯口为COM2，但CX-Programmer 网络设置中，通讯端口却误选为COM6。

（2）硬件损坏：通讯干扰、噪音干扰、静电等原因导致串口通讯芯片损坏。

（3）通讯电缆不匹配，一般由客户自制时内部针脚焊接不正确导致，建议购买OMRON正版通讯电缆。

3. 注意事项：（1）CP1W-CIF01/11 正确的设置方法：①根据串口使用方式正确设置拨码开关。

②通讯协议未知的情况下，可使用自动在线方式进行尝试连接。

附：CP1H 系列CPU 的DIP4，5 号开关设置方法：（2）CJ1W-SCU/CS1W-SCB 连接设置:①CJ1W-SCU/CS1W-SCB 默认协议为SysmacWay 连接，所以用CX-Programmer 软件新建工程时，网络类型选择SysmacWay 使用方式。

②通讯协议未知的情况下，可使用自动在线方式进行尝试连接。

③用户需改变通讯参数时，可以在I/O 表中双击该单元更改通讯设置，与上位机协议保持一致，如图所示：（3）软件通讯端口号与实际使用端口号保持一致。

（4）现场采取以下抗干扰措施：①通讯线与信号线使用屏蔽电缆，并可靠连接。

②通讯线与信号线应与大电流动力电缆分开布线。

③通讯状态下勿插拔通讯电缆。

④PLC 应与大功率或高频设备隔离安装。

⑤AC220V 电源可在输入端加隔离变压器；DC24V 电源, 请确保开关电源的输入电源勿与大功率设备的电源共地。

Q:CP1W-CIF41 模块ERROR 灯常亮A:1. 故障现象：CP1W-CIF41 插入CP1H 主模块后，ERR 灯常亮。
