威伦触摸屏与OMRON CJ、CS、CP PLC通信

欧姆龙CP1E系列PLC怎么与威纶通触摸屏通迅（组态软件EB8000）
欧姆龙CP1L与威纶通触摸屏MT6070IK通讯接口在哪
CP1L要在选件板接口处安装CP1W-CIF01（RS232通讯模块）才可以与人机进行通讯。

MT6070I有两个接口，都可以使用，但接线方法不一样，而且两个接口一个是9pin公头，另外一个是9pin母头，参看PLC 连接手册可以找到你想要的。

PLC连接手册在人机WEINVIEW软件的帮助里面有的。

OMRON cp1e 与威纶通触摸屏MT6070iH连接无响应
PLC中不需要写通讯程序。

CP1E与触摸屏连接，首先两者通讯协议以及通讯格式要设定一致。

然后触摸屏的显示都是在触摸屏程序中编写，PLC程序中加入触摸屏控制字程序部分就可以
如何通过触摸屏给欧姆龙plc（CP1E）的时间继电器给设定值触摸屏也是欧姆龙的。

怎么写。

触摸屏怎么设置。

用D（DM）存储器赋值，TIM 001 D0,在触摸屏输入D0值就可以了。

各位好，小弟碰到了上述问题，而且连接上的时候，触摸屏上老是显示"PLC NO Response"，像秒脉冲一样在闪烁；我已经把通讯比特率设置的比较高了，还有欧姆龙程序这边也设置成“监控”模式，还是不行；
跪求指教
那说明plc和触摸屏没连接上，意思是PLC无响应。

你检查PLC程序里的参数和触摸屏对PLC的通讯参数，必须是一致的。

TK6070软件用最新版本编译下载，应该就OK了。

我客户也遇到过这个问题。

威纶触摸屏和C P1E的串口的无线通讯说明-CAL-FENGHAI.-(YICAI)-Company One1威纶屏和CP1E的串口232/485的通讯例程说明例程概述：软件版本：EasyBuider8000 R2 Build 型号：OMRON（欧姆龙）CP1E 通讯端口：触摸屏COM1（RS232）；PLC使用232/485。

无线模块：DTD435M通讯模型：硬件连线：1，PLC和DTD434M2，触摸屏和DTD434M触摸屏使用232延长线直接与DTD434M模块的232接口（DB9）连接。

PLC设置：在PLC的编程环境CX One下所建立的工程里，设置【PLC的参数】，如下图所示在【PLC系统（2）】下选择【CH1】的协议为【专用协议通讯】，数据位为【8位】，校验位为【无校验】，停止位为【1位】，波特率为【9600】。

H/W类型选择【RS-485】，和数检查选中，传送控制顺序选择【格式一，CR，LF无】和组态得Form1对应，站号设置为和组态一致【01】，点击【结束设置】，在写入PLC时选中参数项即可。

写入完成后给PLC重新上一次电即可完成PLC的设置工作。

组态例程编写：首先安装好EasyBuild8000编程软件，双击打开，出现如下画面，这里我们选择编辑工具【EasyBuild80000】。

接下来这一步如下图所示，我们选择新文件，点击确定来新建一个工程。

紧接着软件会弹出如下画面，我们在这里型号处选择我们工程所使用的触摸屏的型号。

我们这里选择其中一种作为本次实验对象。

选择好触摸屏型号，点击确定后出现如下画面，我们在这里添加下位机设备（PLC），点击新增可添加。

点击完添加后会弹出设备属性，画面如下所示，然后选择PLC。

再选择PLC型号时，点击选择条，如下图在【OMRON Corporation】下选择【OMRON Host Link】点击确定即可。

确定后返回上一级菜单我们会看到COM口的属性设置，点击【设置】可进入COM口的属性设置界面，如下图所示，这里我们使用默认的【9600，N，8,1】。

PLC与触摸屏通讯手顺1.PLC与触摸屏通讯时需准备的东西PLC与触摸屏通讯时需要准备欧姆龙PLC型号是CJ2M-CPU35与NS5-SQ10B-ECV2的触摸屏，一台笔记本安装了欧姆龙软件，一条带有USB下载线，焊接一条欧姆龙PLC到触摸屏的通讯线，串口通讯线接线图如图1-1和1-2。

图1-1 PLC到触摸屏串口通讯线接线图图1-2 串口接线示意图2.PLC参数设置（1）在有欧姆龙软件电脑中打开CX-Programmer 软件，如图2-1图2-1 打开软件CX-programmer(1)点或者“文件中新建项目”新建一个工程，设备类型为CJ2M，设定中CPU类型为CPU35，网络类型为USB ,如图2-2、2-3和2-4。

图2-2 新建一个工程图2-3 选择PLC设备类型图2-4 选择CPU类型（2）I/O表和单元设置通讯参数设置点击“plc”下的在线工作图2-5 选择在线工作双击工程区中的新工程下的“I/O表和单元设置”，然后在弹出的对话框中，选择“选项”—“从PLC传送”，上传I/O表设置，如下图2-6图2-6 上传I/O表设置I/O表上传完成后，点击通讯单元CJ1W-SCU41-V1，然后设置NT LINK通讯参数图2-7设置通讯单元模块我们选用port2,通讯协议选用NT LINK图2-8 选择通讯参数参数设定如下，设置好参数点击下面的“传送[PC到单元]”图2-9 通讯参数设置（3）下载程序到PLC中点段1，编写程序图2-10 编程程序编写如下图2-11 程序点击“PLC”下的在线工作图2-12 在线工作点击，下载程序图2-13下载程序对要上传的模块进行打沟，点“确定”图2-14 上传选择3.NS触摸屏的参数设置点击NS触摸屏的任意两角进入系统菜单图3-1 进入系统设置点击通讯设置图3-2 通讯设置点箭头翻页，如下图3-3图3-3通讯设置页点右上角的箭头翻页，设置串口B的参数如图图3-4串口B参数PLC到触摸屏串口B参数设置，并写入图3-5 串口B设置参数打开CX-designer软件，把电脑与触摸屏用下载线连接，点新建一个工程，选择机型NS5-SQ10B-ECV2，文件名称：自定义也可以自己设定名称，然后点“通讯设置”进行通讯设置。

威纶触摸屏网口通讯两台plc 威纶触摸屏是一种先进的人机界面设备，广泛应用于工业自动化领域。

而PLC（可编程逻辑控制器）则是一个用于控制工程中机器或工艺过程的计算机。

浙江威纶电子科技有限公司是中国顶尖的威纶触摸屏制造商之一，他们的产品质量和可靠性备受业界认可。

在工业自动化系统中，PLC通常需要与威纶触摸屏进行通讯，以实现设备的监控和控制功能。

而网口通讯则是一种常见的PLC 与触摸屏之间的通讯方式。

它通过网络连接，实现数据传输和控制命令的交互。

威纶触摸屏和PLC之间的网口通讯需要经过一系列的配置和设置步骤。

首先，需要确保PLC和触摸屏处于相同的局域网中，可以通过IP地址相互访问。

然后，在威纶触摸屏的设置界面中，选择网口通讯方式，并填写PLC的IP地址和端口号。

接下来，需要在PLC的编程软件中，配置相关的通讯参数，确保与触摸屏的通讯协议一致。

通过网口通讯，威纶触摸屏可以实时监控PLC的状态和数据，并向PLC发送控制指令。

这为工业自动化系统的运行和维护提供了极大的方便。

例如，在一个自动化生产线上，威纶触摸屏可以显示每个设备的运行状态、温度和压力等数据，并可以通过界面上的按钮控制设备的启停和参数调整。

除了实时监控和控制功能之外，威纶触摸屏还可以记录和保存PLC的历史数据，为工程师和操作人员提供数据分析和故障排除的参考。

通过触摸屏界面的数据记录功能，可以方便地查看历史数据的变化趋势，比如温度曲线、产量统计等。

这对于工艺优化和质量控制具有重要的意义。

在网络安全方面，威纶触摸屏和PLC之间的网口通讯需要采取一些措施来保护数据的安全性。

首先，可以通过设置访问权限和密码保护来限制触摸屏的访问权限，防止未授权的用户进行操作。

其次，可以通过加密和数据压缩等手段，加强通讯数据的保密性和完整性。

此外，定期更新软件和固件，及时修复存在的安全漏洞也是必要的措施。

总之，威纶触摸屏和PLC之间的网口通讯在工业自动化领域起到了重要的作用。

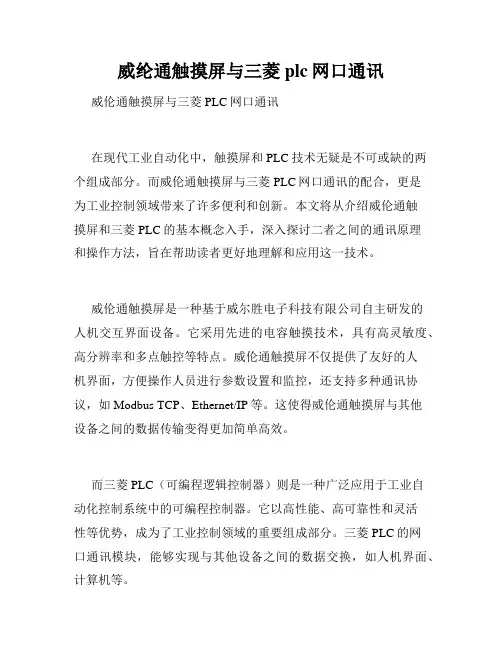

威纶通触摸屏与plc网口通讯的技术在现代工业控制领域中扮演着重要的角色。

通过触摸屏与PLC的联接，可以实现对工艺过程的实时监控和远程控制，提高工业生产的效率和灵活性。

本文将从基本原理、通讯协议以及应用案例三个方面对这一技术进行深入探讨。

首先，我们先来了解一下的基本原理。

触摸屏作为人机交互的界面，可以通过人的触摸操作来实现对PLC的控制指令输入。

而PLC作为控制器，负责接收触摸屏传来的指令并将其转化为控制信号，从而对现场设备进行控制。

两者之间的通讯通过网口进行，网口通讯采用的是以太网协议，可以实现触摸屏与PLC之间的数据传输和通讯。

其次，我们来讨论一下采用的通讯协议。

威纶通触摸屏支持多种通讯协议，常用的有Modbus TCP/IP协议和Ethernet/IP协议。

Modbus TCP/IP协议是基于TCP/IP协议栈的开放式通讯协议，支持多种数据类型的读写操作，适用于各种工控设备的连接。

Ethernet/IP协议是工业自动化领域常用的标准化通讯协议，可以实现工控设备之间的实时通讯和数据交换。

选择合适的通讯协议可以根据实际需求和设备的兼容性来决定。

最后，我们来看一下在实际应用中的案例。

以某汽车制造工厂为例，工厂内设备众多，数据量庞大，需要实现对生产线工艺的实时监控和远程控制。

通过技术，可以将各个设备的数据传输到触摸屏上进行显示和分析，同时可以通过触摸屏远程控制PLC对设备进行操作。

这样一来，操作人员无需亲临现场，就可以通过触摸屏实时监控工艺情况，快速定位故障并进行处理，大大提高了工厂的生产效率和运行安全性。

总结起来，技术在工业控制领域中发挥着重要的作用。

通过这一技术的应用，可以实现对工艺过程的实时监控和远程控制，提高工业生产的效率和灵活性。

在未来，随着工业自动化的不断发展，技术将会有更广泛的应用和发展空间。

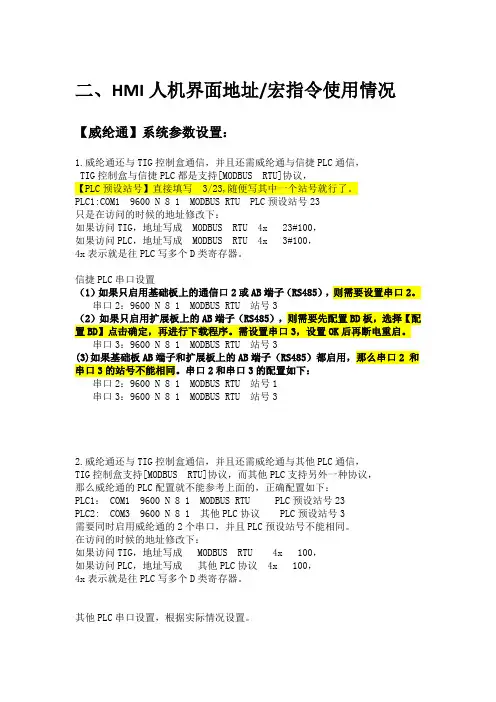

二、HMI人机界面地址/宏指令使用情况【威纶通】系统参数设置：1.威纶通还与TIG控制盒通信，并且还需威纶通与信捷PLC通信，TIG控制盒与信捷PLC都是支持[MODBUS RTU]协议，【PLC预设站号】直接填写3/23,随便写其中一个站号就行了。

PLC1:COM1 9600 N 8 1 MODBUS RTU PLC预设站号23只是在访问的时候的地址修改下：如果访问TIG，地址写成MODBUS RTU 4x 23#100，如果访问PLC，地址写成MODBUS RTU 4x 3#100，4x表示就是往PLC写多个D类寄存器。

信捷PLC串口设置（1）如果只启用基础板上的通信口2或AB端子（RS485），则需要设置串口2。

串口2：9600 N 8 1 MODBUS RTU 站号3（2）如果只启用扩展板上的AB端子（RS485），则需要先配置BD板，选择【配置BD】点击确定，再进行下载程序。

需设置串口3，设置OK后再断电重启。

串口3：9600 N 8 1 MODBUS RTU 站号3(3)如果基础板AB端子和扩展板上的AB端子（RS485）都启用，那么串口2 和串口3的站号不能相同。

串口2和串口3的配置如下：串口2：9600 N 8 1 MODBUS RTU 站号1串口3：9600 N 8 1 MODBUS RTU 站号32.威纶通还与TIG控制盒通信，并且还需威纶通与其他PLC通信，TIG控制盒支持[MODBUS RTU]协议，而其他PLC支持另外一种协议，那么威纶通的PLC配置就不能参考上面的，正确配置如下：PLC1： COM1 9600 N 8 1 MODBUS RTU PLC预设站号23PLC2: COM3 9600 N 8 1 其他PLC协议 PLC预设站号3需要同时启用威纶通的2个串口，并且PLC预设站号不能相同。

在访问的时候的地址修改下：如果访问TIG，地址写成MODBUS RTU 4x 100，如果访问PLC，地址写成其他PLC协议 4x 100，4x表示就是往PLC写多个D类寄存器。

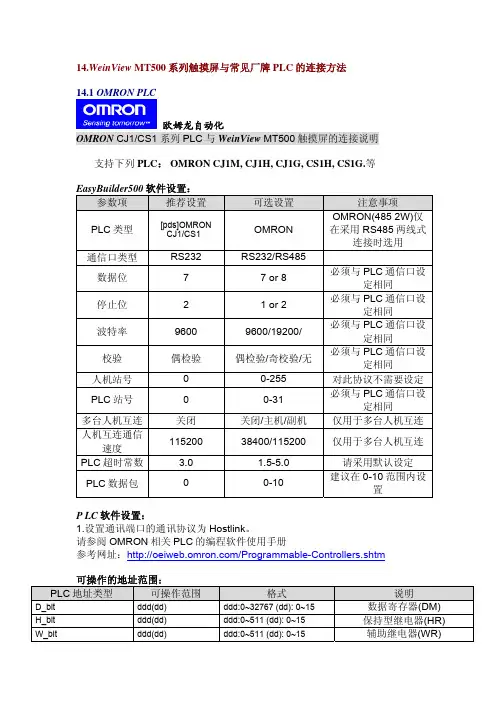

14.WeinView MT500系列触摸屏与常见厂牌PLC 的连接方法14.1 OMRON PLC欧姆龙自动化OMRON CJ1/CS1 系列PLC 与WeinView MT500触摸屏的连接说明支持下列PLC ： OMRON CJ1M, CJ1H, CJ1G, CS1H, CS1G.等EasyBuilder500软件设置：参数项 推荐设置 可选设置 注意事项PLC 类型 [pds]OMRONCJ1/CS1OMRON OMRON(485 2W)仅在采用RS485两线式连接时选用通信口类型RS232 RS232/RS485 数据位7 7 or 8 必须与PLC 通信口设定相同停止位2 1 or 2 必须与PLC 通信口设定相同波特率9600 9600/19200/ 必须与PLC 通信口设定相同校验 偶检验 偶检验/奇校验/无必须与PLC 通信口设定相同人机站号 0 0-255 对此协议不需要设定PLC 站号0 0-31 必须与PLC 通信口设定相同多台人机互连 关闭 关闭/主机/副机 仅用于多台人机互连 人机互连通信速度115200 38400/115200 仅用于多台人机互连PLC 超时常数 3.0 1.5-5.0 请采用默认设定PLC 数据包0 0-10 建议在0-10范围内设置P LC 软件设置：1.设置通讯端口的通讯协议为Hostlink 。

请参阅OMRON 相关PLC 的编程软件使用手册参考网址：/Programmable-Controllers.shtm可操作的地址范围： PLC 地址类型 可操作范围 格式 说明 D_bit ddd(dd) ddd:0~32767 (dd): 0~15 数据寄存器(DM) H_bit ddd(dd) ddd:0~511 (dd): 0~15 保持型继电器(HR) W_bit ddd(dd) ddd:0~511 (dd): 0~15 辅助继电器(WR)CIO_bitddd(dd)ddd:0~6143 (dd): 0~15IO 和内部继电器(CIO)A_bit ddd(dd) ddd:0~959 (dd): 0~15 辅助继电器(AR) T_bit ddd ddd:0~4095 时间继电器(TIM) C_bit ddd ddd:0~4095 计数器(CNT) D ddd ddd:0~32767 数据寄存器(DM) H ddd ddd:0~511 保持型寄存器(HR) W ddd ddd:0~511 数据寄存器(WR) CIO ddd ddd:0~6143 IO 和内部继电器(CIO) A ddd ddd:0~959 辅助继电器(AR) T ddd ddd:0~4095 定时器(TIM) C ddd ddd:0~4095 计数器(CNT)说明：D 表示十进制，B 表示位编码，范围为0 -15。

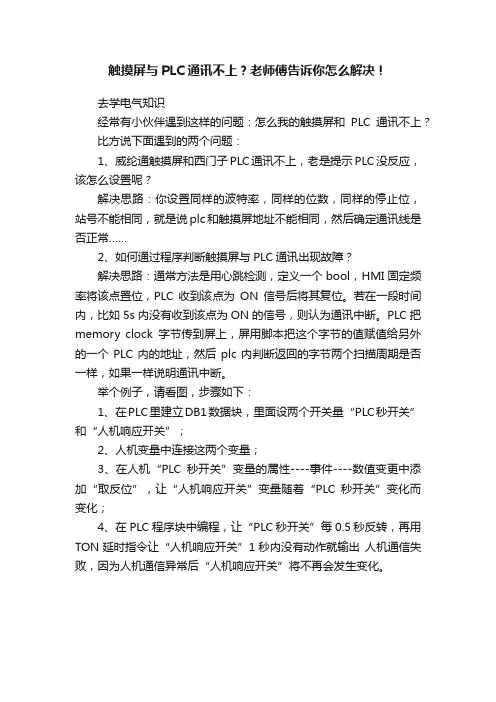

触摸屏与PLC通讯不上？老师傅告诉你怎么解决！去学电气知识经常有小伙伴遇到这样的问题：怎么我的触摸屏和PLC通讯不上？比方说下面遇到的两个问题：1、威纶通触摸屏和西门子PLC通讯不上，老是提示PLC没反应，该怎么设置呢？解决思路：你设置同样的波特率，同样的位数，同样的停止位，站号不能相同，就是说plc和触摸屏地址不能相同，然后确定通讯线是否正常……2、如何通过程序判断触摸屏与PLC通讯出现故障？解决思路：通常方法是用心跳检测，定义一个bool，HMI固定频率将该点置位，PLC收到该点为ON信号后将其复位。

若在一段时间内，比如5s内没有收到该点为ON的信号，则认为通讯中断。

PLC把memory clock字节传到屏上，屏用脚本把这个字节的值赋值给另外的一个PLC内的地址，然后plc内判断返回的字节两个扫描周期是否一样，如果一样说明通讯中断。

举个例子，请看图，步骤如下：1、在PLC里建立DB1数据块，里面设两个开关量“PLC秒开关”和“人机响应开关”；2、人机变量中连接这两个变量；3、在人机“PLC秒开关”变量的属性----事件----数值变更中添加“取反位”，让“人机响应开关”变量随着“PLC秒开关”变化而变化；4、在PLC程序块中编程，让“PLC秒开关”每0.5秒反转，再用TON延时指令让“人机响应开关”1秒内没有动作就输出人机通信失败，因为人机通信异常后“人机响应开关”将不再会发生变化。

好办法，拿走不谢哟~其实，市场上任何触摸屏与PLC通讯不上不外乎要确认四个问题：（1）plc参数和工程里的是否一致；（2）通讯线是否按照接线图的引脚接线；（3）工程里设置的com口在屏上接的时候是否正确；（4）参数和线确认OK，的情况下，看看是不是plc程序或是plc 的地址问题。

1先判断参数用PLC的编程软件接上PLC测试看看PLC的参数是多少，工程里设置的参数是否和测试出来的一致。

这里面有几个参数需要特别注意的：（1）通信口的设置：要确认清楚PLC连接触摸屏的COM1口还是COM2口；（2）设备类型：这个是最重要的，如果协议没选对的话，其他就不用说了；（3）连接方式：PLC跟触摸屏的连线，确认好是RS485，还是RS232C；（4）接口参数跟PLC站号：一定要跟PLC里面的设置一致。

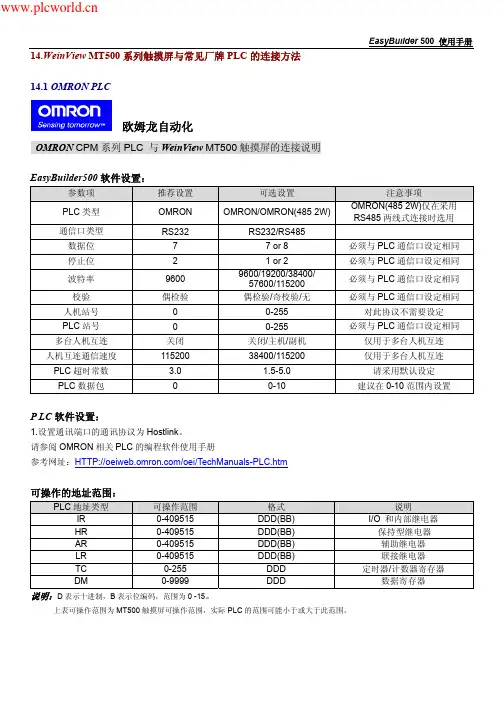

14.WeinView MT500系列触摸屏与常见厂牌PLC的连接方法14.1 OMRON PLC欧姆龙自动化OMRON CPM系列PLC 与WeinView MT500触摸屏的连接说明EasyBuilder500软件设置：参数项推荐设置可选设置注意事项PLC类型OMRON OMRON/OMRON(4852W)OMRON(485 2W)仅在采用RS485两线式连接时选用通信口类型RS232 RS232/RS485数据位7 7 or 8 必须与PLC通信口设定相同停止位 2 1 or 2 必须与PLC通信口设定相同波特率9600 9600/19200/38400/57600/115200必须与PLC通信口设定相同校验偶检验偶检验/奇校验/无必须与PLC通信口设定相同人机站号0 0-255对此协议不需要设定PLC站号0 0-255必须与PLC通信口设定相同多台人机互连关闭关闭/主机/副机仅用于多台人机互连人机互连通信速度115200 38400/115200 仅用于多台人机互连PLC超时常数 3.0 1.5-5.0 请采用默认设定PLC数据包0 0-10建议在0-10范围内设置P LC软件设置：1.设置通讯端口的通讯协议为Hostlink。

请参阅OMRON相关PLC的编程软件使用手册参考网址：/oei/TechManuals-PLC.htm可操作的地址范围：PLC地址类型可操作范围格式说明IR 0-409515 DDD(BB) I/O 和内部继电器HR 0-409515 DDD(BB) 保持型继电器AR 0-409515 DDD(BB) 辅助继电器LR 0-409515 DDD(BB) 联接继电器TC 0-255 DDD 定时器/计数器寄存器DM 0-9999 DDD 数据寄存器说明：D表示十进制，B表示位编码，范围为0 -15。

上表可操作范围为MT500触摸屏可操作范围，实际PLC的范围可能小于或大于此范围。

二、HMI人机界面地址/宏指令使用情况【威纶通】系统参数设置：1.威纶通还与TIG控制盒通信，并且还需威纶通与信捷PLC通信，TIG控制盒与信捷PLC都是支持[MODBUS RTU]协议，【PLC预设站号】直接填写3/23,随便写其中一个站号就行了。

PLC1:COM1 9600 N 8 1 MODBUS RTU PLC预设站号23只是在访问的时候的地址修改下：如果访问TIG，地址写成MODBUS RTU 4x 23#100，如果访问PLC，地址写成MODBUS RTU 4x 3#100，4x表示就是往PLC写多个D类寄存器。

信捷PLC串口设置（1）如果只启用基础板上的通信口2或AB端子（RS485），则需要设置串口2。

串口2：9600 N 8 1 MODBUS RTU 站号3（2）如果只启用扩展板上的AB端子（RS485），则需要先配置BD板，选择【配置BD】点击确定，再进行下载程序。

需设置串口3，设置OK后再断电重启。

串口3：9600 N 8 1 MODBUS RTU 站号3(3)如果基础板AB端子和扩展板上的AB端子（RS485）都启用，那么串口2 和串口3的站号不能相同。

串口2和串口3的配置如下：串口2：9600 N 8 1 MODBUS RTU 站号1串口3：9600 N 8 1 MODBUS RTU 站号32.威纶通还与TIG控制盒通信，并且还需威纶通与其他PLC通信，TIG控制盒支持[MODBUS RTU]协议，而其他PLC支持另外一种协议，那么威纶通的PLC配置就不能参考上面的，正确配置如下：PLC1： COM1 9600 N 8 1 MODBUS RTU PLC预设站号23PLC2: COM3 9600 N 8 1 其他PLC协议 PLC预设站号3需要同时启用威纶通的2个串口，并且PLC预设站号不能相同。

在访问的时候的地址修改下：如果访问TIG，地址写成MODBUS RTU 4x 100，如果访问PLC，地址写成其他PLC协议 4x 100，4x表示就是往PLC写多个D类寄存器。
