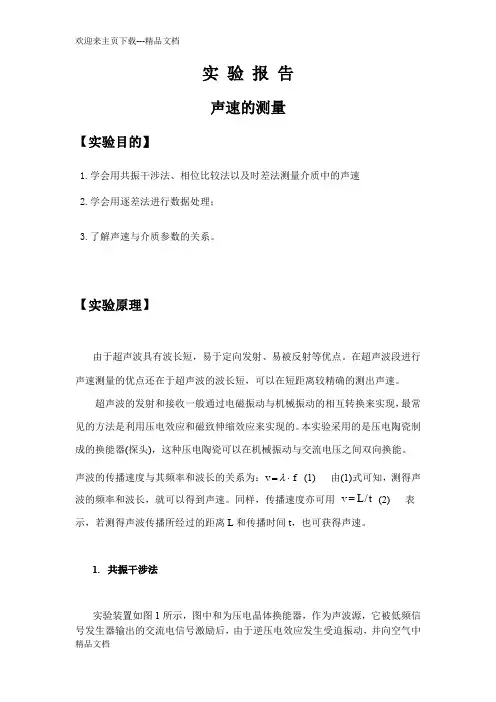

实 验 报 告声速的测量【实验目的】1.学会用共振干涉法、相位比较法以及时差法测量介质中的声速2.学会用逐差法进行数据处理；3.了解声速与介质参数的关系。
【实验原理】由于超声波具有波长短，易于定向发射、易被反射等优点。
在超声波段进行 声速测量的优点还在于超声波的波长短，可以在短距离较精确的测出声速。
超声波的发射和接收一般通过电磁振动与机械振动的相互转换来实现，最常 见的方法是利用压电效应和磁致伸缩效应来实现的。
本实验采用的是压电陶瓷制 成的换能器(探头)，这种压电陶瓷可以在机械振动与交流电压之间双向换能。
声波的传播速度与其频率和波长的关系为：v f λ=⋅ (1) 由(1)式可知，测得声波的频率和波长，就可以得到声速。
同样，传播速度亦可用 /v L t = (2) 表 示，若测得声波传播所经过的距离L 和传播时间t ，也可获得声速。
1. 共振干涉法实验装置如图1所示，图中和为压电晶体换能器，作为声波源，它被低频信号发生器输出的交流电信号激励后，由于逆压电效应发生受迫振动，并向空气中定向发出以近似的平面声波；为超声波接收器，声波传至它的接收面上时，再被反射。
当和的表面近似平行时，声波就在两个平面间来回反射，当两个平面间距L为半波长的整倍数，即(3)时，发出的声波与其反射声波的相位在处差(n=1，2 ……)，因此形成共振。
因为接收器的表面振动位移可以忽略，所以对位移来说是波节，对声压来说是波腹。
本实验测量的是声压，所以当形成共振时，接收器的输出会出现明显增大。
从示波器上观察到的电信号幅值也是极大值(参见图2)。
图中各极大之间的距离均为，由于散射和其他损耗，各级大致幅值随距离增大而逐渐减小。
我们只要测出各极大值对应的接收器的位置，就可测出波长。
由信号源读出超声波的频率值后，即可由公式(1)求得声速。
2.相位比较法波是振动状态的传播，也可以说是位相的传播。
沿波传播方向的任何两点同相位时，这两点间的距离就是波长的整数倍。
实验八 声速测量【实验目的】1．了解压电换能器的功能，加深对驻波及振动合成等理论知识的理解。
2．学习用共振干涉法、相位比较法和时差法测定超声波的传播速度。
3．通过用时差法对多种介质的测量，了解声纳技术的原理及其重要的实用意义。
【实验原理】在波动过程中波速V 、波长λ和频率f 之间存在着下列关系：λ•=f V ，实验中可通过测定声波的波长λ和频率f 来求得声速V 。
常用的方法有共振干涉法与相位比较法。
声波传播的距离L 与传播的时间t 存在下列关系：t V L •= ，只要测出L 和t 就可测出声波传播的速度V ，这就是时差法测量声速的原理。
1．共振干涉法（驻波法）测量声速的原理：当二束幅度相同，方向相反的声波相交时，产生干涉现象，出现驻波。
对于波束1：)/X 2t cos(A F 1λ•π-ω•=、波束2：()λ•π+ω•=/X 2t cos A F 2，当它们相交会时，叠加后的波形成波束3：()t cos /X 2cos A 2F 3ω•λ•π•=，这里ω为声波的角频率，t 为经过的时间，X 为经过的距离。
由此可见，叠加后的声波幅度，随距离按()λ•π/X 2cos 变化。
如图1所示。
压电陶瓷换能器1S 作为声波发射器，它由信号源供给频率为数千周的交流电信号，由逆压电效应发出一平面超声波；而换能器2S 则作为声波的接收器，正压电效应将接收到的声压转换成电信号，该信号输入示波器，我们在示波器上可看到一组由声压信号产生的正弦波形。
声源1S 发出的声波，经介质传播到2S ，在接收声波信号的同时反射部分声波信号，如果接收面（2S ）与发射面（1S ）严格平行，入射波即在接收面上垂直反射，入射波与发射波相干涉形成驻波。
我们在示波器上观察到的实际上是这两个相干波合成后在声波接收器2S 处的振动情况。
移动2S 位置（即改变1S 与2S 之间的距离），你从示波器显示上会发现当2S 在某些位置时振幅有最小值或最大值。

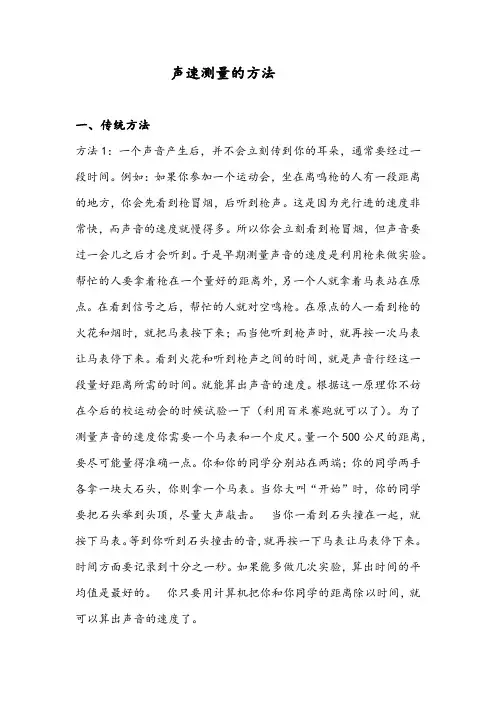

声速测量的方法一、传统方法方法1：一个声音产生后，并不会立刻传到你的耳朵，通常要经过一段时间。
例如：如果你参加一个运动会，坐在离鸣枪的人有一段距离的地方，你会先看到枪冒烟，后听到枪声。
这是因为光行进的速度非常快，而声音的速度就慢得多。
所以你会立刻看到枪冒烟，但声音要过一会儿之后才会听到。
于是早期测量声音的速度是利用枪来做实验。
帮忙的人要拿着枪在一个量好的距离外，另一个人就拿着马表站在原点。
在看到信号之后，帮忙的人就对空鸣枪。
在原点的人一看到枪的火花和烟时，就把马表按下来；而当他听到枪声时，就再按一次马表让马表停下来。
看到火花和听到枪声之间的时间，就是声音行经这一段量好距离所需的时间。
就能算出声音的速度。
根据这一原理你不妨在今后的校运动会的时候试验一下（利用百米赛跑就可以了）。
为了测量声音的速度你需要一个马表和一个皮尺。
量一个500公尺的距离，要尽可能量得准确一点。
你和你的同学分别站在两端；你的同学两手各拿一块大石头，你则拿一个马表。
当你大叫“开始”时，你的同学要把石头举到头顶，尽量大声敲击。
当你一看到石头撞在一起，就按下马表。
等到你听到石头撞击的音，就再按一下马表让马表停下来。
时间方面要记录到十分之一秒。
如果能多做几次实验，算出时间的平均值是最好的。
你只要用计算机把你和你同学的距离除以时间，就可以算出声音的速度了。
方法2：测量声音的速度还有一种利用回音来测量的方法：所谓回声，就是声音在传播的过程中碰到高大的障碍物被反射了回来，那么我们就可以根据这样的原理，站在离高墙较远的地方(事先测出你到高墙的距离）大声地喊一下，在你喊的同时按下秒表，当你听到自己的回声再按一下秒表，这样一来，你的喊声从你那儿到高墙打了一个来回，你只要把上面说的你跟高墙的距离除以测得的时间的一半，这声音的速度也就出来了（这里要注意的是因为人能分辨出自己的回声的时间间隔要超过0.1秒，声音有传播速度是340米每秒，所以你与墙的距离，至少不得少于17米才行,而且中间还不能有障碍物）。
