2019年gykc0005涂装作业指导书(电泳工序操作规程)

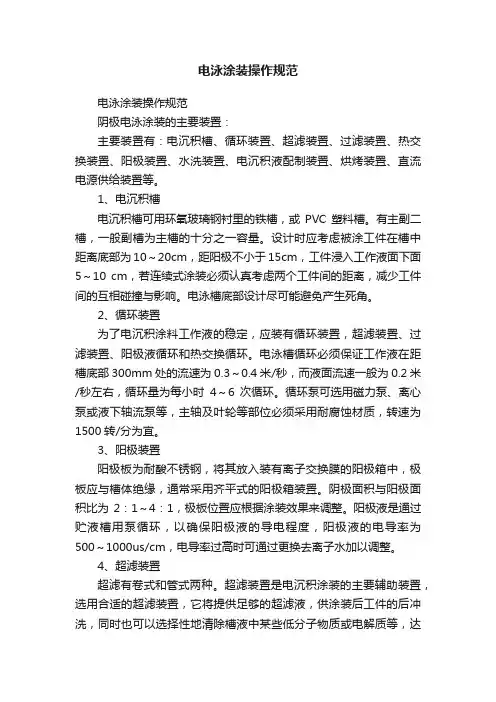

电泳涂装操作规范电泳涂装操作规范阴极电泳涂装的主要装置：主要装置有：电沉积槽、循环装置、超滤装置、过滤装置、热交换装置、阳极装置、水洗装置、电沉积液配制装置、烘烤装置、直流电源供给装置等。

1、电沉积槽电沉积槽可用环氧玻璃钢衬里的铁槽，或PVC塑料槽。

有主副二槽，一般副槽为主槽的十分之一容量。

设计时应考虑被涂工件在槽中距离底部为10～20cm，距阳极不小于15cm，工件浸入工作液面下面5～10 cm，若连续式涂装必须认真考虑两个工件间的距离，减少工件间的互相碰撞与影响。

电泳槽底部设计尽可能避免产生死角。

2、循环装置为了电沉积涂料工作液的稳定，应装有循环装置，超滤装置、过滤装置、阳极液循环和热交换循环。

电泳槽循环必须保证工作液在距槽底部300mm处的流速为0.3～0.4米/秒，而液面流速一般为0.2米/秒左右，循环量为每小时4～6次循环。

循环泵可选用磁力泵、离心泵或液下轴流泵等，主轴及叶轮等部位必须采用耐腐蚀材质，转速为1500转/分为宜。

3、阳极装置阳极板为耐酸不锈钢，将其放入装有离子交换膜的阳极箱中，极板应与槽体绝缘，通常采用齐平式的阳极箱装置。

阴极面积与阳极面积比为2：1～4：1，极板位置应根据涂装效果来调整。

阳极液是通过贮液槽用泵循环，以确保阳极液的导电程度，阳极液的电导率为500～1000us/cm，电导率过高时可通过更换去离子水加以调整。

4、超滤装置超滤有卷式和管式两种。

超滤装置是电沉积涂装的主要辅助装置，选用合适的超滤装置，它将提供足够的超滤液，供涂装后工件的后冲洗，同时也可以选择性地清除槽液中某些低分子物质或电解质等，达到槽液净化的目的。

当超滤液电导过高，可排放部分超滤液，更换去离子水，添加部分助溶剂和有机酸加以调整。

5、过滤装置为及时清除电沉积涂料工作液的杂质粒子，系统应设有过滤装置，一般有过滤筒和过滤袋二种。

6、烘烤装置烘烤装置须考虑对被涂材质的耐热及厚薄加以综合考虑。

为确保涂膜质量，可采用对流方式以提高热传导的效果，达到涂层颜色均匀的目的。

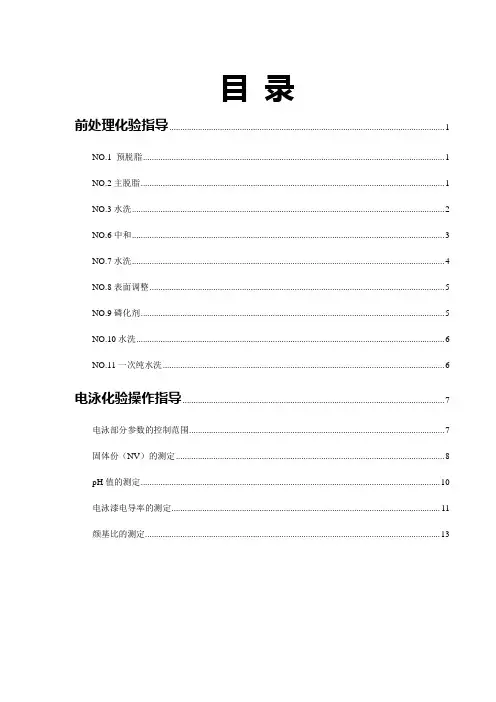

目录前处理化验指导 (1)NO.1 预脱脂 (1)NO.2主脱脂 (1)NO.3水洗 (2)NO.6中和 (3)NO.7水洗 (4)NO.8表面调整 (4)NO.9磷化剂 (5)NO.10水洗 (6)NO.11一次纯水洗 (6)电泳化验操作指导 (7)电泳部分参数的控制范围 (7)固体份（NV）的测定 (8)pH值的测定 (9)电泳漆电导率的测定 (10)颜基比的测定 (11)前处理化验指导NO.1 预脱脂使用药剂田林药剂TL-10A管理项目碱度：20-40 pt温度：55±5℃时间：3.5分钟投槽比例：TL-10A：2.5％测定方法：取工作液10ml放入250ml三角杯中。

加入酚酞指示剂3-5滴，用0.1N H2SO4标准溶液去滴定，颜色由红色变为无色时为滴定终点，所消耗0.1N H2SO4的标准溶液的毫升数即为碱度的浓度1ml=1pt 以每班二次测定调整为准药剂补给添加量（kg）=（标准浓度—测定浓度）×1.5 kg上升1pt/T×处理槽容积（43T）保养记录脱脂使用时间过长，油份含量过高时，脱脂液会老化（槽液油含量如超过3000ppm时），添加药剂效果亦不理想，此时需更换药剂NO.2主脱脂使用药剂田林药剂 TL-10B管理项目.碱度：20-40 pt温度：55±5℃时间：3.5分钟投槽比例：TL-10A：3.0％测定方法取工作液10ml放入250ml三角杯中。

加入酚酞指示剂3-5滴，用0.1N H2SO4标准溶液去滴定，颜色由红色变为无色时为滴定终点，所消耗0.1N H2SO4的标准溶液的毫升数即为碱度的浓度1ml=1pt药剂补给添加量（kg）=（标准浓度—测定浓度）× 1.5 kg 上升1pt/T×处理槽容积（43T）脱脂使用时间过长，油份含量过高时，脱脂液会老化（槽液油含量如超过3000ppm时），添加药剂效果亦不理想，此时需更换药剂NO.3水洗使用药剂自来水管理项目碱度：小于5 pt温度：RT时间：0.5分钟PH 值: 小于8测定方法取工作液10ml放入250ml三角杯中。

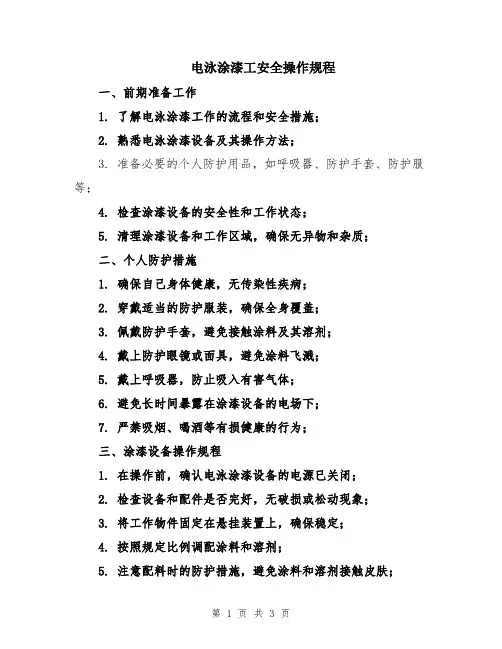

电泳涂漆工安全操作规程一、前期准备工作1. 了解电泳涂漆工作的流程和安全措施；2. 熟悉电泳涂漆设备及其操作方法；3. 准备必要的个人防护用品，如呼吸器、防护手套、防护服等；4. 检查涂漆设备的安全性和工作状态；5. 清理涂漆设备和工作区域，确保无异物和杂质；二、个人防护措施1. 确保自己身体健康，无传染性疾病；2. 穿戴适当的防护服装，确保全身覆盖；3. 佩戴防护手套，避免接触涂料及其溶剂；4. 戴上防护眼镜或面具，避免涂料飞溅；5. 戴上呼吸器，防止吸入有害气体；6. 避免长时间暴露在涂漆设备的电场下；7. 严禁吸烟、喝酒等有损健康的行为；三、涂漆设备操作规程1. 在操作前，确认电泳涂漆设备的电源已关闭；2. 检查设备和配件是否完好，无破损或松动现象；3. 将工作物件固定在悬挂装置上，确保稳定；4. 按照规定比例调配涂料和溶剂；5. 注意配料时的防护措施，避免涂料和溶剂接触皮肤；6. 将涂料倒入喷枪中，注意搅拌均匀；7. 确保喷枪的喷嘴定位正确，并调整喷射角度；8. 启动电泳涂漆设备，调整电量和电压；9. 在操作过程中，严禁触碰带电部件和导线；10. 注意机器运行和喷涂的平衡性，防止机器倾覆；11. 在操作结束后，关闭电源，进行清理和维护；四、现场安全1. 严禁在电泳涂漆区域内存放易燃易爆物品；2. 维持工作区域的整洁和干燥，避免滑倒和感电风险；3. 定期清理和更换过滤器和喷嘴，确保设备的正常运行；4. 在操作过程中，有义务及时发现和报告设备故障；5. 严格遵守操作规程，不得擅自操作或修理设备；6. 发现有安全隐患时，应立即采取相应的措施，确保人身和设备的安全；7. 警示标识和安全提示牌必须醒目可见，并按规定要求设置；五、应急处理1. 在发生涂料泄漏或溢出时，应立即采取措施将其清理干净；2. 发生设备故障或集聚有害气体时，应立即停止操作，并报告相关人员；3. 发生火灾时，应按现场火灾应急预案进行处理；4. 发生人身伤害时，应立即停工，并采取救助措施；5. 发生严重事故时，应立即报告上级主管部门，并采取相应的应急措施；六、职业健康和环保1. 定期进行职业健康体检，及时发现和治疗职业病；2. 遵守有关环保法规，合理使用和储存涂料和溶剂；3. 做好废液和废气的处理和处理，不得乱倒和排放；4. 做好设备的维护和保养，确保其正常工作和使用寿命；5. 定期开展职业健康和环保培训，提高员工的意识和素质；七、安全教育和培训1. 新员工入职前必须参加电泳涂漆设备的安全培训；2. 定期进行安全教育和培训，提高员工的安全意识和技能；3. 及时更新安全操作规程和相关文件；4. 对操作不规范或违反安全操作规程的员工进行纠正和督促；5. 建立健全安全报告制度，及时掌握和处理安全事件；以上是电泳涂漆工安全操作规程的主要内容，希望能对电泳涂漆工作人员的安全操作起到一定的指导作用。

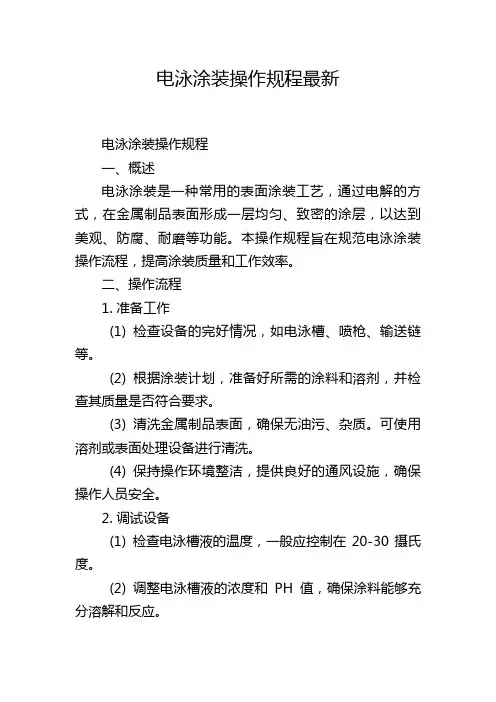

电泳涂装操作规程最新电泳涂装操作规程一、概述电泳涂装是一种常用的表面涂装工艺，通过电解的方式，在金属制品表面形成一层均匀、致密的涂层，以达到美观、防腐、耐磨等功能。

本操作规程旨在规范电泳涂装操作流程，提高涂装质量和工作效率。

二、操作流程1. 准备工作(1) 检查设备的完好情况，如电泳槽、喷枪、输送链等。

(2) 根据涂装计划，准备好所需的涂料和溶剂，并检查其质量是否符合要求。

(3) 清洗金属制品表面，确保无油污、杂质。

可使用溶剂或表面处理设备进行清洗。

(4) 保持操作环境整洁，提供良好的通风设施，确保操作人员安全。

2. 调试设备(1) 检查电泳槽液的温度，一般应控制在20-30摄氏度。

(2) 调整电泳槽液的浓度和PH值，确保涂料能够充分溶解和反应。

(3) 检查喷枪和输送链的运行状态，确保涂料能够均匀涂覆到金属制品表面。

3. 涂装操作(1) 将金属制品放置在输送链上，确保均匀间距，避免重叠和碰撞。

(2) 启动输送链，使金属制品进入电泳槽中。

(3) 通过操作面板调节电泳槽液的电流、电压、时间等参数，确保涂料均匀吸附在金属制品表面。

(4) 在涂料槽一侧设置喷枪，控制涂料的喷射速度和角度，使其均匀喷洒在金属制品表面。

(5) 涂装结束后，关闭输送链，取出已涂装的金属制品。

4. 涂后处理(1) 将涂装完成的金属制品进行固化，一般采用烘干或烘烤的方式，根据涂料的要求确定温度和时间。

(2) 对固化好的金属制品进行检查，看是否涂装均匀，是否有色差、气泡等问题。

(3) 将检查合格的金属制品进行包装和储存，确保涂装质量不受影响。

三、安全操作注意事项1. 操作人员必须穿戴防护服、手套和眼镜等个人防护装备，以保证安全。

2. 操作过程中禁止吸烟，以防发生火灾。

3. 涂料一旦溅入眼睛或皮肤，应立即用清水冲洗。

4. 涂装过程中严禁随意调整电流、电压和时间等参数，以免影响涂装效果和设备运行。

5. 涂装操作完毕后，及时清洁设备和工作区域，以免残留的涂料影响下一次的涂装效果。

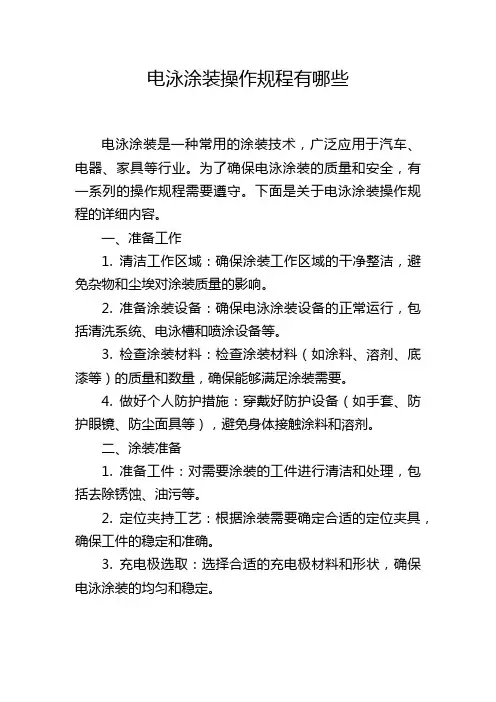

电泳涂装操作规程有哪些电泳涂装是一种常用的涂装技术，广泛应用于汽车、电器、家具等行业。

为了确保电泳涂装的质量和安全，有一系列的操作规程需要遵守。

下面是关于电泳涂装操作规程的详细内容。

一、准备工作1. 清洁工作区域：确保涂装工作区域的干净整洁，避免杂物和尘埃对涂装质量的影响。

2. 准备涂装设备：确保电泳涂装设备的正常运行，包括清洗系统、电泳槽和喷涂设备等。

3. 检查涂装材料：检查涂装材料（如涂料、溶剂、底漆等）的质量和数量，确保能够满足涂装需要。

4. 做好个人防护措施：穿戴好防护设备（如手套、防护眼镜、防尘面具等），避免身体接触涂料和溶剂。

二、涂装准备1. 准备工件：对需要涂装的工件进行清洁和处理，包括去除锈蚀、油污等。

2. 定位夹持工艺：根据涂装需要确定合适的定位夹具，确保工件的稳定和准确。

3. 充电极选取：选择合适的充电极材料和形状，确保电泳涂装的均匀和稳定。

4. 接地处理：保证工件和涂装设备的正确接地，避免静电干扰。

三、涂装操作1. 稀释涂料：按照涂料生产商的要求，将涂料稀释到合适的浓度，确保涂膜的质量和厚度。

2. 调整喷涂参数：根据涂装物体的形状和尺寸，调整喷涂设备的参数（如喷射压力、喷枪距离等），确保均匀涂装。

3. 喷涂工序：将工件放入电泳槽中，保证工件被液体完全覆盖，通过施加电流实现材料在工件表面的沉积。

4. 控制涂装时间：根据涂料的性质和工件的要求，控制涂装时间，避免涂膜过厚或过薄。

5. 防止过流现象：在涂装过程中，避免过流现象的出现，防止因过流引起的涂膜不均匀和工件损坏。

6. 涂装完毕后，根据需要对工件进行后处理，如烘干、烤漆等。

四、涂装质量控制1. 检查涂装质量：对涂装后的工件进行检查，包括涂膜的均匀性、颜色的一致性、附着力等。

2. 调整涂装参数：根据涂装质量的要求，调整涂装设备的参数，确保涂膜的质量达到标准。

3. 定期保养设备：定期清洗和维护涂装设备，确保设备的正常运行和涂装质量的稳定。

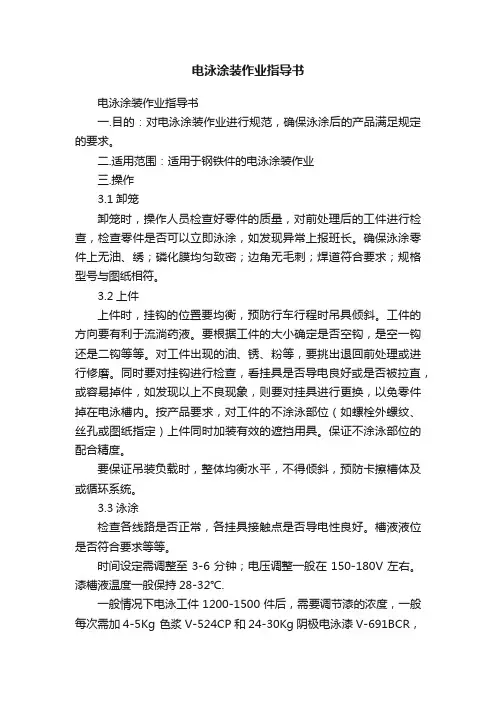

电泳涂装作业指导书电泳涂装作业指导书一.目的：对电泳涂装作业进行规范，确保泳涂后的产品满足规定的要求。

二.适用范围：适用于钢铁件的电泳涂装作业三.操作3.1卸笼卸笼时，操作人员检查好零件的质量，对前处理后的工件进行检查，检查零件是否可以立即泳涂，如发现异常上报班长。

确保泳涂零件上无油、绣；磷化膜均匀致密；边角无毛刺；焊道符合要求；规格型号与图纸相符。

3.2上件上件时，挂钩的位置要均衡，预防行车行程时吊具倾斜。

工件的方向要有利于流淌药液。

要根据工件的大小确定是否空钩，是空一钩还是二钩等等。

对工件出现的油、锈、粉等，要挑出退回前处理或进行修磨。

同时要对挂钩进行检查，看挂具是否导电良好或是否被拉直，或容易掉件，如发现以上不良现象，则要对挂具进行更换，以免零件掉在电泳槽内。

按产品要求，对工件的不涂泳部位（如螺栓外螺纹、丝孔或图纸指定）上件同时加装有效的遮挡用具。

保证不涂泳部位的配合精度。

要保证吊装负载时，整体均衡水平，不得倾斜，预防卡擦槽体及或循环系统。

3.3泳涂检查各线路是否正常，各挂具接触点是否导电性良好。

槽液液位是否符合要求等等。

时间设定需调整至3-6分钟；电压调整一般在150-180V左右。

漆槽液温度一般保持28-32℃.一般情况下电泳工件1200-1500件后，需要调节漆的浓度，一般每次需加4-5Kg 色浆V-524CP和24-30Kg阴极电泳漆V-691BCR，即色浆与电泳漆比列为1：6.3.4检查及下件品管员仔细检查工件的质量，检查有无针孔、挂花、气腔等不良现象，对产品零件要做到100%的全检，专人负责，不合格品遵循《不合格品控制程序》的规定，合格品上炉烘干。

所下工件，整齐地摆放在一起或挂在专用挂具上，摆放时注意摆放的方式，工件不得被划伤，碰伤；应确实保证工件在运输的过程中安全稳固，不碰伤，不散落。

3.5温度的控制温度一般控制在165-200℃之间，如遇零件的材料厚度超过2.0 mm,则适当调整线速，确保工件干燥彻底（待工件冷却后，用白布条沾丙酮反复擦拭10次，以布条不变黑为标准）。

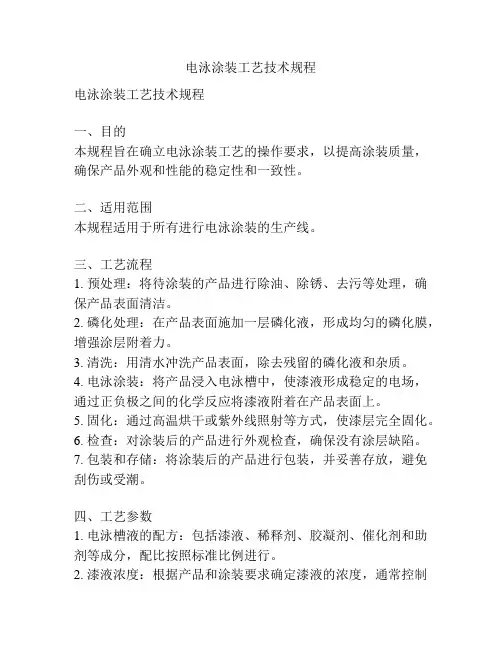

电泳涂装工艺技术规程电泳涂装工艺技术规程一、目的本规程旨在确立电泳涂装工艺的操作要求，以提高涂装质量，确保产品外观和性能的稳定性和一致性。

二、适用范围本规程适用于所有进行电泳涂装的生产线。

三、工艺流程1. 预处理：将待涂装的产品进行除油、除锈、去污等处理，确保产品表面清洁。

2. 磷化处理：在产品表面施加一层磷化液，形成均匀的磷化膜，增强涂层附着力。

3. 清洗：用清水冲洗产品表面，除去残留的磷化液和杂质。

4. 电泳涂装：将产品浸入电泳槽中，使漆液形成稳定的电场，通过正负极之间的化学反应将漆液附着在产品表面上。

5. 固化：通过高温烘干或紫外线照射等方式，使漆层完全固化。

6. 检查：对涂装后的产品进行外观检查，确保没有涂层缺陷。

7. 包装和存储：将涂装后的产品进行包装，并妥善存放，避免刮伤或受潮。

四、工艺参数1. 电泳槽液的配方：包括漆液、稀释剂、胶凝剂、催化剂和助剂等成分，配比按照标准比例进行。

2. 漆液浓度：根据产品和涂装要求确定漆液的浓度，通常控制在8-12%之间。

3. 电场电压：根据产品的形状和大小确定适当的电场电压，通常控制在100-400V之间。

4. 电极间距：根据产品的大小和形状确定电极间距，通常控制在30-60cm之间。

5. 涂装时间和温度：根据产品和漆液的性质确定涂装时间和温度，通常涂装时间为1-5分钟，温度为25-40℃之间。

五、操作规范1. 操作人员必须穿戴好工作服和防护手套，并按照操作规程进行操作。

2. 涂装前必须对设备进行检查和保养，确保设备处于良好的工作状态。

3. 遵守工艺参数，不得随意调整电场电压、电极间距和涂装时间等参数。

4. 注意保持电泳涂装槽液的清洁，定期更换和补充槽液。

5. 涂装后的产品必须进行检查，确保涂层质量符合要求。

6. 保持涂装车间的卫生清洁，禁止吸烟、喧哗和乱扔废弃物。

7. 定期对设备和工艺进行检验和维护，确保工艺稳定性和设备的正常运行。

六、质量控制1. 定期对涂装后的产品进行外观检查，包括涂层的均匀性、附着力和无缺陷。

电泳涂漆工安全操作规程1. 前言电泳涂漆是一种较为常见的表面处理技术，其主要应用于金属材料的表面涂装，例如汽车、机械等行业都经常使用这种涂漆方式。

在进行电泳涂漆操作时，往往需要接触高压电流和有害化学品，因此安全操作规程至关重要。

本文旨在为电泳涂漆工作人员提供一份完整的安全操作规程。

2. 操作前的准备2.1 穿戴防护装备电泳涂漆操作涉及到高压电流和有害化学品。

在开始操作前必须穿戴防护装备，包括导电防护服、绝缘手套、防毒面具、防滑鞋等。

2.2 检查涂装设备的安全性能在使用涂装设备之前，必须进行安全检查，确保设备的安全性能能够达到国家标准。

同时还需要检查不锈钢接地线和接地端子的连接是否可靠。

2.3 检查喷涂线路在进行电泳涂漆操作前，必须检查喷涂线路，排除可能存在的故障。

同时，确认电流稳定后，才能启动电泳涂漆设备。

2.4 对涂装机器进行清洁在使用涂装设备之前，必须对设备进行清洁。

将设备内部的残留物清除干净，以避免可能产生的短路和电流过大的情况。

3. 操作时的注意事项3.1 避免设备短路在电泳涂漆过程中，必须注意避免设备短路。

在喷涂的过程中，应离开喷涂器大约20厘米的距离，以避免导电体磨损导致短路。

3.2 避免触电电泳涂漆过程中涉及到高压电流，应格外注意电击的危险。

在操作前，需确定设备上的电源已经关闭，电容器上已经释放完电荷，才可以进入设备进行操作。

3.3 防止挤压和溅漆在操作中，应避免使用手指挤压阻塞涂料喷头。

此外，根据涂漆工艺要求，应按照喷涂方向从远到近进行喷涂，尽可能避免溅漆现象出现。

3.4 善于掌握气压控制在进行电泳涂漆过程中，需要善于掌握气压的控制，确保喷嘴的稳定性和均匀性。

同时，要注意调整合适的喷嘴和涂料针筒，确保喷涂的精准性和稳定性。

4. 操作后的注意事项4.1 关闭设备并清洗在使用涂装设备完成后，必须关闭设备并进行清洗，尤其是喷嘴、针筒必须清洁彻底。

此外，需要检查设备内部是否存在残留物或损坏的情况。

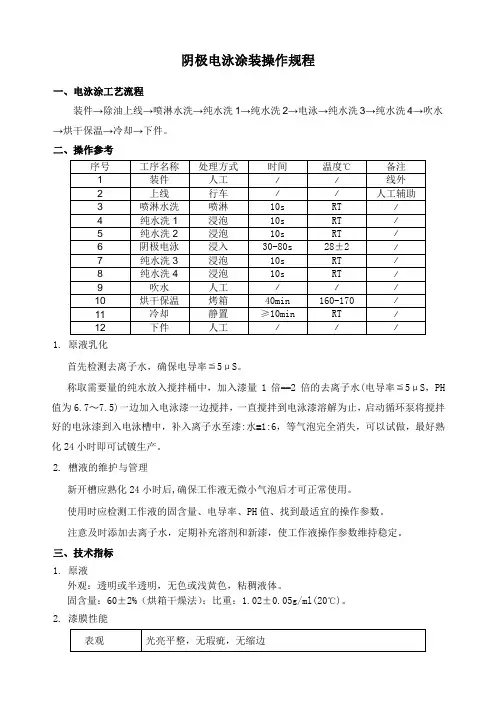

阴极电泳涂装操作规程
一、电泳涂工艺流程
装件→除油上线→喷淋水洗→纯水洗1→纯水洗2→电泳→纯水洗3→纯水洗4→吹水→烘干保温→冷却→下件。

二、操作参考
1. 原液乳化
首先检测去离子水，确保电导率≦5μS。

称取需要量的纯水放入搅拌桶中，加入漆量1倍--2倍的去离子水(电导率≦5μS，PH 值为6.7～7.5)一边加入电泳漆一边搅拌，一直搅拌到电泳漆溶解为止，启动循环泵将搅拌好的电泳漆到入电泳槽中，补入离子水至漆:水=1:6，等气泡完全消失，可以试做，最好熟化24小时即可试镀生产。

2. 槽液的维护与管理
新开槽应熟化24小时后,确保工作液无微小气泡后才可正常使用。

使用时应检测工作液的固含量、电导率、PH值、找到最适宜的操作参数。

注意及时添加去离子水，定期补充溶剂和新漆，使工作液操作参数维持稳定。

三、技术指标
1. 原液
外观：透明或半透明，无色或浅黄色，粘稠液体。

固含量：60±2%（烘箱干燥法）；比重：1.02±0.05g/ml(20℃)。

2. 漆膜性能
3.施工工艺参数
四、常见故障及处理方案
编制：审核：批准：。

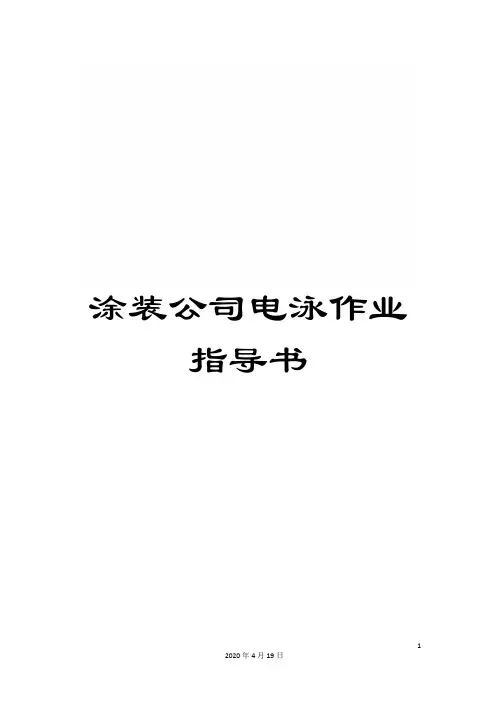

涂装公司电泳作业指导书MG212-廊坊市普元涂装有限公司电泳作业指导书GY-KC0005(电泳工序操作规程)批准:___________ 日期:____________审核:___________ 日期:____________校对:___________ 日期:____________制订:___________ 日期:____________12月电泳工序操作规程1、电泳1.1、目的本工序为阴极电泳涂装,电泳槽内设置阳极管,工件为阴极,在直流电场作用下,漆液中带正电荷的树脂离子夹带颜料向阴极移动,并在阴极(即工件)上脱去正离子,沉积为不溶于水的电泳漆膜,在电泳槽出口处设置槽上喷淋装置,用后道工序喷淋槽内的超滤水喷洗工件,可将工件外表面的大部分浮漆冲洗下来,重新回到电泳槽。
