配电柜操作规程与维修保养作业指导书

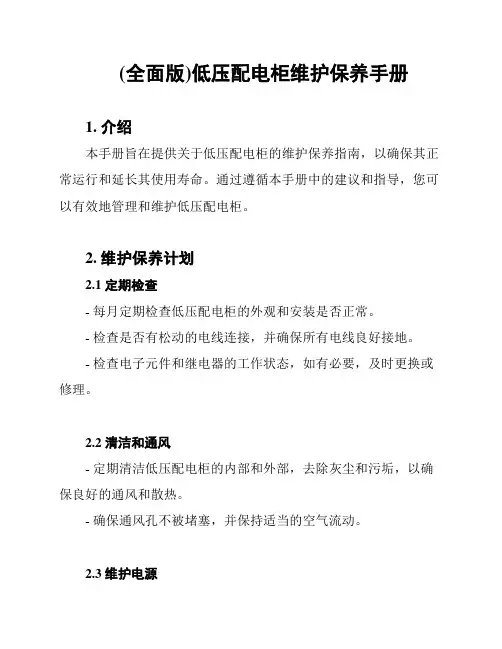

(全面版)低压配电柜维护保养手册1. 介绍本手册旨在提供关于低压配电柜的维护保养指南，以确保其正常运行和延长其使用寿命。

通过遵循本手册中的建议和指导，您可以有效地管理和维护低压配电柜。

2. 维护保养计划2.1 定期检查- 每月定期检查低压配电柜的外观和安装是否正常。

- 检查是否有松动的电线连接，并确保所有电线良好接地。

- 检查电子元件和继电器的工作状态，如有必要，及时更换或修理。

2.2 清洁和通风- 定期清洁低压配电柜的内部和外部，去除灰尘和污垢，以确保良好的通风和散热。

- 确保通风孔不被堵塞，并保持适当的空气流动。

2.3 维护电源- 定期检查电源输入和输出的电压和电流是否正常。

- 检查电流断路器和保险丝的状态，如有必要，进行维修或更换。

2.4 故障排除- 在发生故障时，首先检查低压配电柜是否有任何电源问题。

- 确保所有的电气连接都牢固且正确连接。

- 如无法解决故障，请联系专业人员进行修理。

3. 安全注意事项- 在进行维护保养工作前，务必切断电源并确保低压配电柜上的电压已消除。

- 在进行任何操作前，请佩戴适当的个人防护装备，如手套和安全眼镜。

4. 其他建议和注意事项- 定期对低压配电柜进行维修和检测，以确保其符合相关安全标准和法规要求。

- 不要修改或更改低压配电柜的内部结构或电气连接，以免引起安全问题。

- 在维护过程中，请始终参考制造商的指南和建议。

请按照上述维护保养手册来进行操作，并确保在维护过程中遵守安全规定和建议。

如需进一步帮助或有任何疑问，请联系专业人员。

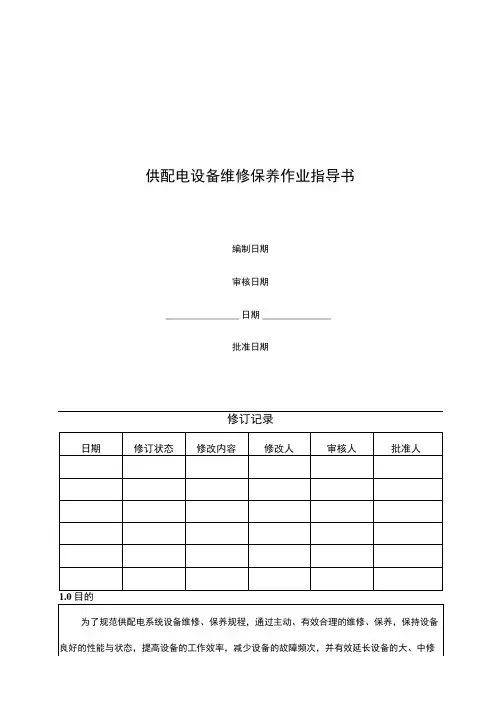

供配电设备维修保养作业指导书
编制日期
审核日期
________________ 日期_______________
批准日期
修订记录
周期，延长设备使用寿命，降低营运成本，特编制此指导书。

2.0宿用范Ig
适用于所辖范围内供配电系统设施设备维护保养作业规程和安全要求，指导专业人员对供配电设施设备维护保养工作。

3.0职责
3.1 工程管理部供配电组电工负责执行本作业指导书，并就执行情况及时上报。

3.2 工程管理部供配电主管负责制定本作业指导书，并组织、监督实施。

3.3 工程管理部经理负责作业指导书的审核，并检查、监督执行情况。

4.1弁考文件
4.1 《工程管理类标准》
4.2 《设施设备随机使用、维护说明、文件等》
4.3 《电业安全工作规程》
4.4 《国家电网公司电力安全工作规程》
4.2术语
5.1 技术措施：停电、验电、装设接地线、悬挂标示牌和装设遮拦。

5.2 组织措施：工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。

6.0工作内容
6.1 保养频率：高压每年一次，低压每年一次。

6.2 工作内容
6.2.1 设施设备除尘。

6.2.2 接头、螺丝、元器件紧固。

6.2.3 设施、设备检查、检修。

1.0 目的确保高低压配电柜的正常、安全运行。

2.0 范围适用于各物业管理服务中心辖区内高低压配电柜的维修保养。

3.0 职责3.1工程技术部制定保养制度，并组织培训。

3.2专业工程师定期现场监督与指导。

3.3物业管理服务中心工程主管组织实施。

3.4物业管理服务中心工程班长具体安排，工程人员具体操作。

4.0 工作规程4.1 保养前的准备工作4.1.1配电柜停电维修保养应提前一天通知物业管理服务中心前台停电起止时间。

4.1.2停电前做好一切准备工作，特别是工具的准备应齐全。

4.1.3由工程技术部专业工程师或工程主管负责统一指挥，力求参加保养的人员行动统一，分工合理，以便高效率完成工作。

4.1.4高压设备应填写《高压工作票》。

4.2 停电4.2.1断开柴油发电机的自动空气开关，把发电机控制开关处于“停止”位置，拆开蓄电池正、负极线，挂警告标识牌，以防发电机误发送电。

4.2.2逐级断开低压空气开关，然后断开变压器高压侧的负荷开关，确认断开位置后，合上接地开关，然后用锁锁住该高压柜，并悬挂“有人操作，禁止合闸”的标识牌。

4.2.3打开配电柜门，用试电笔检查低压母排是否处于停电状态。

4.2.4高压柜的停送电按照《高低压设备操作作业指导书》进行。

4.3 日常维修保养步骤4.3.1检查母线接头处有无变形，有无放电变黑痕迹，紧固联接螺栓，螺栓若有生锈应予更换，确保接头连接紧密。

检查母线上的绝缘子有无松动和损坏。

4.3.2用手柄把总空气开关从配电柜中摇出，检查主触点是否有烧熔痕迹，检查灭弧罩是否烧黑和损坏，紧固各接线螺丝，清洁柜内灰尘，试验机械的合闸、分闸情况。

4.3.3对各分开关进行检查，紧固各接线端子。

检查电流互感器、电流表、电度表的安装和接线，检查手柄操作机构的灵活可靠性，紧固空气开关进出线，清洁开关柜内（或开关）和配电柜后面引出线处的灰尘。

4.3.4保养电容柜时，应先断开电容柜总开关，用25m2以上导线把电容器逐个对地进行放电，然后检查并紧固接触器、电抗器、电容器的接线螺丝，接地装置是否良好，检查电容器有无胀肚现象，并用吸尘器清洁柜内灰尘。

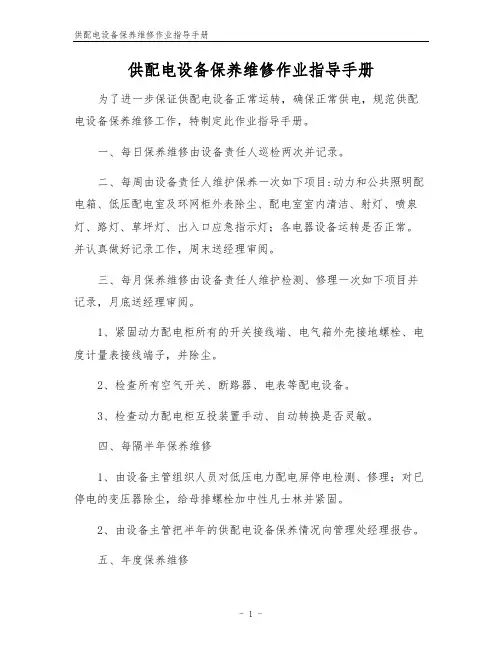

供配电设备保养维修作业指导手册为了进一步保证供配电设备正常运转，确保正常供电，规范供配电设备保养维修工作，特制定此作业指导手册。

一、每日保养维修由设备责任人巡检两次并记录。

二、每周由设备责任人维护保养一次如下项目:动力和公共照明配电箱、低压配电室及环网柜外表除尘、配电室室内清洁、射灯、喷泉灯、路灯、草坪灯、出入口应急指示灯；各电器设备运转是否正常。

并认真做好记录工作，周末送经理审阅。

三、每月保养维修由设备责任人维护检测、修理一次如下项目并记录，月底送经理审阅。

1、紧固动力配电柜所有的开关接线端、电气箱外壳接地螺栓、电度计量表接线端子，并除尘。

2、检查所有空气开关、断路器、电表等配电设备。

3、检查动力配电柜互投装置手动、自动转换是否灵敏。

四、每隔半年保养维修
1、由设备主管组织人员对低压电力配电屏停电检测、修理；对已停电的变压器除尘，给母排螺栓加中性凡士林并紧固。

2、由设备主管把半年的供配电设备保养情况向管理处经理报告。

五、年度保养维修
1、由设备主管组织设备责任人紧固所有配电柜开关、母排螺栓、详细检查、测试联络开关的电气、机械联锁装置，对开关机械转动部位加少量润滑油脂，清理电缆沟杂物并认真做好记录工作。

2、由管理处经理审核检测、修理记录。

六、每周、每月、每季、每隔半年、年度的维修保养记录需在《公用设施保养维修记录表》的"备注"栏内予以标明维修保养类别。

七、相关工作记录表格
《公用设施保养维修记录表》。

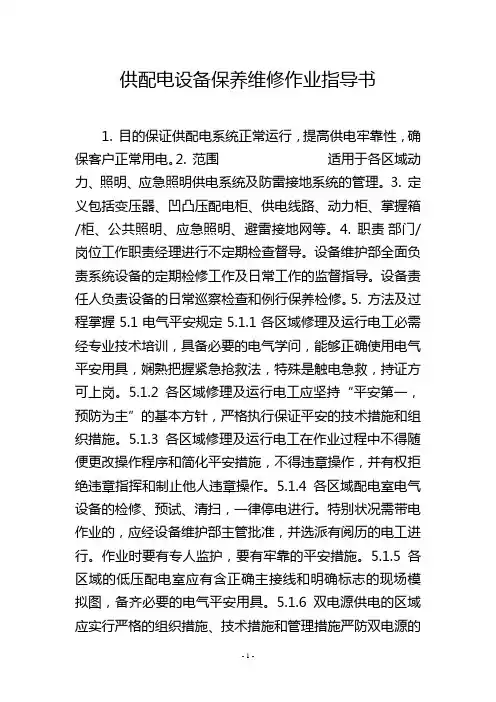

供配电设备保养维修作业指导书1.目的保证供配电系统正常运行，提高供电牢靠性，确保客户正常用电。

2.范围适用于各区域动力、照明、应急照明供电系统及防雷接地系统的管理。

3.定义包括变压器、凹凸压配电柜、供电线路、动力柜、掌握箱/柜、公共照明、应急照明、避雷接地网等。

4.职责部门/岗位工作职责经理进行不定期检查督导。

设备维护部全面负责系统设备的定期检修工作及日常工作的监督指导。

设备责任人负责设备的日常巡察检查和例行保养检修。

5.方法及过程掌握5.1电气平安规定5.1.1各区域修理及运行电工必需经专业技术培训，具备必要的电气学问，能够正确使用电气平安用具，娴熟把握紧急抢救法，特殊是触电急救，持证方可上岗。

5.1.2各区域修理及运行电工应坚持“平安第一，预防为主”的基本方针，严格执行保证平安的技术措施和组织措施。

5.1.3各区域修理及运行电工在作业过程中不得随便更改操作程序和简化平安措施，不得违章操作，并有权拒绝违章指挥和制止他人违章操作。

5.1.4各区域配电室电气设备的检修、预试、清扫，一律停电进行。

特别状况需带电作业的，应经设备维护部主管批准，并选派有阅历的电工进行。

作业时要有专人监护，要有牢靠的平安措施。

5.1.5各区域的低压配电室应有含正确主接线和明确标志的现场模拟图，备齐必要的电气平安用具。

5.1.6双电源供电的区域应实行严格的组织措施、技术措施和管理措施严防双电源的误并及倒送电。

5.1.7各区域若低压配电线路较长、用电负荷较集中，应隔段在“零线”上做重复接地，以防零线断路造成相线电压变化过大进而烧毁低压用电设备。

5.1.8全部电气设备的金属外壳接地、金属支架接地、零线重复接地，包括引线、接地桩、连接体的材料、截面积及接地阻值都必需符合规定要求，保证接地的牢靠程度。

5.1.9各种电气装置，包括配电箱/柜、电源开关、插头、插座等必需符合相应的标准。

带有接地插脚的插头、插座，在插合时应符合规定的接触挨次，防止误插入。

配电柜作业指导书
（-）适用范围
本操作规程适用于场站高低压配电柜作业。

（二）危险因素
人员触电、机械伤害。

（三）作业名称
高低压电柜操作。

（四）操作关键控制点
上下游电源断电、悬挂警示标牌、了解现场环境及设备情况。

（五）主要的人员、工具材料准备及安全防护设施配置
必须有专业资格证书、两人以上、电工服、绝缘靴、绝缘手套、绝缘电工工具。

（六）作业气候、环境要求
雷雨、大风、大雾、风雪等恶劣天气严禁作业。

（七）作业程序
（八）安全注意事项和应急措施
8.1登高作业应正确佩戴保险带、安全帽;
8.2电源停电，悬挂警示标牌、了解现场环境及设备情况；
8. 3必须有专业资格证书、两人以上、电工服、绝缘靴、绝缘手套、绝缘电工工具；
8. 4维修完毕清点工具，打扫现场；
8.5需要校验的电工工具，按要求定期校验，保证在有效期内使用；
8. 6维修完毕拆除维修接地线；
8. 7高压设备有一定的安全距离，严禁进入危险区域。

（九）作业记录、总结
做好维修记录，维修时间、更换设备型号，故障原因。

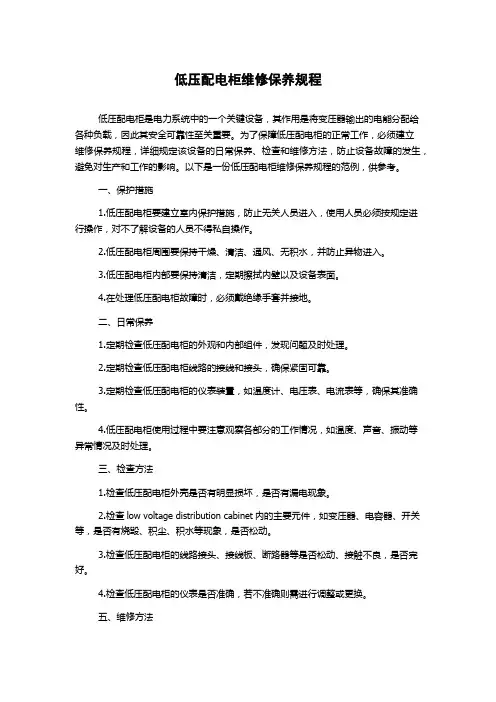

低压配电柜维修保养规程低压配电柜是电力系统中的一个关键设备，其作用是将变压器输出的电能分配给各种负载，因此其安全可靠性至关重要。

为了保障低压配电柜的正常工作，必须建立维修保养规程，详细规定该设备的日常保养、检查和维修方法，防止设备故障的发生，避免对生产和工作的影响。

以下是一份低压配电柜维修保养规程的范例，供参考。

一、保护措施1.低压配电柜要建立室内保护措施，防止无关人员进入，使用人员必须按规定进行操作，对不了解设备的人员不得私自操作。

2.低压配电柜周围要保持干燥、清洁、通风、无积水，并防止异物进入。

3.低压配电柜内部要保持清洁，定期擦拭内壁以及设备表面。

4.在处理低压配电柜故障时，必须戴绝缘手套并接地。

二、日常保养1.定期检查低压配电柜的外观和内部组件，发现问题及时处理。

2.定期检查低压配电柜线路的接线和接头，确保紧固可靠。

3.定期检查低压配电柜的仪表装置，如温度计、电压表、电流表等，确保其准确性。

4.低压配电柜使用过程中要注意观察各部分的工作情况，如温度、声音、振动等异常情况及时处理。

三、检查方法1.检查低压配电柜外壳是否有明显损坏，是否有漏电现象。

2.检查low voltage distribution cabinet内的主要元件，如变压器、电容器、开关等，是否有烧毁、积尘、积水等现象，是否松动。

3.检查低压配电柜的线路接头、接线板、断路器等是否松动、接触不良，是否完好。

4.检查低压配电柜的仪表是否准确，若不准确则需进行调整或更换。

五、维修方法1.更换故障的低压配电柜元件，如变压器、电容器、开关等，必须先断开电源，并在操作时戴绝缘手套。

2.定期进行低压配电柜的维修，包括清洁、紧固、调整等。

3.在维修时，需保证被维修的设备处于牢靠的拆卸和就位状态，避免对周围设备造成损害。

4.在需进行替换元件的情况下，应注意清洁工作，保证新旧元件之间的连接可靠。

总之，建立低压配电柜的维修保养规程，对保障设备的正常运行，避免设备故障的发生，从而保障生产和工作的稳定开展起到了关键的作用。

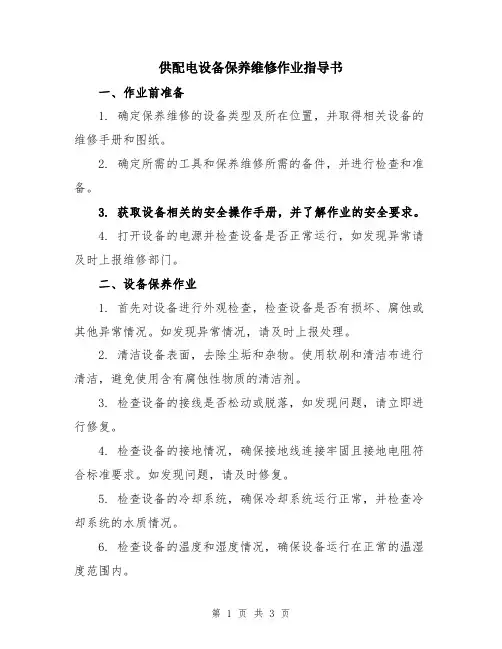

供配电设备保养维修作业指导书一、作业前准备1. 确定保养维修的设备类型及所在位置，并取得相关设备的维修手册和图纸。

2. 确定所需的工具和保养维修所需的备件，并进行检查和准备。

3. 获取设备相关的安全操作手册，并了解作业的安全要求。

4. 打开设备的电源并检查设备是否正常运行，如发现异常请及时上报维修部门。

二、设备保养作业1. 首先对设备进行外观检查，检查设备是否有损坏、腐蚀或其他异常情况。

如发现异常情况，请及时上报处理。

2. 清洁设备表面，去除尘垢和杂物。

使用软刷和清洁布进行清洁，避免使用含有腐蚀性物质的清洁剂。

3. 检查设备的接线是否松动或脱落，如发现问题，请立即进行修复。

4. 检查设备的接地情况，确保接地线连接牢固且接地电阻符合标准要求。

如发现问题，请及时修复。

5. 检查设备的冷却系统，确保冷却系统运行正常，并检查冷却系统的水质情况。

6. 检查设备的温度和湿度情况，确保设备运行在正常的温湿度范围内。

7. 检查设备的滤网和过滤器，确保滤网和过滤器没有堵塞和损坏情况。

如发现堵塞或损坏，请及时更换。

8. 检查设备的传感器和控制系统，确保传感器和控制系统的正常运行和准确性。

9. 检查设备的开关和按钮，确保开关和按钮的正常运行和可靠性。

10. 对设备进行润滑，根据设备手册的要求和润滑图示，进行润滑操作。

11. 进行设备的功能测试和性能验证，确保设备能正常运行，并记录测试结果和发现的问题。

12. 清理现场，保持工作区域整洁。

三、设备维修作业1. 根据设备的维修手册和图纸，确定维修的具体步骤和方法。

2. 执行维修前的安全操作，包括断电和断气源，并确保设备处于安全状态。

3. 根据维修手册的要求，检查设备的相关部件和部件组件，如发现问题，请及时进行修复或更换。

4. 进行设备的维修操作，包括清洁、调整、修复和更换部件。

严格按照维修手册的要求进行操作。

5. 在维修过程中，加强对设备的观察和监测，发现异常情况及时上报，并采取相应的措施进行处理。
