定压补水装置详细原理及调节方法

定压补水装置详细原理及调节方法基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能：( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统( 4 ) 定压补水装置未设开式贮热水箱的生活热水供应系统装置特点( 1 ) 定压补水装置配有微处理机，控制功能多。

精度高，定压点控制精度可达Δ P ＝± 。

( 2 ) 定压补水装置设定值可根据工程需要调整：定压值Pd ──如建筑加层 6m ，只要将 Pd 调高即可 ;定压精度Δ P ──可调到± 或± 或± …；冬季主要解决水升温膨胀，可将隔膜腔水位设定在低位。

反之夏季设定在高位；( 3 ) 定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。

( 4 ) 定压补水装置罐体有效容积率高达 90 ％──隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30 ％，即外形要大三倍。

( 5 ) 定压补水装置隔膜柔性极佳，挠曲疲劳试验达 45 万次，允许持续温度 70 ℃以下，短时间允许达120 ℃。

( 6 ) 定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能，当压力下降，稳定几秒(可设定)后水泵再予开动。

( 7 ) 定压补水装置水泵还设有强制起动──如 24 小时内水泵不运转，就会自动强制短时运转，亦可手动强制运转。

( 8 ) 定压补水装置补水配管中设有隔离阀──可确保补水不致逆流污染水源。

KLDY定压补水装置说明书,真空排气定压补水装置,落地式膨胀水箱KLDY定压补水装置操作使用说明书武汉市康伦给排水工程有限公司研制目录一、产品介绍 (3)二、产品工作原理 (3)三、产品主要特点 (3)四、产品型号说明 (4)五、产品技术数据表 (5)六、产品安装图 (6)七、产品性能曲线图 (8)八、安装、调试 (9)九、故障处理 (10)一、产品介绍：定压补水装置是一种稳压补水装置，广泛应用于空调、采暖系统，给水管网系统等，它可替代传统膨胀的水箱水罐，能减少泵的启动次数，可吸纳系统的部分水膨胀量，易于实现自动补水、自动排气、自动泄压和自动过压保护等。

二、产品工作原理：定压补水装置利用气体的可膨胀性进行工作。

它主要由囊式定压罐、水泵、压力开关、控制箱、安全阀、底座，以及连接管路等组成。

当系统内温度升高时水的体积增大时，系统压力增大，这时会有部分水进入囊式定压罐的胶囊中，胶囊膨胀会压缩罐内的气体，直到系统的压力和罐内的压力达到平衡为止。

当系统中水的体积减小，系统压力降低时，罐内的气体膨胀将囊中的水压回系统。

如果这些补水量仍不能满足系统需要水量，水泵启动补水。

水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。

电接点有两个设定压力点，一个是水泵启动压力P1，一个是水泵停止压力P2，P1、P2分别是系统最低定压点及最高工作压力。

当通过囊式定压罐补水后系统压力仍达不到P1时，控制箱控制水泵开启向系统补水，当补到系统压力和罐内压力大于P2时，水泵停止。

三、产品主要特点：1、一次充氮气，可保持长期使用。

2、罐体为密闭装置，气水不相接触，能保证水质不被外界污染。

3、占地面积少，投资省，安装快，操作管理和维修简便。

4、省去建筑物内的高位水箱，节约结构投资。

5、水罐起缓冲作用，可消除对管网的水锤影响。

6、自动控制、运行可靠。

7、调节系统水体由于温度波动而引起的膨胀及收缩──胀缩。

8、使系统某点压力恒定──定压。

定压补水装置详细原理及调节方法基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能：( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统( 3 ) 定压补水装置冬夏共用的双管、三管制空调水系统( 4 ) 定压补水装置未设开式贮热水箱的生活热水供应系统装置特点( 1 ) 定压补水装置配有微处理机，控制功能多。

精度高，定压点控制精度可达Δ P ＝± 。

( 2 ) 定压补水装置设定值可根据工程需要调整：定压值Pd ──如建筑加层 6m ，只要将 Pd 调高即可 ;定压精度Δ P ──可调到± 或± 或± …；冬季主要解决水升温膨胀，可将隔膜腔水位设定在低位。

反之夏季设定在高位；( 3 ) 定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。

( 4 ) 定压补水装置罐体有效容积率高达 90 ％──隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30 ％，即外形要大三倍。

( 5 ) 定压补水装置隔膜柔性极佳，挠曲疲劳试验达 45 万次，允许持续温度 70 ℃以下，短时间允许达120 ℃。

( 6 ) 定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能，当压力下降，稳定几秒(可设定)后水泵再予开动。

( 7 ) 定压补水装置水泵还设有强制起动──如 24 小时内水泵不运转，就会自动强制短时运转，亦可手动强制运转。

( 8 ) 定压补水装置补水配管中设有隔离阀──可确保补水不致逆流污染水源。

定压补水装置详细原理及调节方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March定压补水装置详细原理及调节方法基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能：( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;( 2)使系统某点压力恒定──定压;( 3)当系统发生泄漏时向系统补水──补水;本装置尚具备的另一持殊功能( 4)周期性的排析溶于水体的气体── 排气。

适用范围( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统( 2 )定压补水装置t ≤ 130 ℃的热水供热系统( 3 )定压补水装置冬夏共用的双管、三管制空调水系统( 4 )定压补水装置未设开式贮热水箱的生活热水供应系统装置特点( 1 )定压补水装置配有微处理机，控制功能多。

精度高，定压点控制精度可达Δ P ＝± 。

( 2)定压补水装置设定值可根据工程需要调整：定压值Pd ──如建筑加层 6m ，只要将 Pd 调高即可 ;定压精度Δ P ──可调到± 或± 或± …；冬季主要解决水升温膨胀，可将隔膜腔水位设定在低位。

反之夏季设定在高位；( 3 )定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。

( 4 )定压补水装置罐体有效容积率高达 90 ％──隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30 ％，即外形要大三倍。

( 5 )定压补水装置隔膜柔性极佳，挠曲疲劳试验达 45 万次，允许持续温度 70 ℃以下，短时间允许达120 ℃。

( 6 )定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能，当压力下降，稳定几秒(可设定)后水泵再予开动。

( 7 )定压补水装置水泵还设有强制起动──如 24 小时内水泵不运转，就会自动强制短时运转，亦可手动强制运转。

变频定压补水装置简介及操作规范变频调速定压补水装置，是在传统定压罐的基础之上发展起来的，是变频调速技术和膨胀水箱技术的结合。

其基本原理是根据传感器采集的系统的水压力变化，通过逻辑计算调整电源频率，平滑无级地调整补水泵转速，即调节补水量，以达到实现系统恒压点压力相对恒定的目的。

变频定压补水装置的频率和转速有一定的关系，我们可以用数学表达式表示出来。

电机频率与转速的关系为：n=60f(1-S)/P或f=nP/60(1-S)式中：n一水泵交流电机转速;f一电源频率，Hz;S一转差率，一般为5%左右;P一电机的极对数。

由上式可看出，当P、S一定时，水泵电机转速与输入电源的频率成正比；由水泵特性可知，水泵流量与转速成正比，所以调节电源频率即可直接调节补水泵流量，以调整系统内流体介质因为系统温度或泄漏等原因引起的压力变化。

定压补水装置（）在简单的了解了变频定压补水装置的一些信息后，下面将为您介绍变频定压补水装置的操作规范。

定压补水装置机组安装后，应设定电接点压力表上线P1和下限P2的压力数值，一般情况下，取P1=P2+（0.03 — 0.05）MPa，当系统压力低于下限压力P2时，电接点压力表反应，启动水泵，将水箱中的水压入罐及采暖循环水系统或供水系统中，直至该系统压力达到上限压力P1，自动切断水泵电源，停止补水或供水。

在采暖系统中，P2即为定压点，党系统压力小于P2时，补水泵向系统内补水，以确保系统压力定在P2，达到定压补水的目的。

而且，由于热水膨胀，是系通及气压罐中的压力迅速上升，党压力达到安全阀开启压力P3是，安全阀开启，降水泄出，迅速降低系统及罐内压力，起到了膨胀水箱的作用，所以这一机组能同时做到定压、补水、膨胀水箱三效合一。

一般情况下，取安全阀开启压力P3=P1+（0.02 — 0.04）MPa。

在供暖系统中，数字和用水量的不断消耗，管路中的压力会越来越小，当压力小于P2时，水泵再次启动。

关注润田，关注更多通风空调设备最新信息！！。

真空脱气定压补水装置工作原理真空脱气定压补水装置是一种用于工业设备中的补水系统，它的工作原理是通过利用真空脱气技术和定压控制技术来实现对设备的补水和排气。

本文将详细介绍该装置的工作原理及其应用。

一、工作原理真空脱气定压补水装置主要由真空脱气器、定压补水器、控制系统以及相关管路组成。

其工作流程如下：1. 脱气过程：当设备中存在气体或杂质时，打开真空脱气器的进气阀门，通过真空泵将设备内部的气体抽出，从而形成一定的真空度。

脱气过程中，真空脱气器内的气体被排放到大气中。

2. 定压补水过程：当设备内部的气体脱除干净后，关闭真空脱气器的进气阀门，打开定压补水器的进水阀门。

此时，补水器会根据设定的压力值，将水源中的水通过补水阀门补充到设备中，同时保持设备的压力在设定范围内。

3. 控制系统：整个补水过程由控制系统进行监控和调节。

控制系统通过传感器实时监测设备的压力和水位，并与设定值进行比较。

当设备的压力低于设定值时，控制系统会自动打开补水阀门，将水源补充到设备中，直到压力达到设定范围。

当设备的压力超过设定值时，控制系统会自动关闭补水阀门，停止补水。

二、应用真空脱气定压补水装置广泛应用于各种需要定期补水的工业设备中，特别是那些对水质要求较高的设备，如锅炉、蓄电池、冷却系统等。

其主要优点如下：1. 提高设备的工作效率：通过脱气过程，可以有效地将设备内部的气体和杂质排除，保持设备的正常运行。

定压补水过程中，设备的压力可以稳定在设定范围内，避免因补水不足或过多而导致设备故障。

2. 保护设备的安全性：真空脱气定压补水装置可以防止设备因为气体积聚而引发爆炸、腐蚀、结垢等问题，保证设备的安全运行。

3. 延长设备的使用寿命：通过定期排除设备内部的气体和杂质，可以减少设备的磨损和堵塞，延长设备的使用寿命。

4. 提高水质：真空脱气过程可以有效去除水中的氧气和其他溶解性气体，减少水中的杂质，提高水质。

总结：真空脱气定压补水装置通过真空脱气技术和定压控制技术，实现了对工业设备的补水和排气。

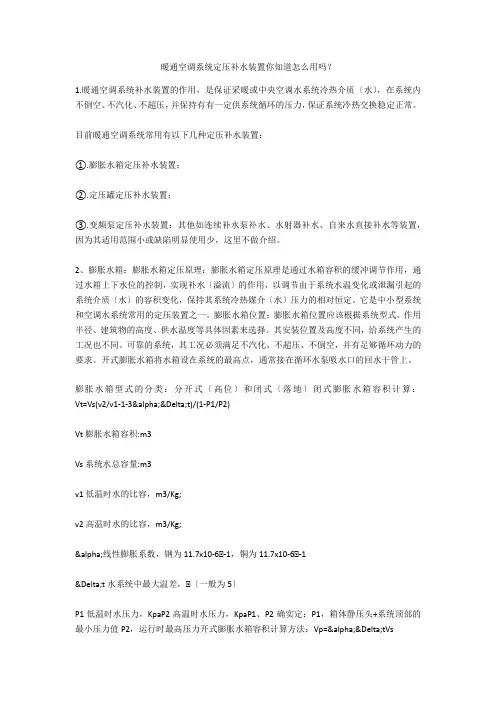

暖通空调系统定压补水装置你知道怎么用吗？1.暖通空调系统补水装置的作用，是保证采暖或中央空调水系统冷热介质〔水〕，在系统内不倒空、不汽化、不超压，并保持有有一定供系统循环的压力，保证系统冷热交换稳定正常。

目前暖通空调系统常用有以下几种定压补水装置：①.膨胀水箱定压补水装置；②.定压罐定压补水装置；③.变频泵定压补水装置；其他如连续补水泵补水、水射器补水、自来水直接补水等装置，因为其适用范围小或缺陷明显使用少，这里不做介绍。

2、膨胀水箱：膨胀水箱定压原理：膨胀水箱定压原理是通过水箱容积的缓冲调节作用，通过水箱上下水位的控制，实现补水〔溢流〕的作用，以调节由于系统水温变化或泄漏引起的系统介质〔水〕的容积变化，保持其系统冷热媒介〔水〕压力的相对恒定。

它是中小型系统和空调水系统常用的定压装置之一。

膨胀水箱位置：膨胀水箱位置应该根据系统型式、作用半径、建筑物的高度、供水温度等具体因素来选择。

其安装位置及高度不同，给系统产生的工况也不同。

可靠的系统，其工况必须满足不汽化、不超压、不倒空，并有足够循环动力的要求。

开式膨胀水箱将水箱设在系统的最高点，通常接在循环水泵吸水口的回水干管上。

膨胀水箱型式的分类：分开式〔高位〕和闭式〔落地〕闭式膨胀水箱容积计算：Vt=Vs(v2/v1-1-3αΔt)/(1-P1/P2)Vt膨胀水箱容积:m3Vs系统水总容量:m3v1低温时水的比容，m3/Kg;v2高温时水的比容，m3/Kg;α线性膨胀系数，钢为11.7x10-6℃-1，铜为11.7x10-6℃-1Δt水系统中最大温差，℃〔一般为5〕P1低温时水压力，KpaP2高温时水压力，KpaP1、P2确实定：P1，箱体静压头+系统顶部的最小压力值P2，运行时最高压力开式膨胀水箱容积计算方法：Vp=αΔtVsVp---膨胀水箱有效容积，m3α---水的体积膨胀系数,α=0.0006,1/℃Δt---系统内最大水温变化值，℃Vs---系统内的总水容量，m3说明：当水箱同时用于采暖和采冷时分别计算，取大值特点：〔1〕优点：它具有装置简单、平安、少维护、运行费用低、压力稳定、不用电等；可以有效消除系统非正常工况下的超压。

定压补水排气装置原理定压补水排气装置原理定压补水排气装置是工业生产中非常重要的一种装置，它能够控制整个生产过程中流体的稳定性，为生产过程带来诸多好处。

本文将就该装置的原理进行阐述。

一、定压补水排气装置的作用在工业生产中，流体是不断流动的，对于各种流体传递管道，例如水管、油管、气管等，管内往往会形成气袋，影响管道安装的效果。

而定压补水排气装置则能够在管道中控制气袋的存在，从而保障管道畅通。

其作用主要有以下几点：1. 补水在某些特殊情况下，系统内的流体容积会不断变化，流体的压力也会随之不断变化，而定压补水排气装置能够自动控制补充流体，使其保持一定的容积及压力。

2. 排气在系统启动时，由于管道内有空气，会影响流体的顺畅流动，因此需要排除空气。

定压补水排气装置能够有效地将总管道内的空气排除掉，保证管道的正常使用。

二、定压补水排气装置的原理定压补水排气装置的原理是通过重力调节液位高度，在一定的压力下及时补充流体，并通过排放装置将管内的空气排除调。

该装置主要由以下几个组成部分：1. 补水阀补水阀是定压补水排气装置中最核心的元件，其作用是补充流体。

补水阀内会使用一种特殊设计的液体积压，当管道内流体压力降低时，该液体会流入补水阀内抵消流体压力，从而使流体快速补充。

2. 排空阀排空阀是排气的重要装置，其内部设置了一个特殊的定位系统。

当管道内发生气袋现象，系统识别后，自动打开排空阀让空气排除掉。

3. 水箱水箱是重要的流体储存装置，通过水箱内部的液位高度来控制管内压力的变化，从而解决管道内压力变化的问题。

综上所述，定压补水排气装置的原理是通过低压状态下送水，中压状态下保持平稳的液位高度，高压状态下排气，从而达到管道流畅的目的。

三、注意事项1. 安装时，定压补水排气装置不能放置在管道过弯处，以免影响流体的正常运行。

2. 在使用定压补水排气装置时，要时常检查补水和排气阀的开启情况，确保装置的正常运行。

3. 定期检查补水阀的密封性，以免产生漏水等安全隐患。

常压定压补水排气装置的工作原理一、背景介绍常压定压补水排气装置是一种用于水系统的设备，主要用于补充水系统中的水分和排除气体。

它的工作原理是通过一系列的机械和电子装置，将水从外部补充到水系统中，并同时排除其中的气体，以维持水系统的正常运行。

二、工作原理常压定压补水排气装置的工作原理可以分为以下几个步骤：1. 水补水常压定压补水排气装置首先会检测水系统中的水位，如果水位低于设定的阈值，装置会启动水泵将外部的水补充到水系统中。

为了保证补水的稳定性，装置会根据水位的变化自动调节水泵的工作状态，以保持水位在设定的范围内。

2. 排气水系统中常常存在着气体，这些气体会对系统的正常运行造成影响。

常压定压补水排气装置会利用排气阀将水系统中的气体排出。

当水泵开始工作时，排气阀打开，气体通过排气阀自动排出。

排气过程中，装置会检测气体的排放情况，并根据需要调整排气阀的开启时间和频率，以确保系统中的气体被完全排除。

3. 压力控制在水补水和排气的过程中，常压定压补水排气装置会不断地检测水系统的压力。

如果水系统的压力低于设定的阈值，装置会自动启动水泵将水补充到系统中，直到达到设定的压力。

一旦系统的压力达到设定值，装置会停止补水，以避免过度补水导致水系统的压力过高。

4. 控制系统常压定压补水排气装置的工作过程由一个控制系统控制。

控制系统会根据水位、压力和气体排放情况等参数，自动调节水泵和排气阀的工作状态。

同时，控制系统还会对装置的运行情况进行监测和记录，以便及时发现和解决问题。

三、优势和应用常压定压补水排气装置具有以下优势和应用：1. 保持水系统的稳定运行常压定压补水排气装置能够自动补充水和排除气体，保持水系统的稳定运行。

它可以避免水位过低或者过高，压力不足或者过高等问题的发生，提高水系统的可靠性和稳定性。

2. 减少能源消耗常压定压补水排气装置能够根据实际需求自动调节水泵的工作状态，避免过度补水和能源浪费。

它能够有效地控制水系统的压力，减少能源消耗。

定压补水装置详细原理及调节方法一、定压补水装置的工作原理：1.传感器：传感器通常安装在系统的进水管道上，用于检测管道中的压力。

当压力低于设定值时，传感器会发送信号给控制器。

2.控制器：控制器是整个定压补水装置的核心部件，负责接收传感器的信号，并通过控制水泵的工作来补水和调节压力。

一般来说，控制器具有设定压力、显示压力和控制水泵工作等功能。

3.水泵：水泵是将水从供水管道中抽出并送入加压罐的装置。

水泵的工作由控制器控制，当控制器接收到传感器信号后，会启动水泵以补充水量并提高管道压力。

4.加压罐：加压罐是一个密闭的容器，用于储存水和保持系统的压力稳定。

当水泵工作时，加压罐会自动向管道中注入水，提高系统的压力。

当管道中压力达到设定值时，加压罐会停止注水。

二、定压补水装置的调节方法：1.设定压力：在定压补水装置的控制器上设定所需的压力值。

这个压力值应根据实际需求来确定，一般要考虑到供水系统的运行特点和水量的需求。

2.调节压力：根据实际情况，通过控制器上的调节按钮，逐渐调整设定压力值。

在调节的过程中，需要注意观察管道压力的变化，并及时调整设定压力值，直到满足要求为止。

3.维护保养：定压补水装置需要定期进行维护保养，以保证其正常工作。

包括定期清洁水泵和加压罐，检查传感器的工作状态，保持控制器的稳定。

此外，还要定期检查系统中的水量和压力，以及检查水泵和加压罐的工作情况。

总结起来，定压补水装置的工作原理是通过传感器检测压力信号，并通过控制器控制水泵的工作来补水和调节压力，加压罐则用于储存水和保持系统的压力稳定。

调节方法主要包括设定压力、调节压力和维护保养等步骤，通过适当的调节和维护，可以确保供水系统中的压力恒定，并补足系统中的水量。
