浅谈建筑防排烟系统新老规范对比

暖通供热、供燃气及通风与空调工程空调制冷通风供暖燃气地热盘管辐射供暖燃气红外线辐射供暖热风供暖、热空气幕散热器供暖换热站、锅炉房户式燃气炉供暖局部排风过滤与除尘有害气体净化建筑防排烟中央空调全空气系统中央空调风机盘管+新风分体空调氟利昂多联机空气源、地源、水源热泵机组溴化锂吸收式制冷水蓄冷、冰蓄冷燃气冷热电三联供冷藏冷库液化石油气人工媒气天然气建筑防排烟防烟排烟➢将烟气封闭在一定区域内，以确保疏散线路畅通，无烟气侵入。

➢将火灾时产生的烟气及时排除，防止烟气向防烟分区以外扩散。

自然通风机械加压送风自然排烟机械排烟➢开窗部位：楼梯间、(合用)前室、避难层(间)、避难走道。

➢控制要求：手动开启。

➢开窗部位：防火分区内需排烟的场所。

➢控制要求：自动、手动、温控释放等开启。

1.自然通风旧规新规06低规05高规18新烟规2.机械加压送风旧规新规06低规05高规18新烟规3.前室自然通风图示4.楼梯间自然通风图示地下室地上部份06低规18新烟规Part 01防烟5.机械加压送风量计算旧规新规05高规6.机械加压送风图示(合用)前室楼梯间7.机械加压送风系统计算风机安装：座地、吊装风机形式：离心、轴流风管净截面积BxH=计算加压送风量/3600/20土建风井净空：风管距后砌砖墙100mm ，距剪力墙150mm 。

风机房净面积10~15平方(约3.0m x 4.0m)同是送风或排风风机可合用机房，面积相应增大。

送风风机和排风(烟)风机不能合用机房。

风机房加压风井7.机械加压送风系统计算楼梯间(合用)前室楼梯间自垂百叶风口(常开)：风口截面积BxH=计算加压送风量/3600/7/N前室电控多叶送风口(常闭)：风口截面积Bx(H+250)=计算加压送风量/3600/7/31.自然排烟Part 02排烟旧规新规06低规05高规18新烟规18建规2.储烟仓清晰高度挡烟垂壁3.防烟分区挡烟垂壁低高规新烟规4.机械排烟量计算Part 02排烟旧规新规低高规18新烟规走道房间中庭高大空间5.机械排烟系统计算Part 02排烟主风管净截面积BxH=计算排烟量/3600/20土建风井净空：风管距后砌砖墙100mm，距剪力墙150mm 。

新防排烟规范标准条文总结针对2018防排烟新规范的出台，现对排烟规范重点部分做如下梳理, 重重点。

今年防排烟部分的考试分值肯定会有增加的趋势。

防烟系统，采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系 统。

排烟系统，采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。

建筑防烟排烟系统技术标准条款分布表首先，有必要明确的是: 两个系统的总称。

防排烟系统并不是单一系统，而是防烟系统和排烟系统红色部分是新防排烟规范主要变化内容1、防烟分区老规，防烟分区＜500m2新规，根净高有关，并增加了防烟分区恆边的要求净高＜3m T防烟分区＜500m2,长边＜24m 亦净高＜6m r防烟分区＜1000m2,长边幻6m 净高＞6m,防烟分区＜2000m2,长边w60nn 走道宽度＜2.5m?长边MOm老规，净高大于6m不划分防烟分区新规，净高大于9m不划分防烟分区2. 挡烟垂壁老规，梁底或吊顶下不小于500mm 新规，强调储烟仓厚度自然排烟，20%净高，不小于500mm 机械排烟，10%净高，不小于500mm 另需满足清晰高度（净高-储烟仓厚度）:净高s3m，净咼1/2以上净咼＞3m, 1.6m+0.1 / 争咼ZL3. 房间排烟老规，自然排烟2%,机械排烟60CMH/m2 新规，跟净高有关净高＜6m ,自然排烟2% ,机械排烟60CMH/m2,且不小于15000CMH净高＞6m,根据火灾模型计算排烟量自然排烟开窗面积根据排烟量和风速反推4、走道排烟老规，自然排烟2%,机械排烟60CMH/m2 新规，根据走道和周围房间排烟情况①仅走道排烟自然排烟，走道两侧各开窗2.0m2机械排烟，不小于13000CMH②走道和房间都排烟自然排烟2%,机械排烟60CMH/m23且不小于13000CMH5. 中庭排*老规，自然排烟5%,机械排烟根据换气次数4 次/h 或6次/h新规，根据周围场所排烟情况①周围场所都是机械排烟周围场所最大防烟分区120CMH/m2 ,且不小T107000CMH注：排烟量基本上就是107000CMH自然排烟开窗面积根据排烟量和风速反推②周围场所仅回廊排烟排烟量不小于40000CMH白铁裔而玉□未曰士侄州吐田□玉口呵彳圭G 堆概念防烟系统采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。

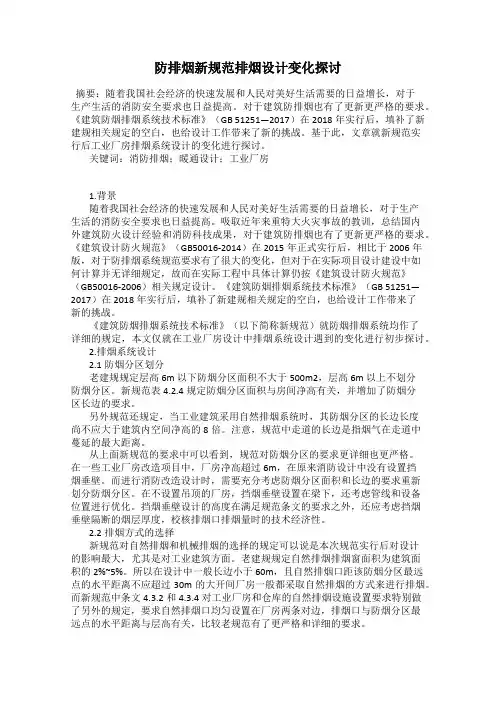

防排烟新规范排烟设计变化探讨摘要：随着我国社会经济的快速发展和人民对美好生活需要的日益增长，对于生产生活的消防安全要求也日益提高。

对于建筑防排烟也有了更新更严格的要求。

《建筑防烟排烟系统技术标准》（GB 51251—2017）在2018年实行后，填补了新建规相关规定的空白，也给设计工作带来了新的挑战。

基于此，文章就新规范实行后工业厂房排烟系统设计的变化进行探讨。

关键词：消防排烟；暖通设计；工业厂房1.背景随着我国社会经济的快速发展和人民对美好生活需要的日益增长，对于生产生活的消防安全要求也日益提高。

吸取近年来重特大火灾事故的教训，总结国内外建筑防火设计经验和消防科技成果，对于建筑防排烟也有了更新更严格的要求。

《建筑设计防火规范》（GB50016-2014）在2015年正式实行后，相比于2006年版，对于防排烟系统规范要求有了很大的变化，但对于在实际项目设计建设中如何计算并无详细规定，故而在实际工程中具体计算仍按《建筑设计防火规范》（GB50016-2006）相关规定设计。

《建筑防烟排烟系统技术标准》（GB 51251—2017）在2018年实行后，填补了新建规相关规定的空白，也给设计工作带来了新的挑战。

《建筑防烟排烟系统技术标准》（以下简称新规范）就防烟排烟系统均作了详细的规定，本文仅就在工业厂房设计中排烟系统设计遇到的变化进行初步探讨。

2.排烟系统设计2.1防烟分区划分老建规规定层高6m以下防烟分区面积不大于500m2，层高6m以上不划分防烟分区。

新规范表4.2.4规定防烟分区面积与房间净高有关，并增加了防烟分区长边的要求。

另外规范还规定，当工业建筑采用自然排烟系统时，其防烟分区的长边长度尚不应大于建筑内空间净高的8倍。

注意，规范中走道的长边是指烟气在走道中蔓延的最大距离。

从上面新规范的要求中可以看到，规范对防烟分区的要求更详细也更严格。

在一些工业厂房改造项目中，厂房净高超过6m，在原来消防设计中没有设置挡烟垂壁。

解读防排烟新规对建筑影响新版《建筑防烟排烟系统技术标准》(GB51251-2017)今天(8.1)实施，建筑总工受邀连夜加班淡定解读本规范对建筑专业影响。

1一、首先建筑专业的设计师要从“术语”开始了解新规:(建筑专业需要了解的内容如下)1. (2.1.1) 防烟系统通过采用自然通风方式，防止火灾烟气在楼梯间、前室、避难层(间)等空间内积聚，或通过采用机械加压送风方式阻止火灾烟气侵入楼梯间、前室、避难层(间)等空间的系统，防烟系统分为自然通风系统和机械加压送风系统。

2. (2.1.2)排烟系统采用自然排烟或机械排烟的方式，将房间、走道等空间的火灾烟气排至建筑物外的系统，分为自然排烟系统和机械排烟系统。

3. (2.1.3)直灌式机械加压送风无送风井道，采用风机直接对楼梯间进行机械加压的送风方式。

4. (2.1.4)自然排烟利用火灾热烟气流的浮力和外部风压作用，通过建筑开口将建筑内的烟气直接排至室外的排烟方式。

5. (2.1.5)自然排烟窗(口)具有排烟作用的可开启外窗或开口，可通过自动、手动、温控释放等方式开启。

6. (2.1.10)挡烟垂壁用不燃材料制成，垂直安装在建筑顶棚、梁或吊顶下，能在火灾时形成一定的蓄烟空间的挡烟分隔设施。

7. (2.1.12)清晰高度烟层下缘至室内地面的高度。

8. (2.1.16)排烟口机械排烟系统中烟气的入口。

9. (2.1.17)固定窗设置在设有机械防烟排烟系统的场所中，窗扇固定、平时不可开启，仅在火灾时便于人工破拆以排出火场中的烟和热的外窗。

10.(2.1.19)独立前室只与一部疏散楼梯相连的前室。

11.(2.1.20)共用前室(居住建筑)剪刀楼梯间的两个楼梯间共用同一前室时的前室。

12.(2.1.21)合用前室防烟楼梯间前室与消防电梯前室合用时的前室。

以上“术语”重点解释一下“共用前室”该术语必须了解《建筑设计防火规范》GB50016-2014内第5.5.10及5.5.28规定内的要求，内容如下:5.5.10高层公共建筑的疏散楼梯，当分散设置确有困难且从任一疏散门至最近疏散楼梯间入口的距离不大于10m时，可采用剪刀楼梯间，但应符合下列规定: 1 楼梯间应为防烟楼梯间; 2 梯段之间应设置耐火极限不低于1.00h的防火隔墙; 3 楼梯间的前室应分别设置。

新防排烟规范标准条文总结防烟系统采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。

排烟系统采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。

图文解析防烟系统>>>>设置部位1、防烟楼梯间及前室（安全性较高的安全出口）、消防电梯前室（灭火救援通道）；2、避难层（建筑内的安全区域，超过100米的公共建筑才有）。

作用：通过设置防烟措施，防止烟气进入防烟部位，确保防烟部位的人员不受烟气侵袭，为人员安全疏散和消防扑救创造条件。

>>>>方式1、自然通风方式楼梯间示例前室示例2、机械加压送风方式示例机械加压送风的立面图和平面图示例楼梯间加压送风口和竖井示例加压送风机及风管示例送风风机房电气控制柜示例前室送风口和竖井示例排烟系统>>>> 设置部位1、较长的疏散走道；2、有人停留或可燃物较多、面积较大的地上房间和地下室（这两项的具体标准因建筑定性而异，具体可参见建筑防火设计规范）；3、中庭。

由此可见，排烟系统的作用是将进入疏散走道的烟气排出室外，为人员疏散创造必要的安全条件。

>>>> 方式1、自然通风方式注：此处（房间和走道）的自然通风不同于楼梯间和前室的自然通风。

虽然它们的原理相同，但此处是作为排烟措施，而楼梯间和前室是作为防烟措施。

中庭示例走道示例2、机械排烟方式设置部位：按规范应设置排烟措施，但又不具备自然排烟条件的房间、走道、中庭。

原理示例水平机械排烟系统原理示例分区示例排烟口和手动开启装置示例排烟口手动开启装置示例中庭机械排烟示例排烟风机及风管示例排烟风机房电气控制柜示例排烟防火阀示例【附】防火阀与排烟防火阀的区别设有机械排烟系统的密闭场所如地下室还应设置补风用的送风系统：机械排烟的补风系统原理机械排烟系统的补风排烟系统在有困难时，可以和通风空调系统兼用，但应符合排烟系统的要求。

车库排风和排烟兼用系统。

新版《建筑防烟排烟系统技术标准》规范防火设计规范 (一)近年来，建筑防火问题成为了公共安全的敏感话题之一。

为应对防火需求，国家标准化委员会颁布新版《建筑防烟排烟系统技术标准》，旨在规范防火设计规范，提升建筑消防安全标准和系统建设水平。

一、强制性标准范围新版《建筑防烟排烟系统技术标准》依据我国国情，结合实际操作流程，对消防安全建设标准进行了重新制定。

此标准在国内所有民用建筑中的实施范围极为广泛，包括商业大厦、居住区、科研单位、宾馆酒店、培训机构及医疗机构等。

二、排烟系统的节能原则新标准注重绿色、低碳、节能的理念，采用新型材料和技术，实现排烟无负担。

此外，它还明确了排烟系统的核心功能、操作原理和特点，使得排烟系统的能效独具特色。

三、电梯室等防烟楼梯间的设计为避免电梯因起火而被雾化烟气粘在电梯间墙壁上，新标准要求电梯室内和楼梯间应设置防火帘，同时还要求要建设自然通风、排烟系统，加强疏散通道安全设计，确保人员避免受到烟雾影响。

四、建筑排烟设计流程新标准中还规范了排烟设计流程，包括消防产品的准备工作、规定须遵循的管线路径、烟道尺寸的测试、排烟设备的安装和排烟通风设备的运行方式等，奠定了规范化的基础。

五、标准的评估和实施新版《建筑防烟排烟系统技术标准》并不仅仅是纸上谈兵，它需要尽快落地、开始实施。

在评估排烟系统设备方面，新标准明确了必须进行现场检测，以便评估设施的运行状况，并对消防设施人员的培训做出明确要求，定期组织消防演练，提高消防安全培训素质。

六、细化不同场所的要求新标准针对不同类型的场所（如大型商场、剧院等）进行了详细规定，旨在为消防工作在组织和实施时提供更具体的指导。

这使得现有消防安全规定能够针对特定场所进行适当地调整和改进。

总之，新版《建筑防烟排烟系统技术标准》是我国防火安全领域的一项重要规定。

它不仅规范了室内防火系统，提高民众消防意识，还进一步加强了公共消防安全意识。

未来，相关部门应密切关注它的落地情况，并对方案进行适时改进。

建筑防烟排烟系统技术标准修订嘿，朋友们！今天咱得聊聊建筑防烟排烟系统技术标准修订这事儿，就像一场超级英雄给烟雾妖怪制定新规则的大戏。

以前的防烟排烟系统啊，就像一个不太灵光的守门员，有时候能拦住烟雾这个调皮捣蛋的小怪兽，有时候又被它轻松突破防线。

那烟雾就像个狡猾的小偷，总是趁着系统的漏洞，在建筑里横冲直撞，搞得大家乌烟瘴气的。

现在可不一样啦，这个标准修订就像是给烟雾妖怪戴上了一个更紧的“紧箍咒”。

新的标准就像一把超级精密的手术刀，把防烟排烟系统里的那些毛病和弱点一个个都挑出来，然后进行大改造。

比如说，以前有些通风口就像一个张着嘴巴打瞌睡的巨兽，烟雾跑出去的速度慢得像蜗牛爬。

新修订标准之后，通风口就得像火箭发射口一样，一旦有烟雾，就以最快的速度把它喷射出去。

而且啊，那些排烟管道就像是建筑的“排气管”，以前有些管道细得像根小吸管，怎么能快速排出大量烟雾呢？现在就得像拓宽高速公路一样，把管道加粗，让烟雾能风驰电掣般地被赶走。

对于防烟系统的密封性，以前就像是破了洞的气球，烟雾总是能从缝隙里钻进来。

现在可不行啦，新的标准要求密封性得像保险箱一样，严丝合缝，烟雾连一点机会都没有。

这个修订后的标准对那些建筑设计师来说，就像是一个严厉的老师在监督他们做作业。

以前可能还有点敷衍了事的设计，现在得像打造艺术品一样精心设计防烟排烟系统。

还有那些检测和维护要求，以前就像偶尔才想起来给花浇浇水一样随意。

现在呢，得像照顾婴儿一样精心，定时检查，稍有不对就得马上调整。

这一修订，就像给建筑里的人们穿上了一层更坚固的保护铠甲，让大家不再害怕烟雾这个“恶魔”的突然袭击。

就好像在烟雾的世界里给人们开辟了一个安全的小岛屿。

总的来说，建筑防烟排烟系统技术标准修订是一件超级棒的事儿，让建筑更安全，让大家可以在里面安心地生活和工作，再也不用担心被烟雾这个“捣蛋鬼”搞得晕头转向啦。

建筑防排烟新老规范若干条文对比及思考摘要：《建筑防烟排烟系统技术标准》GB51251-2017经住房城乡建设部以第1741号公告批准发布，于2018年8月1日起施行，改写了我国建筑防排烟系统无专项技术标准历史。

该规范实施，受到设计、消防检测、评估、审图和主管部门技术人员的高度关注和热烈讨论。

本文阐述了建筑防排烟新老规范若干条文的变化及不同之处，通过本文对工作人员在该系统设计、施工、检测、验收、安全监测、隐患排查等工作中可起到有效指导作用。

关键词：防烟、排烟、消防安全0引言2015年新建规[3]施行，将老高规[1]和老建规[2]整合，但新建规[3]只对防烟和排烟系统设置场所进行规定。

新建规施行后三年之久，我国第一部防排烟系统专项技术标准《建筑防烟排烟系统技术标准》GB 51251 [4]才颁布实施。

在此期间，公安部出台《关于执行新版消防技术规范有关问题的通知》，要求新、改、扩建建筑工程防排烟系统设置场所的设计审核和验收按新建规执行，其他系统仍执行老高规和老建规。

在这种背景下，造成各类人员对防排烟系统新条款掌握困难且存在使用过程新老规范条款混淆，导致工程返工、经济损失以及该系统先天缺陷等情况发生。

1防排烟系统设置场所新老规范对比分析1.1防烟系统设置场所新老规范对比分析新建规8.5.1条：建筑高度不大于50m的公共建筑、厂房、仓库和建筑高度不大于100m的住宅建筑，当其防烟楼梯间的前室或合用前室符合或时，楼梯间可不设置防烟系统：前室或合用前室采用敞开的阳台、凹廊；前室或合用前室具有不同朝向的可开启外窗，且可开启外窗的面积满足自然排烟口的面积要求。

老高规8.2.3条: 防烟楼梯间前室或合用前室，利用敞开的阳台、凹廊或前室内有不同朝向的可开启外窗自然排烟时，该楼梯间可不设防烟设施。

老建规9.1.2条：防烟楼梯间应设置防烟设施。

对比思考：老高规对楼梯间设置机械防烟设施未考虑高度限制条件；老建规对防烟楼梯间设置机械防烟设施未考虑自然排烟和高度限制条件。

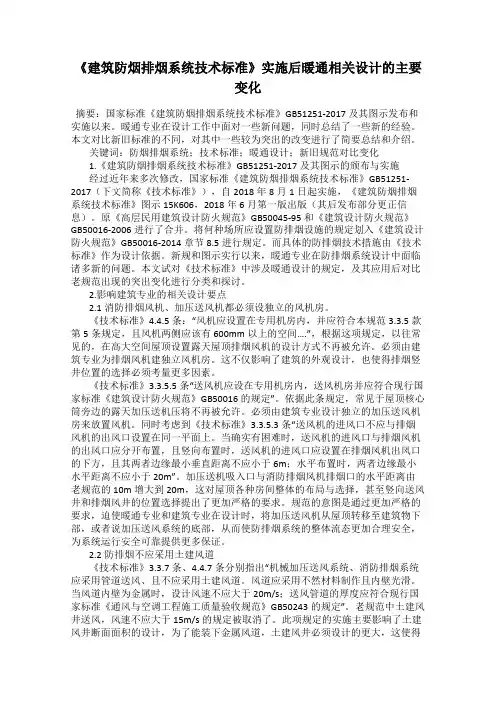

《建筑防烟排烟系统技术标准》实施后暖通相关设计的主要变化摘要：国家标准《建筑防烟排烟系统技术标准》GB51251-2017及其图示发布和实施以来。

暖通专业在设计工作中面对一些新问题，同时总结了一些新的经验。

本文对比新旧标准的不同，对其中一些较为突出的改变进行了简要总结和介绍。

关键词：防烟排烟系统；技术标准；暖通设计；新旧规范对比变化1.《建筑防烟排烟系统技术标准》GB51251-2017及其图示的颁布与实施经过近年来多次修改，国家标准《建筑防烟排烟系统技术标准》GB51251-2017（下文简称《技术标准》），自2018年8月1日起实施，《建筑防烟排烟系统技术标准》图示15K606，2018年6月第一版出版（其后发布部分更正信息）。

原《高层民用建筑设计防火规范》GB50045-95和《建筑设计防火规范》GB50016-2006进行了合并。

将何种场所应设置防排烟设施的规定划入《建筑设计防火规范》GB50016-2014章节8.5进行规定。

而具体的防排烟技术措施由《技术标准》作为设计依据。

新规和图示实行以来，暖通专业在防排烟系统设计中面临诸多新的问题。

本文试对《技术标准》中涉及暖通设计的规定，及其应用后对比老规范出现的突出变化进行分类和探讨。

2.影响建筑专业的相关设计要点2.1消防排烟风机、加压送风机都必须设独立的风机房。

《技术标准》4.4.5条：“风机应设置在专用机房内，并应符合本规范3.3.5款第5条规定，且风机两侧应该有600mm以上的空间….”，根据这项规定，以往常见的，在高大空间屋顶设置露天屋顶排烟风机的设计方式不再被允许。

必须由建筑专业为排烟风机建独立风机房。

这不仅影响了建筑的外观设计，也使得排烟竖井位置的选择必须考量更多因素。

《技术标准》3.3.5.5条“送风机应设在专用机房内，送风机房并应符合现行国家标准《建筑设计防火规范》GB50016的规定”。

依据此条规定，常见于屋顶核心筒旁边的露天加压送机压将不再被允许。
