skill添加到菜单

Cadence应⽤如何在allegro中使⽤skillCadence软件应⽤：如何在Allegro中执⾏SkillHow to Perform Skills in Allegro ToolsDoc Scope : Allegro SkillDoc Number : SFTEC11005Author : Daniel ZhongCreate Date : 2011-11-09Rev : 1.00⽬录1Skill简介 (3)2在Allegro命令⾏中加载和调⽤Skill (3)2.1命令⾏加载Skill (3)2.2命令⾏调⽤Skill (4)3在Allegro启动时加载Skill (5)3.1allegro.ilinit⽂件 (5)3.2编辑allegro.ilinit (7)4在Allegro菜单栏上调⽤Skill (8)4.1Allegro系列⼯具的菜单⽂件(.men) (8)4.2菜单⽂件搜索路径 (10)4.3定制菜单 (11)1Skill简介Skill是Allegro软件⼆次开发的接⼝，⽤此语⾔编译的⽂件可以在Allegro中载⼊和调⽤。

我们可以通过编写不同的Skill程序⽂件，在Allegro⼯具中实现各种原有命令不能实现或不⽅便实现的功能。

Skill语⾔的语法结构和C++语⾔类似，⼯程师如果有⼀定C语⾔编程基础，使⽤Skill语⾔时就会很⽅便了。

对于Skill程序的⽤户，不需要对Skill语⾔有过多的了解，只需要知道如何在Allegro中加载和调⽤Skill即可，本⽂就是介绍了如何加载和调⽤Skill，可以采⽤两种⽅式：■在Allegro命令⾏中加载和调⽤■在Allegro启动⾃动加载，在Allegro菜单上调⽤2在Allegro命令⾏中加载和调⽤Skill本章介绍如何在Allegro命令⾏中加载和调⽤Skill，分为以下两个⼩节：■命令⾏加载Skill■命令⾏调⽤Skill2.1命令⾏加载Skill以本站资源下载中的⼀个skill程序clinecut.il为例，将此⽂件移动或复制allegro设计⽂件（.brd）所在⽬录。

AllegroSkill加载–LayoutoTiny_Y如何加载skill按照Allegro的启动逻辑，软件启动时会自动加载allegro.ilinit文件，所以常规通过此文件加载skill文件（当然你也可以直接在打开的Allegro软件中直接加载，仅对此次加载生效）1.获取Skill文件，放到指定目录（见下方skill文件内容）2.打开allegro.ilinit文件，加载上方的skill文件（见allegro.ilinit文件内容）3.这样每次启动Allegro软件时，skill文件都会被加载如何调用skill功能CIW直接在Skill环境下，调用函数，如getSkillPath()是一个定义好的skill功能，在Command窗口直接输入skill getSkillPath()则可以直接执行这个程序。

skill环境内容参考后面的资料PCB Editor搭载SKILL 环境Bindkeys见后续章节axlCmdRegisteraxlCmdRegister( “20” 'BOTTOM)一般设计者会将skill程序，使用axlCmdRegister注册一个快捷命令，一同写在il文件中（但其实写在任何skill环境的文件中并被加载，都能生效），这样通过定义的快捷命令即可调用此skill功能更多见Cadence SKILL 第二节语言一览，SKILL函数调用章节内容Allegro PCB启动1.读取allegro PCB 编辑器的env 文件2.然后运行allegro.ilinit 文件3.最后自动加载菜单配置文件allegro.menallegro.ilinit文件用户在程序启动时加载的skill代码。

顺序在在加载数据库或菜单之前，如果需要在数据库打开时执行操作，请通过axlTriggerSet API 注册回调触发器Allegro默认识别两个路径X:\Cadence\SPB_XX.X\share\pcb\etc；%home%\pcbenv。

Illustrator 9.0菜单命令一览龚军2001年 60期Illustrator是Adobe公司出品的矢量图形制作软件，利用它可以制作出极富电脑特色的美术作品和精致的工艺图形。

由于矢量图形具有绘画风格，简洁明快，色彩明丽清新，有极强的装饰效果，加之Illustrator软件不断改进。

使得Illustrator在书籍插图、报纸、杂志、广告及统计图形方面都深受欢迎。

本文将介绍Illustrator 9.0菜单命令及常用的工具集，以利于读者速查。

#1 一、Illustrator 9.0菜单Illustrator9.0的菜单栏共有9个常用的菜单，它们是File（文件）菜单、Edit （编辑）菜单、Object（物体）菜单、Type（类型）菜单、Filter（滤镜）菜单、Effect（效果）菜单、View（视图）菜单、Windows（窗口）菜单、Help（帮助）菜单。

（一）File菜单File菜单中的命令按照其执行的功能可以分为3类：文件管理命令、打印控制命令、参数设置命令。

1.文件管理命令New:用来建立一个新文件。

Open:用来打开一个已经存在的图形文件。

Open Recent Files:可以打开最近使用过的文件。

Close:关闭当前操作的文件。

Save:该命令将文件以现有的名字、路径和文件格式存储。

Illustrator可存储为3种格式：AI格式（默认格式）、EPS格式、PDF格式。

Save As:该命令将弹出存储对话框，允许用户以另外的文件名、路径和文件格式存储文件；另外，首次存储文件也会弹出存储对话框。

Save a Copy:该命令的作用是将当前的文件按选定的格式存一个副本，在原文件名后面加一个“Copy”，这种存储方式使原文件不被覆盖。

Save for Web:存储为Web图形。

Revert:该命令的作用是将当前文件恢复到下一次存储时的状态，它只对当前打开的文件起作用。

Place:其作用是置入一个已经存在的图形。

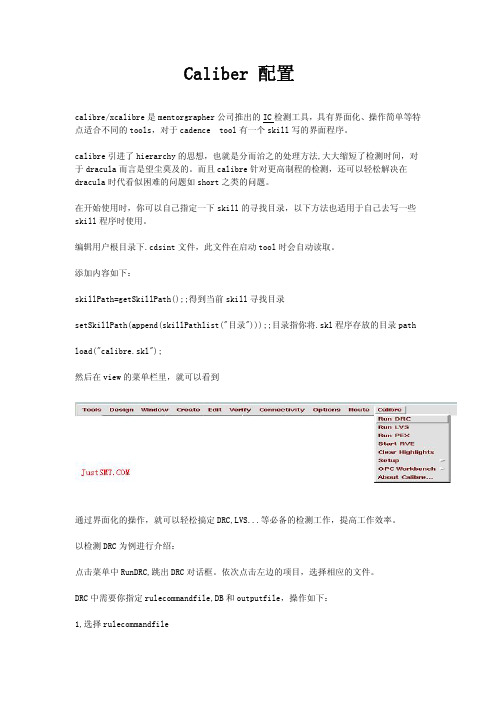

Caliber 配置calibre/xcalibre是mentorgrapher公司推出的IC检测工具，具有界面化、操作简单等特点适合不同的tools，对于cadence tool有一个skill写的界面程序。
