无机材料物理性能第2讲

在能源科学技术中的应用
i) 保温材料的优选和保温材料结构的优化设计。
ii) 远红外加热技术，以获得最佳的能量利用率。 iii) 太阳能的利用：要求尽可能多地吸收太阳辐射，
并且要最大限度地抑制集热器本身的热损。
在电子技术和计算机技术中的应用
i) 在超大规模集成电路（容量和密集度迅速增大）中， 要求集成块的基底材料导热性能优良。
自由电子的贡献
CV CVl CVe T 3 T
点阵振动热容 自由电子热容
常温下，自由电子热容微不足道 高温和低温时，电子热容不能够忽略
合金成分的影响
合金的热容是每个组成元素热容与其质量百分比的 乘积之和。
n
C X1C1 X 2C2 X nCn X iCi
无机材料的热容
高于D 时，趋于常数；低于D 时，与 T 3成正比 与材料结构的关系不大 相变时，热容出现了突变 单位体积的热容与气孔率有关
Cp a bT cT 2
不同温度下某些陶瓷材料的热容
相变时，热容出现了突变。
金属材料的热容
➢ 自由电子对热容的贡献 ➢ 合金成分对热容的影响 ➢ 相变时的热容变化
电学、热学、磁学性能 电学、光学性能 电学、热学性能 光学、热学、电学性能
课程内容
➢ 材料的热学、电学、磁学、光学等性能； ➢ 热学、电学、磁学、光学等现象的物理本质； ➢ 热学、电学、磁学、光学等性能的测量； ➢ 材料物理性能的工程意义及从理论上设计材料。
第一章 材料的热学性能
热容 热膨胀 热传导 热稳定性

3N


2

kT

e kT

2

第一章物理基础知识与理论物理性能本质：外界因素（作用物理量）作用于某一物体，如：外力、温度梯度、外加电场磁场、光照等，引起原子、分子或离子及电子的微观运动，在宏观上表现为感应物理量，感应物理量与作用物理量呈一定的关系，其中有一与材料本质有关的常数——材料的性能。

晶体结构：原子规则排列，主要体现是原子排列具有周期性，或者称长程有序。

非晶体结构：不具有长程有序。

点阵：晶体内部结构概括为是由一些相同点子在空间有规则作周期性无限分布，这些点子的总体称为点阵。

晶体由（基元）沿空间三个不同方向，各按一定的距离（周期性）地平移而构成，（基元）每一平移距离称为周期。

晶格的共同特点是具有周期性，可以用（原胞）和（基失）来描述。

分别求立方晶胞、面心晶胞和体心晶胞的原胞基失和原胞体积？（1）立方晶胞：（2）面心晶胞（3）体心晶胞晶体格子（简称晶格）：晶体中原子排列的具体形式。

晶列的特点：（1）一族平行晶列把所有点包括无遗。

（2）在一平面中，同族的相邻晶列之间的距离相等。

（3）通过一格点可以有无限多个晶列，其中每一晶列都有一族平行的晶列与之对应。

（4 ）有无限多族平行晶列。

晶面的特点：（1）通过任一格点，可以作全同的晶面与一晶面平行，构成一族平行晶面. （2）所有的格点都在一族平行的晶面上而无遗漏；（3）一族晶面平行且等距，各晶面上格点分布情况相同；（4）晶格中有无限多族的平行晶面。

格波：晶体中的原子在平衡位置附近的微振动具有波的形式。

色散关系：晶格振动谱，即频率和波矢的关系。

声子：晶格振动的能量是量子化的，晶格振动的量子单元称作声子，声子具有能量ħ ，与光子的区别是不具有真正的动量，这是由格波的特性决定的。

声学波与光学波的区别：前者是相邻原子的振动方向相同，波长很长时，格波为晶胞中心在振动，可以看作连续介质的弹性波；后者是相邻原子的振动方向相反，波长很长时，晶胞中心不动，晶胞中的原子作相对振动。

德布罗意假设:一切微观粒子都具有波粒二象性。

原因：忽略振子之间的频率差别 忽略振子之间的相互作用 忽略低频的作用
2．德拜比热模型
德拜考虑了晶体中原子的相互作用，把晶体中原 子振动看成各向同性连续介质的弹性波，振动能量 量子化并假定原子振动频率不同，在0~ωD之间连续 分布。 式中，
＝德拜特征温度
＝德拜比热函数，
其中,
由上式可以得到如下的结论： • （1）当温度较高时，即， 即杜隆—珀替定律。 • （2）当温度很低时，即
度θD时，
低于θD时，CV~T3成正比，不同材
料θD也不同。例如，石墨θD=1973K，BeO 的θD =1173K，
Al2O3的θD=923K。
不同温度下某些陶瓷材料的热容
上图是几种材料的热容-温度曲线。这些材料的θD 约为熔点（热力学温度）的0.2-0.5倍。对于绝大多数 氧化物、碳化物，热容都是从低温时的一个低的数值 增加到1273K左右的近似于25J/K·mol的数值。温度进 一步增加，热容基本上没有什么变化。图中几条曲线 不仅形状相似，而且数值也很接近。
， ，计算得
这表明当T→0时，CV与T3成正
比并趋于0，这就是德拜T3定律，
它与实验结果十分吻合，温度越低，近似越好。说明低温时固体温度升高 吸收能量主要用于原子振动加剧。但T趋于ok时，热容和实验不符。原因： 忽略晶体的各向异性，忽略高频对热容的贡献。
四、材料的热容
1、无机材料的热容：根据德拜热容理论，在高于德拜温
P
－T

S T
V
V
＝T

S V
T

V T
P
＝T

P T
V

V T
P＝－T

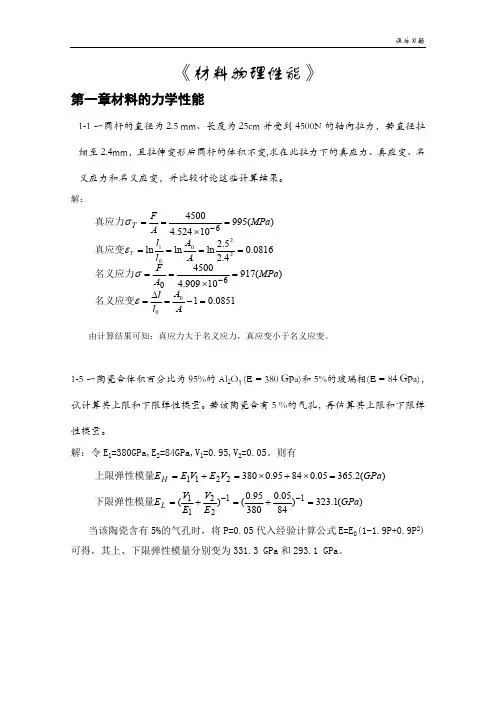

《材料物理性能》第一章材料的力学性能1-1一圆杆的直径为2.5 mm 、长度为25cm 并受到4500N 的轴向拉力，若直径拉细至2.4mm ，且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变，并比较讨论这些计算结果。

解：由计算结果可知：真应力大于名义应力，真应变小于名义应变。

1-5一陶瓷含体积百分比为95%的Al 2O 3 (E = 380 GPa)和5%的玻璃相(E = 84 GPa)，试计算其上限和下限弹性模量。

若该陶瓷含有5 %的气孔，再估算其上限和下限弹性模量。

解：令E 1=380GPa,E 2=84GPa,V 1=0.95,V 2=0.05。

则有当该陶瓷含有5%的气孔时，将P=0.05代入经验计算公式E=E 0(1-1.9P+0.9P 2)可得，其上、下限弹性模量分别变为331.3 GPa 和293.1 GPa 。

0816.04.25.2ln ln ln 22001====A A l l T ε真应变)(91710909.4450060MPa A F =⨯==-σ名义应力0851.0100=-=∆=AA l l ε名义应变)(99510524.445006MPa A F T =⨯==-σ真应力)(2.36505.08495.03802211GPa V E V E E H =⨯+⨯=+=上限弹性模量)(1.3238405.038095.0()(112211GPa E V E V E L =+=+=--下限弹性模量1-11一圆柱形Al 2O 3晶体受轴向拉力Ff 为135 MPa,求沿图中所示之方向的滑移系统产生滑移时需要的最小拉力值，并求滑移面的法向应力。

解：1-6试分别画出应力松弛和应变蠕变与时间的关系示意图，并算出t = 0,t = ∞和t = 时的纵坐标表达式。

τ解：Maxwell 模型可以较好地模拟应力松弛过程：Voigt 模型可以较好地模拟应变蠕变过程：以上两种模型所描述的是最简单的情况，事实上由于材料力学性能的复杂性，我们会用到用多个弹簧和多个黏壶通过串并联组合而成的复杂模型。
