动力源DUM-48/50H 休眠开启方法：
1、按任意键（退出屏保回车键）---按回车键（进入系统主菜单）----按下键移动到“参数设置”---按回车键进入----按下键移动到“节能参数”---按回车键进入（密码123）----按上键更改第一个数据为1---按回车键跳到第二个数字---按上键更改第二个数子为2；依例修改第三个数字---按回车键跳到“确认”，按回车键进入下一屏幕。
唤醒电压一般为51.2（一般不需改动）；轮换周期（潮湿机房宜设为3天）；最小在线数（一般1-2）；休眠停止点80%，休眠启动点60%；
2、按任意键（退出屏保回车键）---按回车键（进入系统主菜单）----按下键移动到“控制输出”---按回车键进入----按下键移动到“休眠功能开关”----按回车键选中---按上下键修改为“开”---按回车键确认。
(如遇密码，方法同上)
动力源DUM-48/50H 模块删加开方法：
按任意键（退出屏保回车键）---按回车键（进入系统主菜单）----按下键移动到“控制输出”-----按回车键进入---按下键移动到“模块控制”---按回车键进入---按下键移动到“模块安装控制”----按回车键选中---按上下键调到相应模块位置----按回车键选中---按上下键修改----按回车键确认。
(如遇密码，方法同上)
动力源DUM-48/50C 休眠开启方法：
“设置”---“系统参数”---“下键”第二页---密码“100”（上下键修改）-----模块休眠：允许-----返回----“模块参数”-----“下键”翻页----休眠功能
动力源DUM-48/50C 模块删加开方法：
“控制”----“模块配置”---相应模块ON或OFF （密码123）。

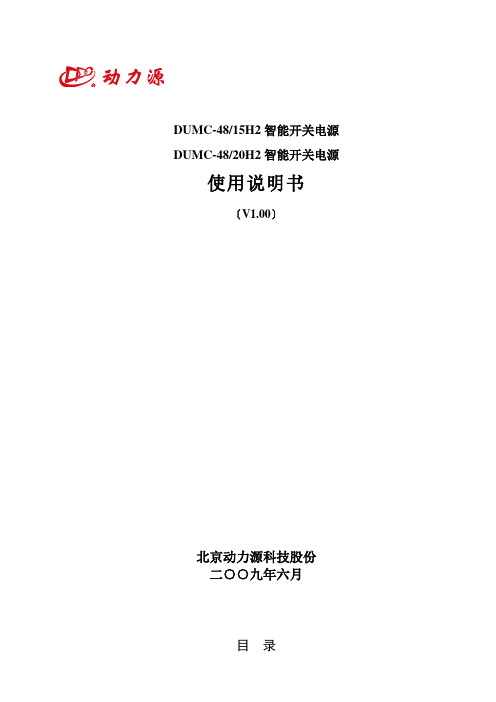

DUMC-48/15H2智能开关电源DUMC-48/20H2智能开关电源使用说明书〔V1.00〕北京动力源科技股份二○○九年六月目录前言 ........................................................................................................................................................ I II 第1章概述 . (1)1.1 简介 (1)1.2 系统特点 (1)1.4 系统平安性 (2)1.5 执行标准 (3)第2章电源系统 (3)2.1 主要技术指标 (3)2.2 根本工作原理 (4)2.3 外形尺寸 (6)2.4 系统参数(设置值) (7)第3章 DKD39控制器 (8)3.1 控制器设置 (9)第4章整流器 (16)4.1 主要技术指标 (16)4.2 平安特性 (17)4.3 工作原理 (17)4.4 整流器外形 (18)4.5 外形尺寸 (19)第5章安装 (19)5.1 平安守那么 (19)5.2 开箱检查 (19)5.3 电源系统的安装 (19)5.3 平安检查 (20)第6章电源系统的开通 (20)6.1 空载开通 (20)6.2 开通运行 (20)6.3 附录 (20)前言本说明书适用于DUMC-48/15H2、DUMC-48/20H2智能开关电源。
本说明书主要介绍了DUMC-48/15H2、DUMC-48/20H2智能开关电源的系统组成、系统特点、根本工作原理、交直流配电、本机监控系统和系统的安装、开通、调试等。
第1章概述1.1 简介DUMC-48/15H2、DUMC-48/20H2智能开关电源，是北京动力源科技股份集多年智能开关电源开发经验，根据工业和信息产业部行业标准，结合国内外供电状况和使用要求，设计、生产的高新技术产品。
关于本说明书：本说明书适用于DUM227—48／50 Ⅰ型智能开关电源系统、DUM227—48／50Ⅱ型智能开关电源系统、DUM227—48／50Ⅲ型智能开关电源系统。
本书主要详细地介绍了DUM227—48／50 Ⅰ型智能开关电源系统、DUM227—48／50Ⅱ型智能开关电源系统和DUM227—48／50Ⅲ型智能开关电源系统(以下简称DUM227—48／50系列智能开关电源系统)的系统特点、组成原理、安装、调试、操作及维护等。
安装前，敬请认真阅读此说明书。
请妥善保管，以备查阅，尚遇疑难请与北京动力源科技股份有限公司或办事处联系。
安全符号、术语：警告：提示可能造成人身伤害的危险。
警告：提示可能造成设备故障或损坏的危险。
高压：提示设备上有300V 以上的电压，请注意人身安全。
保修事项：请在开通时填写保修卡，并将保修卡副卡(B 联)寄北京动力源科技股份有限公司，以便实施免费保修。
北京动力源科技股份有限公司承诺：承担合同或协议规定的保修期内在正常操作使用条件下设备故障的免费保修。
在保修期内，对故障设备进行维修或更换由北京动力源科技股份有限公司决定。
因不可抗拒的自然力、操作不当、未经许可拆卸等原因造成的故障损坏，不在保修之列。
因技术更新引起的产品功能、性能的变更，不包含在本手册内。
有关特殊订货系统，请参照此说明书。
公司地址：北京市海淀区学院南路68号汇智楼 生产基地；北京市丰台区科技园星火路8号 邮 编；10007l电 话：(010)63783070～63783075 售后服务：(010)63783099 传真电话：(010)63783100目录第一章概述 (1)一、简介 (1)二、系统特点 (1)三、使用环境与工作条件 (2)四、安全 (2)第二章电源系统 (3)一、主要技术指标 (3)二、基本工作原理 (3)三、系统组成 (3)第三章控制系统 (6)第四章整流器 (8)一、整流器工作原理 (8)二、整流器技术指标 (8)三、整流器外形 (10)第五章交直流配电 (11)一、交流配电 (11)二、直流配电 (13)第六章安装 (16)第七章操作 (19)第一章概述一、简介DUM227—48／50系列智能开关电源系统是北京动力源科技股份有限公司根据信息产业部行业标准，结合国内供电状况和使用要求，采用新型元器件设计、生产的高新技术产品。
第一章目录第一章：概述第二章：安装1.安装环境检查及通风和防尘要求2.交流容量及连线要求3.直流容量及连线要求4.电池连线要求5.接地6.其它电缆连线7.调试第三章：电源系统第四章：控制系统第五章：交直流配电第六章：操作第七章：机械性能第二章概述一．简介随着通讯技术的发展，新型通讯设备的迭出，对通讯电源提出了更高的要求。
DUM-48/50B智能开关通信电源是采用新型元器件设计、生产的新一代高频开关电源。
具有容量大、可靠性高、智能化程度高、电网适应范围宽、维护方便等特点。
适用于邮电通信、移动通信基站、水利电力、公安、铁路、计算中心等需要大功率直流电源的场所。
二．系统特点1.DUM-48/50B 智能开关通信电源交流输入电压适应范围宽：三相供电 266V ～ 494V2．DUM-48/50B智能开关电源整流器交流输入为三相无零线供电方式，彻底解决零线电流问题。
3．整流器具有缺相检测、保护电路。
可以保证在有一相相电压失效的情况下（例如：一相断路），整流器仍能在一定范围内正常工作。
整流器的输出电流不超过25A，整流器不受输入端缺相的影响，继续工作。
倘若，因为整流器输出端负载的变化，一旦输出电流超过了 25A，此时整流器输出电流会自动限流于25A 处。
4 ． DUM-48/50B 智能开关通信电源整流器采用无源功率因数校正技术，功率因数≥。
5 ．整流器逆变整流部分采用先进可靠的全桥PWM 相移谐振 ZVZCS拓扑结构 , 与其他拓扑结构相比，它有效地提高了整流器的效率（达到91%以上）。
6． DUM-48/50B智能开关通信电源采用民主均流技术，提高了系统可靠性，减少了设备日常维护工作。
7． DUM-48/50B智能开关通信电源采用微机控制、汉字显示、键盘操作，极大地方便了用户掌握使用。
实现了系统的自动测试、自动诊断、自动控制，又可实现系统的遥信、遥测和遥控。
8．系统控制器对设置的参数具有掉电保护功能。
9．整流器采用智能风冷技术，当整流器温升到启动值时，风扇自动开启，大大提高了风扇使用寿命。
第一章目录第一章：概述第二章：安装1.安装环境检查及通风和防尘要求2.交流容量及连线要求3.直流容量及连线要求4.电池连线要求5.接地6.其它电缆连线7.调试第三章：电源系统第四章：控制系统第五章：交直流配电第六章：操作第七章：机械性能第二章概述一．简介随着通讯技术的发展，新型通讯设备的迭出，对通讯电源提出了更高的要求。
DUM-48/50B智能开关通信电源是采用新型元器件设计、生产的新一代高频开关电源。
具有容量大、可靠性高、智能化程度高、电网适应范围宽、维护方便等特点。
适用于邮电通信、移动通信基站、水利电力、公安、铁路、计算中心等需要大功率直流电源的场所。
二．系统特点1.DUM-48/50B智能开关通信电源交流输入电压适应范围宽：三相供电266V～494V2．DUM-48/50B智能开关电源整流器交流输入为三相无零线供电方式，彻底解决零线电流问题。
3．整流器具有缺相检测、保护电路。
可以保证在有一相相电压失效的情况下（例如：一相断路），整流器仍能在一定范围内正常工作。
整流器的输出电流不超过25A，整流器不受输入端缺相的影响，继续工作。
倘若，因为整流器输出端负载的变化，一旦输出电流超过了25A，此时整流器输出电流会自动限流于25A处。
4．DUM-48/50B智能开关通信电源整流器采用无源功率因数校正技术，功率因数≥。
5．整流器逆变整流部分采用先进可靠的全桥PWM相移谐振ZVZCS拓扑结构, 与其他拓扑结构相比，它有效地提高了整流器的效率（达到91%以上）。
6．DUM-48/50B智能开关通信电源采用民主均流技术，提高了系统可靠性，减少了设备日常维护工作。
7．DUM-48/50B智能开关通信电源采用微机控制、汉字显示、键盘操作，极大地方便了用户掌握使用。
实现了系统的自动测试、自动诊断、自动控制，又可实现系统的遥信、遥测和遥控。
8．系统控制器对设置的参数具有掉电保护功能。
9．整流器采用智能风冷技术，当整流器温升到启动值时，风扇自动开启，大大提高了风扇使用寿命。
10．电池维护功能齐全，具有自动和手动维护功能，系统可对电池自动维护，有关电池的均充电压、浮充电压、充电限流值等参数可根据电池性能通过控制器或遥控系统连续设置。
在启动、均充过程中系统电压逐步增长，对电池和电网均无冲击。
11．系统具有完备的防雷措施。
能防止各种能量级的直击雷和感应雷的侵入。
保证系统安全。
12．系统采用开放式设计、模块化结构，便于安装、维护和扩容。
13．每个单元均内置CPU控制、检测以及智能接口。
各单元之间无直接的模拟电气联接，各单元的数据、控制指令的传输均由隔离RS-485通讯联系,有效地排除了多点接地造成的各功能单元之间的干扰,有利于提高系统的稳定性。
三．使用环境与工作条件1．使用环境：工作环境温度：－10℃～+55℃；储存温度：－40℃～+70℃（试验温度）；相对湿度：＜90%（40±5℃）；海拔高度：≤2500m。
2．工作条件：交流输入：三相五线制──火线U、V、W，零线N、保护地PE。
输入电压：三相266V～494V；45Hz～55Hz。
四．安全良好的电气绝缘保护是DUM-48/50B智能开关通信电源可靠运行和人身安全的基本保证。
1．绝缘电阻：在正常大气压条件下，相对湿度＜90%（40±5℃），不接入防雷器、整流器、控制器和控制板时，试验电压为直流500V，整流器回路的交流部分和直流部分对地或交流部分对直流部分的绝缘电阻均不低于5MΩ。
2．绝缘强度：⑴在不接入防雷器、整流器、控制器和检测板时，交流配电部分各带电回路对地或非电连接的两个带电回路之间能承受50Hz、2500V的交流电压1min，无击穿、无飞弧现象。
⑵工作在60V以下的控制、保护电路能承受50Hz、500V的交流电压1min，无击穿、无飞弧现象。
⑶其余符合GB4943─95《信息技术设备（包括电气事务设备）的安全》。
第三章 电源系统一． 主要技术指标1． 输入：交流输入：两路市电，三相五线制，输入电压266V —494V 2． 输出： 额定电压: 48V 稳压范围：43～稳压精度：不超过直流输出电压整定值的±%均流误差：整流器输出电流在50% ～100% 的额定电流范围内时，其均分负载不平衡度≤±5%。
电压调整率：不超过直流输出电压整定值的±% 电流调整率：不超过直流输出电压整定值的±% 效率：≥91% 可闻噪音：≤45dB 3．杂音电压：电话衡重杂音电压(300～3400Hz)：≤ 峰—峰值杂音电压：≤150mV宽频杂音电压（～150ＫHz ）：≤50mV （～30MHz ）：≤20mV二．基本工作原理DUM-48/50B 智能开关通信电源系统组成原理框图如下图：交流 配 电整 流 器直 流配 电近距监控中心远端监控中心RS485RS232交流输入用户负载电池组三．系统组成1．控制器：DUK－48/50B，1台。
2．整流器：DZY－48/50B，3～12台。
3．系统最大容量：600A。
4．交流配电：交流输入：三相五线制380V/125A，两路。
交流输出：三相三线制380V/32A，四路（为整流器供电）。
5．直流配电：额定电压：DC－48V10路输出：32A 3路63A 2路100A 5路电池接入：2路，熔断器－400A；熔断器－200A。
6．机柜外形尺寸（宽×深×高mm）：600×600×2000RS485 RS232RS485 RS485RS-485图 3-1 本机监控系统组成第三章 控制系统控制系统由计算机控制，键盘操作，汉字显示，对电源系统实施检测、控制，还可与远端的监控中心连接实现“三遥”。
一、本机监控系统的组成智能开关电源本机监控系统主要由交流检测单元、直流检测单元、转接单元及控制器组成。
其组成框图如下：转接单元：转接单元主要包括转接板。
转接单元的作用是通过485口,控制器与整流器、直流检测单元、交流检测单元进行通信。
模块间均流。
各插座定义如下：XS1-(1,2)通讯A ；（3,4）通讯B ；（5,6）通讯电源+；（7,8）通讯电源－；（9,10）模块均流母线；（11,12）系统输出电压+；（13,14,15,16）系统输出电压－。
XS2、XS3同XS1。
XS4-1通讯电源+；XS4-2通讯A ；XS4-3通讯B ；XS4-4通讯电源-。
XS5、XS6、XS7、XS8同XS4。
XS9-1系统输出电压－；XS9-4系统输出电压+。
交流检测单元：主要包括接触器控制板、交流检测板、交流分路检测板及交流CPU 板。
交流检测单元能够将检测到的交流电压、交流电流、分路开关、断相、断电等状态通过485通讯近距监控中心 控 制 器 远端监控中心 操 作 键 盘 显 示 器 转 接 单元 交 流 配 电直 流 配 电整 流 器交流检测单元 直流检测单元 环境监控 RS485口送系统控制器。
直流检测单元：主要包括电流采样板、电池电流板、直流检测板、控制板Ⅰ。
电流采样板将输出分路电流送直流检测板，电池电流板将电池电流及电池熔断器通断信号送直流检测板，直流检测板通过485通讯口将检测到的信号送系统控制器。
直流检测板最多可检测32路分路电流及分路通断（此项可选）、两路电池电流及熔断器通断。
电池分路采用2路300A/75mV的分流器测试电池电流，采用2路300A熔断器保护电池。
控制板Ⅰ优先控制器控制直流接触器KM1、KM2的工作：当电池电压低于控制板Ⅰ上设置的欠压值时直流接触器断开，使系统断开负载保护电池。
控制器：DUM-48/50B智能开关电源采用DUK－48/50B控制器。
控制器将整流器、交流检测单元、直流检测单元、通过转接单元进行检测、显示、告警。
通过键盘实施状态查询、系统操作、参数设置。
485口与近端监控中心通信。
232口远端监控中心通信。
二、系统控制器控制器采用大屏幕汉字显示方式,系统提供在线操作提示，人机界面友好，使用户在操作过程中方便快捷地运用其中特定功能。
控制器采用全浮地隔离通讯结构,可以大大提高控制器的可靠性及带电维护能力,防止使用过程中造成的误码,以及工作不稳定性。
为提高系统的容错能力,对电源输出电压的测量采用冗余检测方法来提高电压检测的可靠性及安全性。
同时为满足一般的环境监控需要,该控制器还可以接受二路隔离模拟量输入以及五路开关量输入,可以很方便组成一个基本型集环境监控,动力监控于一身的电源系统,便于降低成本。
（一）主要功能：1．检测：可检测系统交流供电、电池状态、整流器状态、电池电流、主分路电流及系统故障内容。
2. 控制：系统开机/关机、均充开/关、整流器开机/关机、电池试验开/关。
3．参数设置：电源参数：均充电压、浮充电压、直流上限、直流下限、一次下电、二次下电、交流上限、交流下限、频率上限、频率下限、交流过流、温度上限、时钟等。
电池参数：电池组标称、充电限流、试验电压、电保电压等。
通讯参数：设备编号、通讯方式、通讯速率、电话号码等。
4.通讯功能：通过通讯接口RS232或RS485与监控中心连接实现“三遥”：RS232：当监控距离﹥1000米时通过MODEM和电话线接入RS485：当监控距离≤1000米时用之。
5．历史故障记录6．电池维护7．显示功能1．通过故障告警输出接口，将系统故障告警信号输出至系统故障监视器。
（三）、控制器主要技术参数：输入电压：DC43～70V；外形尺寸（宽×深×高，mm）：444×300×100重量:：5kg显示屏：240×128点阵液晶显示器，每屏显示六行汉字。
（四）外形：控制器的前面板示意图见图3-4。
后面板上主要连接信号有：(1)通过485-1口与系统转接板内相应的整流器、交流检测单元、直流检测单元相连。
(2)48V电源：与电池的“十”、“一”端连接。
(3)RS485、RS232：与远端监控器联接，构成“三遥”监控系统。
(4)告警：连接系统故障监视器，输出系统故障告警信号。
(5) 电源开关。
图3-4 控制器前面板主要有液晶屏显示器及键盘。
操作键盘如图3-5所示。
型开关电源系统控制器操作键盘功能如下：“↑”键——选择时，为上移键；修改参数时，为增加键。
“↓”键——选择时，为下移键；修改参数时，为减少键。
“←”键——选择时，为左移键；修改参数时，为增加键。
“ → ”键——选择时，为右移键；修改参数时，为减少键。
“ C ” 键──返回键。
键──返回键。
有关“操作”请详见第七章。
图3-5 控制器操作键盘 （五）系统控制器后面板各接口定义： 电源开关：控制器工作电源开关。
48V 电源：1─48V 负；4─48V 正。
