均压环及门窗接地

②、均压环
从建筑19层起，每一层利用结构圈梁内两根主筋通长焊接，并与引下线可靠焊接，形成均压环。
③、高层建筑门窗接地
审核人：
交底人：
接受交底人：
技术交底
编号
天津006
工程名称
天津市北辰区北仓示范小城镇
农民安置用房建设项目E区
交底日期
2014.10.17
施工单位
经典建设有限公司
分项工程名称
屋面套管及均压环防雷接地
伸出屋面的金属管道均需与接地相连，进出地下室的金属管道均需做等电位连接。伸出屋面金属管道利用焊接货金属抱箍与暗装避雷网连接。进出地下室的金属管道利用抱箍与等电位接地系统相连。
⑤、等电位接地
地下室设置等电位接地总箱，各个场所（电气管井和管道井内）设置局部等电位端子板。所以进出建筑物的金属管道、电缆铠装层及楼内的电缆桥架等应与其连通竖直敷设的金属管道和金属物体顶端与底端均要与防雷装置连接。总干线由基础接地极引出40*4镀锌扁钢至总等电位箱，由总等电位端子箱引出接地支干线至局部等电位端子箱，由局部等电位端子板分配到各个接地点。
4、接地线及手把线都不得搭设在易燃和带有热源的物品上接地线不得接在管道、机床、设备和建筑物金属构架或轨道上；
5、雨天不得露天电焊，在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方，并穿好绝缘鞋。6、施焊现场的10m范围内，不得堆放氧气瓶、乙炔发生器、木材等易燃物；
7、现场使用的电焊机应设有可防雨、防潮、防晒的机棚，并备有消防用品；
经典建设有限公司
分项工程名称
屋面套管及均压环防雷接地
交底提要
施工准备、质量要求、工艺流程、操作工艺。
交底内容：（续）
六、质量保证措施：
1、钢材均应为热镀锌材料其型号、规格应符合设计要求并应有产品质量合格证和试验报告；

门窗安装需要做防雷接地依据规范要求，金属外门窗必须做接地，民用建筑电气设计规范 JGJ16—2008：11.3第二类防雷建筑物的防雷措施11.3.3当建筑物高度超过45m时，应采取下列防侧击措施：3．应将45m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防雷装置相连。

11.4第三类防雷建筑物的防雷措施11.4.3当建筑物高度超过60m时，应采取下列防侧击措施：2．应将60m及以上外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。

高层建筑物门窗的防雷接地技术是高层建筑物防止侧击雷侵袭的有效方法之一。

钢窗或铝合金门窗的防雷接地技术措施较为容易实现。

目前,随着新技术的发展,新型的建筑材料—塑钢门窗在各类建筑物中已经得到广泛应用。

在图纸审核和防雷工程的设计、施工中,高层建筑物塑钢门窗防止侧击雷侵袭的防雷接地技术措施及施工工艺方法。

塑钢门窗防雷接地设计、施工方案塑钢门窗是一种新型的建筑材料,外部为非金属绝缘塑料,内部龙骨骨架为金属材料。

其防雷接地技术重点解决的问题是在不影响其整体美观的前提条件下,怎样与土建主体防雷系统均压环等作等电位连接。

高层建筑门窗的土建预留等电位连接体引出方式常有两种:内置式和外露式。

对于铝合金门窗而言,其窗、门框架的引下线与预留等电位体可靠焊接即可;而对于塑钢门窗则无法采用焊接技术,而且其独立门窗框拼装成整体门窗之后,各个框架之间并没有可靠电气连接。

一般塑钢窗的钢衬被塑钢包含，无法接地，但是使用的铁件或者固定用的膨胀螺栓可考虑接地。

施工方案编制依据：1本工程建施、结施、电施设计图2《防雷与接地安装》D501-1~43《建筑电气工程施工质量验收规范》GB50303-20024《建筑施工手册》5《建筑工程安全生产管理条例》施工工艺流程：基础接地极焊接→引下线、均压环焊接→屋面避雷带焊接→等电位联结→金属外窗、金属栏杆等电位联结接地施工→接地测试井施工→接地电阻测试各种接地系统共用接地网，采用TN-S系统，设计要求接地电阻不大于1欧姆。

3、为防止侧向雷击，从30米开始，层层设置均压环。均压环须与外墙上的栏杆、门窗等较大的金属物、构件、引下线连接；
4、均压环利用圈梁内两根φ16以上主钢筋通长焊接，在局部剪力墙位置单独用大于φ10圆钢与圈梁连接。
5、均压环与引下线、门窗、栏杆必须可靠连接，焊接要求：圆钢与圆钢焊接时搭接倍数应大于圆钢直径的6倍，并双面施焊；焊缝饱满平顺、无夹渣漏焊，焊渣药皮敲净。
技术交底
工程名称
九洲又一城A标段16号楼
建设单位
绵阳畅达实业有限公司
监理单位
四川正菱建设监理咨询公司
施工单位
四川省第四建筑工程公司
交底部位
16号楼均压环、门窗及栏杆
交底日期
交底人签字
接收人签字
交底内容：
1、材料要求：φ10镀锌圆钢（不小于φ10）、电焊机等。
2、熟悉建施及水电图纸，确定门窗、栏杆位置，准确预留接地钢筋。6Leabharlann 圆钢煨弯时要符合弯曲半径10d要求
7、屋顶层所有突出屋面的金属物件均应与引下线（均压环）连接，整个屋面组成不大于10m*10m或12m*8m接闪网，让整栋建筑均压环、接闪网、门窗、栏杆与接地干线行成通路。
参加人员：
由施工单位填写四川省建设厅制

保障生命安全：接地能够消除静电和电磁干扰，减少火灾和爆炸等事故的发生，保护人员生命安 全
符合法律法规：根据相关法律法规，建筑物必须进行防雷接地措施，包括门窗接地
提高居住品质：门窗接地能够减少噪音和灰尘的侵入，提高居住的舒适度和品质
防止雷电袭击
门窗接地可以有效 地防止雷电袭击， 保护人员和财产安 全。
添加标题
添加标题
保护人员安全，避免雷击伤害
添加标题
添加标题
符合国家和行业标准，确保建筑 安全
提高建筑物的安全性
保障人身安全：避免因门窗 带电而造成人员触电事故
防止雷击：通过接地将雷电 引入地下，保护建筑物免受 雷击损害
降低火灾风险：接地可以减 少火灾发生的可能性，提高
建筑物的安全性能
符合法律法规：门窗接地是 建筑规范中的基本要求，也
施工前准备
门窗接地施工前应进行现场勘查，了解现场实际情况。 制定详细的施工方案和安全措施，确保施工过程的安全可控。 对施工人员进行技术交底，确保施工人员熟悉施工要求和操作规程。 准备好所需的材料和工具，确保施工过程的顺利进行。
接地装置的安装
确定接地体：根据土壤电阻率选 择合适的接地体材料和规格
连接线缆：使用低阻抗的线缆将 接地极与门窗接地装置连接起来
气候条件：根据当地气候条件选择合适的门窗接地方式，如防风、防雨、防尘等。 土壤条件：根据土壤湿度、电阻率等因素，确定接地装置的安装方式和深度。 地质条件：考虑地质结构、地下水位等因素，确保接地装置的安全可靠。 环境因素的综合考虑：在门窗接地设计时，应综合考虑多种环境因素，制定合理的接地方案。
门窗接地的施工要求
定期检查与维护： 建议每年至少进 行一次接地检查 和维护，确保接 地系统正常运行

Z096330广西工程质量监督总站统一印制
建筑安装工程
技术交底单表─4
施工单位：湖南六建机电安装有限责任公司填发日期：2008年10月28日
建设单位
广西同人置业有限公司
单位工程名称
同人西湖东郡1#楼
工程部位
1#楼44m以上各楼层
接受交底人
交
底
内
容
交底提要：
均压环及门窗接地焊接
交底内容：
1、在土建扎完梁筋后及时利用建筑四周梁圈内4根φ12以上主钢筋焊一圈焊接成均压环，如无梁筋跨接，采用φ12热镀圆钢搭接其搭接长度不小于80㎜，并且双面施焊。
3、伸缩缝采用40*4热镀扁钢连接，并刷沥青做防腐处理。
4、建筑四周各44.4m以上外墙上的金属栏杆、门窗等较大的金属物与防雷引下线相连。
5、在捣混凝土前做好检查验收工作，特别检查漏焊问题做好成品保护，做好补救工作。
6、44m以上楼层每隔一层焊一均压环，焊完后及时通知质安员、施技术员检查焊接质量。
交底人：
接受交底人
交
底
内
容
交底提要：
均压环及门窗接地焊接
交底内容：
1、在土建扎完梁筋后及时利用建筑四周梁圈内4根φ12以上主钢筋焊一圈焊接成均压环，如无梁筋跨接，采用φ12热镀圆钢搭接其搭接长度不小于80㎜，并且双面施焊。
2、均压环与14根防雷引下线四对角焊接，焊接处应饱满，并有足够的机械强度，不得有夹渣、咬肉、裂纹、漏焊或虚焊等缺陷，焊接处的焊渣及时清理。
2、均压环与14根防雷引下线四对角焊接，焊接处应饱满，并有足够的机械强度，不得有夹渣、咬肉、裂纹、漏焊或虚焊等缺陷，焊接处的焊渣及时清理。
3、伸缩缝采用40*4热镀扁钢连接，并刷沥青做防腐处理。

均压环,门窗栏杆接地,及屋面避雷网安装方案1内容简介龙湖观山水4、5号楼10层以上（包括10层）均设置均压环，均压环隔层设置。

10层以上（包括10层）的所有外围四周的门窗、栏杆、空调百叶均应接地。

屋面设置避雷网，避雷网网格不大于10MX10M，建筑物外围四周女儿墙上敷设明装避雷带，其它地方设置暗装敷设。

2均压环的安装均压环安装采用建筑物外围四周梁内2根主筋焊接而成。

当梁内主筋≥φ16MM2时，采用2根主筋，当梁内主钢筋≥φ12时，采用4根主筋。

剪力墙处水平敷设的钢筋＜φ12 (一般为φ8)，增加2根φ16的钢筋焊接作为均压环。

作为均压环的钢筋与防雷引下线钢筋每根都有焊接连接。

搭接采用φ12的圆钢，搭接长度为均压环或引下线最大钢筋的6倍，焊接采用双面焊接，无夹渣，气孔，焊缝要饱满。

焊接完毕需要及时敲打焊渣。

3门窗、栏杆接地建筑物外围四周的门窗、栏杆均需接地，接地采用φ10的圆钢。

在均压环层的门窗、栏杆直接从均压环钢筋焊接φ10钢筋引出。

非均压环层则从就近的防雷引下线钢筋焊接φ10钢筋引出。

接地线与均压环和引下线的搭接长度大于10CM，焊接采用双面焊，无夹渣，气孔，焊缝要饱满。

接地线另一端焊接一颗φ6的螺丝。

与窗户和栏杆接地连接采用6平方的双色地线。

大于2米的窗户和栏杆需要两处接地。

4避雷网敷设屋面避雷网女儿墙采用φ10的热镀锌元钢明敷设作为避雷带。

避雷带距离女儿墙顶面10CM。

持卡子采用φ10的热镀锌元钢制作，长15CM。

在女儿墙顶面中间用墨线弹线，在女儿墙直线端两端各0.5米处，确定两端支持卡子的固定位置，再在测量两支持卡子之间的距离，按不大于1米的间距均分，确定其它支持卡子的安装位置。

用φ10的转头在女儿墙上转5CM深的孔，将粘上胶水的支持卡子插入到孔中。

支持卡子与作为避雷带的φ10圆钢对焊连接。

将屋面引下线的钢筋用2根φ12的镀锌圆钢焊接引出，暗敷设在女儿墙内，安装成倒八字型与避雷带钢筋焊接连接。

防雷、接地、施工流程图例工程防雷接地施工流程解读：基础接地→引下线→等电位→均压环/外门窗栏杆接地→屋面接闪器/避雷带，附以现场图片，明确了。

一、基础接地桩基接地极施工水平接地极由地梁的主筋构成，垂直接地极由每桩内2根钢筋构成。

接地极施工时，桩内的钢筋与地梁的钢筋采用不小于∮10圆钢搭接，宜采用双面焊，焊缝长度≥6d，单面焊接焊接长度≥12d。

柱与梁、梁与梁、柱与挡土墙地梁之间应用圆钢焊接连接，焊接必须采用双面焊，以保证总等电位连接地可靠性和安全性。

（地梁钢筋采用螺纹连接时，螺纹连接处必须用Φ10圆钢作跨接焊）钢筋弯曲半径不小于10d、特殊情况不小于6d。

阀基接地极施工水平接地极由阀板基础上部钢筋网构成，以柱筋作为垂直接地极。

在施工阀板基础水平钢筋网时，直接将其水平钢筋焊接连通，焊接长度大于140mm 。

独基接地极施工水平接地极为40*4镀锌扁钢，以柱筋作为垂直接地极（泄流钢筋需与底板筋可靠焊接），以底板筋作为放电极。

凡扁钢交接处均需用圆钢搭接，每柱需引2根与扁钢可靠连接。

二、引下线引下线施工1、按图纸所标注位置定位引下线位置，引下线采用2根不小于Φ16的筋（如柱内主筋无Φ16 钢筋则焊接4根Φ14钢筋作为引下线，直径不得小于12mm ）引下线与地梁钢筋、柱筋连接采用不小于Φ12的圆钢搭接，双面焊接焊缝长度大于圆钢直径6ｄ，圆钢弯曲半径大于圆钢直径6ｄ，并用油漆标记（方便查找）。

（主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理）。

2、随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线镀锌扁钢40×4或Φ12的镀锌圆钢。

（弯曲处不应小于90度，并不得弯成死角，建议弯曲角度120°）。

引下线应躲开人较易接触到的地点，引下线除设计有特殊要求外，镀锌扁钢截面不得小于48mm，镀锌圆钢直径不得小于10mm，明装引下线在地面以上2m段套上保护管，并卡固及刷红白油漆。

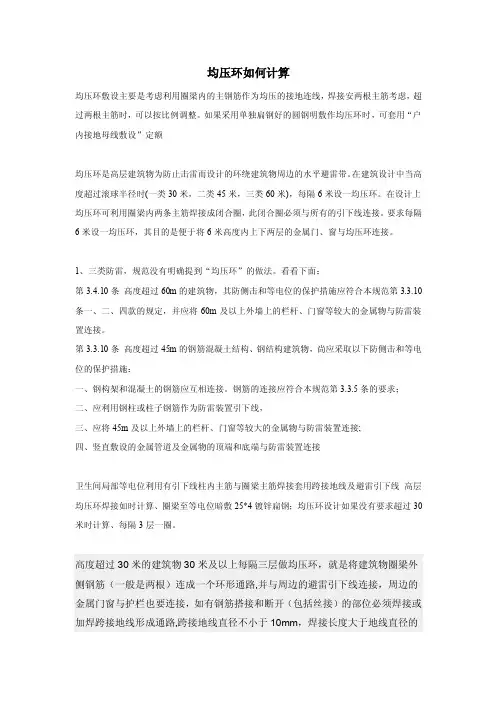

均压环如何计算均压环敷设主要是考虑利用圈梁内的主钢筋作为均压的接地连线，焊接安两根主筋考虑，超过两根主筋时，可以按比例调整。

如果采用单独扁钢好的圆钢明敷作均压环时，可套用“户内接地母线敷设”定额均压环是高层建筑物为防止击雷而设计的环绕建筑物周边的水平避雷带。

在建筑设计中当高度超过滚球半径时(一类30米，二类45米，三类60米)，每隔6米设一均压环。

在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。

要求每隔6米设一均压环，其目的是便于将6米高度内上下两层的金属门、窗与均压环连接。

1、三类防雷，规范没有明确提到“均压环”的做法。

看看下面：第3.4.10条高度超过60m的建筑物，其防侧击和等电位的保护措施应符合本规范第3.3.10条一、二、四款的规定，并应将60m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接。

第3.3.10条高度超过45m的钢筋混凝土结构、钢结构建筑物，尚应采取以下防侧击和等电位的保护措施：一、钢构架和混凝土的钢筋应互相连接。

钢筋的连接应符合本规范第3.3.5条的要求；二、应利用钢柱或柱子钢筋作为防雷装置引下线，三、应将45m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接;四、竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接卫生间局部等电位利用有引下线柱内主筋与圈梁主筋焊接套用跨接地线及避雷引下线高层均压环焊接如时计算、圈梁至等电位暗敷25*4镀锌扁钢；均压环设计如果没有要求超过30米时计算、每隔3层一圈。

高度超过30米的建筑物30米及以上每隔三层做均压环，就是将建筑物圈梁外侧钢筋（一般是两根）连成一个环形通路,并与周边的避雷引下线连接，周边的金属门窗与护栏也要连接，如有钢筋搭接和断开（包括丝接）的部位必须焊接或加焊跨接地线形成通路,跨接地线直径不小于10mm，焊接长度大于地线直径的六倍，如果圈梁的长度大于三十米每隔15米再将两面联通一下，就是与屋面的避雷网大致相同，做成不大于15*15平方米的网格。

受文单位：编号：共页第页工程名称或编号
分部分项工程名称
核定内容 年 月 日 年 月 日 年 月 日
注：本表一式四份，建设单位、施工单位、监理单位、城建档案馆各一份。

四川省建设厅制 年 月 日
年 月 日 填表人：（签字） 项目技术负责人：（签字）
建筑物四周外窗下做均压环
（因为设计变更，建设单位认可的必要的技术措施或由建设单位的原因造成施工单位增加工作量、重复
施工等。

或者一些技术措施在实施前需要得到各单位的认可等。

）
签证原由：根据建筑物防雷设计强制性规范，一类建筑物，高30米外窗、栏杆等较大的金属物必须与防雷装置连接，故本工程经设计、建设单位和监理现场确定。

八层开始每层窗下设均压环与窗和栏杆连接，其工程量如下：
1、八层压环敷设利用四周框架梁钢筋焊接 L=(81.3+28.9)×2=22.4米。

2、没个窗上、下引点到钢铝窗接地采用-4×25镀锌扁铁焊接 L=85mm。

钢铝窗接地n=49处（点）。

受文单位签证： 建设单位现场代表： 监理工程师（注册方章）：
施工单位负一层图纸编号SG-008
技术、经济签证核定单
078。

卫生间等电位施工方案一、劳力组织：设电气施工班组1个，工人10~18人按现场需要决定。

其中电焊工不少于8人，最多时可达到12人。

二、管理机构：项目经理1人（陈惠文）施施质内安材工工检业全料员员员员员员1 1 1 1 1 1人人人人人人张林张林姚林统全清绍霖宏辉斐民汀三、机具: 交流弧焊机300A 8~12台，按现场需要进行增减电烘干箱、20Kg, 2KV y 1台保温筒8〜12个四、材料计划：电焊条：© 3.2J422结构钢焊条。

钢材：© 10圆钢。

五、施工管理措施：1、所有焊工进场都要进行试焊，试焊时通知监理到场观察。

试焊的样品经验收合格后方可进场作业。

2、班组进场后由施工员进行技术交底。

3、每次作业结束班组长先自查，施工员复查，质检员核查。

4、施工员要跟班监督，以确保施工质量。

六、技术措施：焊接前焊条先烘干，烘干后的焊条放入保温筒带往现场使用。

1、均压环焊接：14层以上按设计说明十三.1.利用建筑物外沿圈梁两根主面筋用© 10圆钢跨接成一个整体。

2、窗接地：每个金属窗从上层均压环在窗的右上角位置引出一根©10圆钢作为窗接地预留点（土建有预埋件时，焊在预埋件上）。

3、阳台外露金属栏杆：在栏杆头尾各从均压环向上各焊出一根© 10圆钢作为金属栏杆闭合接地预留。

圆钢跨接焊长度》6倍的钢筋的直径，焊缝均匀饱满。

利用土建梁筋相跨接的钢筋焊接长度如下表：七、形象进度一一配合土建预埋施工组织设计（方案）报审表编号:0006工程名称:。

工程联系单
工程名称：青洋中路、东方西路东南角地块编号：
事由C2-12091302回复签收人姓名及时间
致：江苏法尔威置业发展有限公司（建设单位）
1.均压环：审图中心合格后图纸与贵单位签字确定的做法并未涉及均压环从哪层开始做，希望贵方尊重我单位施工成果，对我单位施工内容予以确认。

1-6#楼从2层结平开始做均压环。

2.门窗、栏杆接地我单位从砼墙边或砌体墙边15CM留出热镀锌圆钢，预留出砼
顶（底）面或砌体顶（底）面15CM，望甲方确认。

以下无！
抄送：常州市诚真建设工程监理有限公司
施工单位：江苏辉业集团有限公司
项目经理：日期：2012年9月20日。

接地均压环
接地均压环是一种用于电力系统中的接地设备，也称为接地环或地网均压环。

它主要用于在电力系统中形成一个低阻抗的接地回路，以保护设备和人员安全，同时还可以防止接地电势上升和电流过载等问题。

接地均压环通常由导电材料制成，如铜、铝等金属材料，也有一些使用铜镍合金等其他材料制成的。

它的形状通常为圆环形，可以通过螺栓或焊接等方式固定在设备或设施上。

在电力系统中，接地均压环主要起到以下几个作用：
1.接地保护：接地均压环可以通过形成一个低阻抗的接地回路，保护设备和人员免受电击等危险。

2.均压作用：接地均压环可以将接地电势均匀分布在地下，避免接地电势过高导致的设备损坏和电气事故。

3.防雷作用：接地均压环可以有效地将雷电过电压分散到大面积的地下介质中，保护设备和人员安全。

1/ 1。

门窗接地规范要求门窗接地规范要求是指门窗在安装过程中应符合的相关标准和规定。

以下是门窗接地规范要求的具体内容：1. 施工准备：施工前应查明地面是否接地，如有接地，应保证接地良好。

如果地面未接地，应先进行接地处理。

门窗框架安装前，应先清理安装位置，确保接触面干净，无油污，无杂质。

2. 门窗框架接地规范：门窗框架应与大地保持良好的接地连接。

门窗框架接地点应选择在接地点合理、方便可靠的位置。

接地点应与主机的接地系统共用同一接地装置。

接地电阻值应符合国家的相关标准要求，一般要求接地电阻小于10Ω。

3. 接地线规范：门窗的接地线应采用电工良好的导电材料进行规范布线。

接地线应以铜质电线为主，线径应符合国家相关标准的要求。

接地线应保证无损坏，不锈蚀、无断裂等。

4. 接地线连接规范：门窗的接地线与接地装置的连接点应采用牢固可靠、防松动的连接方式。

接地线应与接地装置的连接面积大，接触压力均匀，连接紧固。

5. 接地系统规范：门窗的接地系统应与建筑物的主接地系统进行联接，接地线应与主接地线并联，确保门窗的接地系统与建筑物的主接地系统是可靠连接的。

6. 接地装置规范：门窗的接地装置应选用符合国家相关标准的接地装置。

接地装置应具有良好的接地性能，耐腐蚀、耐老化等特性。

7. 接地线的维护与检测：门窗的接地线应定期检查，发现问题及时维修、更换。

检测接地线的电阻值应符合国家标准要求，若电阻值大于规定值，应及时采取措施进行修复。

8. 施工记录：门窗接地工作应有相应的施工记录，记录包括接地点、接地线材质规格、连接方式、接地电阻值等重要信息，以备技术验收或日后检查使用。

总而言之，门窗接地规范要求旨在确保门窗的接地系统与建筑物的主接地系统稳定连接，以确保门窗使用过程中的安全性和可靠性。

规范要求包括施工准备、门窗框架接地规范、接地线规范、接地线连接规范、接地系统规范、接地装置规范、接地线的维护与检测以及施工记录等方面的要求。

遵循相关规范要求，能够有效地保障门窗的安全使用。

高层住宅均压环规范要求篇一:防雷均压环避雷均压环主要是是高层建筑物为防止击雷而设计的环绕建筑物周边的水平避雷带。

在建筑设计中当高度超过滚球半径时(一类30米，二类45米，三类60米)，每隔6米设一均压环。

在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。

要求每隔6米设一均压环，其目的是便于将6米高度内上下两层的金属门、窗与均压环连接。

压环是高层建筑物为防侧击雷而设计的环绕建筑物周边的水平避雷带。

在建筑设计中当高度超过滚球半径时(一类30米，二类45米，三类60米)，每隔6米设一均压环。

在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。

要求每隔6 米设一均压环，其目的是便于将6米高度内上下两层的金属门、窗与均压环连接。

而避雷针1主要是用来保护建筑物等避免雷击的装置。

在高大建筑物顶端安装一个金属棒，用金属线与埋在地下的一块金属板连接起来，利用金属棒的尖端放电，使云层所带的电和地上的电逐渐中和。

#025主要看设计图纸。

利用建筑物内(转载于: 小龙文档网:高层住宅均压环规范要求)主筋是避雷引下线;均压环敷设是避雷网;柱子主筋与圈梁连接是避雷网系统利用主筋连接。

以下是各项工程量计算规则:第3.8.6条利用建筑物内主筋做接地引下线安装以10m为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。

第3.8.9条均压环敷设以2m为单位计算，主要考虑利用圈梁内主筋做均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。

长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。

第3.8.11条柱子主筋与圈梁连接以处为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。

如果焊接主筋和圈梁钢筋超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋处数按规定设计计算。

23、为什么都需要与主筋分别焊接，看看工程量计算规则你应该清楚了。

永泰香福汇五号地块1#、3#楼工程均压环、门窗等电位联结施工方案建设单位：哈尔滨泰鸿房地产开发有限公司监理单位：哈尔滨工大建设监理有限公司施工单位：黑龙江省建工集团有限责任公司编制日期：2013年5月日目录一、工程概况 1二、图纸设计 1三、均压环的安装 1四、门窗等电位联结 2五、金属栏杆与建筑物金属体连接 4六、均压环施工操作要点 4七、防雷接地施工组织设计及防触电的要求 5八、雨季、夏季施工的安全与防火措施 5九、施工现场急救措施 6永泰香福汇五号地块1#、3#楼工程均压环、门窗等电位联结施工方案一、工程概况永泰香福汇1#楼电气工程，总建筑面积3.75万m²。

永泰香福汇1#楼位于哈尔滨市香坊区幸福乡。

建筑地下二层，地上32层，首二层为商服，共三个单元，每层14户，住宅总套数420套。

结构属于框剪结构。

永泰香福汇3#楼电气工程，总建筑面积1.95万m²。

永泰香福汇3#楼位于哈尔滨市香坊区幸福乡。

建筑地下二层，地上22层，首二层为商服，共2个单元，每层9户，住宅总套数180套。

结构属于框剪结构。

二、图纸设计按本工程设计说明高层住宅楼防雷等级为三类防雷，高层住宅楼在超过60米高度采取防侧击雷和等电位防护措施，每层设置均压环，并将金属门窗、管道等与均压环联接成一体，在与防雷引下线焊接。

三、均压环的安装1、均压环安装采用建筑物外围结构内四周梁内主筋焊接而成。

当梁内主筋≥φ16mm2时，采用2根主筋，当梁内主钢筋≥φ12 mm2时，采用4根主筋。

作为均压环的钢筋与防雷引下线钢筋每根都有焊接连接。

搭接采用φ12的钢筋，搭接长度为均压环或引下线最大钢筋的6倍，焊接采用双面焊接，无夹渣，气孔，焊缝要饱满。

焊接完毕需要及时敲打焊渣。

2、圈梁转角处主筋的焊接及柱筋与圈梁主筋的焊接示意图：此图按照利用两根结构钢筋焊接考虑的四、门窗等电位联结建筑物外围四周的门窗均需等电位联结，采用φ10的圆钢。

露 的金属 物进 行等 电位 连接 ” 。 此为 强制 性条 款 。可
见， 第二 、 三类 防雷 的金 属栏 杆 和 门窗 也要 等 电位 连
接， 而等 电位 怎么 做？ 还 得从 滚球 半径 高度 开始 隔 层 做 均压环 。 再 在均 压环 上预 留相 应 的接 地 端子 ， 届 时 与 金属栏 杆 和 门窗进行 等 电位 连接 。才能 完全 做 到
文章编号 ： １ ６ ７ ３ — ８ ４ １ １（ ２ ０ １ ５ ）Ｓ Ｉ 一 ０ １ ５ ７ — ０ ２
ＧＢ ５ ０ ０ ５ ７ － ２ ０ １ ０防侧 击 雷 条 文 的理 解 与 应 用 体 （ １ ． 江 门 市气 象 局 ，广 东 江 门 ５ ２ ９ ０ ０ ０ ；２ ． 恩平 市气 象 局 ．广 东 恩 平
是第二 、 三 类 防雷是 否需要 做 均压环 和 门窗接 地 ， 以
及 防侧 击 雷 的开始 高度 和具体 做法 。
笔 者认 为 ：第二 、三类 防雷规定 高度超 过 ４ ５ ｍ （ 二类 ） 或６ ０ ｍ（ 三类 ） 的建 筑 物 ， 除屋 顶 的外 部 防 雷 装 置应 符 合 “ 接 闪 带设在 外墙 外表 面或 屋檐边 垂 直
（ ２ ） 在 建 筑物 上 部 占高度 ２ ０ ％并 超过 ６ ０ ｍ 的部
位． 布置接 闪器 应符 合对 本类 防 雷建筑 物 的要求 。 接
以某 商住 楼 均压 环局部 设计 图 （ 附图） 为例 ， “ 在
建 筑 物 上 部 占高 度 ２ ０ ％并 超 过 ６ ０ ｍ的部位” ， １ ０ ２ —
第 ３ ６卷
增刊 Ｉ
气
象
研
究
与
应
用
Ｖｏ Ｉ ＿ ３ ６ Ｓ１

改善绝缘子串电压分布的环状金具.避雷带的作用是防直击雷。

均压环的作用是防侧击雷均压环是用一水平金属体（如扁钢或圆钢）与接地引下线等连接，使各连接点处等电压。

施工中的具体要求为：一、一般要求1、从首层起，每三层利用结构圈梁水平钢筋与引下线焊接成压环。

所有引下线、建筑物内的金属结构和金属物体等与均压环连接。

2、从距地30米高度起，每向上三层，在结构圈梁敷设一条35*4mm的扁钢与引下线焊成一环形水平避雷带，以防止侧雷击，并将金属栏杆及金属门窗等较大的金属物体与防雷装置连接。

由于对地分布电容作用，绝缘体遭雷击时，其承受的电压分布不均，在其遭雷击的一端起很短距离内分布了大部分电压降，也就是说，绝缘体这部分的绝缘强度必须很高，否则一旦局部击穿，这种电压分布不均将延续到下一段绝缘体中去，随着绝缘体击穿长度的增加，情况将更为恶劣。

而绝缘强度的增加势必造成造价的飞速增长，如果在绝缘子头部（遭受雷击的部位）加装一个均压环，以其电感效应平衡对地电容电流，那么雷击过电压分布将相对均匀，即可以充分利用绝缘子的全长来耐受雷电的冲击。

：均压环是高层建筑物为防侧击雷而设计的环绕建筑物周边的水平避雷带。

在建筑设计中当高度超过滚球半径时(一类30米，二类45米，三类60米)，每隔6米设一均压环。

在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。

要求每隔6米设一均压环，其目的是便于将6米高度内上下两层的金属门、窗与均压环连接。

均压环是由两片形状尺寸完全相同的半圆形薄壳对接而成，其边缘又是半圆弧形向上（下）弯曲，两个半圆形薄壳组装起来成为一个带有圆环边缘的近似汽车方向盘的形状。

装设均压环的500kV合成绝缘子的起始电晕电压大于380kV，220kV合成绝缘子的起始电晕电压大于290kV，110kV合成绝缘子的起始电晕电压大于170kV，远高于系统的最大工作电压下，所以在任何情况下，绝缘子都不会发生电晕。
