市政污泥干化焚烧技术与具体应用方法摘要：近年来随着我国经济水平的不断提高，我国的一些重点沿海地区的污泥产量也在不断地增加，因此对于污泥的处理要求越来越迫切，本文详细的分析了我国市政污泥干化焚烧技术的具体应用，希望能够推动现有市政污泥干化焚烧技术的发展完善。
关键词：市政；污泥干化；焚烧技术；应用方法；目前我国的污水处理技术不断的完善，污水处理的质量也在不断地上升。
随着污水处理效率的提高污泥量也在不断的增加。
如果不能够对污泥进行及时的处理就会给环境带来极大的污染，因此，必须要采取合适的技术对污泥进行处理。
市政污泥干化焚烧技术是目前处理城市污泥最有效的技术，本文详细的分析了市政污泥干化焚烧技术的机理和应用要点。
1市政污泥干化技术1.1污泥干化技术机理污泥干化是通过蒸发和扩散两个过程来对水分进行去除的过程，这两个过程处于不断交替进行的状态之中，污泥中的大多数水分都是结合水，这些水的特点是其蒸发和扩散的速度都会受到污泥性质的影响，不同污泥会影响到水的扩散速度，因此，在处理过程中，应当根据设备的构造选择不同的设备应用的污泥处理技术。
1.2污泥干化技术常用设备类型污泥干化技术按照与污泥的技术方式可以有以下几种类型：可以有直接传热、间接传热、直接和间接联合传热。
在这当中，直接干化设备包括了喷雾干化机等。
间接式钢化设备包括了浆叶式干化机，圆盘式等。
随着我国目前市政污泥干化焚烧技术的不断发展完善，目前一些新技术也被逐渐应用到此工程中。
干化焚烧技术仍旧受到场地规模等外地条件的变化而变化。
1.3粉尘和恶臭气味污泥干化焚烧过程中经常会产生粉尘和一些比较臭的气味，这些气体污染物主要包含了硫化氢、二氧化硫等一些酸性比较强的气体。
为了防止这些气体对环境造成污染应当配备相关的处理装置进行处理。
在冷凝后可以通过吸附、焚烧等手段进行进一步的处理。
在实际操作过程中干化系统处理的尾气可以进入焚烧炉进行焚烧，通过处理后这些尾气才能够被排放到大气环境中。
污泥干化焚烧技术研究及应用随着社会经济的发展和人们生活水平的提高，工业废水和城市污水的产量日益增多，污水在处理的过程中会产生大量的悬浮物质，这些物质统称为污泥。
污泥的成分较为复杂，若任意堆放将会对人类及动植物的健康造成较大影响。
减量化、稳定化和无害化是污泥处理的基本原则。
污泥焚烧技术具有处理速度快、减量化程度高、能源可再利用等优点，在国内外被广泛应用。
该技术是污泥处置*彻底的方式，当污泥中有毒有害物质含量很高且短期不可降低时尤为实用。
传统污泥处置工艺是使用污泥干燥设备将污泥含水率（质量分数，下同）从80%降低到20%~40%，然后投入焚烧炉内进行焚烧处理，该工艺存在系统结构复杂、占地面积大、热利用率低等缺点。
污泥干化焚烧一体化是将污泥干化系统与焚烧系统相结合，利用污泥焚烧产生的烟气对污泥进行干化处理，并充分利用余热，这是污泥处置的一个重要方向。
1间接干燥设备污泥干化可去除污泥中的间隙水、毛细水以及绝大部分的内部附着水。
根据污泥与热介质的接触方式，污泥干化可以分为间接干化和直接干化。
间接干化因具有安全性高、粉尘产生量少、热介质无污染等优点得到广泛应用。
目前，应用*多的间接干燥设备主要有旋转圆盘干燥机和桨叶式干燥机。
1.1旋转圆盘干燥机旋转圆盘干燥机主要由转子系统、传动系统、热介质、管路及排风除尘系统组成，如图1所示。
蒸汽或导热油作为介质从转子空心轴的一端进入，通过旋转金属圆盘将热量传递给污泥，污泥在金属圆盘外吸热增焓不断蒸发湿份，凝结的冷凝水从转子的另一端排出。
转子周边通过固定角钢架装有带一定倾角的刮板，随着旋转不断将被干燥的物料刮起和搅拌，同时将物料从入口一侧推向出口一侧。
××应用圆盘干燥机对含水率为74.5%的印染污泥进行了热干化，并对干化后的污泥进行焚烧处置。
结果表明，干化后的污泥焚烧处置效果较好。
××等基于圆盘干燥机对城市污泥干燥过程中的操作参数进行了分析，包括进料湿含量、产品湿含量及蒸汽压力。
圆盘干化与薄层干化技术的能耗分析摘要：本文旨在对比分析圆盘干化和薄层干化两种污泥处理技术在物耗方面的表现。
通过深入研究这两种技术的工作原理、操作过程以及能源消耗特点，本文档提供了一个全面的视角来理解各自技术的经济性和环境效益。
文章最后将提出针对不同应用场景下的推荐方案，以指导实践中的应用选择。
1. 引言：随着环保法规的日益严格和公众对环境保护意识的提高，污水处理及其副产品的处理已成为一个重要议题。
污泥干化作为污水处理过程中的一个关键环节，其目的在于减少污泥体积，降低处理和处置成本。
圆盘干化和薄层干化是两种常见的污泥干化技术，它们在能耗和处理效率上各有优劣。
2. 圆盘干化技术概述：圆盘干化技术是一种间接热交换干化方法，主要通过旋转的圆盘接触加热面，将热量传递给湿污泥，使水分蒸发。
该技术的特点包括较高的热效率、较低的排放水平以及较好的干化效果。
3. 薄层干化技术概述：薄层干化，又称为带式干化，是通过循环的带式输送机将污泥铺展成薄层，利用热空气直接或间接进行干燥。
这种技术以其结构简单、操作灵活及较低的设备投资成本而受到青睐。
4. 物耗比较分析：4.1 能源消耗-圆盘干化通常采用蒸汽或热油作为热源，具有较高的热转换效率，但初始设备投入较高。
-薄层干化则多使用电能或天然气，能源利用率相对较低，但设备启动快，适合处理量波动较大的场合。
4.2 维护成本-圆盘干化设备的维护成本相对较高，因为需要定期检查和维护旋转接头和密封件。
-薄层干化的维护成本较低，由于设计简单，更换部件较少且更容易进行。
4.3 操作复杂性-圆盘干化的操作相对复杂，需要精确控制温度和转速，以保持高效的热传递和避免结垢。
-薄层干化的操作简便，可以快速调整带速和干燥参数以适应不同的污泥特性。
5. 讨论：根据上述分析，我们可以得出一些结论并提出建议。
例如，对于连续稳定运营的大型污水处理厂，圆盘干化可能是更经济的选择；而对于中小型或需频繁启停的设施，薄层干化可能更加合适。

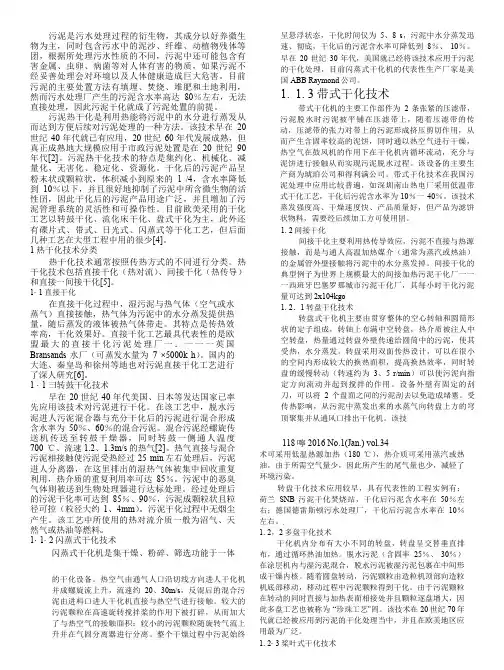

污泥是污水处理过程的衍生物，其成分以好养微生物为主，同时包含污水中的泥沙、纤维、动植物残体等团，根据所处理污水性质的不同，污泥中还可能包含有害金属、虫卵、病菌等对人体有害的物质，如果污泥不经妥善处理会对环境以及人体健康造成巨大危害。
目前污泥的主要处置方法有填埋、焚烧、堆肥和土地利用，然而污水处理厂产生的污泥含水率高达80％左右，无法直接处理，因此污泥干化就成了污泥处置的前提。
污泥热干化是利用热能将污泥中的水分进行蒸发从而达到方便后续对污泥处理的一种方法。
该技术早在20世纪40年代就已有应用，20世纪60年代发展成熟，但真正成熟地大规模应用于市政污泥处置是在20世纪90年代[2]。
污泥热干化技术的特点是集约化、机械化、减量化、无害化、稳定化、资源化。
干化后的污泥产品呈粉末状或颗粒状，体积减小到原来的 1 /4，含水率降低到10％以下，并且很好地抑制了污泥中所含微生物的活性囝，因此干化后的污泥产品用途广泛，并且增加了污泥管理系统的灵活性和可操作性。
目前欧美采用的干化工艺以转鼓干化、流化床干化、盘式干化为主，此外还有碟片式、带式、日光式、闪蒸式等干化工艺，但后面几种工艺在大型工程中用的很少[4]。
1热干化技术分类热干化技术通常按照传热方式的不同进行分类。
热干化技术包括直接干化（热对流）、间接干化（热传导）和直接一间接干化[5]。
1· 1直接干化在直接干化过程中，湿污泥与热气体（空气或水蒸气）直接接触，热气体为污泥中的水分蒸发提供热量，随后蒸发的液体被热气体带走。
其特点是传热效率高，干化效果好。
直接干化工艺最具代表性的是欧盟最大的直接干化污泥处理厂一．一一一英国Bransands水厂（可蒸发水量为7 ×5000k h）。
国内的大连、秦皇岛和徐州等地也对污泥直接干化工艺进行了深人研究[6]。
1 · 1彐转鼓干化技术早在20世纪40年代美国、日本等发达国家已率先应用该技术对污泥进行干化。

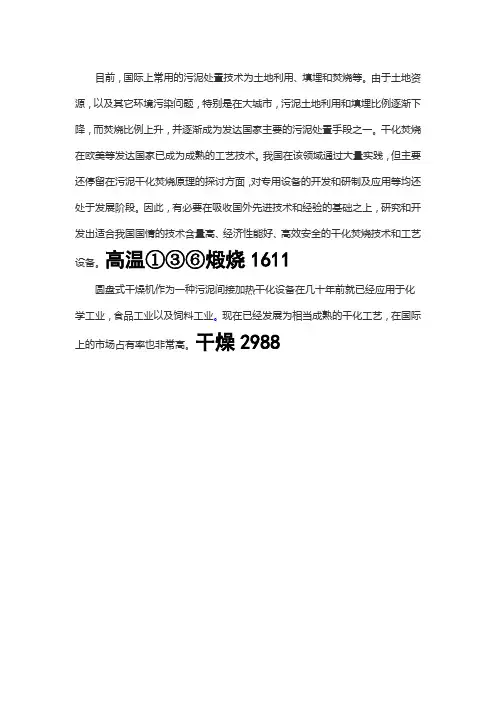

目前，国际上常用的污泥处置技术为土地利用、填埋和焚烧等。
由于土地资源，以及其它环境污染问题，特别是在大城市，污泥土地利用和填埋比例逐渐下降，而焚烧比例上升，并逐渐成为发达国家主要的污泥处置手段之一。
干化焚烧在欧美等发达国家已成为成熟的工艺技术。
我国在该领域通过大量实践，但主要还停留在污泥干化焚烧原理的探讨方面，对专用设备的开发和研制及应用等均还处于发展阶段。
因此，有必要在吸收国外先进技术和经验的基础之上，研究和开发出适合我国国情的技术含量高、经济性能好、高效安全的干化焚烧技术和工艺设备。
高温①③⑥煅烧1611圆盘式干燥机作为一种污泥间接加热干化设备在几十年前就已经应用于化学工业，食品工业以及饲料工业。
现在已经发展为相当成熟的干化工艺，在国际上的市场占有率也非常高。
干燥2988一、圆盘式城市污泥干燥机,市政污泥专用200平方圆盘干化设备，市政污泥圆盘式干化机设计条件序号项目参数1 物料名称污泥2 处理量2100kg/h3 湿份初含量80%4 湿份终含量30%5 蒸发量1500kg/h6 出料量600kg/h二、圆盘式城市污泥干燥机,市政污泥专用200平方圆盘干化设备，市政污泥圆盘式干化机工艺流程设计序号项目内容1 干燥系统形式开式系统2 干燥介质蒸汽3 干燥方式传导式干燥4 原料供给方式--5 操作温度130～160℃6 热源蒸汽7 收料方式桨叶尾端收料8 除尘方式旋风除尘9 控制要求按钮集中控制三、圆盘式城市污泥干燥机,市政污泥专用200平方圆盘干化设备，市政污泥圆盘式干化机设计参数确定:根据经验和客户要求，我们选用非标WYG-200圆盘干燥机一套，保证产品产量和终水分要求。
1、WYG-200卧式圆盘技术参数：1、传动电机功率：90KW2、主轴最快转速：8rpm3、有效容积：11.8m³ 5、传热面积：200平米6、筒内设计压力：-0.1～0.15Mpa7、夹套内设计压力：0.6Mpa2、主机外形尺寸：11米*2.7米*3.7米（长*宽*高）二、圆盘式城市污泥干燥机,市政污泥专用200平方圆盘干化设备，市政污泥圆盘式干化机概述（一）工作原理：干燥机以蒸汽、热水或导热油作为加热介质，轴端装有热介质导入导出的旋转接头。

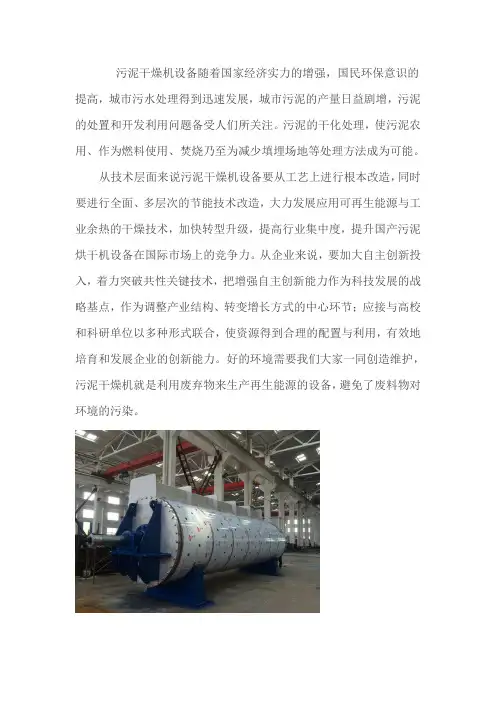

污泥干燥机设备随着国家经济实力的增强，国民环保意识的提高，城市污水处理得到迅速发展，城市污泥的产量日益剧增，污泥的处置和开发利用问题备受人们所关注。
污泥的干化处理，使污泥农用、作为燃料使用、焚烧乃至为减少填埋场地等处理方法成为可能。
从技术层面来说污泥干燥机设备要从工艺上进行根本改造，同时要进行全面、多层次的节能技术改造，大力发展应用可再生能源与工业余热的干燥技术，加快转型升级，提高行业集中度，提升国产污泥烘干机设备在国际市场上的竞争力。
从企业来说，要加大自主创新投入，着力突破共性关键技术，把增强自主创新能力作为科技发展的战略基点，作为调整产业结构、转变增长方式的中心环节；应接与高校和科研单位以多种形式联合，使资源得到合理的配置与利用，有效地培育和发展企业的创新能力。
好的环境需要我们大家一同创造维护，污泥干燥机就是利用废弃物来生产再生能源的设备，避免了废料物对环境的污染。
（一）、圆盘式污泥干燥机,污泥专用干化设备，污泥烘干设备工作原理及特性：136.一611.二988空心轴上密集排列着中空圆盘片，以热传导为主要手段的干燥器，依靠叶片、主轴或热壁的热量与污泥颗粒的接触、搅拌挤压进行换热，其中的热量来自填充在其中的热介质，热介质经空心轴流经圆盘片。
单位有效容积内传热面积很大，热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型：如热水、导热油等。
间接传导加热，没有携带空气带走热量，热量均用来加热物料。
热量损失仅为通过器体保温层向环境的散热。
圆盘片传热面具有自清洁功能。
物料颗粒与圆盘面的相对运动产生洗刷作用，能够洗刷掉圆盘面上附着物料，使运转中一直保持着清洁的传热面。
圆盘污泥干燥机的壳体为O型，壳体内一般安排一根空心搅拌轴。
壳体有密封端盖与上盖，防止物料粉尘外泄及收集物料溶剂蒸汽。
出料口处设置一挡扳，保证料位高度，使传热面被物料覆盖而充分发挥作用。
传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证较佳的传热效果。
污泥干化技术概述要使污泥能够得到更好的处置，含水率必须降到40%～50%，有些处置工艺甚至要求含水率降到20%～30%或更低，这就需要对污泥进行干化处理。
干化是一种污泥深度脱水方式，干化过程是将热能传递至污泥中的水，使水分受热并最终汽化蒸发，以降低污泥的含水率。
利用自然热源（太阳能）的干化过程称为自然干化，使用人工能源作为热源的则称为热干化。
一、污泥干化技术原理根据污泥的干燥特性曲线（图1），污泥干燥过程分为三个区域：首先是湿区，污泥含水率高，在这个区域的污泥能自由流动，能非常容易地流入加热管；然后是黏滞区，在这个区域的污泥含水率为40%～60%，具有黏性，不能自由流动；最后是粒状区，这个区域的污泥呈粒状，容易和其他物质掺混。
图1 污泥的干燥特性曲线当湿物料与干燥介质相接触时，物料表面的水分开始汽化，并向周围介质传递。
根据干燥过程中不同期间的特点，干燥过程可分为两个阶段。
第一个阶段为恒速干燥阶段。
在此过程开始时，由于整个污泥的含水率较高，其内部的水分能迅速地移动到污泥表面。
因此，干燥速率为污泥表面上水分的汽化速率所控制，故此阶段亦称为表面汽化控制阶段。
在此阶段，干燥介质传给物料的热量全部用于水分的汽化，物料表面的温度维持恒定（等于热空气湿球温度），物料表面处的水蒸气分压也维持恒定，故干燥速率恒定不变。
第二个阶段为降速干燥阶段，当物料被干燥达到临界湿含量后，便进入降速干燥阶段。
此时，物料中所含水分较少，水分自物料内部向表面传递的速率低于物料表面水分的汽化速率，干燥速率为水分在物料内部的传递速率所控制。
故此阶段亦称为内部迁移控制阶段。
随着物料湿含量逐渐减少，物料内部水分的迁移速率也逐渐减小，故干燥速率不断下降。
二、干化技术及干化设备1.干化技术（1）直接加热转鼓干化技术图2所示是带返料的直接加热转鼓式干化技术工艺流程。
图2 直接加热转鼓式干化技术工艺流程工作流程：脱水后的污泥进入混合器，按一定比例与返回的干化污泥充分混合，调整污泥的含固率在50%～60%，然后将混合物料输送到转鼓式干燥器中。

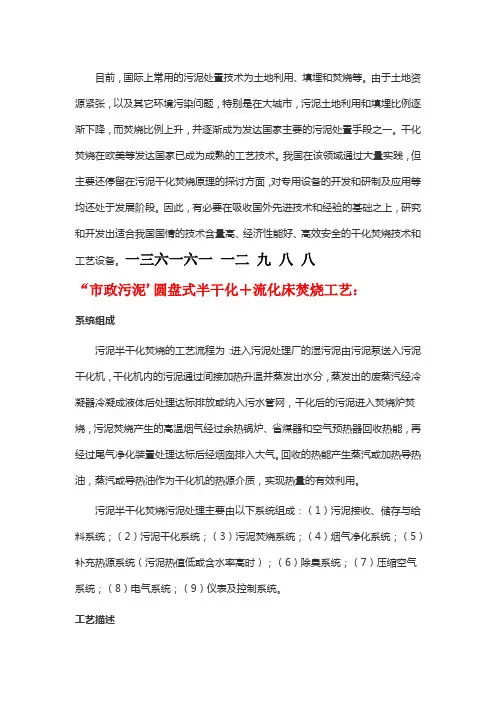

目前，国际上常用的污泥处置技术为土地利用、填埋和焚烧等。
由于土地资源紧张，以及其它环境污染问题，特别是在大城市，污泥土地利用和填埋比例逐渐下降，而焚烧比例上升，并逐渐成为发达国家主要的污泥处置手段之一。
干化焚烧在欧美等发达国家已成为成熟的工艺技术。
我国在该领域通过大量实践，但主要还停留在污泥干化焚烧原理的探讨方面，对专用设备的开发和研制及应用等均还处于发展阶段。
因此，有必要在吸收国外先进技术和经验的基础之上，研究和开发出适合我国国情的技术含量高、经济性能好、高效安全的干化焚烧技术和工艺设备。
一三六一六一一二九八八“市政污泥'圆盘式半干化＋流化床焚烧工艺：系统组成污泥半干化焚烧的工艺流程为：进入污泥处理厂的湿污泥由污泥泵送入污泥干化机，干化机内的污泥通过间接加热升温并蒸发出水分，蒸发出的废蒸汽经冷凝器冷凝成液体后处理达标排放或纳入污水管网，干化后的污泥进入焚烧炉焚烧，污泥焚烧产生的高温烟气经过余热锅炉、省煤器和空气预热器回收热能，再经过尾气净化装置处理达标后经烟囱排入大气。
回收的热能产生蒸汽或加热导热油，蒸汽或导热油作为干化机的热源介质，实现热量的有效利用。
污泥半干化焚烧污泥处理主要由以下系统组成：（1）污泥接收、储存与给料系统；（2）污泥干化系统；（3）污泥焚烧系统；（4）烟气净化系统；（5）补充热源系统（污泥热值低或含水率高时）；（6）除臭系统；（7）压缩空气系统；（8）电气系统；（9）仪表及控制系统。
工艺描述对于有汽车运入污泥的处理厂，一般设置地下接收仓和储存仓，车载的湿污泥先卸入地下接收仓，由污泥泵送入污泥储存仓。
对于管道送入污泥的情况，设置污泥缓冲仓，管道污泥直接卸入缓冲仓。
储存仓或缓冲仓中的污泥由污泥泵送入干化机。
污泥干化机采用蒸汽或导热油作为加热介质间接加热污泥，污泥干化过程产生的蒸汽通过引风机排出干化机，引风机维持干化机内微负压运行。
被抽出的蒸汽进入冷凝器中进行冷凝，其中冷凝液经处理达标后排放或纳入污水管网，不凝气体（主要是一些恶臭气体）通过臭气管道送入污泥焚烧炉焚烧处理。

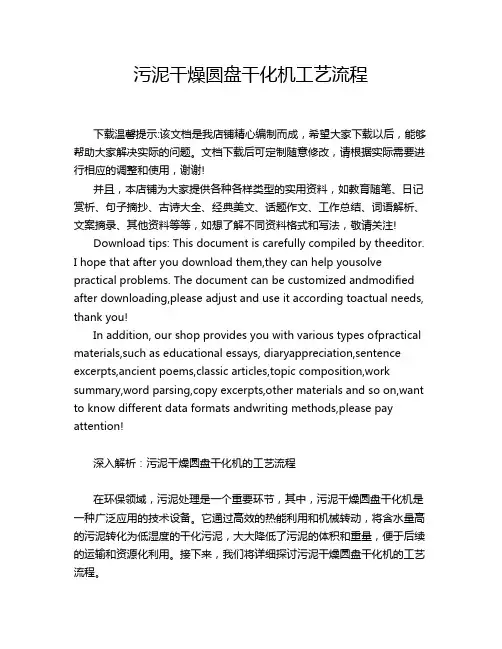

污泥干燥圆盘干化机工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!深入解析：污泥干燥圆盘干化机的工艺流程在环保领域，污泥处理是一个重要环节，其中，污泥干燥圆盘干化机是一种广泛应用的技术设备。
污泥是污水处理后的副产物，是一种由有机残片、细菌菌体、无机颗粒、有害重金属等组成的固体废弃物。
现有的污泥干燥大多采用空气开路干燥技术，虽然此工艺流程可以充分利用干燥后污泥的价值，但存在废气废液排放量大、二次污染严重及及能源利用率低等缺点。
本公司研发了一种圆盘干燥机，该圆盘干燥机能应用于自惰式循环污泥干燥系统。
固废污泥专用圆盘（桨叶）干燥机，污泥烘干处置设备，污泥桨叶干燥设备概述：136.一611.二988圆盘式干燥机作为一种污泥间接加热干化设备在几十年前就已经应用于化学工业，食品工业以及饲料工业。
现在已经发展为相当成熟的干化工艺，在国际市场上占有率也非常高。
YPG型圆盘式干燥机不仅外壳可进行加热，同时内部盘片也进行加热，大大增加干燥面积，提高热效率，确保物料的充分烘干；干燥机是由一个横卧的外壳和一个带有蒸汽加热的转子所构成，轴上安装多个加热盘片，盘片上装有可调节角度的刮板。
在工作时既能加热物料，又可将加热中的物料沿出料端方向推移，转轴内部的蒸汽分配装置能使整齐均匀地分布到每一块加热盘片内，蒸汽在圆盘两侧的盘片内流动，使加热盘片保持恒定的温度，冷凝水通过轴端旋转接头排出。
圆盘干燥机的圆盘有两个作用：一是它给污泥提供足够大的换热面积，二是它缓慢转动，它上面的小推进器推动污泥向指定的方向流动并起到很好的搅拌作用。
圆盘干化机利用每个圆盘的双面传热，可以在小空间里提供很大的换热面积，这使得圆盘干燥机体型紧凑。
圆盘的转动变频可调，转速约为5r/min，因此磨损很小。
圆盘盘面与轴是垂直的，所以它本身的转动不影响污泥的流向，圆盘式干燥机的圆盘边缘有一些小桨叶，这些小桨叶有一定的倾角，既帮助污泥定向流动，双起到搅拌的作用。
外壳是不动的，它容纳污泥和污泥蒸发产生的水蒸汽。
外壳内壁有固定的刮刀。
刮刀很长，伸到圆盘之间的空隙，防止有大块污泥固结在盘片上。
与圆盘上的桨叶类似，固定刮刀也起到搅拌的作用。
随着主轴的旋转，物料在刮板和圆盘的共同作用下得到充分的搅拌和混合，增加最大的换热面积，加热后产生的废气从外壳顶部通过排出，管道内保持有微弱的真空度，使蒸汽不致外泄，同时避免吸入过多冷空气。
