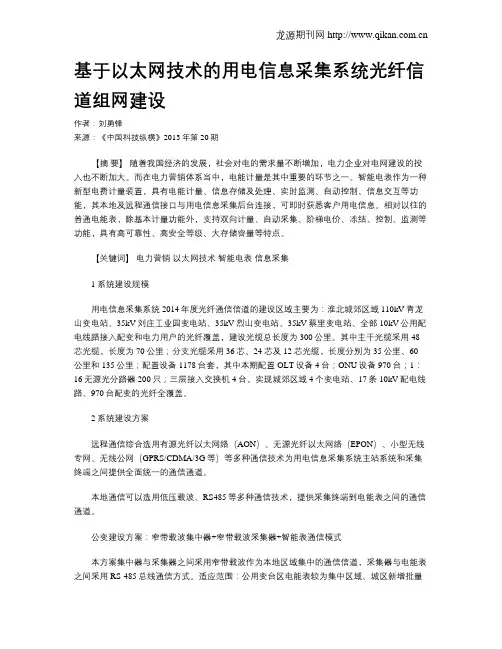

基于以太网技术的用电信息采集系统光纤信道组网建设作者：刘勇锋来源：《中国科技纵横》2013年第20期【摘要】随着我国经济的发展，社会对电的需求量不断增加，电力企业对电网建设的投入也不断加大。
而在电力营销体系当中，电能计量是其中重要的环节之一。
智能电表作为一种新型电费计量装置，具有电能计量、信息存储及处理、实时监测、自动控制、信息交互等功能，其本地及远程通信接口与用电信息采集后台连接，可即时获悉客户用电信息。
相对以往的普通电能表，除基本计量功能外，支持双向计量、自动采集、阶梯电价、冻结、控制、监测等功能，具有高可靠性、高安全等级、大存储容量等特点。
【关键词】电力营销以太网技术智能电表信息采集1 系统建设规模用电信息采集系统2014年度光纤通信信道的建设区域主要为：淮北城郊区域110kV青龙山变电站、35kV刘庄工业园变电站、35kV烈山变电站、35kV蔡里变电站、全部10kV公用配电线路接入配变和电力用户的光纤覆盖，建设光缆总长度为300公里。
其中主干光缆采用48芯光缆，长度为70公里；分支光缆采用36芯、24芯及12芯光缆，长度分别为35公里、60公里和135公里；配置设备1178台套，其中本期配置OLT设备4台；ONU设备970台；1：16无源光分路器200只；三层接入交换机4台。
实现城郊区域4个变电站、17条10kV配电线路、970台配变的光纤全覆盖。
2 系统建设方案远程通信综合选用有源光纤以太网络（AON）、无源光纤以太网络（EPON）、小型无线专网、无线公网（GPRS/CDMA/3G等）等多种通信技术为用电信息采集系统主站系统和采集终端之间提供全面统一的通信通道。
本地通信可以选用低压载波、RS485等多种通信技术，提供采集终端到电能表之间的通信通道。
公变建设方案：窄带载波集中器+窄带载波采集器+智能表通信模式本方案集中器与采集器之间采用窄带载波作为本地区域集中的通信信道，采集器与电能表之间采用RS-485总线通信方式。
电力用户用电信息采集系统操作手册————————————————————————————————作者：————————————————————————————————日期：采集系统终端管理操作手册1.远程调试1.1业务描述从营销业务应用系统获取终端调试工单，根据调试工单内容，配合现场完成终端调试工作。
1.2操作说明点击【基本应用】->【终端管理】->【远程调试】进入远程调试页面。
通过该功能可实现按单位、工单编号、用户类型、工单起始日期、调试结果等查询条件查询终端调试工单信息。
如下图所示：点击查询结果超链接，进入终端调试结果明细页面，如下图所示：点击工单编号超链接，在下方展示选中终端下的表计信息；选择一条工单，点击触发调试按钮，进行终端调试页面，如下图所示：调试触发与在运系统终端调试业务基本一致，不一样的地方为调试结果页面增加了调试结果记录功能，记录终端进行那几步调试；如下图所示：选择一条工单，点击【归档】按钮，将此工单进行归档保存，仅能对调试完成的工单进行归档。
2终端参数设置2.1业务描述对终端设置终端配置参数、控制参数、限值参数等，设置的参数如下：➢终端通讯参数终端上行通信口通信参数设置终端上行通信口无线中继转发设置主站IP地址和端口主站电话号码和短信中心号码终端上行通信消息认证参数设置终端组地址设置终端IP地址和端口终端上行通信工作方式（以太专网或虚拟专网）虚拟专网用户名、密码终端上行通信流量门限设置终端级联通信参数➢测量点参数终端电能表/交流采样装置配置参数测量点基本参数测量点限值参数测量点铜损、铁损参数测量点功率因数分段限值终端当地电能表显示号台区集中抄表停抄/投抄设置载波从节点附属节点地址➢抄表参数终端抄表运行参数设置集中器下行通信模块的参数设置终端台区集中抄表重点户设置➢事件参数有功总电能量差动越限事件参数设置终端声音告警允许∕禁止设置电能表异常判别阈值设定➢本地端口参数终端脉冲配置参数终端状态量输入参数终端电压/电流模拟量配置参数➢直流模拟量参数直流模拟量接入参数直流模拟量输入变比直流模拟量限值直流模拟量冻结参数➢终端配置参数终端版本信息终端支持的输入、输出及通信端口配置终端支持的其他配置终端支持的参数配置终端支持的控制配置终端支持的事件记录配置注意：此功能页面只支持09或13规约终端进行参数设置，对于04或山东规约终端任然在终端调试功能功能菜单下操作，与在运系统业务一致。
TD-LTE 230无线专网在嘉兴电力通信的应用周浩;吴国庆;陆竑;俞涯;黄震宇【摘要】嘉兴供电公司利用低频段TD-LTE 230无线技术开发了TD-LTE 230系统,为用电信息采集、配电监测、负荷控制、视频监控等提供了业务传输通道.通过无线专网的频谱选择、组网架构、区域覆盖、安全防护等方面的研究和完善确保专网应用的可靠性,为电力无线专网将来更大范围的建设提供参考和借鉴.【期刊名称】《浙江电力》【年(卷),期】2018(037)005【总页数】6页(P16-21)【关键词】TD-LTE230;电力通信;无线网络;专网【作者】周浩;吴国庆;陆竑;俞涯;黄震宇【作者单位】国网浙江省电力有限公司嘉兴供电公司,浙江嘉兴 314000;国网浙江省电力有限公司嘉兴供电公司,浙江嘉兴 314000;国网浙江省电力有限公司嘉兴供电公司,浙江嘉兴 314000;国网浙江省电力有限公司嘉兴供电公司,浙江嘉兴314000;国网浙江省电力有限公司嘉兴供电公司,浙江嘉兴 314000【正文语种】中文【中图分类】TM7270 引言随着国网公司“两个一流”建设的不断深化以及“一体两翼”战略布局的逐步展开，电网智能化向配用电网侧快速推进，信息通信技术开始成为建设坚强电网、提升企业优势竞争力的核心要素。
公司配用电设备数量多、分布广，且信息化、自动化水平大幅提升，对终端通信接入网的安全性、可靠性、灵活性提出了更高的要求，建设“安全、泛在、友好”的通信网络势在必行。
公司已建成覆盖各电压等级变电站、生产管理场所的坚强光纤通信骨干网络，由于无线专网的缺位，历年来公司业务部门大量租用电信运营商提供的无线网络以满足生产经营需求。
无线公网存在信息安全整体防御能力不足、通信质量不可控、公网2G/3G面临退网等问题，且不允许传输配电自动化等“三遥”业务。
2013年国家无线电管理委员会印发相关文件《工业和信息化部关于同意国家电网公司使用电力负荷监控系统频率的批复》，再次确认电力企业可以将230 MHz频段用于相关生产活动中[1]，此后电力无线专网成为了电力通信各类业务新的通信传输方式。
无线专网在电力通信中的应用摘要：通过分析电力系统的需求，分析无线通信技术在输电线路的检测中的应用，以及建立应急通信的方式，选择高海拔的地区作为试点，借助仿真软件，分析设备的位置，通过建立小型的无线专网的形式，对电力通信中的各项指标进行监测。
对测试的结果进行客观的分析，能够证明无线通信技术在电力通信中应用是比较可靠的，并分析无线专网在建设中的相关经验。
关键词：通信技术；无线专网；输电线路监测，应急通信现在，智能电网在我国得到了广泛的应用，智能电网的建设规模也越来越大，能够建设出覆盖全部用户的电网，智能电网的时速是比较高的，而且能够确保多个业务的同时运行，建立全面的电力通信网络。
如果使用现有的光纤通信的方式，扩大光纤的分布，则会导致成本的上升，而且不利于进行维护，所以，仅仅采用光纤通信的方法就不能实现电网的全面覆盖，应该开展在光纤通信的基础上，实现无线通信，强化通信网络的建设，实现配电自动化，实现对输电线路的定期监测，实现无线通信网络的可视化的管理，采取应急措施，可以运用视频监控的方法提高监控的时效性。
现在，电力企业要逐步提高自身的供电质量，所以，输电线路完善了在线监测系统，这类系统结合了传感器技术和通信技术，运用计算机进行自动化的监测，能够对电路运行的状态进行分析，如果电路运行中出现了故障，能够及时的报警，确保输电线路能够稳定的运行。
输电线路的在线监控技术借助了视频技术，比较直观。
一、无线通信技术的简介（一）开放频段无线通信中，最宝贵的资源就是频率，频率是经过了国家的无线电监管部门的审核的，不是任何的频段都可以随意使用的，频段要经过审核和划分才可以进行使用。
一般5.8GHz频段是为工业、科学和医学提供的频段，在不授权的情况下就可以使用，使用者在无线电管理机构进行备案即可，在使用中应该按照发射功率的要求，而且在使用中不能对其他的频段造成任何的干扰。
所以，5.8GHz频段的优势在于其具有良好的开放性，促进无线通信技术的发展。

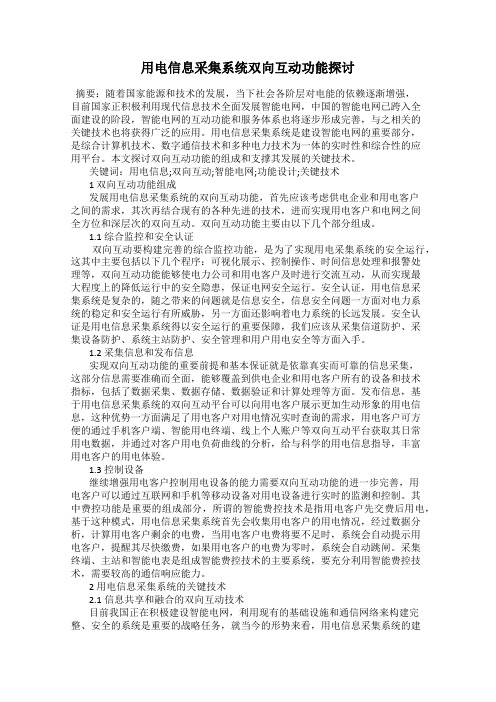

用电信息采集系统双向互动功能探讨摘要：随着国家能源和技术的发展，当下社会各阶层对电能的依赖逐渐增强，目前国家正积极利用现代信息技术全面发展智能电网，中国的智能电网已跨入全面建设的阶段，智能电网的互动功能和服务体系也将逐步形成完善，与之相关的关键技术也将获得广泛的应用。
用电信息采集系统是建设智能电网的重要部分，是综合计算机技术、数字通信技术和多种电力技术为一体的实时性和综合性的应用平台。
本文探讨双向互动功能的组成和支撑其发展的关键技术。
关键词：用电信息;双向互动;智能电网;功能设计;关键技术1 双向互动功能组成发展用电信息采集系统的双向互动功能，首先应该考虑供电企业和用电客户之间的需求，其次再结合现有的各种先进的技术，进而实现用电客户和电网之间全方位和深层次的双向互动。
双向互动功能主要由以下几个部分组成。
1.1 综合监控和安全认证双向互动要构建完善的综合监控功能，是为了实现用电采集系统的安全运行，这其中主要包括以下几个程序：可视化展示、控制操作、时间信息处理和报警处理等，双向互动功能能够使电力公司和用电客户及时进行交流互动，从而实现最大程度上的降低运行中的安全隐患，保证电网安全运行。
安全认证，用电信息采集系统是复杂的，随之带来的问题就是信息安全，信息安全问题一方面对电力系统的稳定和安全运行有所威胁，另一方面还影响着电力系统的长远发展。
安全认证是用电信息采集系统得以安全运行的重要保障，我们应该从采集信道防护、采集设备防护、系统主站防护、安全管理和用户用电安全等方面入手。
1.2 采集信息和发布信息实现双向互动功能的重要前提和基本保证就是依靠真实而可靠的信息采集，这部分信息需要准确而全面，能够覆盖到供电企业和用电客户所有的设备和技术指标，包括了数据采集、数据存储、数据验证和计算处理等方面。
发布信息，基于用电信息采集系统的双向互动平台可以向用电客户展示更加生动形象的用电信息，这种优势一方面满足了用电客户对用电情况实时查询的需求，用电客户可方便的通过手机客户端、智能用电终端、线上个人账户等双向互动平台获取其日常用电数据，并通过对客户用电负荷曲线的分析，给与科学的用电信息指导，丰富用电客户的用电体验。

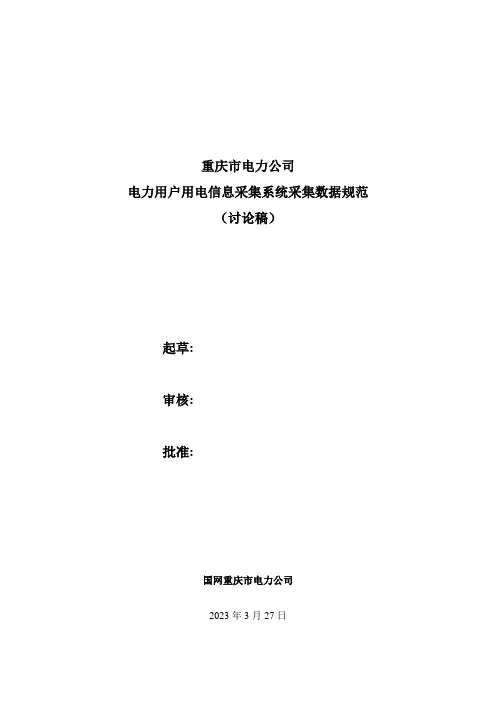

重庆市电力公司电力用户用电信息采集系统采集数据规范（讨论稿）起草:审核:批准:国网重庆市电力公司2023年3月27日1、数据采集2、根据不同业务对采集数据的规定, 编制自动采集任务, 涉及任务名称、任务类型、采集群组、采集数据项、任务执行起止时间、采集周期、执行优先级、正常补采次数等信息, 并管理各种采集任务的执行, 检查任务执行情况。
3、采集数据类型项系统采集的重要数据项有:电能量数据: 总正反向电能示值、各费率正反向电能示值、组合有功电能示值、分相电能示值、总电能量、各费率电能量、最大需量等；交流模拟量: 电压、电流、有功功率、无功功率、功率因数等；工况数据: 采集终端及计量设备的工况信息；电能质量越限记录数据: 电压、电流、功率、功率因数、谐波等越限记录数据；事件记录数据: 终端和电能表记录的事件记录数据；其他数据: 费控信息、数据包信息（例如图片、视频）等。
详见附录A4、采集方式重要采集方式有:定期自动采集按采集任务设定的时间间隔自动采集终端数据, 自动采集时间、间隔、内容、对象可设立。
当定期自动数据采集失败时, 主站应有自动及人工补采功能, 保证数据的完整性。
随机召测根据实际需要随时人工召测数据。
如出现事件告警时, 随即召测与事件相关的重要数据, 供事件分析使用。
积极上报5、在全双工通道和数据互换网络通道的数据传输中, 允许终端启动数据传输过程（简称为积极上报）, 将重要事件立即上报主站, 以及按定期发送任务设立将数据定期上报主站。
主站应支持积极上报数据的采集和解决。
6、采集数据模型通过需求分析, 按照电力用户性质和营销业务需要, 将电力用户划分为六种类型, 并分别定义不同类型用户的采集规定、采集数据项和采集数据最小间隔。
大型专变用户（A类）: 用电容量在100kVA及以上的专变用户。
中小型专变用户（B类）: 用电容量在100kVA以下的专变用户。
三相一般工商业用户（C类）: 涉及低压380V商业、小动力、办公等用电性质的非居民三相用电。
