电力无线专网无线网络规划技术电力无线专网是指在电力系统中建立的一种专用通信网络，用于实现电力系统设备之间的数据通信和控制。
由于电力系统具有高可靠性、低时延和大带宽需求的特点，因此电力无线专网无线网络规划技术成为了解决电力系统通信问题的重要技术之一。
本文将从网络规划的基本概念、技术要求、应用场景以及发展趋势等方面对电力无线专网无线网络规划技术进行详细阐述。
一、网络规划的基本概念网络规划是指根据一定的目标要求，对网络中的各种网络设备、信道资源、传输介质等资源进行科学合理的配置和布局。
在电力无线专网无线网络规划中，需要考虑到电力系统的特殊性和通信需求，从而设计出能够满足电力系统通信要求的无线网络方案。
网络规划的关键内容包括网络拓扑结构设计、信道规划、频率规划、覆盖范围确定、信号干扰分析、网络优化等方面。
网络拓扑结构设计是网络规划的核心内容，它主要包括网络节点的选址、天线的安装高度和方向、信号覆盖区域等方面的设计。
而信道规划和频率规划则是保证网络通信质量的关键，它们可以避免信号干扰和频谱资源浪费，提高网络的通信质量和容量。
二、技术要求电力无线专网无线网络规划需要满足电力系统通信的特殊需求，因此在技术方面需要具备以下几项主要要求：1.高可靠性：电力系统对数据通信的要求非常严格，因此无线网络在规划时需要保证通信的可靠性，避免因信号干扰或天气等因素导致通信的中断或丢包。
2.低时延：电力系统的控制和保护需求对通信时延要求非常高，因此无线网络在规划时需要保证通信时延的稳定性和低延迟。
3.大带宽：电力系统中需要传输大量的实时数据和视频信号，因此无线网络需要满足大带宽的需求，保证通信质量和传输效率。
4.灵活性：电力系统的布局和设备可能会发生变化，因此无线网络需要具备灵活性，能够快速适应网络结构的变化。
5.安全性：电力系统的通信数据对安全性要求非常高，因此无线网络需要具备强大的安全防护措施，保证通信数据的安全传输。
三、应用场景电力无线专网无线网络规划技术可以广泛应用于电力系统的各个环节，包括电力生产、传输、配电以及电力设备的监控和控制等方面。
电力无线专网实施方案一、引言。
随着电力行业信息化和智能化发展的不断深入，电力无线通信网络的建设和优化已成为当前电力行业的重要任务。
为了满足电力系统对数据传输速度、网络覆盖范围、通信安全性等方面的需求，电力无线专网的实施方案显得尤为重要。
本文将从网络规划、技术选型、安全保障等方面，提出一套电力无线专网实施方案。
二、网络规划。
1. 网络结构规划。
电力无线专网的网络结构应当充分考虑到电力系统的特殊性，采用星型、环型或者混合型拓扑结构，以保证网络的可靠性和稳定性。
同时，根据电力系统的实际情况，合理划分网络域，确保不同区域之间的通信畅通。
2. 覆盖范围规划。
针对电力系统的广域覆盖需求，应当采用多种覆盖方式，包括室内覆盖、室外覆盖、隧道覆盖等，以确保网络信号覆盖到每一个需要通信的角落。
三、技术选型。
1. 传输技术选型。
在电力无线专网的建设中，应当选用适合电力系统的传输技术，如微波通信、光纤通信等，以满足对传输速度和带宽的需求。
2. 接入技术选型。
针对电力系统的接入需求，应当选用适合的接入技术，如LTE、WiMAX等，以满足对接入速度和网络容量的需求。
四、安全保障。
1. 数据加密保障。
在电力无线专网的建设中，应当采用高强度的数据加密技术，确保数据传输的安全性和可靠性，以防止数据泄露和网络攻击。
2. 访问控制保障。
为了保障电力无线专网的安全性，应当采用严格的访问控制策略，限制非授权设备和用户的接入，防止网络被恶意入侵。
五、总结。
电力无线专网的实施方案涉及到网络规划、技术选型、安全保障等多个方面，需要全面考虑电力系统的实际需求和特殊性。
只有在合理规划网络结构、选用适合的技术、加强安全保障的基础上，才能实现电力无线专网的高效运行和稳定发展。
希望本文提出的电力无线专网实施方案能够对相关工作提供一定的参考和帮助。

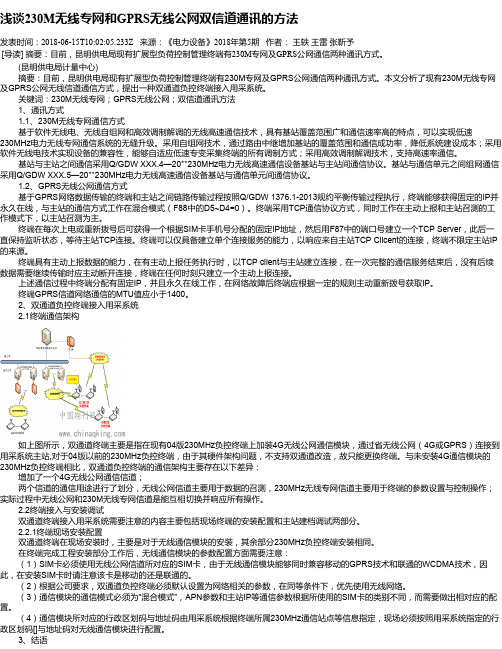

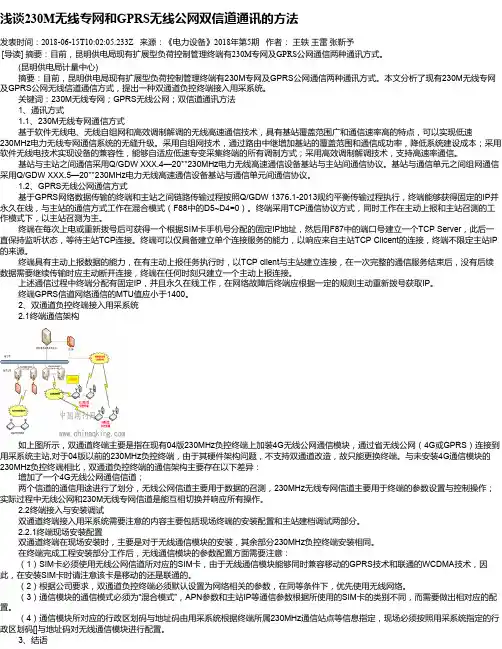

浅谈230M无线专网和GPRS无线公网双信道通讯的方法发表时间：2018-06-15T10:02:05.233Z 来源：《电力设备》2018年第5期作者：王轶王雷张靳予[导读] 摘要：目前，昆明供电局现有扩展型负荷控制管理终端有230M专网及GPRS公网通信两种通讯方式。
(昆明供电局计量中心) 摘要：目前，昆明供电局现有扩展型负荷控制管理终端有230M专网及GPRS公网通信两种通讯方式。
本文分析了现有230M无线专网及GPRS公网无线信道通信方式，提出一种双通道负控终端接入用采系统。
关键词：230M无线专网；GPRS无线公网；双信道通讯方法 1、通讯方式 1.1、230M无线专网通信方式基于软件无线电、无线自组网和高效调制解调的无线高速通信技术，具有基站覆盖范围广和通信速率高的特点，可以实现低速230MHz电力无线专网通信系统的无缝升级。
采用自组网技术，通过路由中继增加基站的覆盖范围和通信成功率，降低系统建设成本；采用软件无线电技术实现设备的兼容性，能够自适应低速专变采集终端的所有调制方式；采用高效调制解调技术，支持高速率通信。
基站与主站之间通信采用Q/GDW XXX.4—20**230MHz电力无线高速通信设备基站与主站间通信协议。
基站与通信单元之间组网通信采用Q/GDW XXX.5—20**230MHz电力无线高速通信设备基站与通信单元间通信协议。
1.2、GPRS无线公网通信方式基于GPRS网络数据传输的终端和主站之间链路传输过程按照Q/GDW 1376.1-2013规约平衡传输过程执行，终端能够获得固定的IP并永久在线，与主站的通信方式工作在混合模式（F88中的D5~D4=0）。
终端采用TCP通信协议方式，同时工作在主动上报和主站召测的工作模式下，以主站召测为主。
终端在每次上电或重新拨号后可获得一个根据SIM卡手机号分配的固定IP地址，然后用F87中的端口号建立一个TCP Server，此后一直保持监听状态，等待主站TCP连接。
2013年宁夏电力公司新型230MHz无线宽带专网建设项目可行性研究报告书宁夏电力公司2013年6月目录1. 目的和意义 (5)1.1. 总体概述 (5)1.1.1 项目名称 (5)1.1.2 项目背景 (5)1.1.3 指导思想 (6)1.2. 调查研究的主要依据、过程及调研结论 (6)1.2.1 主要依据 (6)1.2.2 现状调研 (7)1.2.3 调研结论 (8)1.3. 项目建设的必要性和原则 (9)1.3.1 建设电力无线通信专网的必要性 (9)1.3.2 电力无线通信专网技术体制分析 (9)1.3.3 基本原则 (13)1.4. 效益分析 (15)1.4.1 企业效益 (15)1.4.2 社会效益 (17)2. 项目设计原则和设计依据 (19)2.1. 项目设计原则 (19)2.2. 项目设计依据 (20)3. 项目实施内容 (21)3.1. 项目建设内容 (21)3.1.1 覆盖仿真模型 (21)3.1.2 业务种类和容量需求评估 (22)3.2. 建设方案 (24)3.3. 建设原则 (27)3.3.1 无线基站部署方案 (27)3.3.2 EPC设置方案 (27)3.3.3 eOMC设置方案 (27)3.3.4 传输需求 (27)3.3.5 电源部分 (27)3.3.6 通信终端部分 (28)4. 预期目标和评价结论 (29)4.1. 项目实施预期达到的目标 (29)4.2. 结论 (29)4.3. 项目的进度安排 (30)5. 项目费用预算 (31)附录：LTE230系统简介..................................................................................... 错误!未定义书签。
1.目的和意义1.1.总体概述1.1.1项目名称新型230MHz无线宽带专网建设项目。
1.1.2项目背景根据《国家电网公司“十二五”电网发展规划》和《国家电网公司“十二五”通信网规划》，以及十年远景目标规划,国家电网计划到2020年全面建设统一坚强的智能电网，并要求2015年之前完成用电信息采集系统的建设，实现中低压电力用户的“全覆盖、全采集”。
5G专网分阶段组网及配置方案研究摘要：近几年5G专网项目得到了快速发展。
为了使运营商在专网项目实施中能够更加有针对性，需要制定分阶段的组网及网络配置方案。
在业务类型、信息化需求、对5G技术的认识以及资金投入方面，对专网客户需求的差异性进行了分析；提出了客户对5G专网网络方面的需求以及相应的技术实现方案；最后，结合应用案例提出了5G专网项目的分阶段建设方案的建议。
1、概述5G作为新一代通信技术，在全球的发展十分快速，其中我国5G 网络的发展速度尤其令人瞩目。
5G专网是利用5G无线通信技术组建专用网络，为垂直行业提供高性能通信服务的一种技术方案。
通信运营商利用该技术方案，打造标准化+定制化的系列产品，从而形成5G 在2B领域的核心竞争力。
如中国联通推出的虚拟、混合、独立等不同类型的5G专网产品，分别对应不同的建设模式。
随着我国5G网络建设的推进，5G专网也进入了发展的快车道。
2、专网客户需求差异性分析笔者长期从事5G专网研究与行业创新应用工作，通过白皮书、专题会议、调研表格等方式对国内三大运营商近几年的专网项目进行调研分析，总体上来看项目的行业分布更加广泛，应用的业务类型更加丰富，同行业的结合也更加紧密。
但与此同时，不同行业之间以及行业内部不同企业之间对5G专网需求的差异性也很大，具体体现在如下几个方面。
2.1业务类型高清视频类业务需要网络提供足够的上下行带宽，移动类业务需要通过无线方式实现灵活接入。
这两点正是现阶段5G技术最突出的优势。
因此，同时具备这2方面特征的移动视频类业务如移动视频监控、无人机巡检等最先得到了应用。
生产控制类业务往往需要确定性的时延和极高的可靠性，部分业务还需要网络提供二层组网能力，相关的技术还需要进一步研究和验证，因此尚无法规模应用。
2.2信息化需求部分行业提出了明确的智能化转型升级需求，通过行业政策或企业战略的方式进行推广。
如在矿山领域，近年来国家管理部门要求实施“机械化换人、自动化减人”，利用现代通信技术，实现矿山生产过程的自动检测、智能控制与智慧调度。
收稿日期：2019-02-10电力无线专网230MHz和1800MHz关键技术对比分析A Comparative Analysis of Key T echnologies for 230 MHz and 1800 MHzPower Wireless Private Networks电力无线专网是解决电力终端接入网的主要方案。
目前有230 MHz 和1 800 MHz 两种基于TD-LTE 的技术体制，对两种技术体制从频率、覆盖能力、速率等方面进行了比较。
结合电力无线专网的业务特点，分析两种技术各自的优劣势。
最后，对两种技术体制从性能、产业链、业务适配性等方面进行了对比小结，给出两种技术体制各自的优劣势和适合的业务承载方式。
电力无线专网；覆盖分析；LTE-G ；IoT-GPower wireless private network is the main solution to electric terminal access network. At present, there are two technological systems based on TD-LTE with 230 MHz and 1800 MHz, where comparisons are made in terms of frequency, coverage and capacity in this paper. Furthermore, combining the service characteristics of power wireless private networks, the advantages and disadvantages of the two systems are analyzed. Finally, the comparisons between the two technological systems in terms of performance, industry chain and service adaptability are summarized, and the corresponding operating regimes and the suitable service bearers are given, which provides a key reference for the construction solution selection of power wireless private networks.power wireless private network; coverage analysis; LTE-G; IoT-G（中通服咨询设计研究院有限公司，江苏 南京 210019）(China Information Consulting & Designing Institute Co., Ltd., NanJing 210019, China)【摘 要】【关键词】颜军YAN Jundoi:10.3969/j.issn.1006-1010.2020.02.012 中图分类号：TN929.5文献标志码：A 文章编号：1006-1010(2020)02-0058-06引用格式：颜军. 电力无线专网230MHz和1800MHz关键技术对比分析[J]. 移动通信, 2020,44(2): 58-63.0 引言随着国家电网提出智能电网、全球能源互联网的建设目标，为解决电网末端控制“最后一公里”的通信问题，国家电网选择电力无线专网作为主要解决方案。
浅析电力无线专网在电网调度的应用1. 引言1.1 背景介绍电力无线专网在电网调度中扮演着重要的角色，它是一种基于无线通信技术的电力专网系统。
随着电力系统的不断发展，传统的有线通信已经难以满足日益增长的需求，因此电力无线专网应运而生。
通过无线通信技术，电力无线专网能够实现电力系统设备之间的互联互通，推动电网调度的智能化和自动化发展。
在过去，电力系统的调度通常依赖于有线通信，存在着信息传输速度慢、可靠性低、扩展性差等问题。
而电力无线专网的出现，有效地解决了这些问题，提高了电力系统调度的效率和可靠性。
电力无线专网还能够实现对电力设备和电网状态的实时监测和控制，为电力系统运行提供了更强大的支持。
1.2 研究意义电力无线专网在电网调度中的应用可以提高电网运行的安全性和稳定性。
通过使用无线专网技术，可以实现对电网设备和系统的实时监测和控制，及时发现和处理电力系统中的故障和异常，有效减少电网运行风险，保障电网运行的安全稳定。
研究电力无线专网在电网调度中的应用具有重要的意义，可以推动电力系统向智能化、安全化、高效化的方向发展，为建设现代化电力系统提供有力支撑。
1.3 研究目的研究目的是为了探讨电力无线专网在电网调度中的应用潜力，并分析其对电网调度的影响。
通过研究电力无线专网的概念和优势，了解其在提高电网调度效率、增强电网安全性和稳定性方面的作用。
通过分析电力无线专网在实际应用中遇到的挑战和解决方案，为电力系统的管理和运行提供更多的技术支持和创新。
本研究旨在为未来电力无线专网在电网调度中的推广和应用提供理论和实践指导，为电力行业的信息化和智能化发展提供有益的借鉴和参考。
2. 正文2.1 电力无线专网的概念电力无线专网是指基于电力系统的通信需求而设计的无线通信网络。
它是为了满足电力系统对通信可靠性、实时性和安全性的要求而专门设计的。
电力无线专网采用先进的无线通信技术，如LTE、5G等，结合电力系统的特殊需求，实现高效的通信传输。
Smart Grid 智能电网, 2018, 8(5), 465-471Published Online October 2018 in Hans. /journal/sghttps:///10.12677/sg.2018.85051The Research of Data Collection forCommunication Equipment Based on Device Direct Connection and Northbound Interface Xingnan Li1, Zhan Shi1, Ying Wang1, Yong Ding21Guangdong Power Grid Company, Guangzhou Guangdong2NARI Group Corporation, Nanjing JiangsuReceived: Sep. 29th, 2018; accepted: Oct. 16th, 2018; published: Oct. 23rd, 2018AbstractIn this paper, the integrated hybrid networking and integrated management technology of electric power wireless private network is studied. Firstly, the unified modeling of the core network, wire-less network (including base stations, wireless terminals) and other different types of equipment in power wireless private network is carried out. Through distributed data acquisition, data ac-quisition and encapsulation are carried out for the network management of the core network, base station, terminal and other equipment in the wireless private network. Then, different sub nets are divided and unified in the upper layer integrated network management. The connection between terminal devices and base stations is indirectly constructed by resident small area codes.Finally, based on the computer graphics technology, all the equipments are managed hierarchi-cally, and the different equipments of the core network and wireless network are managed com-prehensively in the integrated network management.KeywordsElectric Power Wireless Private Network, Mixed Network, Data Collection电力无线专网一体化混合组网及综合管理技术研究李星南1，施展1，汪莹1，丁雍21广东电网有限责任公司，广东广州2南瑞集团有限公司，江苏南京李星南 等收稿日期：2018年9月29日；录用日期：2018年10月16日；发布日期：2018年10月23日摘 要本文对电力无线专网一体化混合组网及综合管理技术进行研究，首先针对电力无线专网中核心网、无线网(含基站、无线终端)等不同种类的设备进行统一建模。
通过分布式数据采集，对无线专网中，管理着核心网、基站、终端等设备的网管进行数据采集和封装。
然后划分不同子网，在上层综合网管中统一入库。
通过驻留小区号，间接构建出终端设备与基站间的连接关系。
最后基于计算机图形技术对所有设备进行分层管理，在综合网管中对核心网及无线网的不同设备进行全面性管理，解决了以往切片式管理的繁琐和局限性。
关键词电力无线专网，混合组网，数据采集Copyright © 2018 by authors and Hans Publishers Inc.This work is licensed under the Creative Commons Attribution International License (CC BY). /licenses/by/4.0/1. 引言近年来随着通信技术的发展，为了满足电力系统安全、稳定、高效生产的需求，电力通信网发展十分迅速[1]。
电力通信网是支撑电网安全稳定运行的重要支撑设施，在通信的稳定性、可靠性等方面有极高要求。
因此，对电力通信网进行实时的状态监测是电力通信网管理乃至电网生产运行的重要技术环节。
目前电力行业配用电通信采用当前常用的光纤通信和无线公网方式，存在诸多困难，光缆建设难度大、周期长、成本高，而采用公网覆盖也存在容量不足、通信质量不稳定，安全性无法保证、租用成本高等问题，直接影响终端网络的智能化水平。
TD-LTE 无线技术对海量终端的覆盖的优势显得尤为明显，所以有必要开展TD-LTE 无线专网技术在电力专网应用的研究和验证。
本文通过对电力无线专网一体化混合组网及综合管理技术的研究，实现对电力无线专网中核心网、基站、终端等不同设备进行统一监控和管理，使运维人员在一套综合网管中可以实现对核心网设备、基站、终端的查看、监控、配置以及开卡开户等日常工作，避免了频繁切换和操作多套网管的尴尬现状，从而简化了电力无线专网监控模式，提高了运维效率。
2. 现状分析2.1. 电力通信的现状分析在国际能源格局不断变化的背景下，我国能源发展面临着复杂的挑战。
在我国能源战略转型的过程中，电力一直处于中心地位，电力平衡是能源平衡的重要支撑。
而电网的发展离不开电力通信的支持，经过几十年的发展，国内电力通信网络已经成为了通信方式多样、结构完善、功能齐备的现代化通信网络[2]。
在电力通信的发展过程中，通信完成了从同轴电缆到光纤传输的过度，交换机制由纵横模式到程控模式的转变，通信技术从硬件到软件的技术转变，实现了质的飞跃[3]。
电力通信网不同于公用通信网，电力通信网中存在着多种通信手段，还有种类繁多的设备，从骨干李星南等传输网的SDH、OTN等设备，到终端通信接入网的PON设备、无线专网设备、工业以太网设备以及电力通信网特有的载波通信设备(电力线通信，是指利用已有的配电网作为传输媒介，实现数据传输和信息交换的一种技术[4])，它们通过不同的接口和转接方式连接在一起，构成了复杂的通信网络结构。
由于电力生产的不间断性和运行状态变化的突然性，使得电力通信必须具备高度的可靠性和灵活性，同时，电力通信所传输的信号量少但种类复杂，所以对实时性要求很高。
2.2. 电力无线专网现状分析自“十二五”开始，根据智能电网的建设要求，国家电网大力开展配用电通信网建设，覆盖到各类配电终端、智能电表、分布式电源、电动汽车充换电等，同时为了满足柔性泛在电网的发展，覆盖面需延续到居民用户，对通信网提出了大量的潜在需求。
顺应智慧能源的革命的需求，无线专网建设在电力行业得到的大力的推广。
总体来看，在电力无线专网的运维和管理上存在着缺陷和不足，主要体现在：一方面，设备厂商通常用不同的网管来管理核心网、基站、终端等不同设备，如此一来，运维人员需要操作多套网管对设备进行监控和管理，非常繁琐和不便；另一方面，在通信运营商的无线公网中，因为涉及用户隐私，不会对用户终端进行监控管理，而在电力无线专网中，因为终端设备都是电网资产，并且涉及业务端运行状况，恰恰会特别注重终端的管理，因此运营商传统的管理模式不能满足电力无线专网的管理要求。
3. 电力无线专网一体化混合组网及综合管理技术本文研究电力无线专网一体化混合组网及综合管理技术，通过北向接口采集核心网、基站、终端等设备数据并进行统一建模及混合组网，特别是对于不同网管管理的核心网、基站、终端设备进行综合管理，从而简化了电力无线专网监控模式，提高了电力无线专网实时监视和资源管理的效率。
首先对核心网、基站、终端等不同种类的设备进行统一建模；通过分布式数据采集，对无线专网中，管理着核心网、基站、终端等设备的网管进行数据采集和封装；划分不同子网，统一入库；通过驻留小区号，间接构建出终端设备与基站间的连接关系；最后基于计算机图形技术对所有设备进行分层管理，在同一个界面对无线专网的不同设备进行全面性管理，解决了以往切片式管理的繁琐和局限性。
3.1. 设备统一建模在电力无线专网中，主要包含核心网设备、基站以及终端设备三大类设备，其结构与功能各不相同。
每台设备均为该无线专网中的一个网元，每个网元在物理结构层面统一建模为机框、板卡、端口等组成部分。
3.1.1. 网元模型网元模型如表1所示。
3.1.2. 机框模型机框模型如表2所示。
3.1.3. 板卡模型板卡模型如表3所示。
3.1.4. 端口模型端口模型如表4所示。
李星南等Table 1. Network element model表1. 网元模型英文名称中文名称功能ip Addr IP地址设备IP地址devTypeStr 设备类型厂家设备类型，取自厂家北向接口设备类型字段name 设备名称设备名称，取自厂家北向接口数据vendor 设备厂家设备厂家名称，取自北向接口数据version 设备版本设备版本，取自厂家北向接口数据x Coordinate X坐标X坐标y Coordinate Y坐标Y坐标frame List 机框列表网元下机框列表Table 2. Frame model表2. 机框模型英文名称中文名称功能name 机框名称机框名称frame No 机框编号机框编号frame Type 机框型号机框型号，如遇到BBU、RRU等特殊机框填写型号，没有则为空card List 板卡列表机框下的板卡列表port List 端口列表机框下的端口列表Table 3. Board model表3. 板卡模型英文名称中文名称功能slot No 插槽编号板卡所在插槽号，也是板卡序号name 板卡名称采集上的板卡名称card Type 板卡类型单板类型，取自北向接口板卡型号数据sub Card List 子板卡列表子板卡列表port List 端口列表板卡下端口列表Table 4. Port model表4. 端口模型名称中文名称功能name 端口名称端口名称type 端口类型端口类型rate 端口速率常见的端口速率，取自厂家北向接口数据port No 端口序号端口序号，标识端口顺序sub Port List 子端口列表子端口或逻辑端口列表3.2. 分布式数据采集本文提出一体化混合组网，而混合组网的数据来源是各个设备厂商提供的设备网管。
