数字测图的作业过程
- 格式:pptx
- 大小:3.51 MB
- 文档页数:57
二、数字测图的作业模式(一)数字测记模式(简称测记式)1.全站仪+电子手簿测图模式2.普通经纬仪+电子手簿测图模式3.平板仪测图+数字化仪测图模式4.RTK-GP数字测记模式(二)电子平板测绘模式(简称电子平板)1.测站电子平板测图模式2.镜站遥控电子平板测图模式3.掌上电子平板模式(三)地图数字化模式(1)数字测记法模式:将野外采集的地形数据传输给电子手簿,利用电子手簿的数据和野外详细绘制的草图,用全站仪或测距仪配合经纬仪测量,电子手薄记录,同时配有人工草图。
利用全站仪采集数据,电子手簿记录,同时人工绘制标注测点点号的草图,到室内将测量好的数据直接由记录器传输到计算机,再由人工按草图编辑图形文件,并键入计算机自动成图,室内在计算机屏幕上进行人机交互编辑、修改,生成图形文件或数字地图,由绘图仪绘制成图。
随着成图软件向实用化发展。
开发了智能化的外业数据采集软件,它不仅作单点点位记录,而且记录成图所需的全部信息,并且有一些记录内容可由软件自动记录,减少了键入数据的工作量。
计算机也初步具备了自动检索编辑图形文件的功能,减免了人工画草图的工作。
计算机成图软件能直接对接收的地形信息数据进行处理。
利用全站仪配合便携式计算机或掌上电脑,以及直接利用全站仪内存进行大比例尺地面数字测图。
( 2)电子平板测绘模式:电子平板测图是利用电子平板测绘成图系统,把便携计算机与全站仪连接,与传统的平板视距法成图类似,在野外利用电子全站仪测量,将数据传输给便携式计算机,用便携计算机替代大平板,实时进行数据采集,测量工作者在野外实时地在屏幕上进行人机对话,对数据、图形进行处理、编辑,最后生成图形文件或数字地图,电子平板测绘系统是在传统数字化成图系统的基础上开发而成,其数据采集与图形处理在同一环境下完成,实时处理所测数据,具有现场直接生成地形图“即测即显,所见所得”等优点,但对阴雨天、暴晒或灰尘等条件难以适应。
另外,把实地图形显示在屏幕上,操作员可根据实地信息直接成图,也可先把点展在图上,一站结束后再成图。

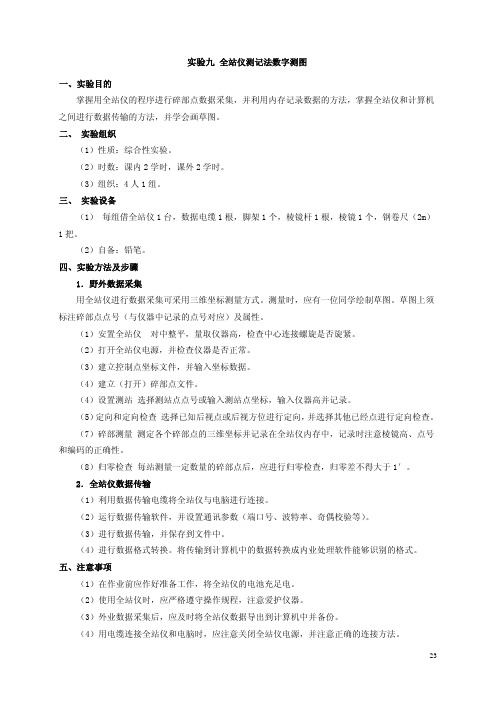

实验九 全站仪测记法数字测图一、实验目的掌握用全站仪的程序进行碎部点数据采集,并利用内存记录数据的方法,掌握全站仪和计算机之间进行数据传输的方法,并学会画草图。
二、 实验组织(1)性质:综合性实验。
(2)时数:课内2学时,课外2学时。
(3)组织:4人1组。
三、 实验设备(1) 每组借全站仪1台,数据电缆1根,脚架1个,棱镜杆1根,棱镜1个,钢卷尺(2m)1把。
(2)自备:铅笔。
四、实验方法及步骤1.野外数据采集用全站仪进行数据采集可采用三维坐标测量方式。
测量时,应有一位同学绘制草图。
草图上须标注碎部点点号(与仪器中记录的点号对应)及属性。
(1)安置全站仪 对中整平,量取仪器高,检查中心连接螺旋是否旋紧。
(2)打开全站仪电源,并检查仪器是否正常。
(3)建立控制点坐标文件,并输入坐标数据。
(4)建立(打开)碎部点文件。
(4)设置测站 选择测站点点号或输入测站点坐标,输入仪器高并记录。
(5)定向和定向检查 选择已知后视点或后视方位进行定向,并选择其他已经点进行定向检查。
(7)碎部测量 测定各个碎部点的三维坐标并记录在全站仪内存中,记录时注意棱镜高、点号和编码的正确性。
(8)归零检查 每站测量一定数量的碎部点后,应进行归零检查,归零差不得大于1′。
2.全站仪数据传输(1)利用数据传输电缆将全站仪与电脑进行连接。
(2)运行数据传输软件,并设置通讯参数(端口号、波特率、奇偶校验等)。
(3)进行数据传输,并保存到文件中。
(4)进行数据格式转换。
将传输到计算机中的数据转换成内业处理软件能够识别的格式。
五、注意事项(1)在作业前应作好准备工作,将全站仪的电池充足电。
(2)使用全站仪时,应严格遵守操作规程,注意爱护仪器。
(3)外业数据采集后,应及时将全站仪数据导出到计算机中并备份。
(4)用电缆连接全站仪和电脑时,应注意关闭全站仪电源,并注意正确的连接方法。
(5)拔出电缆时,注意关闭全站仪电源,并注意正确的拔出方法。
数字测图在地图制作中的应用流程与技巧地图作为人类社会发展的重要工具和信息载体,在各个领域都起着至关重要的作用。
而数字测图作为地图制作的一种新的方法,由于其高效、精确以及便捷的特点,逐渐被广泛应用于地图制作的过程中。
本文将重点探讨数字测图在地图制作中的应用流程与技巧,并介绍一些相关的工具和方法。
一、数字测图的概念与基本原理数字测图是利用计算机对地理空间信息进行测量和处理,生成数字地图的过程。
它的基本原理是通过采集地理坐标和属性信息,然后进行数据处理和地图绘制,最终生成数字化的地图产品。
数字测图的应用流程包括数据采集、数据处理、地图制作和发布四个基本环节。
首先,进行数据采集的工作是收集和获得需要绘制的地理空间数据,可以通过现场调查、卫星影像、地理信息系统等多种方式进行。
然后,数据处理的工作主要包括数据输入、编辑、清理、转换和分析等环节,以确保数据的准确性和完整性。
接着,地图制作的过程是将处理好的数据以地图的形式进行可视化呈现,通常需要进行符号化、标注、图层设置等操作。
最后,地图的发布是将制作好的数字地图以适当的格式进行输出,以便于交流与应用。
二、数字测图的技巧与方法1. 选择合适的数据源在数字测图的应用中,选择合适的数据源是至关重要的一步。
根据绘制地图的目的和需求,可以选择合适的数据来源,如卫星影像、GPS测量数据、航空影像等。
同时,还要考虑数据的精度和准确性,以确保最终地图的质量。
2. 数据处理与质量控制数据处理是数字测图的核心环节,需要进行数据输入、编辑、清理等过程。
在数据输入过程中,应注意避免错误和遗漏,确保数据的完整性。
同时,在进行数据编辑和清理时,要同步纠正和完善数据的准确性,以提高最终地图的质量。
3. 地图设计与符号化地图设计是数字测图中的一个重要环节,它涉及到地图的样式、颜色、符号等方面。
在进行地图设计时,应根据地图的功能和目的进行合理的选择与安排。
同时,进行地图符号化的工作也是不可忽视的一部分,可以根据地理要素的特点和分布规律进行符号的选择与设置。
数字化测图的作业步骤河南黄河水文勘测总队2003年8月数字化测图的作业步骤草图法数字化测图就是外业采用全站仪进行碎部点测量并记录到仪器内存中(或传入电子记录),同时根据实地情况采用测点代码或编号法画出草图,将外业采集的碎部点数据传输到计算机后,根据外业所画草图采用测图软件将测点连线编辑成图。
根据我单位的实际作业情况,并结合TOPCON GTS 211D 全站仪和南方CASS4.0测图软件,对草图法数字化测图的作业步骤作一阐述。
1.外业数据采集图根平面高程控制测量完成后,进行外业数据采集作业,就是采用全站仪测碎部点并记录在仪器内存中,同时根据碎部点点号在实地画出草图。
以TOPCON GTS 211D 全站仪为例,具体的操作步骤如下:1.1准备工作:在测站点上安置好仪器并量取仪器高后,按键打开仪器,进行水平和竖向转动,使仪器进入正常测量模式:*1)要创建一个新文件或直接输入文件名,可按F1(INPUT)键,然后键入文件名。
*2)当一个文件已被选定,则在该文件的左边显示一个符号“*”。
*3)按F2(SRCH)键,可查看箭头所标定文件的数据内容。
1.2测站设置:测站点的设置有两种方法:直接由键盘输入和利用内存中的坐标数据来设定。
下面以直接由键盘输入为例介绍设置测站的步骤。
1.3定向设置:后视点定向角的设定方法有三种:1)直接键入后视点坐标;2)直接键入设置的定向角;3)利用内存中的坐标数据设定。
下面以直接由键入后视点坐标为例介绍定向设置的步骤。
注:*1)每次按F3键,定向设置方法就在输入定向点点号PT、坐标NEZ、方位角AZ之间转换。
*2)必须首先照准定向点,再确认输入定向点坐标。
1.4数据采集:2.数据传输外业数据采集完成后,要通过数据电缆将外业所测的碎部点数据自全站仪传输至计算机并以数据文件的形式保存。
2.1计算机接受数据的操作步骤:首先进入南方CASS4.0软件系统,执行“数据处理→数据通讯→GTS-200/300→微机”菜单命令,如下图所示:执行数据处理→数据通讯→GTS-200/300→微机菜单命令,屏示如下:(1)通过点击可以改变存储数据文件的路径(目录);(2)在栏中输入传输的数据所要存储的文件名(缺省文件后缀为DAT)。
RTK 数字测图(大比例尺地形图)标准作业流程
1.1流程图
5
学习方案
1
接受任务
8-1
碎步测量(RTK
)
3
编制技术设计
书
2
踏勘现场
4
审批
过程检查
9
内业成图
7
控制测量
6
检查工器具
RTK数字测图(大比例尺地形图)需求开始
测量负责人
测量技术员
矿山测量工
测量技术员
矿山测量工
测量负责人
测量技术员
矿山测量工
矿山测量工测量设备检查记
录
测量技术员
矿山测量工
控制测量成果表
测量技术员
矿山测量工测量任务文件电
子表单
测量过程检查记
录
测量技术员
矿山测量工测量技术员
11
编写技术总结
14
提交、归档
10
最终检查
12
审核
13
验收
RTK数字测图(大比例尺地形图)作业结束
测量技术员
测量技术员
测量负责人
测量技术员
测量负责人
测量技术员测量成果移交记
录。
三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式,按下列操作步骤进行:*1)若要返回上一个模式,可按F4(否)键。
2)通过键盘输入进行设置确认处于角度测量模式操作过程操作显示①照准目标照准V: 122°09′30″HR: 90°09′30″置零锁定置盘 P1↓②按F3(置盘)键F3 水平角设置HR:输入--- --- [回车]③通过键盘输入所要求的水平角*1),如:150º10′20″F1150.1020F4V: 122°09′30″HR: 150°10′20″置零锁定置盘 P1↓随后即可从所要求的水平角进行正常的测量。
*1)参阅2.10“字母数字的输入”。
测量1.连续测量四、距离确认处于测角模式操作过程操作显示①照准棱镜中心照准V: 90°10′20″HR: 170°30′20″H-蜂鸣R/L 竖角P3↓②按键,距离测量开始*1),2);HR: 170°30′20″HD*[ r ] <<mVD:m测量模式S/A P1↓HR: 170°30′20″HD*235.343mVD: 36.551m 测量模式S/AP1↓显示测量的距离*3)—*5)再次按键,显示变为水平角(HR)、垂直角(V)和斜距(SD)V: 90°10′20″HR: 170°30′20″SD* 241.551m测量模式S/A P1↓*1)当光电测距(EDM)正在工作时,“*”标志就会出现在显示窗。
*2)将模式从精测转换到跟踪,参阅6.5“精测/跟踪测量模式”。
在仪器电源打开状态下,要设置距离测量模式,可参阅12“基本设置”。
*3)距离的单位表示为:“m”(米)或“ft”“fi”(英尺),并随着蜂鸣声在每次距离数据更新时出现。
*4)如果测量结果受到大气抖动的影响,仪器可以自动重复测量工作。
*5)要从距离测量模式返回正常的角度测量模式,可按ANG键。
项目一思考与练习一、名词解释1.数字测图:利用计算机软件通过人机交互或自动处理(自动计算,自动识别,自动连接,自动调用模式等)自动绘出地形图。
2.数字地图:用数字形式存储全部地形信息的地图。
3.扫面矢量化:二、填空题1.数字测图系统是以计算机为核心,在硬件和软件的支持下,对空间数据进行数据(数据采集)、(数据输入)、(数据处理)、(数据存储)、(数据管理)、(数据计算)、(数据输出)的测绘系统;它包括(硬)件和(软)件两个部分。
2.数字测图的基本思想是将地面上的(地形和地理要素)要素转换为数字量,然后由电子计算机对其进行处理,得到内容丰富的(数字地图)。
3.计算机地图制图过程中,制图的数据类型有三种:(野外地面数据)、(航空数据)和(原图数据)。
4.数字测图的基本过程包括:(数据采集)、(数据处理)、图形输出。
5.(测量任务书或测量合同)是测量施工单位上级主管部门或合同甲方下达的技术要求文件。
6.常说的4D产品主要指(正射影像图)、(数字地面模型)、(数字线划图)、(数字栅格图)。
7.(测定点位)是测量的基本工作,(数据处理)是数字测图的关键阶段。
三、选择题1. 数字测图是一种(B)测图技术。
A.图解法B.全解析法C.半解析法2.大比例尺地面数字测图是20世纪(B)年代电子速测仪问世后发展起来的。
A.60B.70C.903.数字测图是以(B)的形式表达地形特征点的集合形态,数字测图实质是一种全解析、机助测图的方法。
A.文字B.数字C.图像4.数字测图系统是以(C)为核心,结合硬件、软件于一体的综合系统。
A.专业软件B. 绘图仪C.计算机四、判断题1.数字测图可以实现作业自动化,信息数字化,采集、绘图、用图一体化。
(√)2.野外数字测图比白纸测图精度高。
(√)3.使用普通经纬仪也可以进行数字测图。
(√)4.数字地图可以作为GIS的数据源。
(√)五、简答题1.与白纸测图相比,数字测图有哪些特点?答:可以非常方便地对其内容进行任意形式的要素组合、拼接,形成新的地图;可以以任意比例尺、任意范围绘图输出,且易于修改,可极大的缩短成图时间;可以很方便地与卫星影像、航空照片等其他信息源结合,生成新的图种;可以利用数字地图记录的信息,派生新的数据。
数字测图实验报告班级2012011专业地理信息系统组别7组员华北水利水电学院资源与环境学院GIS教研室数字测图实验报告一[实验名称]图根控制测量—一步测量[实验目的]使用一步测量法(即在图根导线选点、埋桩以后,图根导线测量和碎部测量同步进行)熟悉实验仪器的使用以及对一步测量加深理解,并且在实际中使用。
[仪器和工具]全站仪,三角支架,棱镜,卷尺,绘图工具[实验原理]使用图根导线与碎步测量在一个测站上先测导线的数据,接着就测碎步点。
逐步测出碎步点的坐标以及距离测点的水平距离。
[实验步骤]1.前期准备:任务概述:以校园地貌为主,测量绘图测区情况:信息学部主要是公路、教学楼,图书馆,房屋公寓,及人工草设计方案:在信息学部先通过控制测量建立控制网,然后将各个控制点的坐标平差。
最后在控制点的基础上碎步测量,在碎步测量期间,如果有直接观测不到的点,就通过支导线来解决,支导线不参与平差计算地和花坛为主的地物,所涉及的地貌很少,高程点主要以一定密度的高程注记为主1.全站仪置于已知的一点(设为B点),再找到一个已知点(设为A点)作为后视点,照准第一个未知点(设为1号点)测这个点的坐标,水平角以及距离观测点的距离。
2.不移动仪器,然后再后视A点位0方向,观测B点周围的碎步点“1,2····”然后根据B点坐标测出碎步点“1”的坐标,水平角以及距离观测点的距离。
3.从B站点观测完选好的碎步点后,移动仪器到碎步点1,然后后视B点,前视2号点,然后测出2号点的坐标,水平角以及平距,同时观测1号点周围的选好的碎步点,依次观测,求出坐标以及平距和水平角。
4.重复步骤3,依次测出所有碎步点,待测到另外的已知点C点时,由B点到C点的导线测量数据,计算符合导线闭合差,若超限,测找出错误重测导线;否侧用计算机对导线进行重新平差处理,再利用平差后的导线坐标,重算各碎步点的坐标。
2.作图①成图要点定显示区:进入CASS7.0后移动鼠标至“绘图处理”项,按左键选择测点点号定位成图法:选择“绘图处理”中的“展野外点点号”,选择相应的数据文件点号定位:选择屏幕右侧“点号定位”,选取相应的数据文件然后根据草图中各个点之间的连接关系及其相应的地物属性,连接各个点绘等高线:展高程点。
