单开、交渡、复式交分道岔构造、作用及主要结构特点.

铁路道岔构造及功用第一章铁路道岔构造一、道岔类型道岔是一种使机车车辆从一股道转入另一股道的线路连接设备，通常在车站、编组站大量铺设。

有了道岔，可以充分发挥线路的通过能力。

即使是单线铁路，铺设道岔，修筑一段大于列车长度的叉线，就可以对开列车。

由于道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、养护维修投入大等特点，与曲线、接头并称为轨道的三大薄弱环节。

它的基本形式有三种：即线路的连接、交叉、连接与交叉的组合。

常用的线路连接有各种类型的单式道岔和复式道岔；交叉有直交叉和菱形交叉；连接与交叉的组合有交分道岔和交叉渡线等。

双开道岔为Y形，即与道岔相衔接的两股道向两侧分岔。

三开道岔如同Ψ形，同时衔接三股道，由两组转辙机械操纵两套尖轨。

复式交分道岔像X形，实际上相当于四组单开道岔和一副菱形交叉的组合。

除此而外，还有一种交叉设备，通常使用的叫做菱形交叉。

它由两组锐角辙叉和两组钝角辙叉组成，但没有转辙器，所以股道之间不能转线。

如果将复式交分道岔的X形的上面两点和下面两点分别连接起来，就是交叉渡线。

它不仅能开通较多的方向，而且占地不多，所以经常在车站采用。

二、单开道岔构造单开道岔由转辙器、辙叉及护轨、连接部分和岔枕组成，单开道岔以它的钢轨每米质量及道岔号数区分类型。

目前我国的钢轨有75kg/m、60kg/m、50kg/m、45kg/m和43kg/m等类型，标准道岔号数(用辙叉号数来表示)有6、7、9、12、18、24号等，并以9号及12号最为常用。

在侧线通过高速列车的地段，则需铺设18号、24号等大号码道岔。

目前我国铁路干线上大量使用着60kg/m钢轨固定型辙叉的12号单开道岔。

为适应既有线提速改造的要求，我国自行设计、制造的新型60kg/m钢轨12号提速道岔已基本达到了国际先进水平，是我国高速道岔的雏形。

三、转辙器：转辙器包括基本轨、尖轨和转辙机械。

当机车车辆要从A股道转入B股道时，操纵转辙机械使尖轨移动位置，尖轨1密贴基本轨1，尖轨2脱离基本轨2，这样就开通了B股道，关闭了A股道，机车车辆进入连接部分沿着导曲线轨过渡到辙叉和护轨单元。

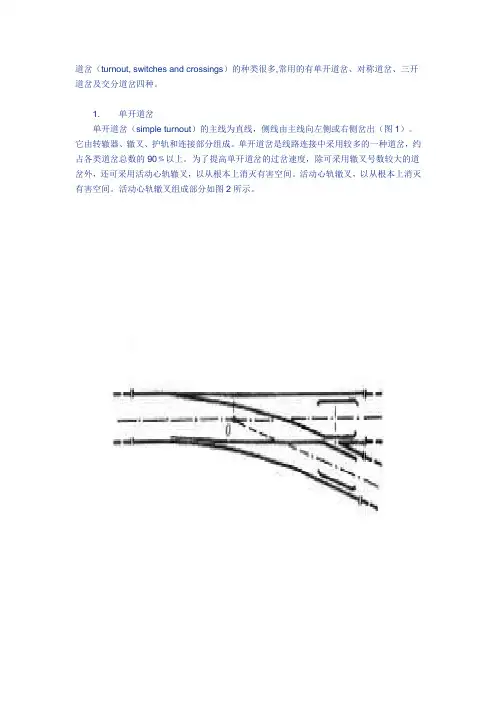

道岔（turnout, switches and crossings）的种类很多,常用的有单开道岔、对称道岔、三开道岔及交分道岔四种。

1. 单开道岔单开道岔（simple turnout）的主线为直线，侧线由主线向左侧或右侧岔出（图1）。

它由转辙器、辙叉、护轨和连接部分组成。

单开道岔是线路连接中采用较多的一种道岔，约占各类道岔总数的90﹪以上。

为了提高单开道岔的过岔速度，除可采用辙叉号数较大的道岔外，还可采用活动心轨辙叉，以从根本上消灭有害空间。

活动心轨辙叉，以从根本上消灭有害空间。

活动心轨辙叉组成部分如图2所示。

图１单开道岔图２活动心轨单开道岔2. 对称道岔对称道岔（equilateral turnout）（图3）由主线向两侧分为两条线路，道岔个部件均按辙叉角平分线对称排列，两条连接线路的曲线半径相同，无直向或侧向之分，因此两侧线运行条件相同。

这种道岔具有增大导曲线半径的和缩短站场长度的优点。

因此，对称道岔一般可在调车场头部或尾部铺设也可在到达场、机务段好货场等处的线路上铺设。

必要时可将对称道岔与单开道岔混合使用。

3. 三开道岔三开道岔（three-way turnout）(图4)是当需要连接的线路较多，而地形又受到限制，不能在主线上连续铺设两个单开道岔时铺设的一种道岔。

三开道岔是将一个道岔纳入另一个道岔内构成的。

这种道岔的优点是长度较短。

缺点是尖轨削弱较多，转辙器使用寿命短，同时两普通辙叉在主线内侧无法设置护轨，机车车辆沿主线不能高速运行。

故这种道岔只有在地形允许以及需要尽量缩短线路连接长度的地方，如调车场的头部或尽头式车站内，连接机车走行线与相邻两到发线的连接处采用。

４.交分道岔交分道岔（slip switch）是将一个单开道岔纳入另一个道岔内构成的（图5）。

它起到了两个道岔的作用，且占地较短，特别是连接几条平行线路时，比单开道岔连接的长度缩短得更为显著（图6），而且列车通过时弯曲较少，走行平稳，速度可较高，瞭望条件也较好。

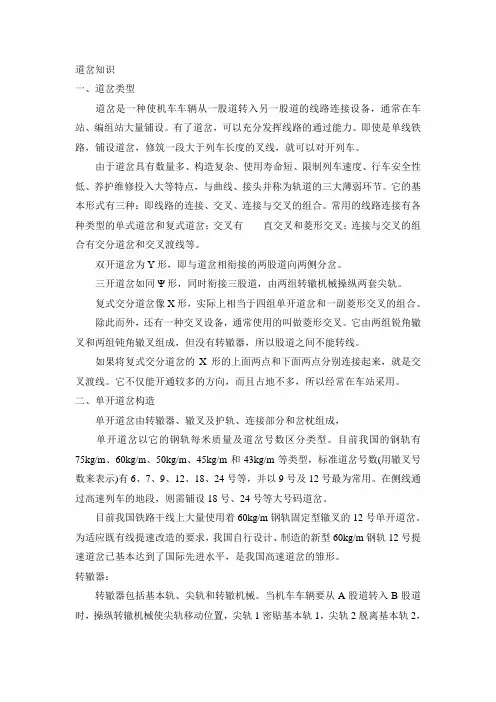

道岔知识一、道岔类型道岔是一种使机车车辆从一股道转入另一股道的线路连接设备，通常在车站、编组站大量铺设。

有了道岔，可以充分发挥线路的通过能力。

即使是单线铁路，铺设道岔，修筑一段大于列车长度的叉线，就可以对开列车。

由于道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、养护维修投入大等特点，与曲线、接头并称为轨道的三大薄弱环节。

它的基本形式有三种：即线路的连接、交叉、连接与交叉的组合。

常用的线路连接有各种类型的单式道岔和复式道岔；交叉有直交叉和菱形交叉；连接与交叉的组合有交分道岔和交叉渡线等。

双开道岔为Y形，即与道岔相衔接的两股道向两侧分岔。

三开道岔如同Ψ形，同时衔接三股道，由两组转辙机械操纵两套尖轨。

复式交分道岔像X形，实际上相当于四组单开道岔和一副菱形交叉的组合。

除此而外，还有一种交叉设备，通常使用的叫做菱形交叉。

它由两组锐角辙叉和两组钝角辙叉组成，但没有转辙器，所以股道之间不能转线。

如果将复式交分道岔的X形的上面两点和下面两点分别连接起来，就是交叉渡线。

它不仅能开通较多的方向，而且占地不多，所以经常在车站采用。

二、单开道岔构造单开道岔由转辙器、辙叉及护轨、连接部分和岔枕组成，单开道岔以它的钢轨每米质量及道岔号数区分类型。

目前我国的钢轨有75kg/m、60kg/m、50kg/m、45kg/m和43kg/m等类型，标准道岔号数(用辙叉号数来表示)有6、7、9、12、18、24号等，并以9号及12号最为常用。

在侧线通过高速列车的地段，则需铺设18号、24号等大号码道岔。

目前我国铁路干线上大量使用着60kg/m钢轨固定型辙叉的12号单开道岔。

为适应既有线提速改造的要求，我国自行设计、制造的新型60kg/m钢轨12号提速道岔已基本达到了国际先进水平，是我国高速道岔的雏形。

转辙器：转辙器包括基本轨、尖轨和转辙机械。

当机车车辆要从A股道转入B股道时，操纵转辙机械使尖轨移动位置，尖轨1密贴基本轨1，尖轨2脱离基本轨2，这样就开通了B股道，关闭了A股道，机车车辆进入连接部分沿着导曲线轨过渡到辙叉和护轨单元。

单开、交渡、复式交分道岔构造、作用及主要结构特点单开道岔：组成：单开道岔由转辙器、辙叉及护轨、连接部分组成，如图:一、转辙器单开道岔的转辙器，是引导机车车辆沿主线方向或测线方向行驶的线路设备，由两根基本轨、两根尖轨、各种连接零件及道岔转换设备组成。

1.基本轨由标准断面的普通钢轨制成，通常采用与区间线路相同材质、相同型号的钢轨。

普通道岔中不设轨底坡，道岔前后2-3根轨枕轨枕实现与区间线路轨底坡的过渡。

为改善钢轨的受力条件及行车平稳性，提速道岔中基本轨设有1:40的轨底坡。

基本轨除承受车轮的垂直压力外，还与尖轨共同承受车轮的横向水平力，为防止基本轨横移，可在外侧安装一定的轨撑，为增加钢轨表面硬度，提高耐磨性并保持良好的密贴状态，基本轨轨头面进行淬火处理。

与尖轨密贴区段，基本轨轨头下颚做1:4或1:3的斜切，配合尖轨相应刨面构成藏尖式结构，以提高高速列车逆行的安全性。

2.尖轨尖轨是转辙器重要部件，依靠尖轨的搬动，将列车引入正线或侧线方向，尖轨在平面上颗分为直线型和曲线型。

我国大部分12号及以下的道岔，采用直线型尖轨，，直线型尖轨制造简单，便于更换，尖轨前端刨切较少，横向刚度大，但是这种尖轨的转撤角大，列车对尖轨的冲击大，不利于侧向行车速度的提高。

新设计的12#及以上的道岔尖轨为直线型，侧向尖轨未曲线型，这种尖轨冲击角较小，导曲线半径大，列车进出侧线比较平稳，有利于机车侧向通过速度的提高。

尖轨的长度随道岔型号数和尖轨形式不同而异，如9号道岔直线型尖轨长度为6.25m，12号道岔曲线型尖轨长度为11.3-11.5m。

尖轨与基本轨的贴靠方式通常采用藏尖式，可保护尖轨尖端不被车轮扎伤，并使尖轨在动荷载作用下保持良好的竖向稳定性、为保证尖轨具有承受车轮的压力的足够强度，规定尖轨顶宽50mm以上部分方能完全受力，而在尖轨顶宽20mm 以下部分则完全由基本轨受力，尖轨顶宽20-50mm的部分为轮轨轮载转移过渡段。

为此尖轨与基本轨之间应保持必要的轨顶面相对高差对尖轨各个断面的高度有具体规定，尖轨尖端较基本轨顶面低23mm，尖轨顶宽20mm处一般较基本轨顶面低2mm，尖轨顶面宽50mm以后部分与基本轨等高。

铁路道岔的构造及类型铁路道岔的构造及类型一、道岔的分类1．按道岔的结构形式分类由于要满足各种情况下行车的要求，我国铁路采用的道岔结构形式有多种多样，一般常用的有单开道岔、双开道岔、三开道岔和交分道岔。

若用中心线表示，则如图2—1所示。

2．交叉的分类两条线路平面相交，列车由一条线路穿越另一条线路的设备称交叉。

根据交叉角度的不同可分为直角交叉和菱形交叉。

菱形交叉如图2—1(厂)所示。

3．渡线连接两条平行线路用的道岔设备叫渡线，如图2—1(e)所示。

当连接两条平行线路的两个方向时，则用交叉渡线。

4．按道岔辙叉号数分类根据《技规》规定，目前我国铁路道岔根据辙叉号的大小可分为：30号、18号、12号、9号、7号、6号等道岔。

二、单开道岔的构成在各类道岔中，使用最为广泛的是单开道岔。

它由转辙部分、辙叉部分及连接部分所组成，如图2—2所示。

1．转辙部分它由尖轨、基本轨、连接零件(连接杆、滑床板、通长垫板、轨撑、顶铁、间隔铁、尖轨跟端结构等)及转辙机械组成。

尖轨是转辙器的主要部件，通过连接杆与转辙机械相连，所以操纵转辙机械可以改变尖轨的位置，确定道岔的开通方向。

2．辙叉部分它由辙叉心、翼轨及护轮轨组成。

其作用是保证车轮安全通过两股钢轨的相互交叉处。

从两翼轨最窄处到辙叉心实际尖端之间，存在着一段轨线中断的空隙，叫做辙叉的有害空间。

当机车车辆通过辙叉的有害空间时，轮缘有走错辙叉槽而引起脱轨的可能。

因此必须设护轮轨，对车轮的运行方向实行强制性的引导。

道岔上的有害空间是限制列车过岔速度的一个重要因素。

为了消灭有害空间，适应列车高速运行的要求，国内外都发展了各种活动心轨道岔。

活动心轨单开道岔如图2—3所示。

它的辙叉心轨和尖轨是同时扳动的，在正常情况下，辙叉心轨的尖端总是同一根翼轨密贴而同另一根翼轨分离。

由于其安全性能好，行车平衡，直向过岔速度限制小，因而适合在运量大、高速行车的线路上采用。

3．连接部分是由两根导曲线轨、两根基本轨所组成的，它把转辙部分和辙叉部分连接起来，使之成为一组完整的道岔。

单开、交渡、复式交分道岔构造、作用及主要结构特点单开道岔：组成：单开道岔由转辙器、辙叉及护轨、连接部分组成，如图:一、转辙器单开道岔的转辙器，是引导机车车辆沿主线方向或测线方向行驶的线路设备，由两根基本轨、两根尖轨、各种连接零件及道岔转换设备组成。

1.基本轨由标准断面的普通钢轨制成，通常采用与区间线路相同材质、相同型号的钢轨。

普通道岔中不设轨底坡，道岔前后2-3根轨枕轨枕实现与区间线路轨底坡的过渡。

为改善钢轨的受力条件及行车平稳性，提速道岔中基本轨设有1:40的轨底坡。

基本轨除承受车轮的垂直压力外，还与尖轨共同承受车轮的横向水平力，为防止基本轨横移，可在外侧安装一定的轨撑，为增加钢轨表面硬度，提高耐磨性并保持良好的密贴状态，基本轨轨头面进行淬火处理。

与尖轨密贴区段，基本轨轨头下颚做1:4 或1:3 的斜切，配合尖轨相应刨面构成藏尖式结构，以提高高速列车逆行的安全性。

2.尖轨尖轨是转辙器重要部件，依靠尖轨的搬动，将列车引入正线或侧线方向，尖轨在平面上颗分为直线型和曲线型。

我国大部分12 号及以下的道岔，采用直线型尖轨，，直线型尖轨制造简单，便于更换，尖轨前端刨切较少，横向刚度大，但是这种尖轨的转撤角大，列车对尖轨的冲击大，不利于侧向行车速度的提高。

新设计的12# 及以上的道岔尖轨为直线型，侧向尖轨未曲线型，这种尖轨冲击角较小，导曲线半径大，列车进出侧线比较平稳，有利于机车侧向通过速度的提高。

尖轨的长度随道岔型号数和尖轨形式不同而异，如9 号道岔直线型尖轨长度为6.25m ，12 号道岔曲线型尖轨长度为11.3-11.5m 。

尖轨与基本轨的贴靠方式通常采用藏尖式，可保护尖轨尖端不被车轮扎伤，并使尖轨在动荷载作用下保持良好的竖向稳定性、为保证尖轨具有承受车轮的压力的足够强度，规定尖轨顶宽50mm 以上部分方能完全受力，而在尖轨顶宽20mm 以下部分则完全由基本轨受力，尖轨顶宽20-50mm 的部分为轮轨轮载转移过渡段。
