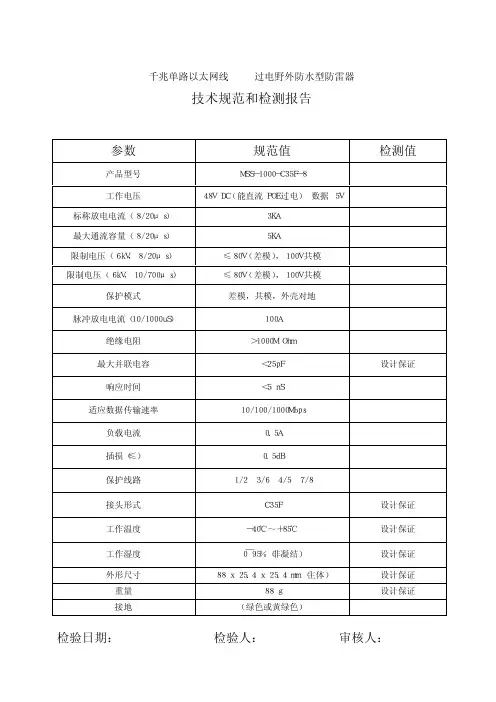

千兆单路以太网线ＰＯＥ过电野外防水型防雷器
技术规范和检测报告
参数规范值检测值
产品型号ＭＳＳ－１０００－Ｃ３５Ｆ－８
工作电压４８ＶＤＣ（能直流ＰＯＥ过电）数据５Ｖ标称放电电流（８／２０μｓ）３ＫＡ
最大通流容量（８／２０μｓ）５ＫＡ
限制电压（６ｋＶ，８／２０μｓ）≤８０Ｖ（差模），１００Ｖ共模
限制电压（６ｋＶ，１０／７００μｓ）≤８０Ｖ（差模），１００Ｖ共模
保护模式差模，共模，外壳对地
脉冲放电电流（１０／１０００ｕＳ）１００Ａ
绝缘电阻＞１０００ＭＯｈｍ
最大并联电容＜２５ｐＦ设计保证
响应时间＜５ｎＳ
适应数据传输速率１０／１００／１０００Ｍｂｐｓ
负载电流０．５Ａ
插损（≤）０．５ｄＢ
保护线路１／２３／６４／５７／８
接头形式Ｃ３５Ｆ设计保证
工作温度－４０℃～＋８５℃设计保证
工作湿度０￣９５％（非凝结）设计保证
外形尺寸８８ｘ２５．４ｘ２５．４ｍｍ（主体）设计保证
重量８８ｇ设计保证
接地（绿色或黄绿色）
检验日期：检验人：审核人：。

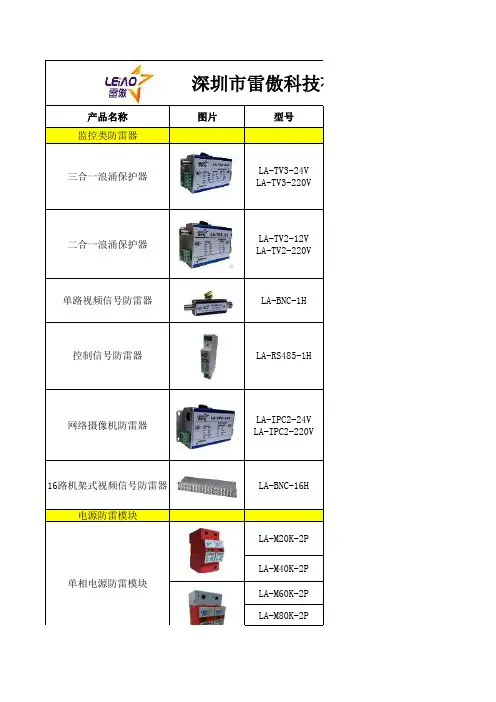

产品名称图片
型号
监控类防雷器
三合一浪涌保护器
LA-TV3-24V LA-TV3-220V
二合一浪涌保护器
LA-TV2-12V LA-TV2-220V
单路视频信号防雷器LA-BNC-1H
控制信号防雷器LA-RS485-1H
网络摄像机防雷器
LA-IPC2-24V LA-IPC2-220V
16路机架式视频信号防雷器
LA-BNC-16H
电源防雷模块
LA-M20K-2P LA-M40K-2P
LA-M60K-2P LA-M80K-2P
深圳市雷傲科技有限
单相电源防雷模块
LA-M100K-2P LA-M20K-4P LA-M40K-4P
LA-M60K-4P LA-M80K-4P LA-M100K-4P
电源防雷箱
LA-X20K-2L LA-X40K-2L
LA-X60K-2L LA-X80K-2L LA-X100K-2L LA-X20K-4L LA-X40K-4L
LA-X60K-4L LA-X80K-4L LA-X100K-4L
串联类防雷器串联端子低压防雷器
LA-D12V
防雷插座LA-CZ-6P
机架式网络防雷器LA-RJ45-24H
单相电源防雷箱
三相电源防雷箱
三相电源防雷模块
单路网络防雷器LA-RJ45-1H 单路电话防雷器LA-RJ11-1H 单路POE防雷器LA-POE-1H 单路天馈防雷器LA-TK-F。
1

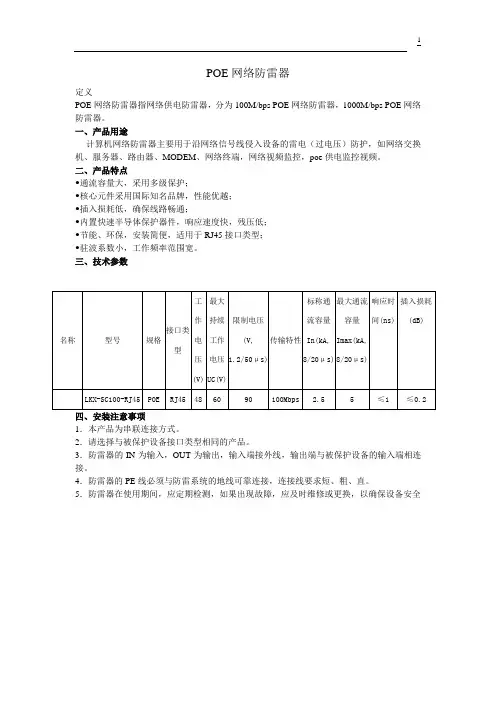

POE网络防雷器
定义
POE网络防雷器指网络供电防雷器，分为100M/bps POE网络防雷器，1000M/bps POE网络防雷器。
一、产品用途
计算机网络防雷器主要用于沿网络信号线侵入设备的雷电（过电压）防护，如网络交换机、服务器、路由器、MODEM、网络终端，网络视频监控，poe供电监控视频。
二、产品特点
•通流容量大，采用多级保护；
•核心元件采用国际知名品牌，性能优越；
•插入损耗低，确保线路畅通；
•内置快速半导体保护器件，响应速度快，残压低；
•节能、环保，安装简便，适用于RJ45接口类型；
•驻波系数小，工作频率范围宽。
三、技术参数
四、安装注意事项
1．本产品为串联连接方式。
2．请选择与被保护设备接口类型相同的产品。
3．防雷器的IN为输入，OUT为输出，输入端接外线，输出端与被保护设备的输入端相连接。
4．防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。
5．防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。

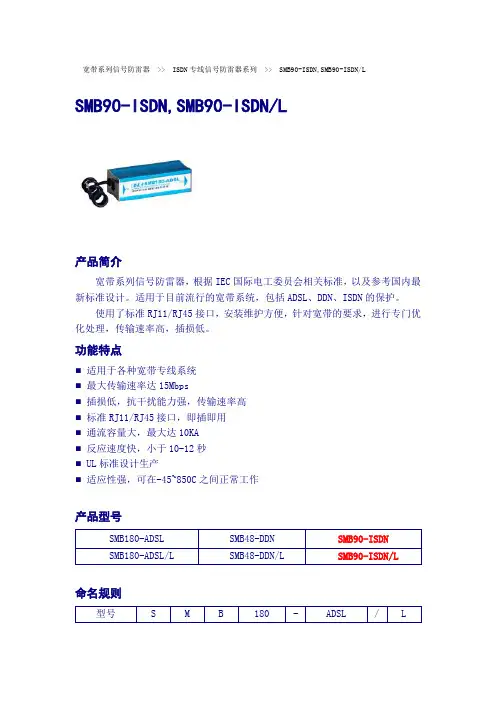

宽带系列信号防雷器 >> ISDN专线信号防雷器系列 >> SMB90-ISDN,SMB90-ISDN/LSMB90-ISDN,SMB90-ISDN/L产品简介宽带系列信号防雷器，根据IEC国际电工委员会相关标准，以及参考国内最新标准设计。
适用于目前流行的宽带系统，包括ADSL、DDN、ISDN的保护。
使用了标准RJ11/RJ45接口，安装维护方便，针对宽带的要求，进行专门优化处理，传输速率高，插损低。
功能特点■适用于各种宽带专线系统■最大传输速率达15Mbps■插损低，抗干扰能力强，传输速率高■标准RJ11/RJ45接口，即插即用■通流容量大，最大达10KA■反应速度快，小于10-12秒■ UL标准设计生产■适应性强，可在-45~850C之间正常工作产品型号命名规则产品参数安装示意图说明：本系列产品是专门针对目前广泛使用的宽带专线系统开发的，并¾过不断的优化设计。
在选用的时候，请根据专线类型，选择合适的型号。
部分宽带专线系统，采用的是光纤传输方式直接到户，这种情况不需要装专门的防雷器，只需将光纤专线的加强芯在入户端进行接地处理则可。
安装时，注意接通的只有3、4、5、6芯，可同时保护两对线路。
如果仅保护一对线路，请确认两端接线的正确，需要一一对应。
宽带系列信号防雷器 >> DDN专线信号防雷器系列 >> SMB48-DDN,SMB48-DDN/LSMB48-DDN,SMB48-DDN/L产品简介宽带系列信号防雷器，根据IEC国际电工委员会相关标准，以及参考国内最新标准设计。
适用于目前流行的宽带系统，包括ADSL、DDN、ISDN的保护。
使用了标准RJ11/RJ45接口，安装维护方便，针对宽带的要求，进行专门优化处理，传输速率高，插损低。
功能特点■适用于各种宽带专线系统■最大传输速率达15Mbps■插损低，抗干扰能力强，传输速率高■标准RJ11/RJ45接口，即插即用■通流容量大，最大达10KA■反应速度快，小于10-12秒■ UL标准设计生产■适应性强，可在-45~850C之间正常工作产品型号命名规则产品参数安装示意图说明：本系列产品是专门针对目前广泛使用的宽带专线系统开发的，并¾过不断的优化设计。
